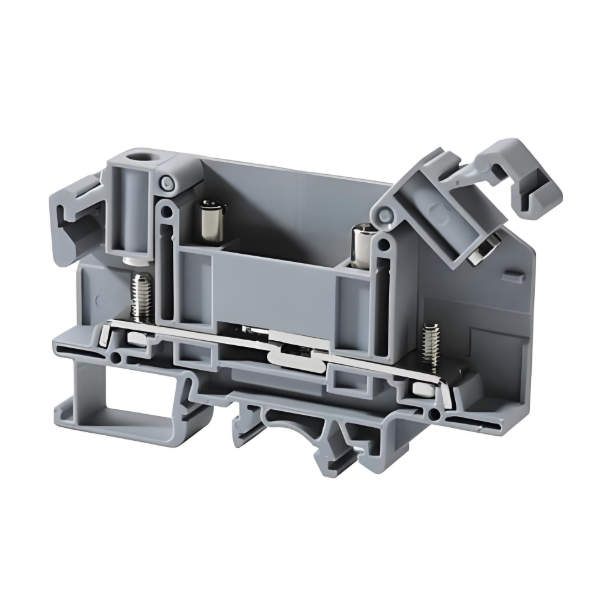

DIN導軌式接線端子的分類

　　DIN導軌式接線端子根據其結構、連接方式和應用場景的不同，可以分為多種類型。以下是幾種常見的分類方式及其詳細介紹：

　　按連接方式分類：

　　螺絲型接線端子：這是最常見的類型，通過旋轉螺釘來固定電線。螺絲型接線端子適用于各種線徑的電線，安裝和拆卸相對簡單，但需要使用工具。這種類型的接線端子具有較高的連接可靠性，適用于需要頻繁維護和檢查的場合。

　　彈簧籠型接線端子：這種接線端子通過彈簧的壓力來固定電線，無需使用工具，安裝和拆卸非常方便。彈簧籠型接線端子適用于較小線徑的電線，具有快速連接和斷開的優點，適用于需要快速安裝和維護的場合。

　　推入型接線端子：這種接線端子通過特殊的夾緊機構來固定電線，無需工具即可完成連接。推入型接線端子適用于較小線徑的電線，具有安裝快捷、連接可靠的特點，適用于需要快速安裝和維護的場合。

　　按結構分類：

　　單層接線端子：這種接線端子只有一個接線層，適用于單根電線的連接。單層接線端子結構簡單，安裝方便，適用于基本的電氣連接需求。

　　雙層接線端子：這種接線端子有兩個接線層，可以同時連接兩根電線。雙層接線端子適用于需要在同一位置連接多根電線的場合，節省空間，提高連接效率。

　　多層接線端子：這種接線端子有多個接線層，可以同時連接多根電線。多層接線端子適用于復雜的電氣系統，能夠有效節省空間，提高連接效率。

　　按應用場景分類：

　　工業自動化接線端子：這種接線端子專為工業自動化設備設計，具有較高的電氣性能和機械性能，能夠承受較高的電流和電壓，適用于各種嚴苛的環境條件。

　　電力系統接線端子：這種接線端子專為電力系統設計，具有較高的電氣性能和機械性能，能夠承受較高的電流和電壓，適用于各種電力設備和線路的連接。

　　通信設備接線端子：這種接線端子專為通信設備設計，具有較高的電氣性能和機械性能，能夠承受較高的電流和電壓，適用于各種通信設備和線路的連接。

　　按額定參數分類：

　　低電流接線端子：這種接線端子適用于低電流的應用場合，具有較低的額定電流和電壓，適用于信號傳輸和控制電路的連接。

　　高電流接線端子：這種接線端子適用于高電流的應用場合，具有較高的額定電流和電壓，適用于電源傳輸和大功率設備的連接。

　　DIN導軌式接線端子的分類方式多樣，可以根據不同的需求選擇合適的類型。無論是按連接方式、結構、應用場景還是額定參數分類，每種類型的接線端子都有其獨特的優點和適用范圍，能夠滿足各種電氣連接的需求。

　　DIN導軌式接線端子的工作原理

　　DIN導軌式接線端子是一種廣泛應用于工業自動化、電力電子、通信和電氣控制等領域的電氣連接設備。其設計目的是為了簡化電氣安裝和維護，提高連接的可靠性和安全性。DIN導軌式接線端子的工作原理主要涉及以下幾個方面：

　　機械連接原理：

　　DIN導軌式接線端子通常由金屬導電部分和絕緣外殼組成。金屬導電部分負責導電，而絕緣外殼則提供機械支撐和電氣絕緣。接線端子通過螺釘、彈簧或其他機械裝置將電線固定在金屬導電部分上，確保電氣連接的穩定性和可靠性。當電線插入接線端子的連接孔后，通過擰緊螺釘或壓縮彈簧，電線被牢固地夾持在金屬導電部分和絕緣外殼之間，從而實現電氣連接。

　　電氣連接原理：

　　接線端子的金屬導電部分通常由銅或鋁等導電性能良好的材料制成，以確保低電阻和高導電性。當電線被固定在金屬導電部分上時，電流可以通過金屬導電部分從一根電線傳遞到另一根電線，從而實現電氣連接。接線端子的設計還考慮了電氣絕緣和防護，以防止短路和電擊等危險情況的發生。

　　DIN導軌安裝原理：

　　DIN導軌式接線端子的一個重要特點是其可以方便地安裝在DIN導軌上。DIN導軌是一種標準化的安裝軌道，廣泛應用于電氣柜和控制箱中。接線端子的底部通常設計有卡扣或螺釘固定裝置，可以輕松地卡在DIN導軌上或用螺釘固定。這種安裝方式不僅節省空間，還便于安裝和拆卸，提高了工作效率。

　　防振動設計：

　　在工業環境中，設備經常受到振動和沖擊的影響。為了確保接線端子在振動環境下仍能保持穩定的電氣連接，許多DIN導軌式接線端子采用了防振動設計。例如，一些接線端子使用彈簧夾持機構，即使在振動情況下也能保持電線的牢固夾持。此外，接線端子的絕緣外殼和金屬導電部分之間的機械連接也經過優化設計，以提高抗振動性能。

　　電氣保護功能：

　　一些高級的DIN導軌式接線端子還具備電氣保護功能，如過流保護和防雷擊保護。這些功能通過內置的保險絲、斷路器或其他保護裝置實現，可以在電流超過安全范圍時自動斷開電路，保護設備免受損壞。

　　DIN導軌式接線端子的工作原理涉及機械連接、電氣連接、DIN導軌安裝、防振動設計和電氣保護等多個方面。其設計目的是為了提供一種可靠、安全、方便的電氣連接解決方案，滿足各種工業和電氣應用的需求。

　　DIN導軌式接線端子的作用

　　DIN導軌式接線端子是一種廣泛應用于工業自動化、電力系統、機械設備等領域的電氣連接裝置。其主要作用是實現電氣設備之間的可靠連接，確保電流的穩定傳輸，同時提供便捷的安裝和維護方式。以下是DIN導軌式接線端子的幾個主要作用：

　　電氣連接：DIN導軌式接線端子最基本的功能是實現電氣設備之間的連接。通過將導線插入端子的連接孔，并用螺絲或彈簧固定，可以確保導線之間的可靠接觸，避免因接觸不良導致的電氣故障。

　　簡化安裝：DIN導軌式接線端子通常安裝在標準的DIN導軌上，這種安裝方式非常便捷，可以快速完成大量接線工作。此外，導軌式設計使得端子可以靈活地增加或減少，適應不同的電氣需求。

　　提高安全性：接線端子通過金屬片和絕緣材料的結合，提供了良好的電氣隔離和防護。這不僅保護了導線免受外界環境的影響，還防止了操作人員觸電的風險。同時，端子的設計可以防止導線松動或脫落，提高了系統的安全性。

　　便于維護：DIN導軌式接線端子的模塊化設計使得維護工作變得更加簡單。當需要更換或維修某個端子時，只需松開螺絲或彈簧，即可輕松拆卸，而不會影響其他端子的正常工作。這種設計大大減少了維護時間和成本。

　　適應多種環境：DIN導軌式接線端子通常具有良好的耐溫、耐濕、耐腐蝕性能，可以在各種惡劣環境下正常工作。例如，CUI Devices的DIN導軌端子塊工作溫度范圍為-40°C至+105°C，適用于廣泛的工業應用場景。

　　多樣化選擇：市場上有多種類型的DIN導軌式接線端子，包括螺絲型、彈簧籠型、推入型等，每種類型都有其獨特的優點。例如，彈簧籠型端子安裝方便，無需工具即可完成接線；推入型端子則適用于頻繁插拔的場合。用戶可以根據具體需求選擇合適的端子類型。

　　提高系統可靠性：通過使用高質量的DIN導軌式接線端子，可以顯著提高電氣系統的可靠性。高質量的端子具有良好的接觸壓力、低電壓降和高氣密性，確保電流傳輸的穩定性和效率。

　　DIN導軌式接線端子在現代電氣系統中扮演著至關重要的角色。它們不僅簡化了安裝和維護工作，提高了系統的安全性和可靠性，還適應了多種復雜的工作環境。隨著工業自動化和智能化的不斷發展，DIN導軌式接線端子的應用前景將更加廣闊。

　　DIN導軌式接線端子的特點

　　DIN導軌式接線端子是一種廣泛應用于電氣工程和自動化領域的連接裝置，其設計和功能特點使其成為現代電氣系統中不可或缺的一部分。以下是DIN導軌式接線端子的主要特點：

　　通用安裝腳：DIN導軌式接線端子通常配備通用安裝腳，可以安裝在U型導軌（如NC35）和G型導軌（如NC32）上。這種設計使得端子可以在不同的安裝環境中靈活使用，提高了安裝的便利性和兼容性。

　　封閉型螺釘引導孔：端子的螺釘引導孔設計為封閉型，能夠確保理想的螺絲刀操作。這種設計不僅提高了安裝和拆卸的效率，還減少了操作過程中可能產生的誤差，確保了連接的可靠性。

　　統一附件：對于多個截面等級的端子，配備了統一的附件，如端板和分組隔板。這種標準化的設計使得用戶可以根據實際需要選擇合適的附件，簡化了安裝和維護過程，提高了系統的整體性。

　　電位分配：DIN導軌式接線端子可以通過中央的固定橋接件或插入線腔體的邊插式橋接件實現電位分配。這種靈活的連接方式使得用戶可以根據不同的電路需求進行快速調整，提高了系統的適應性和靈活性。

　　接地端子和N線滑塊分斷端子：DIN導軌式接線端子通常配備與普通端子外形一致的接地端子和N線滑塊分斷端子。這種設計不僅滿足了電氣安全的要求，還提供了更多的功能選擇，使得系統設計更加靈活和安全。

　　標識系統：DIN導軌式接線端子采用標識系統ZT，可以實現統一的端子標識。這種標識系統不僅提高了系統的可讀性和可維護性，還減少了誤操作的可能性，提高了工作效率。

　　材料和工藝：DIN導軌式接線端子的螺絲通常采用高強度的銅合金制成，導電體用電解銅制成，壓線框則采用抗應力裂縫腐蝕的合金銅制成。這些高質量的材料和獨特的壓線結構，確保了端子具有良好的自鎖和防松動性能。此外，金屬表面還經過鍍錫或鍍鎳處理，以防止腐蝕，延長使用壽命。

　　電氣連接：DIN導軌式接線端子的主要功能是提供電氣內部引線之間或引線與部件之間的電氣連接。其設計確保了可靠的接觸和足夠的電流通過能力，適用于各種電氣系統和應用場景。

　　便捷性和靈活性：DIN導軌式接線端子的設計使得導線的連接和斷開變得非常方便快捷。用戶無需進行焊接或纏繞，只需通過螺絲或彈簧即可實現可靠的連接。這種便捷性和靈活性使得DIN導軌式接線端子在電力、機械設備、鐵路傳輸等領域得到了廣泛應用。

　　DIN導軌式接線端子憑借其通用安裝腳、封閉型螺釘引導孔、統一附件、電位分配、接地端子、標識系統、高質量材料和工藝、電氣連接功能以及便捷性和靈活性等特點，成為了現代電氣系統中不可或缺的重要組件。其設計不僅提高了電氣連接的可靠性和安全性，還大大簡化了安裝和維護過程，提高了工作效率。

　　DIN導軌式接線端子的應用

　　DIN導軌式接線端子是一種廣泛應用于電氣和電子領域的連接器，其設計旨在提供一種可靠、便捷的電線連接方式。這種接線端子通常安裝在標準的DIN導軌上，這是一種金屬導軌，廣泛用于工業和建筑領域的電氣安裝。DIN導軌式接線端子的應用范圍非常廣泛，涵蓋了自動化控制系統、電力配電系統、儀器儀表、電氣驅動、工控設備等多個領域。

　　在自動化控制系統中，DIN導軌式接線端子被廣泛用于連接傳感器、執行器、控制器等設備。這些系統通常需要大量的電氣連接，而DIN導軌式接線端子能夠提供一種緊湊、高效且易于維護的解決方案。通過使用不同類型的端子模塊，可以實現對各種信號和電源的靈活連接，從而滿足不同應用場景的需求。

　　在電力配電系統中，DIN導軌式接線端子同樣發揮著重要作用。它們被用于連接配電柜內的各種電氣設備，如斷路器、接觸器、繼電器等。這些端子排能夠承受高電流和高電壓，確保電力系統的安全可靠運行。此外，它們還具有良好的散熱性能，能夠在長時間工作的情況下保持穩定的電氣連接。

　　在儀器儀表領域，DIN導軌式接線端子被用于連接各種測量設備和信號處理設備。這些設備通常需要精確的電氣連接，以確保測量結果的準確性和可靠性。DIN導軌式接線端子能夠提供穩定的連接，減少信號干擾和噪聲，從而提高測量精度。

　　在電氣驅動和工控設備中，DIN導軌式接線端子被用于連接電機、變頻器、伺服驅動器等設備。這些設備通常需要高可靠性的電氣連接，以確保系統的穩定運行。DIN導軌式接線端子能夠提供堅固的連接，減少故障率，提高系統的整體性能。

　　DIN導軌式接線端子還在建筑、能源管理和智能家居等領域得到廣泛應用。在建筑領域，它們被用于連接照明系統、安防系統、暖通空調系統等。在能源管理領域，它們被用于連接太陽能發電系統、風力發電系統等。在智能家居領域，它們被用于連接各種智能設備，如智能插座、智能開關等。

　　DIN導軌式接線端子憑借其可靠、便捷、靈活的特點，在各個領域中發揮著重要作用。它們不僅能夠提高電氣連接的效率和可靠性，還能夠簡化安裝和維護過程，降低系統的總體成本。隨著技術的不斷進步和應用領域的不斷擴展，DIN導軌式接線端子的應用前景將更加廣闊。

　　DIN導軌式接線端子如何選型

　　DIN導軌式接線端子是一種廣泛應用于工業自動化、電氣控制、電力電子等領域的連接器件。它們通過安裝在DIN導軌上，實現電氣設備的快速、可靠連接。選擇合適的DIN導軌式接線端子對于確保系統的穩定性和安全性至關重要。本文將詳細介紹DIN導軌式接線端子的選型方法，并列舉一些常見的型號。

　　一、選型原則

　　電流和電壓等級：首先需要確定系統的工作電流和電壓。根據負載的電流和電壓大小，選擇相應等級的接線端子，并留有一定的余量。例如，如果系統的工作電流為10A，建議選擇額定電流為15A或以上的端子。

　　導線線徑：根據所使用的導線線徑選擇合適的端子。常見的導線線徑有0.5mm2、1.5mm2、2.5mm2等。選擇端子時，建議選擇比實際導線直徑略大的接線范圍，以避免因標準不一致導致的接線困難。

　　安裝空間：在狹小的空間下，只能選擇尺寸相對較小的端子。固定方法可以選擇導軌類型。如果端子本身的大小加上導軌的大小超過了接線空間的大小，只能選擇其他固定方法。

　　連接方式：DIN導軌式接線端子有多種連接方式，如螺釘壓線框式、彈簧夾持式、推入式等。螺釘壓線框式適用于需要頻繁拆裝的場合，而彈簧夾持式和推入式則適用于需要快速連接的場合。

　　環境條件：根據安裝環境選擇合適的材料。在高溫環境下，應選擇能夠承受高溫的材料；在潮濕環境中，應選擇密封性能和防潮性能好的材料；在酸堿環境中，應選擇耐酸堿腐蝕的材料。

　　阻抗匹配：對于有阻抗匹配要求的信號，尤其是射頻信號，應選擇阻抗匹配的端子，以避免信號反射影響信號傳輸。

　　二、常見型號

　　CUI Devices DIN導軌端子塊：

　　型號：CTB-2-15, CTB-3-15, CTB-4-15

　　特點：推入式彈簧或端蓋連接器類型可選，線徑為1.5mm2或2.5mm2，UL額定電流為15A或20A，IEC額定電流為16A至24A，電壓范圍為300V DC至600V DC。通過UL和CE安全認證，工作溫度范圍為-40°C至+105°C。

　　德國PHOENIX Contact：

　　型號：DT 1.5, DT 2.5, DT 4.0

　　特點：螺釘壓線框式，適用于1.5mm2、2.5mm2、4.0mm2導線，額定電流分別為16A、24A、32A，電壓范圍為600V DC。具有良好的阻燃性和抗振動設計。

　　德國Weidmüller：

　　型號：KLS 1.5, KLS 2.5, KLS 4.0

　　特點：彈簧夾持式，適用于1.5mm2、2.5mm2、4.0mm2導線，額定電流分別為16A、24A、32A，電壓范圍為600V DC。安裝方便，適用于快速連接場合。

　　臺灣DECA：

　　型號：DIN-1.5, DIN-2.5, DIN-4.0

　　特點：螺釘壓線框式，適用于1.5mm2、2.5mm2、4.0mm2導線，額定電流分別為16A、24A、32A，電壓范圍為600V DC。具有良好的阻燃性和抗振動設計。

　　上海尤提樂UTILITY：

　　型號：UT-1.5, UT-2.5, UT-4.0

　　特點：推入式彈簧連接，適用于1.5mm2、2.5mm2、4.0mm2導線，額定電流分別為16A、24A、32A，電壓范圍為600V DC。安裝方便，適用于快速連接場合。

　　三、安裝注意事項

　　緊固扭矩：對于常見的DIN導軌端子，0.6Nm和1.2Nm是兩種典型推薦值。細導線（如0.5-1.5mm2）適用0.6Nm，粗導線（2.5mm2以上）建議1.2Nm。振動場合可適當增加10%扭矩，但不超過材料限值。

　　導線處理：在安裝前，應將導線的絕緣外皮剝去6-8毫米，確保露出的導線插入端子內部。用螺絲刀將頂部的螺絲擰緊，并用手拉扯一下，確保不會掉落。

　　環境適應性：在高溫、潮濕、酸堿等特殊環境下，應選擇具有相應防護等級的端子，以確保長期穩定運行。

　　定期檢查：在系統運行過程中，應定期檢查端子的連接狀態，確保沒有松動或損壞的情況。

　　四、總結

　　DIN導軌式接線端子的選型需要綜合考慮電流和電壓等級、導線線徑、安裝空間、連接方式、環境條件和阻抗匹配等因素。選擇合適的端子型號，可以確保系統的穩定性和安全性。常見的DIN導軌式接線端子型號包括CUI Devices的CTB系列、德國PHOENIX Contact的DT系列、德國Weidmüller的KLS系列、臺灣DECA的DIN系列和上海尤提樂UTILITY的UT系列。在安裝過程中，應注意緊固扭矩、導線處理、環境適應性和定期檢查，以確保端子的可靠連接。
