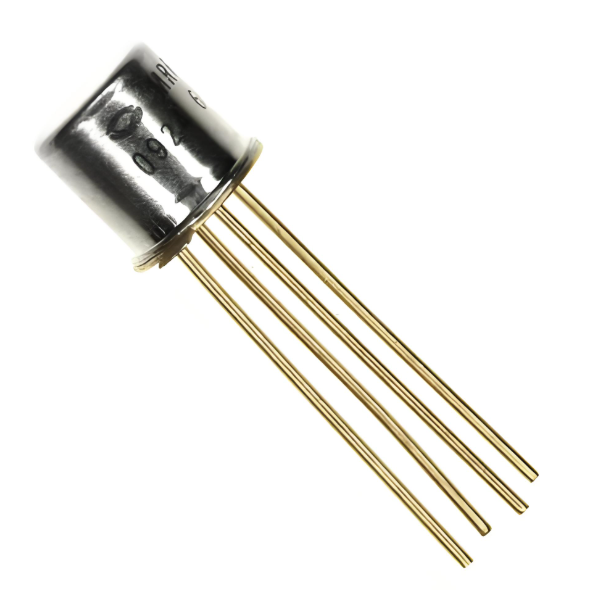

射頻晶體管的分類

　　射頻晶體管（RF Transistor）是用于射頻（Radio Frequency）信號放大和振蕩的關鍵元件，廣泛應用于無線通信、雷達、廣播等領域。根據不同的標準，射頻晶體管可以進行多種分類。

　　根據工作原理的不同，射頻晶體管可以分為雙極晶體管（Bipolar Junction Transistor, BJT）和場效應晶體管（Field Effect Transistor, FET）。雙極晶體管包括NPN和PNP兩種類型，其特點是電流由電子和空穴兩種載流子共同參與。場效應晶體管則包括結型場效應晶體管（Junction Field Effect Transistor, JFET）和金屬氧化物半導體場效應晶體管（Metal-Oxide-Semiconductor Field Effect Transistor, MOSFET），其中MOSFET又分為N溝道和P溝道兩種類型。

　　根據功率的不同，射頻晶體管可以分為小信號晶體管和功率晶體管。小信號晶體管主要用于低功率信號的放大，其最大集電極電流（IC(max)）通常在500mA以下，最大集電極功率（PC(max)）不超過1W。功率晶體管則用于高功率信號的放大，其功率通常超過1W，具有更大的最大集電極電流和最大集電極功率。

　　根據使用的半導體材料，射頻晶體管可以分為硅材料晶體管和鍺材料晶體管。硅材料晶體管由于其良好的穩定性和較高的工作溫度范圍，成為最常用的射頻晶體管類型。鍺材料晶體管雖然具有較高的電子遷移率，但由于其較低的工作溫度范圍和較高的成本，應用相對較少。

　　根據結構及制造工藝，射頻晶體管可以分為擴散型晶體管、合金型晶體管和平面型晶體管。擴散型晶體管通過擴散工藝形成PN結，具有較好的高頻特性。合金型晶體管通過合金化工藝形成PN結，具有較高的功率容量。平面型晶體管則通過平面工藝制造，具有較好的可靠性和一致性。

　　根據工作頻率的不同，射頻晶體管可以分為低頻晶體管、中頻晶體管和高頻晶體管。低頻晶體管主要用于音頻和低頻信號的放大，中頻晶體管主要用于中頻信號的放大，高頻晶體管則主要用于射頻和微波信號的放大。

　　還有一些特殊類型的射頻晶體管，如高電子遷移率晶體管（High Electron Mobility Transistor, HEMT）、異質結雙極晶體管（Heterojunction Bipolar Transistor, HBT）等。HEMT具有較高的電子遷移率和較低的噪聲，適用于高頻和低噪聲應用。HBT則結合了雙極晶體管和異質結的優點，具有較高的功率容量和較好的高頻特性。

　　射頻晶體管的分類多樣，根據不同的應用場景和需求，可以選擇合適的射頻晶體管類型，以實現最佳的性能和效果。隨著半導體技術的不斷發展，射頻晶體管的性能和應用范圍也在不斷擴展，為現代電子通信系統的發展提供了強有力的支持。

　　射頻晶體管的工作原理

　　射頻晶體管（RF Transistor）是射頻放大器中的核心元件，其工作原理基于半導體物理學中的晶體管效應。射頻晶體管主要用于放大高頻信號，如無線電波、微波等。理解射頻晶體管的工作原理需要從其基本結構和功能入手。

　　射頻晶體管通常采用雙極性晶體管（BJT）或場效應晶體管（FET），其中最常見的是NPN型或PNP型雙極性晶體管。以NPN型晶體管為例，它由三層半導體材料組成，分別是發射極（Emitter）、基極（Base）和集電極（Collector）。這三層材料通過摻雜工藝形成兩個PN結：發射結（Emitter-Base）和集電結（Collector-Base）。

　　在射頻晶體管中，輸入信號通過輸入電容和電阻進入晶體管的基極，同時經由電阻分壓后進入到晶體管的發射極。晶體管的集電極與負載相連，輸出電流經由電阻分流到負載上。負載上的電流會產生一定的射頻輸出電壓，該輸出電壓經過電容反饋到晶體管的基極，從而控制晶體管的工作狀態。

　　射頻晶體管的工作原理可以分為以下幾個步驟：

　　輸入信號的接收與放大：射頻信號通過輸入電容和電阻進入晶體管的基極。由于基極和發射極之間的PN結處于正向偏置狀態，輸入信號會引起基極電流的變化。這個變化的基極電流通過晶體管的放大作用，產生一個更大的集電極電流。集電極電流的變化與基極電流的變化成正比，比例系數稱為晶體管的增益（β）。

　　信號的輸出與反饋：集電極電流的變化會在負載電阻上產生一個相應的電壓變化，這個電壓變化就是放大的射頻信號。為了提高放大器的穩定性，通常會引入反饋電路。反饋電路可以將部分輸出信號反送到輸入端，與輸入信號疊加，從而改善放大器的性能。

　　濾波與匹配：在射頻放大器中，為了保證輸出信號的質量和穩定性，還需要加入濾波電路和匹配電路。濾波電路用于去除放大過程中的雜波和干擾，保證輸出信號的純凈度。匹配電路用于匹配放大器的輸入和輸出阻抗，以確保信號的最大傳輸效率。

　　射頻晶體管的工作頻率通常在300kHz到300GHz之間，這要求晶體管具有良好的高頻特性。為了實現這一點，射頻晶體管通常采用特殊的材料和結構設計，如使用高速的砷化鎵（GaAs）材料，減小基極寬度，優化晶體管的封裝等。

　　射頻晶體管的工作原理是通過晶體管的放大作用，將微弱的射頻信號放大到一定程度，以便于后續電路或天線使用。射頻晶體管在無線通信、雷達、衛星通信、電視廣播等領域中發揮著重要作用。通過控制輸入信號的大小和晶體管的工作狀態，可以實現對輸出信號的控制和調節，從而滿足不同應用的需求。

　　射頻晶體管的作用

　　射頻晶體管（RF Transistor）在現代電子設備中扮演著至關重要的角色，特別是在射頻和微波系統中。射頻晶體管的主要作用包括信號放大、開關、調制和混頻等，這些功能對于無線通信、雷達、衛星通信、電視廣播等領域至關重要。

　　射頻晶體管最核心的作用是信號放大。在射頻系統中，信號通常非常微弱，需要通過放大器將其增強到足夠的電平，以便進一步處理和傳輸。射頻晶體管利用其三極管效應，將輸入信號放大到所需的電平。這一過程涉及到晶體管的基極、發射極和集電極之間的電流控制。當輸入信號施加到基極時，它會在基極和發射極之間產生一個小電流，這個小電流通過晶體管的放大作用，在集電極和發射極之間產生一個大得多的電流，從而實現信號的放大。

　　射頻晶體管還具有開關功能。在許多射頻系統中，需要對信號進行快速的開關控制，例如在數字通信系統中，信號的傳輸是以二進制形式進行的，需要快速地在“開”和“關”狀態之間切換。射頻晶體管通過改變其偏置狀態，可以實現電流的導通和截止，從而實現對電路的開關控制。這種開關功能在射頻識別（RFID）、無線局域網（WLAN）等系統中尤為重要。

　　射頻晶體管還用于信號的調制和混頻。在無線通信系統中，信息通常需要通過調制技術加載到載波信號上，以便進行遠距離傳輸。射頻晶體管可以通過改變其工作狀態，實現對載波信號的調制。混頻則是將兩個不同頻率的信號混合，產生新的頻率信號，這一過程在頻率轉換和信號處理中非常重要。射頻晶體管的高頻特性和快速響應能力使其成為實現這些功能的理想選擇。

　　射頻晶體管的性能指標包括增益、噪聲系數、線性度、帶寬和功率輸出等。增益是指輸入信號和輸出信號之間的放大倍數，是衡量射頻晶體管放大能力的重要指標。噪聲系數反映了晶體管在工作過程中引入的噪聲水平，低噪聲系數意味著信號的純凈度更高。線性度表示晶體管在處理信號時的非線性失真程度，高線性度意味著信號的失真度更低。帶寬則決定了晶體管能夠處理的信號頻率范圍，寬帶寬意味著晶體管能夠適應更廣泛的頻率應用。功率輸出則是衡量晶體管在高頻條件下能夠提供的最大功率。

　　射頻晶體管在射頻和微波系統中發揮著不可或缺的作用。它們不僅能夠實現信號的放大、開關、調制和混頻等功能，還具有高增益、低噪聲、高線性度和寬頻帶等優點，為現代通信系統和無線電頻率設備提供了可靠的技術支持。隨著科技的不斷進步，射頻晶體管的性能將不斷提升，為未來的無線通信和射頻技術發展提供更加堅實的基礎。

　　射頻晶體管的特點

　　射頻晶體管（RF Transistor）是專門用于射頻（Radio Frequency）應用的晶體管，其設計和性能特點使其在高頻信號處理中表現出色。射頻晶體管廣泛應用于無線通信、雷達、射頻識別（RFID）、衛星通信等領域。以下是射頻晶體管的主要特點：

　　高頻性能：射頻晶體管能夠在高頻段（通常為數百兆赫茲到數十吉赫茲）下穩定工作。這得益于其特殊的材料和結構設計，如使用高電子遷移率材料（如砷化鎵GaAs）和異質結結構（如HEMT和HBT），這些設計能夠有效提高晶體管的截止頻率（fT）和最大振蕩頻率（fmax）。

　　低噪聲：射頻晶體管通常具有較低的噪聲系數，這對于接收機前端的低噪聲放大器（LNA）尤為重要。低噪聲特性能夠確保信號在放大過程中不會引入過多的噪聲，從而保持信號的清晰度和質量。

　　高線性度：在射頻應用中，高線性度是確保信號保真度的關鍵。射頻晶體管通過優化設計，能夠減少非線性失真，避免信號在放大過程中產生諧波和互調失真。這對于提高通信系統的信號質量和傳輸效率至關重要。

　　高功率處理能力：某些射頻晶體管（如LDMOS和GaAs MESFET）具有較高的功率處理能力，適用于射頻功率放大器（PA）的設計。這些晶體管能夠在高功率輸出的同時保持良好的效率和穩定性，滿足無線通信系統發射端的需求。

　　小型化和集成化：隨著半導體技術的發展，射頻晶體管的尺寸不斷縮小，集成度不斷提高。這使得射頻電路能夠實現更高的集成度，減少系統的體積和重量，同時提高可靠性和降低成本。例如，SOI（絕緣體上硅）技術通過在襯底上增加氧化層，有效減少了寄生電容和泄漏電流，提高了射頻開關和放大器的性能。

　　寬頻帶特性：射頻晶體管通常具有較寬的工作頻帶，能夠在較寬的頻率范圍內保持良好的性能。這對于多頻段和寬帶通信系統尤為重要，能夠滿足不同頻段信號的處理需求。

　　良好的熱性能：射頻晶體管在高功率應用中會產生較多的熱量，因此其設計通常考慮了良好的散熱性能。通過優化封裝和材料選擇，射頻晶體管能夠在高功率工作時保持穩定的溫度，避免熱擊穿和性能下降。

　　低寄生參數：射頻晶體管的設計注重減少寄生電容和寄生電感，這些寄生參數會影響高頻信號的傳輸和放大。通過優化結構和工藝，射頻晶體管能夠實現較低的寄生參數，提高電路的高頻性能。

　　射頻晶體管通過其高頻性能、低噪聲、高線性度、高功率處理能力、小型化和集成化、寬頻帶特性、良好的熱性能和低寄生參數等特點，成為射頻電路設計中不可或缺的關鍵元件。隨著無線通信技術的不斷發展，射頻晶體管的技術也在不斷創新和進步，以滿足日益增長的高性能射頻應用需求。

　　射頻晶體管的應用

　　射頻晶體管（RF Transistor）是現代無線通信和電子系統中的關鍵組件，廣泛應用于各種射頻和微波技術領域。它們在信號放大、調制、解調等方面發揮著重要作用，是實現高效、穩定通信的基礎。以下是射頻晶體管的一些主要應用領域：

　　無線通信系統：

　　射頻晶體管在無線通信系統中扮演著至關重要的角色。例如，在手機、基站、Wi-Fi路由器等設備中，射頻晶體管用于信號的放大和調制。特別是在基站中，射頻晶體管需要處理高功率信號，以確保信號覆蓋范圍廣且穩定。高性能的射頻晶體管如BFR340L3E6327，能夠提供低噪聲和高增益，從而提高通信質量和距離。

　　廣播設備：

　　在廣播系統中，射頻晶體管用于信號的發射和接收。無論是調頻（FM）還是調幅（AM）廣播，射頻晶體管都是核心組件。它們負責將音頻信號轉換為射頻信號，并通過天線發射出去。同時，在接收端，射頻晶體管用于放大接收到的微弱信號，確保廣播內容清晰可聽。

　　雷達系統：

　　雷達系統依賴于射頻晶體管來產生和接收高頻信號。在雷達系統中，射頻晶體管用于發射高功率的射頻脈沖，并接收反射回來的信號。這些信號經過處理后，可以用來確定目標的位置、速度和形狀。高性能的射頻晶體管能夠提供高功率輸出和低噪聲特性，從而提高雷達系統的探測能力和精度。

　　衛星通信：

　　衛星通信系統中，射頻晶體管用于信號的上行和下行鏈路。在地面站，射頻晶體管用于放大和調制信號，以便通過天線發送到衛星。在衛星端，射頻晶體管用于接收和放大來自地面站的信號，然后重新發射到其他地面站。高性能的射頻晶體管能夠確保信號在長距離傳輸過程中的穩定性和完整性。

　　消費電子產品：

　　在消費電子產品中，射頻晶體管廣泛應用于各種無線設備，如藍牙耳機、無線音響、遙控器等。這些設備需要射頻晶體管來放大和調制信號，以實現無線通信功能。高性能的射頻晶體管能夠提高這些設備的通信距離和信號質量，從而提升用戶體驗。

　　工業和專業射頻能量應用：

　　在工業和專業領域，射頻晶體管用于各種射頻能量應用，如等離子體生成、材料加熱、醫療設備等。例如，Ampleon推出的BLC2425M10LS500P射頻功率晶體管，適用于工作在2400MHz至2500MHz頻率范圍內的脈沖和連續波（CW）應用，提供高達500W的功率輸出。這種高性能的射頻晶體管在工業加熱、烹飪設備等領域具有廣泛的應用前景。

　　射頻晶體管在現代電子和通信系統中發揮著不可或缺的作用。它們的高性能和可靠性確保了各種射頻應用的高效運行，推動了無線通信、廣播、雷達、衛星通信等領域的技術進步和發展。隨著技術的不斷進步，射頻晶體管的應用領域將進一步擴展，為人們的生活帶來更多便利和創新。

　　射頻晶體管如何選型

　　射頻晶體管的選型是一個復雜且關鍵的過程，它直接影響到射頻系統的性能和可靠性。射頻晶體管廣泛應用于無線通信、雷達、微波設備等領域，因此選擇合適的射頻晶體管至關重要。本文將詳細介紹射頻晶體管的選型原則，并列舉一些常見的射頻晶體管型號。

　　1. 了解應用需求

　　在選擇射頻晶體管之前，首先需要明確應用需求。這包括工作頻率、功率要求、增益、噪聲系數、線性度等關鍵參數。不同的應用場景對這些參數的要求不同，因此需要根據具體需求進行選擇。

　　2. 工作頻率

　　射頻晶體管的工作頻率是選型的首要考慮因素。不同的晶體管在不同的頻率范圍內表現各異。例如，恩智浦的BLF571、BLF574和BLF578射頻晶體管適用于高頻應用，而GaAs MESFET則適用于微波頻段。選擇時應確保晶體管的最高工作頻率滿足應用需求。

　　3. 功率輸出

　　功率輸出是另一個重要的選型參數。對于功率放大器應用，需要選擇能夠提供足夠功率輸出的晶體管。例如，BLF571射頻晶體管的最大漏極電流為3.6A，適用于高功率輸出的應用場景。而LDMOS晶體管則廣泛應用于UHF和微波頻率低端的高功率放大。

　　4. 增益和噪聲系數

　　增益和噪聲系數是評估射頻晶體管性能的重要指標。增益決定了信號放大的能力，而噪聲系數則反映了晶體管引入的噪聲水平。對于接收機應用，低噪聲系數尤為重要。例如，GaAs MESFET具有較高的增益和較低的噪聲系數，適用于微波接收機。

　　5. 線性度

　　線性度是衡量射頻晶體管在大信號條件下性能的重要指標。高線性度的晶體管能夠減少失真和互調失真，提高信號質量。例如，LDMOS晶體管具有良好的線性度，適用于高線性度要求的通信系統。

　　6. 熱性能和可靠性

　　射頻晶體管在高功率應用中會產生大量熱量，因此熱性能和可靠性也是選型時需要考慮的因素。選擇具有良好熱管理和高可靠性的晶體管可以提高系統的穩定性和壽命。例如，BLF571射頻晶體管的最高工作溫度可達225°C，具有良好的熱穩定性。

　　7. 封裝和尺寸

　　封裝和尺寸也是選型時需要考慮的因素。不同的封裝形式會影響晶體管的電氣性能和散熱性能。例如，Gemini封裝的縱向射頻功率MOSFET適用于VHF和UHF頻段，具有良好的散熱性能。

　　8. 常見射頻晶體管型號

　　BLF571：恩智浦的射頻晶體管，適用于高頻應用，最大漏極電流為3.6A，最高工作溫度可達225°C。

　　BLF574：恩智浦的射頻晶體管，適用于高頻段的射頻應用，具有高功率輸出和高效率。

　　BLF578：恩智浦的高性能射頻MOSFET晶體管，適用于需要高功率輸出和高效率的射頻放大場景。

　　GaAs MESFET：適用于微波頻段，具有高增益和低噪聲系數，廣泛應用于微波功率放大。

　　LDMOS：適用于UHF和微波頻率低端的高功率放大，具有高功率增益、高效率和良好的線性度。

　　Si4438：Silicon Labs的射頻芯片，適用于低功耗無線通信應用，具有良好的接收靈敏度和數據傳輸速率。

　　9. 結論

　　射頻晶體管的選型需要綜合考慮多個因素，包括工作頻率、功率輸出、增益、噪聲系數、線性度、熱性能和封裝等。通過詳細了解應用需求和晶體管的性能參數，可以選擇最適合的射頻晶體管，從而提高系統的性能和可靠性。希望本文對射頻晶體管的選型有所幫助。
