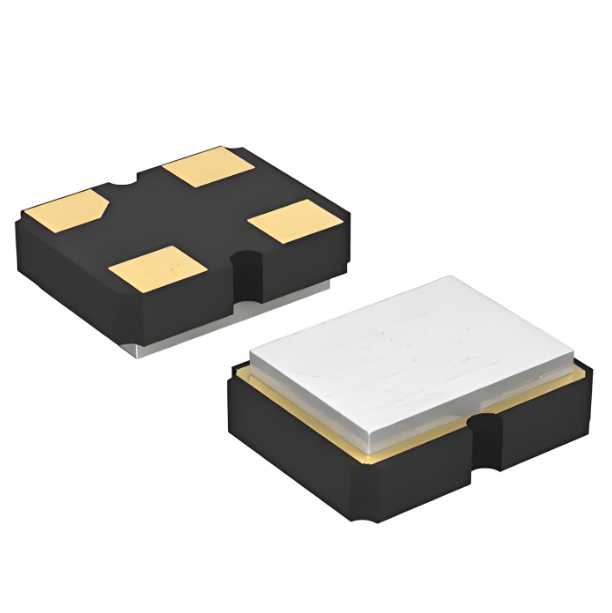

溫度補償晶體振蕩器的分類

　　溫度補償晶體振蕩器（Temperature Compensated Crystal Oscillator，簡稱TCXO）是一種通過附加溫度補償電路來減少環境溫度變化引起的振蕩頻率變化的石英晶體振蕩器。TCXO在各種電子設備中扮演著關鍵角色，被稱為這些設備的“心臟”，因為它們提供了高精度和高穩定性的頻率源。根據不同的補償方式和電路結構，TCXO可以分為多種類型。

　　根據補償方式的不同，TCXO可以分為直接補償晶體振蕩器和間接補償晶體振蕩器。直接補償晶體振蕩器通過在振蕩回路中直接加入溫度敏感的補償網絡，使晶體振蕩器的頻率隨溫度變化而得到補償。這種補償方式簡單直接，但可能需要更復雜的電路設計來實現高精度的溫度補償。

　　間接補償晶體振蕩器則通過在振蕩回路外部設置溫度補償電路，間接控制振蕩頻率。間接補償又可以分為模擬間接補償和數字間接補償。模擬間接補償利用熱敏電阻等感溫元件組成溫度-電壓轉換電路，將此電壓施加到與晶體振蕩器串聯的變容二極管上，通過改變晶體振蕩器的負載電容來補償頻率漂移。數字間接補償則在模擬補償的基礎上增加了模數（A/D）轉換器，將溫度信號轉換為數字信號，再通過數字處理電路進行補償，這種方法可以實現更高的頻率穩定度。

　　根據補償電路的具體實現方式，TCXO還可以分為多種類型。例如，微處理器補償晶體振蕩器（MTCXO）是一種相對較新的數字溫度補償晶體振蕩器，它利用微處理器進行溫度補償，具有更高的精度和穩定性。MTCXO通過內置的溫度傳感器實時監測環境溫度，并根據預設的補償算法調整振蕩頻率，以實現高精度的溫度補償。

　　除了上述分類，TCXO還可以根據其應用領域和性能指標進行分類。例如，高穩定度的TCXO器件，其精度可達±0.05ppm，適用于對頻率穩定度要求極高的場合，如衛星定位系統、移動通信基站等。而低功耗、小型化的TCXO則適用于便攜式電子設備，如手機、平板電腦等。

　　溫度補償晶體振蕩器的分類多樣，不同類型的TCXO在性能、成本和應用領域上各有特點。隨著電子技術的不斷發展，TCXO的性能也在不斷提高，向著高精度、低功耗和小型化的方向發展。未來，隨著5G、物聯網等新興技術的普及，TCXO將在更多領域發揮重要作用。

　　溫度補償晶體振蕩器的工作原理

　　溫度補償晶體振蕩器（Temperature Compensated Crystal Oscillator，簡稱TCXO）是一種通過附加的溫度補償電路來減少由周圍溫度變化引起的振蕩頻率變化量的石英晶體振蕩器。其主要目的是在一定的溫度范圍內保持輸出頻率的穩定，從而提高系統的性能和可靠性。

　　TCXO的工作原理基于對石英晶體振子頻率溫度漂移的補償。石英晶體振子的頻率特性通常呈現為一條三次曲線，即頻率隨溫度的變化呈現非線性關系。為了抵消這種非線性變化，TCXO通過溫度補償電路來調整振蕩回路中的負載電容或其他參數，從而實現頻率的穩定。

　　TCXO的溫度補償方法主要分為直接補償和間接補償兩種類型。直接補償方式是在振蕩回路中直接加入具有溫度敏感性的補償阻容網絡。這種網絡通常由熱敏電阻、電阻和電容組成，它們與石英晶體振子串聯。當溫度變化時，熱敏電阻的阻值和晶體等效串聯電容的容值相應變化，從而抵消或削減振蕩頻率的溫度漂移。直接補償方式的優點是電路簡單、成本較低，但其補償精度相對較低。

　　間接補償方式則是在振蕩回路之外設置一個溫度補償電路，通過產生一個隨溫度變化的電壓來改變石英晶體振子的負載電容，從而實現頻率的補償。間接補償方式又可以分為模擬式和數字式兩種。模擬式間接補償通過補償網絡輸出電壓直接驅動一個變容二極管，從而改變負載電容。這種補償方式能夠在較寬的溫度范圍內獲得較好的補償效果，目前應用較為廣泛。數字式間接補償則是通過溫度傳感器將溫度信號轉換為數字信號，經過數字處理后再轉換為模擬信號，驅動變容二極管。數字式補償方式具有更高的精度和穩定性，但其電路復雜、成本較高。

　　TCXO廣泛應用于各種通信、導航、雷達、衛星定位系統、移動通信、程控電話交換機、各類電子測量儀表等領域。由于其具有較高的頻率穩定度、體積小、功耗低等優點，TCXO在移動通信系統中得到了廣泛應用。例如，在移動電話中，TCXO作為基準振蕩器為發送信道提供頻率基準，同時作為接收通道的本機振蕩器，確保系統的頻率穩定性和可靠性。

　　溫度補償晶體振蕩器通過附加的溫度補償電路，有效地減少了由溫度變化引起的頻率漂移，從而在各種應用中提供了高穩定性和高可靠性的頻率基準。

　　溫度補償晶體振蕩器的作用

　　溫度補償晶體振蕩器（TCXO，Temperature Compensated Crystal Oscillator）是一種特殊的晶體振蕩器，其主要作用是在不同溫度環境下保持輸出頻率的高精度和穩定性。晶體振蕩器通常由石英晶體、IC芯片和封裝電路組成，其中石英晶體是最關鍵的組件，它能夠產生穩定的電信號。然而，石英晶體的頻率輸出會受到溫度變化的影響，導致頻率漂移。為了解決這一問題，TCXO引入了溫度補償技術。

　　TCXO的核心原理是在晶體振蕩器的電路中加入溫度敏感元件，如熱敏電阻、熱敏電容等，這些元件的電阻或電容特性會隨溫度變化而改變。通過監測這些特性的變化，并將其作為反饋信號輸入到晶體振蕩器的控制回路中，可以實現對晶體振蕩頻率的補償控制。具體來說，TCXO內部包含一個溫度傳感器和一個補償電路。溫度傳感器實時監測環境溫度，并將溫度信息轉換為電信號。補償電路根據這個電信號調整晶體振蕩器的負載電容或其他參數，從而抵消溫度變化對頻率的影響。

　　TCXO的主要優點包括：

　　高頻率穩定性：通過溫度補償，TCXO能夠在較寬的溫度范圍內保持輸出頻率的穩定性，通常可以達到±0.5×10^-6甚至更高的精度。

　　低功耗：TCXO通常具有較低的功耗，適用于便攜式和電池供電的設備。

　　快速啟動：TCXO能夠在短時間內達到穩定的振蕩狀態，適合需要快速啟動的應用場景。

　　小型化：隨著技術的發展，TCXO的體積不斷減小，目前已經可以做到非常小巧，適用于空間受限的設備。

　　TCXO廣泛應用于各種需要高頻率穩定性的領域，包括但不限于：

　　通信設備：如移動電話、基站、衛星通信等，需要在不同溫度環境下保持通信信號的穩定。

　　導航系統：如GPS接收器，需要高精度的時間基準來確保定位的準確性。

　　測量儀器：如頻率計、示波器等，需要穩定的頻率源來保證測量結果的準確性。

　　消費電子：如智能手表、藍牙設備等，需要在不同溫度環境下保持功能的正常運行。

　　溫度補償晶體振蕩器通過引入溫度補償技術，有效解決了石英晶體頻率受溫度影響的問題，提供了高精度、高穩定性的頻率輸出，廣泛應用于各種對頻率穩定性要求較高的領域。隨著技術的不斷進步，TCXO的性能將進一步提升，應用范圍也將不斷擴大。

　　溫度補償晶體振蕩器的特點

　　溫度補償晶體振蕩器（Temperature Compensated Crystal Oscillator，簡稱TCXO）是一種通過附加溫度補償電路來減少環境溫度變化引起的振蕩頻率變化的石英晶體振蕩器。TCXO的主要特點是能夠在較寬的溫度范圍內保持較高的頻率穩定度，適用于對頻率穩定性要求較高的應用場景。

　　TCXO具有較高的頻率穩定度。普通晶體振蕩器在溫度變化時，其振蕩頻率會發生漂移，這在某些精密應用中是不可接受的。TCXO通過內置的溫度補償電路，能夠有效地抵消溫度變化對振蕩頻率的影響，從而保持頻率的穩定性。例如，在-40°C至+85°C的溫度范圍內，TCXO的頻率/溫度特性可以達到±0.5×10^-6的最大值，這遠優于普通晶體振蕩器。

　　TCXO具有多種補償方式。根據補償方式的不同，TCXO可以分為直接補償和間接補償兩大類。直接補償型TCXO在振蕩回路中內置溫度補償電路，通過改變晶體振蕩器的負載電容來補償溫度變化引起的頻率漂移。間接補償型TCXO則在振蕩回路外部設置溫度補償電路，通過改變振蕩器的控制電壓來間接控制振蕩頻率。間接補償又可以分為模擬和數字兩種形式，數字補償型TCXO通過溫度傳感器將溫度信息轉換為數字信號，再經過數字信號處理后控制變容二極管，從而實現精確的溫度補償。

　　TCXO具有良好的啟動特性和低功耗。TCXO在啟動時能夠快速達到穩定的振蕩狀態，這對于需要快速響應的應用非常重要。此外，TCXO的功耗較低，適用于便攜式和電池供電的設備。例如，某些高穩定性的TCXO在5V±5%的電源電壓下，電流損耗不足2mA，這使得它們在移動通信設備中得到了廣泛應用。

　　TCXO具有多種輸出波形。TCXO可以輸出正弦波或方波，滿足不同應用場景的需求。例如，某些TCXO輸出正弦波，幅值為1Vpp，適用于需要低失真信號的應用；而另一些TCXO輸出方波，適用于數字電路和邏輯電路。

　　TCXO具有較高的抗干擾能力。由于TCXO采用了石英晶體作為振蕩元件，其頻率穩定性較高，不易受到外界電磁干擾的影響。此外，TCXO的溫度補償電路能夠有效地抑制溫度變化引起的頻率漂移，進一步提高了其抗干擾能力。

　　溫度補償晶體振蕩器具有較高的頻率穩定度、多種補償方式、良好的啟動特性和低功耗、多種輸出波形以及較高的抗干擾能力等特點。這些特點使得TCXO在通信、導航、雷達、衛星定位系統、移動通信、程控電話交換機、各類電子測量儀表等領域得到了廣泛應用。隨著技術的不斷進步，TCXO的性能將進一步提升，應用領域也將不斷擴大。

　　溫度補償晶體振蕩器的應用

　　溫度補償晶體振蕩器（TCXO，Temperature Compensated Crystal Oscillator）是一種通過附加的溫度補償電路來減小因環境溫度變化而引起的振蕩頻率變化的石英晶體振蕩器。由于其高精度和穩定性，TCXO在多個領域得到了廣泛應用。

　　在通信領域，TCXO發揮著至關重要的作用。無論是移動通信系統、衛星導航系統，還是無線傳輸模塊，TCXO都是不可或缺的組件。在移動電話中，TCXO作為基準振蕩器為發送信道提供頻率基準，同時作為接收通道的級本機振蕩器。另一只TCXO則作為第二級本機振蕩器，將其振蕩信號輸入到第二變頻器。移動電話要求的頻率穩定度通常在0.1～2.5ppm（-30～+75℃）之間，而TCXO能夠滿足這一要求，確保通信信號的穩定性和可靠性。

　　在導航和定位系統中，TCXO同樣扮演著重要角色。例如，在GPS（全球定位系統）中，TCXO提供了高精度的時間基準，這對于衛星信號的接收和處理至關重要。由于導航系統需要在各種環境條件下工作，TCXO的溫度補償特性能夠確保系統在不同溫度下的穩定運行，從而提高定位精度和可靠性。

　　在雷達系統中，TCXO的應用也非常廣泛。雷達系統需要高精度的頻率源來生成穩定的發射信號和接收信號。TCXO的高穩定性和低相噪特性使其成為雷達系統中理想的頻率源。通過使用TCXO，雷達系統能夠在各種環境條件下保持高性能，提高目標檢測和跟蹤的準確性。

　　在程控電話交換機和各類電子測量儀表中，TCXO也得到了廣泛應用。程控電話交換機需要高精度的時鐘信號來協調各個模塊的工作，TCXO能夠提供穩定的時鐘信號，確保交換機的正常運行。而在電子測量儀表中，TCXO的高精度和穩定性能夠提高測量結果的準確性和可靠性。

　　TCXO在航空航天領域也有重要應用。在衛星導航系統和通信設備中，TCXO能夠確保設備在極端溫度條件下的穩定運行，從而提高系統的可靠性和性能。航空航天設備對頻率穩定性的要求極高，TCXO的溫度補償特性使其成為這些領域的理想選擇。

　　溫度補償晶體振蕩器（TCXO）憑借其高精度、高穩定性和溫度補償特性，在通信、導航、雷達、程控電話交換機、電子測量儀表以及航空航天等領域得到了廣泛應用。隨著技術的不斷進步，TCXO的性能將進一步提升，應用范圍也將不斷擴大，為各個領域的電子設備提供更加穩定和可靠的頻率源。

　　溫度補償晶體振蕩器如何選型

　　溫度補償晶體振蕩器（Temperature Compensated Crystal Oscillator，簡稱TCXO）是一種能夠在一定溫度范圍內通過補償方式保持輸出頻率穩定的晶體振蕩器。TCXO廣泛應用于通信、導航、雷達、衛星定位系統、移動通信、程控電話交換機、各類電子測量儀表等領域。選型時需要考慮多個因素，包括頻率、溫度范圍、頻率穩定度、輸出波形、功耗、封裝形式等。以下是詳細的選型指南：

　　頻率：

　　標稱頻率：TCXO的標稱頻率是指振蕩器上標明的頻率。常見的頻率有10MHz、13.56MHz、15.36MHz、19.2MHz、26MHz、32.768kHz等。選擇時應根據具體應用需求確定所需的標稱頻率。

　　頻率準確度：頻率準確度是指在基準溫度（23℃±2℃）下，TCXO的頻率相對于其規定標稱值的允許偏差。通常以ppm（parts per million，百萬分之一）表示。例如，±1ppm表示頻率偏差在百萬分之一以內。

　　溫度范圍：

　　工作溫度范圍：TCXO的工作溫度范圍是指振蕩器能正常工作且頻率及其他性能均不超過規定允許偏差的溫度范圍。常見的工作溫度范圍有-20℃～+70℃、-40℃～+85℃等。選擇時應根據設備的工作環境確定所需的溫度范圍。

　　頻率穩定度：

　　頻率-溫度穩定度：頻率-溫度穩定度是指在規定溫度范圍內，TCXO輸出頻率的變化量相對于溫度范圍內輸出頻率極值之和的允許頻偏值。通常以ppm表示。例如，±0.5ppm表示在溫度變化時，頻率偏差在百萬分之零點五以內。

　　頻率老化：頻率老化是指TCXO輸出頻率隨時間的變化。通常用某一時間間隔的頻差來量度，如0至30天的總變化或1年內的預定總頻率變化等。

　　輸出波形：

　　輸出波形類型：TCXO的輸出波形類型可以是正弦波或方波。選擇時應根據具體應用需求確定所需的輸出波形類型。

　　功耗：

　　電流損耗：TCXO的電流損耗是指在正常工作條件下，振蕩器消耗的電流。選擇時應根據設備的功耗要求確定所需的電流損耗。例如，某些低功耗應用可能要求電流損耗低于2mA。

　　封裝形式：

　　封裝尺寸：TCXO的封裝尺寸有多種選擇，如3.2mm x 2.5mm、5.0mm x 3.2mm、7.0mm x 5.0mm等。選擇時應根據設備的尺寸限制確定所需的封裝尺寸。

　　封裝類型：TCXO的封裝類型有表面貼裝（SMD）和穿孔封裝（DIP）兩種。表面貼裝封裝適用于小型化和高密度組裝的應用，而穿孔封裝適用于傳統的插件組裝應用。

　　其他參數：

　　相位噪聲：相位噪聲是短期穩定度的頻域量度，用單邊帶譜中每1Hz帶寬的功率對載波功率的相位噪聲之比表示。選擇時應根據設備的噪聲要求確定所需的相位噪聲水平。

　　啟動時間：啟動時間是指TCXO從上電到達到穩定輸出頻率所需的時間。選擇時應根據設備的啟動速度要求確定所需的啟動時間。

　　具體型號推薦：

　　EPSON TXC-3225SA：

　　頻率范圍：10MHz～100MHz

　　溫度范圍：-40℃～+85℃

　　頻率穩定度：±0.5ppm

　　輸出波形：正弦波或方波

　　封裝尺寸：3.2mm x 2.5mm

　　電流損耗：1.5mA

　　Murata CMOS-32.768K：

　　頻率：32.768kHz

　　溫度范圍：-40℃～+85℃

　　頻率穩定度：±20ppm

　　輸出波形：方波

　　封裝尺寸：2.0mm x 1.6mm

　　電流損耗：0.5μA

　　Abracon ABT-100：

　　頻率范圍：10MHz～100MHz

　　溫度范圍：-40℃～+85℃

　　頻率穩定度：±0.1ppm

　　輸出波形：正弦波或方波

　　封裝尺寸：5.0mm x 3.2mm

　　電流損耗：2.5mA

　　Fox Electronics X3080：

　　頻率范圍：10MHz～100MHz

　　溫度范圍：-55℃～+85℃

　　頻率穩定度：±0.25ppm

　　輸出波形：正弦波或方波

　　封裝尺寸：7.0mm x 5.0mm

　　電流損耗：3.0mA

　　綜上所述，選型時應綜合考慮頻率、溫度范圍、頻率穩定度、輸出波形、功耗、封裝形式等參數，并根據具體應用需求選擇合適的TCXO型號。
