電流傳感電阻器的分類

　　電流傳感電阻器，也稱為分流電阻器，是一種用于測量電流的精密電阻器。它們通過檢測電阻器兩端的電壓降來間接測量流經它們的電流。根據歐姆定律（V=I×R），電阻器兩端的電壓與流經的電流成正比，因此通過測量電壓降，可以準確地計算出電流的大小。電流傳感電阻器廣泛應用于各種領域，如汽車工業、電源控制、電池管理系統、電機控制和過流保護等。

　　電流傳感電阻器可以根據不同的標準進行分類，主要包括以下幾種：

　　按材料分類：

　　金屬電阻器：金屬電阻器通常由銅、錳、鎳等金屬合金制成。它們具有較低的溫度系數，適合高精度測量。金屬電阻器的穩定性好，能夠承受較高的電流和功率。

　　薄膜電阻器：薄膜電阻器通常由金屬薄膜或金屬氧化物薄膜制成。它們具有較高的穩定性和可靠性，適用于高頻和高精度測量。薄膜電阻器的阻值范圍廣，可以滿足不同應用的需求。

　　厚膜電阻器：厚膜電阻器由陶瓷基板上的厚膜材料制成。它們具有較高的耐熱性和耐腐蝕性，適用于惡劣環境下的電流測量。

　　按結構分類：

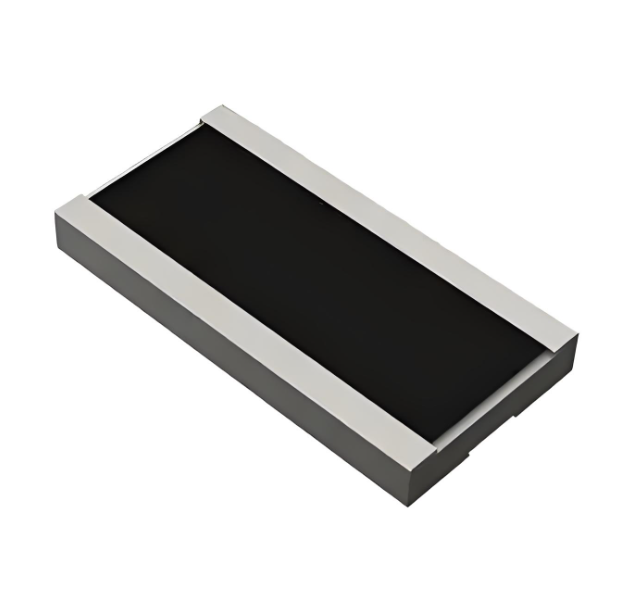

　　片式電阻器：片式電阻器通常采用表面貼裝技術（SMT）制造，具有體積小、安裝方便的特點。它們廣泛應用于印刷電路板（PCB）上的電流測量。

　　繞線電阻器：繞線電阻器由金屬絲繞在絕緣骨架上制成。它們具有較高的功率容量和穩定性，適用于大電流和高功率應用。

　　排電阻器：排電阻器是一種將多個分立電阻器集成在一起的組合型電阻器，也稱為集成型電阻器。它們具有體積小、安裝方便的特點，適用于多通道電流測量。

　　按精度分類：

　　高精度電阻器：高精度電阻器的阻值誤差通常在±0.1%以內，適用于對測量精度要求較高的應用，如精密儀器和控制系統。

　　普通精度電阻器：普通精度電阻器的阻值誤差通常在±1%到±5%之間，適用于對測量精度要求一般的應用，如電源管理和電機控制。

　　按功率分類：

　　低功率電阻器：低功率電阻器的功率容量通常在1W以下，適用于低電流和低功率應用。

　　中功率電阻器：中功率電阻器的功率容量通常在1W到10W之間，適用于中等電流和中等功率應用。

　　高功率電阻器：高功率電阻器的功率容量通常在10W以上，適用于大電流和高功率應用。

　　按溫度系數分類：

　　低溫度系數電阻器：低溫度系數電阻器的阻值隨溫度變化很小，適用于對溫度穩定性要求較高的應用。

　　高溫度系數電阻器：高溫度系數電阻器的阻值隨溫度變化較大，適用于需要溫度補償的應用。

　　電流傳感電阻器的市場也在不斷增長。隨著智能電網、電動汽車和工業自動化等領域的快速發展，對精確電流測量的需求不斷增加，推動了電流傳感電阻器市場的擴展。各大制造商也在不斷研發新技術，以提高產品的性能和可靠性，滿足市場的多樣化需求。

　　電流傳感電阻器的工作原理

　　電流傳感電阻器，也稱為分流電阻器，是一種用于測量和監控電流的電子元件。其工作原理基于歐姆定律，即電壓（V）等于電流（I）乘以電阻（R）。當電流流經電流傳感電阻器時，會在其兩端產生一個與電流成比例的電壓降。通過測量這個電壓降，可以準確地計算出流經電阻器的電流值。

　　電流傳感電阻器通常由高品質的電阻材料制成，這些材料具有低溫漂和高線性度的特點。常見的材料包括錳銅、鎳鉻合金和金屬氧化物等。這些材料的選擇確保了電阻器在不同溫度和環境條件下的穩定性和可靠性。電阻器的結構設計也非常重要，通常采用精密的制造工藝，以確保電流通過時產生的電壓降與電流成正比，并且能夠有效抵抗外部環境的影響。

　　電流傳感電阻器的工作原理可以分為以下幾個步驟：

　　電流通過電阻器：當電流流經電流傳感電阻器時，電阻器會消耗一部分電能，并將其轉化為熱能。這個過程遵循歐姆定律，即電壓降（V）等于電流（I）乘以電阻（R）。

　　產生電壓降：由于電阻器的電阻值是已知的，因此可以通過測量電阻器兩端的電壓降來計算電流的大小。電壓降的大小與電流成正比，這意味著電流越大，電壓降也越大。

　　測量電壓降：通常使用高精度的電壓測量設備，如運算放大器或電壓表，來測量電阻器兩端的電壓降。這些設備可以提供非常準確的電壓讀數，從而確保電流測量的精度。

　　計算電流值：通過測量得到的電壓降，可以使用歐姆定律來計算電流值。公式為：I = V / R，其中I是電流，V是電壓降，R是電阻值。

　　電流傳感電阻器具有多種優點，使其在測量和控制領域受到青睞：

　　高精度：能夠提供非常準確的電流測量，誤差極小。

　　低溫漂：在不同溫度下，其電阻值變化極小，確保測量的一致性。

　　良好的線性度：電壓與電流之間的關系非常線性，便于數據處理和分析。

　　寬頻帶特性：適用于高頻信號的測量，滿足現代電子設備的需求。

　　電流傳感電阻器的應用領域非常廣泛，主要包括：

　　電力監測：用于電力系統的電流監測與管理，確保電力設備的安全運行。

　　電池管理系統：在電動汽車和可再生能源系統中，用于實時監測電池的充放電狀態。

　　儀器儀表：應用于各種測量儀器中，如數字萬用表、示波器等。

　　工業自動化：在工業設備中用于電流監測和控制，提高生產效率。

　　電流傳感電阻器是現代電子設備中不可或缺的組件，其高精度和穩定性使其在電流測量和控制方面發揮著重要作用。通過了解其基本構造、工作原理、優點及應用領域，可以更好地選擇和使用這種關鍵元件。隨著科技的不斷進步，電流傳感電阻器的應用前景將更加廣闊。

　　電流傳感電阻器的作用

　　電流傳感電阻器（Current Sensing Resistor），也稱為分流電阻器（Shunt Resistor），是一種專門用于測量電流的電阻器。它通過將電流轉換為電壓信號，從而實現對電流的精確測量。電流傳感電阻器在電力電子、汽車電子、通信設備、工業自動化等領域有著廣泛的應用。

　　電流傳感電阻器的主要作用包括：

　　電流測量：電流傳感電阻器的基本功能是測量電路中的電流。當電流通過電阻器時，會在電阻器兩端產生一個與電流成正比的電壓降。通過測量這個電壓降，可以計算出通過電阻器的電流大小。這種測量方法簡單、可靠，適用于各種電流測量場合。

　　保護電路：電流傳感電阻器可以用于電路保護。通過監測電流的大小，可以及時發現電路中的異常情況，如過流、短路等。一旦檢測到異常電流，系統可以迅速采取措施，如切斷電源、觸發保護電路等，從而保護電路中的其他元件免受損壞。

　　功率管理：在電源管理和能量管理系統中，電流傳感電阻器可以用于監測和控制功率。通過準確測量電流，可以計算出電路的功率消耗，從而實現對電源的高效管理和優化。

　　反饋控制：在許多控制系統中，電流傳感電阻器可以作為反饋元件，用于實現閉環控制。通過實時監測電流的變化，控制系統可以動態調整輸出，以達到預期的控制效果。例如，在電機驅動器中，電流傳感電阻器可以用于監測電機的電流，從而實現對電機速度和扭矩的精確控制。

　　信號調理：電流傳感電阻器可以用于信號調理電路中。通過將電流信號轉換為電壓信號，可以方便地與其他電子元件（如放大器、模數轉換器等）接口，從而實現對信號的進一步處理和分析。

　　電流傳感電阻器的設計和選擇需要考慮多個因素，包括電阻值、功率額定值、溫度系數、精度等。電阻值的選擇應根據所需測量的電流范圍和電壓降要求來確定。功率額定值則決定了電阻器在工作時能夠承受的最大功率，以防止過熱損壞。溫度系數反映了電阻值隨溫度變化的程度，對于高精度測量應用，應選擇溫度系數低的電阻器。精度則是指電阻器的實際阻值與其標稱值之間的偏差，高精度的電阻器可以提供更準確的測量結果。

　　電流傳感電阻器在現代電子系統中扮演著重要角色。通過準確測量和監測電流，它可以實現對電路的保護、功率管理、反饋控制等功能，從而提高系統的性能和可靠性。

　　電流傳感電阻器的特點

　　電流傳感電阻器，也稱為分流器，是用于檢測電路中電流大小的關鍵元件。它們在汽車電子、工業控制、電源管理等領域有著廣泛的應用。電流傳感電阻器的特點主要體現在以下幾個方面：

　　低阻值：為了在檢測電流時盡量減少對電路的影響，電流傳感電阻器通常具有非常低的阻值，一般在毫歐（mΩ）甚至微歐（μΩ）級別。這樣可以確保在大電流通過時，電阻器上的電壓降保持在較低水平，從而減少功率損耗。

　　高精度：電流傳感電阻器需要能夠準確地反映電路中的電流值，因此對阻值的精度要求非常高。通常，這些電阻器的阻值誤差在±1%甚至更小，以確保檢測數據的準確性。

　　低溫度系數：電阻值會隨著溫度的變化而變化，這種變化會影響電流檢測的準確性。因此，電流傳感電阻器通常采用具有低溫度系數（TCR）的材料制造，如錳鎳銅合金（Manganin），其TCR可以低至幾ppm/K，從而在溫度變化時保持阻值的穩定性。

　　低熱電動勢：在不同材料的接觸面上會產生熱電動勢，這種效應在低阻值電阻器中尤為顯著。電流傳感電阻器需要具有低熱電動勢，以避免對檢測結果產生影響。例如，Manganin合金與銅在熱電動勢方面完全匹配，可以忽略這種效應。

　　高功率負荷能力：電流傳感電阻器需要能夠承受大電流通過時產生的功率負荷。因此，它們通常具有較高的功率負荷能力，可以在短時間內承受高電流沖擊而不損壞。

　　四端子連接技術：在低阻值電阻器的情況下，端子及引線的影響不能被忽略。為了提高檢測精度，電流傳感電阻器通常采用四端子連接技術，即在電阻材料兩端直接連接附加端子進行電壓檢測，從而消除引線電阻對檢測結果的影響。

　　高可靠性：電流傳感電阻器通常應用于關鍵的電路中，因此對可靠性的要求非常高。它們需要能夠在各種惡劣環境下長期穩定工作，如高溫、高濕、振動等。

　　小型化和集成化：隨著電子設備的小型化和集成化趨勢，電流傳感電阻器也在不斷向小型化和集成化方向發展。現代電流傳感電阻器通常具有緊湊的封裝形式，便于在有限的空間內安裝和使用。

　　電流傳感電阻器通過其低阻值、高精度、低溫度系數、低熱電動勢、高功率負荷能力、四端子連接技術、高可靠性和小型化等特點，確保了在各種應用場景中能夠準確、可靠地檢測電路中的電流，為系統的正常運行提供了重要保障。

　　電流傳感電阻器的應用

　　電流傳感電阻器（Current Sensing Resistor），也稱為檢流電阻器，是一種用于檢測電路中電流的電子元件。它們通過測量電阻兩端的電壓降來確定流經電路的電流大小。電流傳感電阻器在各種電子設備和系統中都有廣泛的應用，尤其是在需要精確電流監測和控制的場合。

　　在汽車電子系統中，電流傳感電阻器扮演著至關重要的角色。隨著電動汽車和混合動力汽車的普及，對電池管理和電機控制的需求日益增加。電流傳感電阻器可以用于監測電池的充放電電流，確保電池在安全范圍內工作，防止過充或過放。此外，它們還可以用于電機驅動電路中，監測電機繞組的電流，幫助控制器精確控制電機的運行狀態，提高系統的效率和可靠性。

　　在工業自動化領域，電流傳感電阻器同樣不可或缺。它們可以用于監測和控制各種電動機、變頻器和電源設備的電流。例如，在多相電機驅動器中，電流傳感電阻器可以用于檢測每相的電流，幫助控制器實現精確的相位控制和電流調節。在工業機器人和自動化生產線中，電流傳感電阻器可以用于監測伺服電機的電流，確保機器人的運動精度和穩定性。

　　在消費電子領域，電流傳感電阻器也有廣泛的應用。例如，在智能手機和平板電腦等便攜式設備中，電流傳感電阻器可以用于監測電池的充放電狀態，提供準確的電量顯示和充電管理。在電源適配器和充電器中，電流傳感電阻器可以用于檢測輸出電流，確保設備在安全電流范圍內工作，防止過流損壞。

　　在醫療設備中，電流傳感電阻器可以用于監測和控制各種醫療儀器的電流，確保設備的安全性和準確性。例如，在心電圖儀、血壓計和呼吸機等設備中，電流傳感電阻器可以用于檢測傳感器的電流，幫助設備實現精確的測量和控制。

　　電流傳感電阻器在各種電子設備和系統中都有廣泛的應用。它們通過精確的電流檢測和控制，幫助提高系統的效率、可靠性和安全性。隨著電子技術的不斷發展，電流傳感電阻器的應用領域將會更加廣泛，為各種電子設備和系統提供更加精確和可靠的電流監測和控制解決方案。

　　電流傳感電阻器如何選型

　　電流傳感電阻器（也稱為分流電阻器）在現代電子設備中扮演著至關重要的角色，特別是在汽車電子、電源管理和工業控制系統中。它們用于精確檢測電流，從而實現對電路的控制和保護。選擇合適的電流傳感電阻器需要考慮多個因素，包括阻值、精度、功率、溫度穩定性、封裝形式等。本文將詳細介紹如何選型電流傳感電阻器，并推薦一些常見的型號。

　　1. 阻值選擇

　　阻值是電流傳感電阻器最基本也是最重要的參數。阻值的選擇直接影響到電流檢測的精度和功耗。通常，阻值越低，功耗越小，但檢測電壓也越低，可能會影響檢測精度。阻值的選擇可以通過以下公式計算：

　　[ R = frac{U}{I} ]

　　其中，( R ) 是電阻值，( U ) 是期望的檢測電壓，( I ) 是最大電流。例如，如果最大電流為100A，期望的檢測電壓為1V，則阻值應選擇10mΩ。

　　2. 精度

　　精度是指電阻器的實際阻值與其標稱值之間的偏差。高精度的電阻器可以提高電流檢測的準確性。常見的精度等級有0.1%、0.05%、0.01%等。選擇時應根據具體應用的需求來確定。例如，對于高精度的電流檢測，可以選擇0.01%精度的電阻器。

　　3. 功率

　　電流傳感電阻器在工作時會產生功耗，功耗的大小由以下公式計算：

　　[ P = R imes I^2 ]

　　其中，( P ) 是功耗，( R ) 是電阻值，( I ) 是電流。選擇電阻器時，應確保其額定功率大于實際功耗，以避免電阻器過熱損壞。常見的功率等級有0.1W、0.5W、1W、5W等。

　　4. 溫度穩定性

　　溫度穩定性是指電阻器的阻值隨溫度變化的程度。溫度穩定性好的電阻器可以在不同溫度下保持穩定的阻值，從而提高電流檢測的精度。常見的溫度系數（TCR）有20ppm/°C、50ppm/°C、100ppm/°C等。選擇時應根據具體應用的溫度范圍來確定。例如，對于工作溫度范圍為-40°C至125°C的應用，可以選擇TCR為20ppm/°C的電阻器。

　　5. 封裝形式

　　封裝形式影響電阻器的安裝方式和空間占用。常見的封裝形式有貼片式（SMD）、插件式（THT）、螺釘端子等。選擇時應根據電路板的設計和安裝要求來確定。例如，對于高密度的電路板，可以選擇貼片式封裝的電阻器。

　　6. 其他參數

　　除了上述參數外，還應考慮電阻器的耐壓、工作溫度范圍、頻率特性等。例如，對于高壓應用，應選擇耐壓高的電阻器；對于高頻應用，應選擇頻率特性好的電阻器。

　　推薦型號

　　Isabellenhütte Manganin 電阻

　　阻值范圍：0.1mΩ至100mΩ

　　精度：0.01%

　　功率：1W至10W

　　TCR：20ppm/°C

　　封裝形式：螺釘端子

　　Vishay WSL 系列

　　阻值范圍：0.001Ω至0.1Ω

　　精度：0.1%

　　功率：0.5W至5W

　　TCR：50ppm/°C

　　封裝形式：貼片式

　　Bourns CSS 系列

　　阻值范圍：0.01Ω至1Ω

　　精度：0.05%

　　功率：1W至10W

　　TCR：20ppm/°C

　　封裝形式：插件式

　　TE Connectivity CTR 系列

　　阻值范圍：0.01Ω至10Ω

　　精度：0.1%

　　功率：0.1W至1W

　　TCR：100ppm/°C

　　封裝形式：貼片式

　　結論

　　選擇合適的電流傳感電阻器需要綜合考慮阻值、精度、功率、溫度穩定性、封裝形式等多個因素。通過合理選型，可以確保電流檢測的精度和可靠性，從而提高整個系統的性能。希望本文的介紹能幫助您更好地理解和選擇電流傳感電阻器。
