IGBT模塊引腳說明：原理、結構、應用與未來展望

　　IGBT（Insulated Gate Bipolar Transistor，絕緣柵雙極晶體管）模塊作為現代電力電子設備的核心功率器件，廣泛應用于變頻器、逆變器、UPS、新能源發電（光伏、風電）、電動汽車、軌道交通以及工業傳動等領域。其獨特的性能——兼具M(jìn)OSFET的高輸入阻抗、驅動簡單特性和雙極型晶體管的低通態壓降、高電流密度特性——使其成為中高功率變換的理想選擇。理解IGBT模塊的引腳功能是正確設計、安裝、調試和維護電力電子系統的基礎。本文將圍繞IGBT模塊的引腳，深入探討其背后的原理、內部結構、驅動與保護電路、應用案例、典型故障及未來發展趨勢，力求為讀者提供一個全面而詳盡的闡述。

　　第一章：IGBT模塊概述

　　1.1 IGBT技術的發展與電力電子的演進

　　電力電子技術自20世紀初萌芽以來，經歷了由機械式開關到晶閘管、GTO、BJT、MOSFET再到IGBT的革命性發展。早期的電力電子器件如晶閘管（SCR）主要用于低頻大功率整流和逆變，其控制復雜性高、關斷能力差限制了其應用范圍。隨著半導體技術的進步，BJT（雙極結型晶體管）和MOSFET（金屬氧化物半導體場效應晶體管）相繼出現。BJT的電流增益低，需要較大的基極驅動電流；MOSFET則具有開關速度快、驅動簡單等優點，但在大功率應用中，其通態電阻較大，損耗較高。

　　IGBT的誕生完美地結合了兩者的優勢：它擁有MOSFET的電壓控制特性（高輸入阻抗，易于柵極驅動），同時具備BJT的低通態壓降和高電流密度能力，從而有效地降低了導通損耗，并能承載更大的電流。這種“混血”器件的出現，極大地推動了電力電子技術向更高功率密度、更高效率、更小體積和更低成本的方向發展。IGBT模塊的出現，更是將多個IGBT芯片、續流二極管（FWD）、熱敏電阻等集成在一個封裝內，形成一個功能完備的功率單元，簡化了系統設計，提高了可靠性。從最初的穿孔式封裝到后來的壓接式和模塊化封裝，IGBT技術不斷演進，以適應不同應用場景的需求，其性能參數如耐壓、電流容量、開關速度、短路承受能力等也在持續提升。

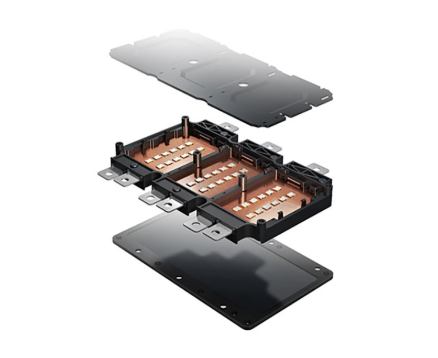

　　1.2 IGBT模塊的內部結構與分類

　　IGBT模塊并非單一的IGBT芯片，而是將多個IGBT芯片和與之并聯的續流二極管（FWD）集成在一個絕緣的封裝基板上。典型的IGBT模塊內部結構通常包括：IGBT芯片本身，用于承擔主電路的電流通斷；續流二極管（FWD），用于在感性負載下提供電流通路，防止過電壓；DCB（Direct Copper Bonded）陶瓷基板，提供電絕緣和散熱通道；銅基板/底板，用于機械支撐和進一步的散熱；引線鍵合（Bonding Wires），連接芯片與模塊引腳；硅凝膠填充，提供絕緣和保護；以及外殼，提供機械保護和密封。

　　根據其內部連接方式和拓?fù)浣Y(jié)構，IGBT模塊可以分為多種類型，以適應不同的功率變換需求。最常見的有：

　　半橋模塊（Half-Bridge Module）：由兩個IGBT和一個或兩個續流二極管串聯組成，是構建逆變器、變頻器等設備的常用單元。兩個IGBT分別控制正負半周的電流。

　　全橋模塊（Full-Bridge Module）：由四個IGBT和四個續流二極管組成，可用于單相全橋逆變或H橋直流斬波器。

　　六單元模塊（Six-Pack Module）：內部包含六個IGBT和六個續流二極管，常用于三相逆變器，每個橋臂包含兩個IGBT。

　　斬波器模塊（Chopper Module）：通常包含一個IGBT和一個續流二極管，用于直流斬波或升降壓變換。

　　PFC模塊（Power Factor Correction Module）：專為功率因數校正應用設計，通常集成IGBT、二極管和控制電路。

　　Boost模塊（升壓模塊）：包含一個IGBT和升壓二極管，常用于升壓變換器。

　　多合一模塊（All-in-one Module）：集成整流、逆變、制動等多種功能，例如PIM（整流-逆變-制動）模塊。

　　定制化模塊：根據特定應用需求設計的特殊拓?fù)浣Y(jié)構。

　　不同類型的模塊，其引腳的排列和功能定義會有所不同，但核心的原理和基本引腳（如柵極、發射極、集電極）是相通的。模塊化設計不僅提高了功率密度，也簡化了用戶在系統層面的集成工作，減少了分立器件帶來的布線復雜性、寄生參數以及散熱挑戰。

　　第二章：IGBT模塊的典型引腳及其功能

　　IGBT模塊的引腳是其與外部電路連接的接口，每個引腳都有其特定的功能。理解這些引腳的功能對于正確使用IGBT模塊至關重要。

　　2.1 主功率引腳

　　主功率引腳是IGBT模塊中承載主電路大電流的引腳，通常尺寸較大，以應對高電流和散熱需求。

　　2.1.1 集電極 (Collector, C)

　　功能描述：集電極是IGBT的主電流輸入端（對于N溝道IGBT，是電流流入的端子），它連接到直流母線（通常是正極）或者橋臂的公共點。在IGBT導通時，主電流從集電極流向發射極。集電極是IGBT承受最高電壓的端子之一，其電壓擺幅通常與直流母線電壓相當。在模塊內部，多個IGBT芯片的集電極可能并聯連接到同一個外部引腳，以增加電流容量。

　　重要性：集電極是IGBT耐壓能力的體現，其額定電壓（VCE）是選擇IGBT模塊的關鍵參數。在模塊應用中，集電極引腳的連接需要采用低電感設計，因?yàn)楦唠娏髯兓剩╠i/dt）會在此處引起較大的電壓尖峰，這可能導致過電壓關斷甚至器件損壞。因此，通常會使用粗壯的銅排或低電感疊層母線連接，并配合吸收電容（Snubber Capacitor）來抑制電壓尖峰。

　　連接特點：在半橋或全橋模塊中，通常會有多個集電極引腳，分別對應不同的IGBT單元。例如，在半橋模塊中，上管的集電極通常直接連接到直流正母線，下管的集電極連接到直流負母線，而它們的發射極則通過連接到交流輸出端。集電極引腳通常標記為C1、C2等或直接標示為P、N（代表正負母線連接點）。

　　2.1.2 發射極 (Emitter, E)

　　功能描述：發射極是IGBT的主電流輸出端（對于N溝道IGBT，是電流流出的端子），它連接到負載或者直流母線的另一端。在IGBT導通時，電流從集電極經過內部半導體結構流向發射極。發射極通常也是柵極驅動回路的參考點。

　　重要性：發射極引腳的重要性在于它是主電流回路的返回路徑。在許多IGBT模塊中，為了優化驅動電路的性能和減少共模干擾，發射極會分為兩個引腳：主功率發射極（Power Emitter, P_E）和開爾文發射極/輔助發射極（Kelvin Emitter / Auxiliary Emitter, K_E或E2）。主功率發射極承載流經IGBT的主電流，而輔助發射極則為柵極驅動器提供一個獨立的、無主電流干擾的參考電位。

　　連接特點：

　　主功率發射極（P_E）：尺寸與集電極相似，用于連接主電路的大電流。其連接方式也需要低電感設計。

　　輔助發射極（K_E或E2）：尺寸較小，僅用于柵極驅動信號的返回路徑。由于沒有大電流流過，它能夠提供一個更干凈的電壓參考，從而確保柵極電壓波形不受主電流回路中寄生電感引起的壓降影響，提高開關性能和可靠性。忽略輔助發射極而直接將驅動回路連接到主功率發射極，會導致柵極驅動電壓畸變，尤其是在高di/dt關斷時，主功率回路的寄生電感會在主發射極上產生電壓降，疊加到柵極驅動電壓上，可能導致錯誤關斷、增加開關損耗甚至損壞IGBT。

　　2.2 柵極驅動引腳

　　柵極驅動引腳是控制IGBT通斷的核心接口，它們連接到外部的柵極驅動電路。

　　2.2.1 柵極 (Gate, G)

　　功能描述：柵極是IGBT的控制端，其作用類似于MOSFET的柵極。通過在柵極和發射極之間施加一個正向電壓（通常為+15V），IGBT導通；施加一個負向電壓（通常為-5V至-15V）或0V，IGBT關斷。柵極是電壓控制型輸入，因此所需的驅動電流非常小，主要用于對柵極電容充放電。

　　重要性：柵極電壓的波形、上升沿和下降沿的速度、驅動電流的大小直接決定了IGBT的開關速度、開關損耗和可靠性。不恰當?shù)臇艠O驅動會導致IGBT工作在非理想狀態，例如：

　　驅動電壓過低：可能導致IGBT無法完全飽和導通，增加導通損耗。

　　驅動電壓過高：可能擊穿柵氧層，導致永久性損壞。

　　驅動電阻不合適：驅動電阻（RG）過小會使開關速度過快，引起高dv/dt和di/dt，可能導致EMI問題和過電壓尖峰；驅動電阻過大會使開關速度過慢，增加開關損耗。

　　負偏壓不足：關斷時未能施加足夠的負偏壓，可能導致IGBT在某些工況下誤導通或關斷不徹底。

　　連接特點：柵極引腳通常是模塊中尺寸較小的引腳，因?yàn)樗怀休d驅動電流。它通過驅動線路連接到柵極驅動芯片的輸出端。為了減少噪聲干擾，柵極驅動線路應盡可能短，并采用雙絞線或屏蔽線。

　　2.3 輔助信號引腳

　　除了主功率和柵極驅動引腳外，許多IGBT模塊還集成了用于監控和保護的輔助引腳。

　　2.3.1 熱敏電阻引腳 (NTC / Temperature Sensor, Th+, Th-)

　　功能描述：許多IGBT模塊內部會集成一個負溫度系數（NTC）熱敏電阻，用于實時監測模塊內部的溫度。NTC熱敏電阻的電阻值隨溫度升高而降低。通過測量其電阻值，可以間接獲取模塊的結溫或殼溫。

　　重要性：溫度是影響IGBT模塊可靠性和壽命的關鍵因素。過高的溫度會導致器件性能下降，甚至發生熱擊穿。通過熱敏電阻監測溫度，可以實現：

　　過溫保護：當模塊溫度超過預設閾值時，控制系統可以降低輸出功率或停止運行，防止模塊損壞。

　　溫度控制：基于溫度反饋，可以調整風扇轉速、水泵流量等散熱措施，實現更精確的溫度管理。

　　壽命預測：通過積累的溫度數據，可以更準確地評估模塊的剩余壽命。

　　連接特點：通常有兩個引腳，用于連接外部的測溫電路，形成分壓網絡，通過測量電壓變化來計算溫度。這些引腳通常標記為Th、Temp、NTC等。

　　2.3.2 發射極反饋/集電極電壓檢測引腳 (Sense Emitter / Collector Voltage Sense)

　　功能描述：某些高端或特定應用IGBT模塊可能會提供額外的感測引腳。

　　發射極反饋（Sense Emitter）：類似于輔助發射極，但可能用于更精細的電流或電壓檢測。

　　集電極電壓檢測（Collector Voltage Sense）：某些模塊可能引出集電極的監測點，用于監測集電極-發射極之間的電壓（VCE），以實現過流保護（去飽和保護）或故障檢測。

　　重要性：

　　去飽和保護（Desaturation Protection）：當IGBT發生短路或過流時，其集電極-發射極電壓會迅速上升。通過監測VCE，一旦其超過某個閾值（通常幾伏特），驅動電路可以立即觸發軟關斷，以保護IGBT。這是一個非常重要的過流保護機制。

　　故障診斷：通過監測$V_{CE}$波形，可以分析IGBT的開關狀態是否正常，是否存在開路或短路故障。

　　連接特點：這些引腳通常尺寸較小，連接到驅動電路或控制器的模擬輸入端。

　　2.3.3 其他輔助引腳

　　電源引腳 (Power Supply Pins)：對于一些集成度更高的智能功率模塊（IPM），其內部除了IGBT和驅動電路外，還可能包含控制邏輯、保護電路等，因此需要獨立的供電引腳（VCC, GND）。

　　故障輸出引腳 (Fault Output, FO)：IPM模塊通常會有一個或多個故障輸出引腳，用于指示模塊內部的過流、過壓、過溫、欠壓等保護事件。

　　復位引腳 (Reset)：用于清除故障狀態或復位模塊。

　　PWM輸入引腳 (PWM Input)：在IPM中，直接接收外部PWM信號，簡化了驅動接口。

　　第三章：IGBT模塊引腳的典型封裝與命名規范

　　IGBT模塊的封裝形式多種多樣，不同制造商也有自己的命名體系，但核心的引腳功能是相似的。

　　3.1 常見IGBT模塊封裝類型

　　IGBT模塊的封裝技術隨著功率等級和應用需求不斷發展，主要目的在于提高散熱效率、降低寄生參數、增強可靠性并實現小型化。

　　半橋模塊（Half-Bridge Module）：這是最常見和最基本的模塊單元，常用于構建三相逆變器。其引腳通常包括兩個柵極（G1, G2）、兩個主發射極（E1, E2）、兩個集電極（C1, C2），以及輔助發射極（K_E1, K_E2）和熱敏電阻引腳。例如，英飛凌的EconoDUAL?系列、三菱的CM系列等都有大量此類模塊。

　　六單元模塊（Six-Pack Module）：將三相逆變器所需的六個IGBT和六個續流二極管集成在一個模塊內，大大簡化了三相變頻器的設計和布線。引腳數量更多，通常包含六個柵極、六個主發射極、以及可能存在的多個輔助發射極和熱敏電阻引腳。

　　PIM模塊（Rectifier-Inverter-Brake Module）：集成了整流橋、三相逆變橋和制動單元（一個IGBT和二極管），適用于一體化驅動器。引腳包括交流輸入（R, S, T）、直流母線（P, N）、交流輸出（U, V, W）、制動IGBT的柵極和發射極，以及各種輔助控制和監測引腳。

　　低電感封裝：隨著開關頻率的提高，模塊內部和外部連接的寄生電感對開關性能的影響越來越大。制造商開發了多種低電感封裝技術，如Press-Fit（壓接引腳）、Chip-on-Busbar（芯片直接連接母線）、Low-Inductance Layout等，旨在減少引線鍵合的長度和數量，優化內部走線，從而降低寄生電感，抑制開關過程中的電壓尖峰和振蕩。例如，英飛凌的PrimePACK?系列、三菱的X-Series等都采用了先進的低電感設計。

　　集成智能模塊 (IPM)：IPM在IGBT模塊的基礎上，進一步集成了驅動電路、保護電路（如欠壓鎖定、過流、過溫、短路保護）甚至部分控制邏輯，形成一個高度集成的智能功率單元。IPM的引腳除了主功率和柵極控制外，還會包括電源輸入、故障輸出、PWM輸入等邏輯接口，極大簡化了用戶設計。其封裝尺寸通常比同等功率的分立IGBT模塊略大，但整體系統體積更小，可靠性更高。

　　3.2 制造商的命名規范與引腳標識

　　盡管不同制造商的引腳命名可能存在細微差異，但其核心功能是保持一致的。以下列舉一些常見的標識：

　　英飛凌（Infineon）：

　　C, E：集電極和發射極。

　　G：柵極。

　　E2, K_E：輔助發射極（Kelvin Emitter）。

　　Th：熱敏電阻。

　　P, N：直流母線正負極。

　　U, V, W：交流輸出端。

　　VCC,VDD：控制電源。

　　FO, FLT：故障輸出。

　　三菱（Mitsubishi Electric）：

　　P, N：直流母線正負極。

　　U, V, W：交流輸出。

　　G, E：柵極和主發射極。

　　G_E：柵極發射極（控制柵極和輔助發射極）。

　　AUX_E：輔助發射極。

　　NC：不連接。

　　VS：電壓檢測。

　　富士（Fuji Electric）：

　　C, E：集電極和發射極。

　　G：柵極。

　　E_C：控制發射極。

　　TC：熱敏電阻。

　　賽米控（Semikron）：

　　P, N：直流母線。

　　U, V, W：交流輸出。

　　G：柵極。

　　E：主發射極。

　　AUX_E：輔助發射極。

　　NTC：熱敏電阻。

　　在實際應用中，務必參考特定型號IGBT模塊的數據手冊（Datasheet）。數據手冊是獲取精確引腳定義、電氣特性、熱特性、應用指南和封裝尺寸等所有關鍵信息的最權威來源。數據手冊通常會提供詳細的內部電路圖、引腳布局圖和引腳功能表，這是進行正確設計和連接的基礎。忽略數據手冊而憑經驗進行連接是極其危險的行為。

　　第四章：IGBT模塊引腳的驅動與保護電路

　　正確理解IGBT模塊的引腳功能只是第一步，更重要的是如何通過外部電路來驅動和保護這些引腳，從而確保IGBT模塊安全、高效、可靠地工作。

　　4.1 柵極驅動電路設計與引腳連接

　　柵極驅動電路是IGBT模塊的“大腦”，其作用是根據控制信號，為IGBT的柵極提供合適的電壓和電流，使其快速導通和關斷。

　　4.1.1 柵極驅動電源

　　IGBT柵極通常需要一個雙極性電源供電，例如+15V和-5V到-15V。

　　+15V：用于IGBT導通時提供正向柵極電壓，確保IGBT充分飽和，降低導通損耗。

　　-5V到-15V：用于IGBT關斷時提供負向柵極電壓，加速關斷過程，防止誤導通，并提高抗噪聲能力。在關斷過程中，負偏壓可以有效抑制集電極-發射極電壓快速上升（dv/dt）引起的米勒效應（Miller Effect），避免柵極電壓被感應抬高而導致誤導通。

　　電源穩定性：驅動電源的穩定性至關重要，電壓紋波過大或電壓跌落可能導致驅動信號失真，影響IGBT性能。通常采用專用的隔離電源模塊（如DC-DC轉換器）為柵極驅動芯片供電，以實現主電路與控制電路的電氣隔離。

　　4.1.2 柵極電阻 (RG)

　　柵極電阻是柵極驅動電路中的一個關鍵元件，用于控制柵極電容的充放電速率，從而影響IGBT的開關速度和損耗。

　　導通電阻 (RGon)：影響IGBT的開通過程。減小$R_{Gon}$可以加速開通，降低開通損耗，但可能導致更大的di/dt和dv/dt，增加EMI和過電壓風險。

　　關斷電阻 (RGoff)：影響IGBT的關斷過程。減小$R_{Goff}$可以加速關斷，降低關斷損耗，但同樣會增加di/dt和dv/dt。

　　設計原則：通常會根據IGBT的數據手冊推薦值和實際應用需求來選擇RG。在某些情況下，為了優化開關波形，可能采用非對稱驅動電阻（即$R_{Gon}$和$R_{Goff}$不同）或兩級驅動電阻。選擇合適的$R_G$是在開關損耗、EMI、過電壓和可靠性之間取得平衡的關鍵。

　　4.1.3 柵極驅動芯片與隔離

　　驅動芯片：柵極驅動芯片是驅動電路的核心，它接收來自控制器的PWM信號，并將其轉換為高功率、高電壓擺幅的柵極驅動信號。驅動芯片通常具備強大的源/灌電流能力，以快速充放電IGBT的柵極電容。

　　隔離：由于IGBT的主電路通常工作在高電壓下，柵極驅動電路必須與主電路進行電氣隔離，以保護控制電路和操作人員。常見的隔離方式包括：

　　光耦隔離（Optocoupler Isolation）：通過光信號傳輸控制信號，實現電氣隔離。

　　脈沖變壓器隔離（Pulse Transformer Isolation）：通過磁耦合傳輸脈沖信號。

　　數字隔離器（Digital Isolator）：基于電容或磁場的隔離技術，具有高速、低功耗、小體積等優點。

　　輔助發射極（Kelvin Emitter）的連接：對于帶有輔助發射極引腳（K_E或E2）的IGBT模塊，柵極驅動芯片的返回地（SGND，Signal Ground）必須連接到輔助發射極。主功率發射極（P_E）則連接到主電路的負母線或負載。這種連接方式可以消除主功率回路中寄生電感在主發射極上產生的電壓降對柵極驅動電壓的干擾，確保柵極電壓的純凈性，從而優化開關性能，降低開關損耗，并避免誤導通。

　　4.2 保護電路設計

　　IGBT模塊的保護機制對于其長期可靠運行至關重要。

　　4.2.1 欠壓鎖定保護 (Under-Voltage Lockout, UVLO)

　　功能：當柵極驅動電源電壓低于IGBT正常導通所需的閾值時，驅動芯片會阻止IGBT導通。

　　重要性：驅動電源電壓不足會導致IGBT無法充分導通，進入線性區工作，從而產生巨大的導通損耗，甚至燒毀IGBT。UVLO確保只有在驅動電源正常時才允許IGBT工作。

　　4.2.2 過流保護（去飽和保護，Desaturation Protection）

　　功能：當IGBT發生短路故障（例如負載短路或橋臂直通）時，其集電極電流會急劇增加，導致IGBT從飽和區進入放大區（或稱去飽和區），此時集電極-發射極電壓（VCE）會迅速上升。驅動芯片通過監測VCE，一旦發現$V_{CE}$超過預設的去飽和閾值（通常為幾伏特），立即觸發保護動作。

　　保護動作：典型的去飽和保護會先通過“軟關斷”（Soft Shut-off）的方式來降低電流。軟關斷是指并非立即快速關斷IGBT，而是通過逐漸增加?xùn)艠O電阻或降低柵極電壓，緩慢地關斷IGBT，以抑制大電流快速關斷時引起的巨大電壓尖峰（Lleakage×di/dt）。隨后，驅動芯片會徹底關斷IGBT并輸出故障信號。

　　重要性：短路故障是IGBT最常見的致命故障模式之一。去飽和保護是防止短路電流損壞IGBT的關鍵保護措施，能夠有效地限制IGBT在短路情況下的能量應力。

　　4.2.3 過壓保護（鉗位電路/吸收電路，Snubber Circuit）

　　功能：在IGBT快速關斷感性負載時，主回路的寄生電感（Ls）會導致集電極-發射極電壓（VCE）產生超過直流母線電壓的尖峰（Ls×di/dt）。如果尖峰電壓超過IGBT的額定耐壓，將導致雪崩擊穿或永久性損壞。吸收電路（RC Snubber或RCD Snubber）或直流母線鉗位電路用于吸收或限制這些電壓尖峰。

　　連接：吸收電容通常并聯在IGBT模塊的主功率端子（集電極和發射極之間）附近，或直接并聯在直流母線上。連接吸收電容的引線應盡可能短，以減小寄生電感。

　　重要性：過電壓是IGBT的另一個主要失效模式。有效的過壓保護能夠確保IGBT在正常和瞬態工作條件下都能安全運行。

　　4.2.4 過溫保護

　　功能：通過IGBT模塊內部集成的NTC熱敏電阻引腳，監測模塊的溫度。當溫度超過安全閾值時，控制系統可以觸發保護，例如降低輸出功率，關斷IGBT，或啟動額外的冷卻措施。

　　重要性：高溫會加速IGBT的老化，降低其壽命，甚至導致熱擊穿。過溫保護是確保IGBT在允許工作溫度范圍內運行的關鍵。

　　4.2.5 短路承受時間（Short Circuit Withstand Time, SCWT）

　　功能：盡管有去飽和保護，但I(xiàn)GBT仍需要具備一定的短路承受能力。SCWT是指IGBT在發生短路故障后，從故障發生到被驅動電路關斷之前，能夠承受短路電流的持續時間。這個時間通常在幾微秒到十幾微秒。

　　重要性：SCWT是衡量IGBT抗短路能力的重要參數。驅動電路的響應速度必須足夠快，以確保在SCWT之內實現關斷，從而保護IGBT不被損壞。

　　第五章：IGBT模塊引腳的應用實例與設計考量

　　理解IGBT模塊的引腳及其功能是成功應用的基礎。在實際設計中，還需要考慮許多因素，以確保系統的高效、可靠運行。

　　5.1 典型應用中的引腳連接

　　5.1.1 三相逆變器應用

　　在一個典型的三相逆變器中，通常使用一個六單元IGBT模塊或三個半橋IGBT模塊。

　　主功率引腳連接：

　　直流母線正極P連接到上橋臂IGBT的集電極。

　　直流母線負極N連接到下橋臂IGBT的發射極。

　　U、V、W相交流輸出連接到每個橋臂的中點（上橋臂IGBT的發射極與下橋臂IGBT的集電極的連接點）。

　　柵極驅動引腳連接：

　　每個IGBT的柵極（G）通過一個獨立的隔離柵極驅動器連接到控制器（DSP/MCU）的PWM輸出。

　　每個IGBT的輔助發射極（K_E）連接到對應柵極驅動器的信號地。如果模塊沒有輔助發射極，則驅動器的信號地連接到主功率發射極，但需注意可能引入的共模干擾。

　　熱敏電阻引腳連接：連接到控制器的ADC輸入端，用于溫度監測和保護。

　　5.1.2 直流斬波器應用

　　直流斬波器通常使用一個IGBT模塊。

　　主功率引腳連接：

　　IGBT的集電極連接到直流電源正極。

　　IGBT的發射極連接到負載。

　　續流二極管并聯在IGBT兩端，其陽極連接到IGBT發射極，陰極連接到集電極。

　　柵極驅動引腳連接：

　　柵極（G）連接到柵極驅動器輸出。

　　輔助發射極（K_E）連接到柵極驅動器信號地。

　　5.2 布局布線與寄生參數抑制

　　合理的PCB布局布線對于IGBT模塊的性能至關重要。不佳的布線會導致大的寄生電感和電容，引起電壓尖峰、振鈴、EMI問題和開關損耗增加。

　　直流母線設計：

　　低電感母線：直流母線（特別是連接到IGBT模塊P和N引腳的母線）應采用疊層母線（Laminated Busbar）或?qū)挾痰你~排，以最大限度地減小寄生電感。大的寄生電感會導致開關關斷時產生嚴重的過電壓尖峰。

　　直流母線電容：靠近IGBT模塊放置足夠大的直流母線支撐電容（通常是薄膜電容和電解電容組合），用于提供開關電流通路和吸收紋波電流。這些電容的引線也應盡可能短。

　　柵極驅動回路：

　　短而直的走線：柵極驅動信號線（G-K_E）應盡可能短且遠離主功率回路，以減少電磁干擾。

　　雙絞線：如果驅動信號線較長，建議采用雙絞線（柵極信號線與輔助發射極線雙絞），以抵消共模噪聲的影響。

　　獨立的柵極電阻：每個IGBT的柵極驅動回路都應有獨立的柵極電阻，以便分別優化其開關特性。

　　吸收電路（Snubber）的布線：吸收電容應緊密地并聯在IGBT模塊的主功率引腳上，其引線長度應最小化，以確保其有效抑制開關電壓尖峰。

　　5.3 熱管理與散熱設計

　　IGBT模塊的性能和壽命與其工作溫度密切相關。有效的散熱設計是保證模塊可靠運行的關鍵。

　　散熱路徑：IGBT芯片產生的熱量需要通過硅凝膠、陶瓷基板、銅底板、導熱硅脂、散熱器最終傳遞到環境空氣中。

　　導熱硅脂：在模塊底板和散熱器之間涂抹均勻的導熱硅脂，以減小熱阻。

　　散熱器選擇：根據模塊的功耗、環境溫度和允許的結溫，選擇合適的散熱器類型（風冷、水冷等）和尺寸。水冷散熱器通常能提供更高的散熱效率，適用于大功率應用。

　　風扇/水泵：確保散熱器有足夠的風量或水流量，帶走熱量。

　　溫度監測：利用模塊內部的熱敏電阻引腳實時監測模塊溫度，并根據溫度反饋調整散熱策略或觸發過溫保護。

　　5.4 可靠性與故障診斷

　　IGBT模塊的可靠性是整個電力電子系統的關鍵。除了良好的設計和散熱，故障診斷也至關重要。

　　應力管理：確保IGBT模塊在額定電壓、電流和溫度范圍內運行，避免過壓、過流、過溫應力。

　　壽命預測：IGBT模塊的壽命受到功率循環（Power Cycling）和溫度循環（Thermal Cycling）的影響。通過對引腳溫度的監測，結合制造商提供的壽命曲線，可以對模塊的剩余壽命進行粗略估計。

　　故障診斷：利用驅動器的故障輸出引腳、去飽和保護反饋信號、溫度反饋等，結合波形分析，可以診斷出IGBT的常見故障，如短路、開路、柵極驅動故障、過溫等。

　　預防性維護：基于運行數據和故障診斷，可以制定預防性維護計劃，例如定期檢查散熱器、更換冷卻液、檢查連接螺釘松緊度等。

　　第六章：IGBT模塊引腳的未來發展趨勢

　　隨著電力電子技術的不斷進步，IGBT模塊的引腳技術和封裝形式也在不斷演進，以滿足更高功率密度、更高效率、更小體積、更低成本和更高可靠性的需求。

　　6.1 更低的寄生參數與更高集成度

　　封裝優化：未來的IGBT模塊將進一步優化內部布局和引線鍵合技術，例如采用更先進的燒結技術（Sintering Technology）替代傳統焊接，以消除鍵合線，從而大幅降低內部寄生電感和熱阻，提高電流密度和可靠性。例如，雙面散熱模塊（Double-Sided Cooling）通過芯片兩側的散熱，顯著提升了散熱效率。

　　集成度提升：智能功率模塊（IPM）將變得更加普遍和復雜。除了IGBT芯片和驅動保護電路，IPM可能會集成更先進的控制算法、通信接口、故障診斷與預測性維護功能，甚至片上電流和電壓傳感器。這意味著未來IPM的引腳會更加豐富，包括更多的數字通信接口（如SPI、I2C）、更精細的模擬量輸出和更智能的控制輸入。

　　模塊化與標準化：雖然各制造商有自己的封裝，但為了方便用戶設計，未來可能會出現更多標準化、通用化的模塊封裝和引腳定義，減少不同產品之間的兼容性問題。

　　6.2 寬禁帶半導體（SiC/GaN）對引腳技術的影響

　　碳化硅（SiC）和氮化鎵（GaN）等寬禁帶半導體材料具有更高的臨界擊穿電場、更高的電子飽和漂移速度和更高的熱導率，使得基于SiC MOSFET或GaN HEMT的功率器件能夠在更高頻率、更高溫度和更高電壓下工作，且具有更低的開關損耗和更小的體積。

　　對引腳的需求：SiC和GaN器件的極高開關速度（dv/dt和di/dt）對模塊引腳的低寄生電感要求更為嚴苛。傳統的引線鍵合封裝可能無法滿足其性能需求，因此，**無鍵合線（Wire-Bond-Free）或低寄生電感（Low-Inductance）**的封裝技術將成為主流，例如基于平面互連技術、嵌入式芯片封裝（Embedded Chip Packaging）或模塊內部集成疊層母線。這些新封裝的引腳布局將更加緊湊，以最大限度地縮短電流路徑。

　　對輔助引腳的需求：高頻開關意味著對信號完整性和噪聲抑制提出更高要求。用于電流和電壓傳感的輔助引腳需要更精確、更抗干擾的設計。可能出現更多用于共模噪聲抑制、差分信號傳輸?shù)妮o助引腳。

　　熱敏電阻的演進：隨著SiC器件工作溫度的提高，對熱敏電阻的耐溫性能和測溫精度也提出了更高要求，甚至可能集成基于SiC材料的片上溫度傳感器。

　　6.3 傳感與智能互聯

　　集成傳感器：未來的IGBT模塊可能會在引腳上集成更多的傳感器，例如基于霍爾效應或分流電阻的電流傳感器、基于壓電效應的應力傳感器，以及更高精度的溫度傳感器。這些傳感器的輸出可以通過數字接口直接傳輸給控制器，實現更精確的電流、電壓、溫度監測，從而支持更高級的保護和控制策略。

　　數字通信接口：傳統的模擬信號引腳可能會被更高效的數字通信接口所取代，例如基于CAN、EtherCAT或光纖通信的接口，用于傳輸控制信號、狀態信息、故障數據和診斷數據。這將大大減少引腳數量和布線復雜性，提高抗干擾能力。

　　預測性維護：通過對模塊內部溫度、電流、電壓等參數的實時監測和歷史數據分析（可能通過額外的診斷引腳輸出），結合人工智能和大數據技術，可以更準確地預測模塊的壽命和潛在故障，實現真正的預測性維護，減少停機時間。

　　第七章：結論

　　IGBT模塊的引腳不僅僅是物理連接點，它們是理解IGBT模塊工作原理、進行系統設計、實現性能優化和確保可靠運行的關鍵。從主功率引腳承載大電流，到柵極引腳控制開關動作，再到輔助引腳提供重要的反饋和保護功能，每一個引腳都扮演著不可或缺的角色。

　　隨著電力電子技術的不斷進步，特別是寬禁帶半導體材料的崛起，IGBT模塊的封裝和引腳技術將繼續向著更低寄生參數、更高集成度、更智能化和更可靠的方向發展。對于工程師而言，持續學習最新的模塊技術，深入研究其數據手冊，并注重實際應用中的布局布線、散熱和保護設計，是確保電力電子系統高效、穩定、可靠運行的根本。
