HY1707場效應管：深入解析及其應用

　　場效應管（Field-Effect Transistor, FET）是一種重要的半導體器件，它通過控制電場的效應來改變半導體材料的導電性，從而實現電流的放大和開關功能。在眾多場效應管型號中，HY1707 作為一款常見的功率MOSFET，在開關電源、電機驅動、逆變器等領域有著廣泛的應用。深入理解其各項參數，對于正確選擇和設計電路至關重要。

　　1. HY1707概述

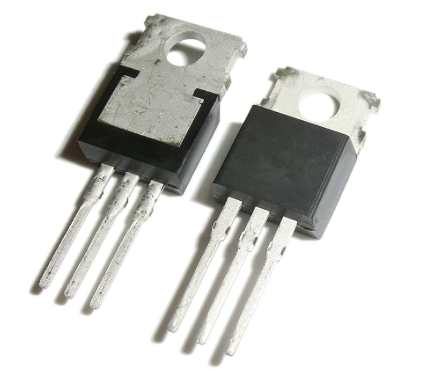

　　HY1707是一款N溝道增強型功率MOSFET。這意味著它主要利用電子作為載流子，并且只有在柵極與源極之間施加正電壓時（即柵源電壓$V_{GS}$大于開啟電壓$V_{GS(th)}$），溝道才會形成并允許電流通過。這種增強型特性使其在開關應用中表現出色，因為在無控制信號時，器件默認處于關斷狀態，安全性更高。功率MOSFET的設計目標是在高電流和高電壓下實現低導通損耗和快速開關速度，HY1707正是為了滿足這些需求而生。其封裝形式通常采用TO-220或TO-247等標準功率封裝，以利于散熱和電路板安裝。

　　2. 主要電學參數解析

　　HY1707的關鍵電學參數決定了其在電路中的性能表現。理解這些參數的含義及其相互關系，對于優化電路設計至關重要。

　　2.1 漏源電壓 (VDSS)

　　漏源電壓，通常被稱為最大漏源擊穿電壓，是指柵源電壓$V_{GS}為0時，漏極與源極之間所能承受的最大電壓。這個參數是MOSFET最重要的耐壓指標。對于HY1707而言，其V_{DSS}一般在70V左右。這意味著在電路設計中，施加在漏源之間的電壓不應超過此值，否則可能導致器件永久性損壞。在實際應用中，為了確保可靠性，通常會在V_{DSS}的基礎上留有足夠的裕量，例如，實際工作電壓可能只達到V_{DSS}$的70%或80%。過高的漏源電壓會導致雪崩擊穿，從而使器件失效。

　　2.2 漏極電流 (ID)

　　漏極電流是MOSFET在正常工作狀態下，漏極能夠持續流過的最大電流。這個參數通常在一定的封裝溫度下給出，例如TC=25°C。對于HY1707，其ID通常在70A到80A之間。然而，需要注意的是，這個最大電流值是在理想散熱條件下的理論值。在實際應用中，由于散熱條件的限制，器件的實際最大工作電流往往會低于標稱值。如果漏極電流超過此值，可能會導致器件過熱，甚至熱擊穿。為了應對短時高電流沖擊，MOSFET還會有一個脈沖漏極電流 (IDM) 參數，其值遠高于連續漏極電流，但這種高電流只能持續非常短的時間。

　　2.3 柵源電壓 (VGS)

　　柵源電壓是控制MOSFET導通與截止的關鍵參數。它包括兩個重要的子參數：

　　最大柵源電壓 (VGS(max))：這是柵極與源極之間所能施加的最大電壓，通常為$pm 20V$。超過這個電壓，柵極氧化層可能會被擊穿，導致器件永久性損壞。因此，在驅動電路設計中，必須確保柵源電壓在安全范圍內。

　　柵源開啟電壓 (VGS(th))：也稱為閾值電壓，是指在給定漏極電流下，使MOSFET開始導通所需的最小柵源電壓。對于HY1707，這個值通常在2V到4V之間。當$V_{GS}低于V_{GS(th)}時，MOSFET處于截止狀態；當V_{GS}高于V_{GS(th)}時，MOSFET開始導通，且隨著V_{GS}$的增加，溝道電阻減小，漏極電流增大。

　　2.4 導通電阻 (RDS(on))

　　導通電阻是指當MOSFET完全導通時，漏極與源極之間的等效電阻。這是一個非常關鍵的參數，因為它直接影響到MOSFET的導通損耗。導通損耗可以用$P_{on} = I_D^2 cdot R_{DS(on)}$來計算。對于功率MOSFET而言，$R_{DS(on)}$越小越好。HY1707的$R_{DS(on)}$通常在幾毫歐姆（mΩ）的量級，例如6mΩ。這個值通常在特定的柵源電壓（如$V_{GS} = 10V$）和漏極電流下測得。值得注意的是，$R_{DS(on)}$會隨著溫度的升高而增大，因此在高溫環境下，導通損耗會相應增加。

　　2.5 跨導 (gm)

　　跨導是衡量MOSFET電壓控制電流能力的參數，定義為漏極電流變化量與柵源電壓變化量之比，即gm=ΔVGSΔID。高跨導意味著MOSFET對柵源電壓的變化更為敏感，能夠提供更大的電流增益。這對于放大電路的設計尤為重要。對于開關應用，高跨導也有助于實現更快的開關速度，因為它意味著在柵極電壓小幅變化時，漏極電流能夠迅速響應。

　　3. 動態參數與開關特性

　　MOSFET在開關應用中，其動態參數和開關速度至關重要。這些參數決定了器件在導通和截止過程中的損耗和響應時間。

　　3.1 輸入電容 (Ciss)

　　輸入電容是MOSFET柵極與源極之間的等效電容，主要由柵源電容$C_{GS}$和柵漏電容$C_{GD}$（米勒電容）組成。Ciss=CGS+CGD。在開關過程中，驅動電路需要對這個電容進行充電和放電，才能改變柵極電壓，從而控制MOSFET的導通和截止。因此，輸入電容越大，驅動所需的電荷量就越多，開關速度就越慢，驅動損耗也越大。對于HY1707，其$C_{iss}$通常在幾千皮法（pF）的范圍。

　　3.2 輸出電容 (Coss)

　　輸出電容是漏極與源極之間的等效電容，主要由漏源電容$C_{DS}和柵漏電容C_{GD}$組成。Coss=CDS+CGD。在開關過程中，輸出電容的充放電也會影響開關速度和損耗，特別是在關斷時，它與負載并聯，會影響漏源電壓的下降速度。

　　3.3 反向傳輸電容 (Crss)

　　反向傳輸電容就是柵漏電容CGD。這個電容被稱為米勒電容，因為它在MOSFET開關過程中會產生米勒效應。當漏源電壓發生快速變化時，$C_{GD}$會將這種變化反饋到柵極，從而延長開關時間。$C_{rss}越小，米勒效應越弱，開關速度越快。因此，對于高速開關應用，選擇具有小C_{rss}$的MOSFET非常重要。

　　3.4 柵極電荷 (Qg)

　　柵極電荷是指在將MOSFET從完全關斷狀態驅動到完全導通狀態所需的總電荷量。它包括柵源電荷Qgs、米勒平臺電荷$Q_{gd}$和柵漏電荷$Q_{g(off)}$。Qg是衡量驅動電路能力的重要參數。驅動電路需要提供足夠的電流來對柵極電容進行充放電，以實現快速開關。Qg越大，驅動電路需要提供的峰值電流越大，或者開關時間越長。對于HY1707，其Qg通常在幾十納庫侖（nC）的范圍。

　　3.5 開關時間

　　開關時間包括開啟延遲時間 (td(on))、上升時間 (tr)、關斷延遲時間 (td(off)) 和 下降時間 (tf)。這些參數共同決定了MOSFET的開關速度。

　　開啟延遲時間 (td(on))：從柵極電壓達到閾值電壓開始到漏極電流開始上升的時間。

　　上升時間 (tr)：從漏極電流達到其最終值的10%到90%所需的時間。

　　關斷延遲時間 (td(off))：從柵極電壓開始下降到漏極電流開始下降的時間。

　　下降時間 (tf)：從漏極電流達到其最終值的90%到10%所需的時間。

　　這些時間越短，意味著MOSFET的開關速度越快，在高頻應用中，這可以顯著減少開關損耗。

　　4. 熱學參數與可靠性

　　功率MOSFET在工作過程中會產生熱量，這些熱量必須有效地散發出去，否則會引起器件溫度升高，甚至導致熱擊穿。因此，熱學參數對于MOSFET的長期可靠性至關重要。

　　4.1 結溫 (TJ)

　　結溫是MOSFET內部PN結的溫度。這是器件最敏感的溫度點，也是決定器件壽命和可靠性的關鍵參數。所有MOSFET都規定了一個最大允許結溫，通常在150°C到175°C之間。HY1707的最大結溫也在此范圍內。長時間工作在接近或超過最大結溫的環境下，會大大縮短器件的壽命。

　　4.2 存儲溫度 (Tstg)

　　存儲溫度是指MOSFET在不工作狀態下所能承受的最低和最高溫度。這個參數通常比工作結溫范圍更寬，例如$-55^circ C到150^circ C$。

　　4.3 瞬態熱阻 (RθJC 和 RθJA)

　　瞬態熱阻是衡量器件散熱能力的參數，表示單位功率損耗下器件溫度升高的程度。

　　結到殼熱阻 (RθJC)：表示從器件內部PN結到封裝外殼的熱阻。這個值越小，熱量從結到外殼的傳遞效率越高。

　　結到環境熱阻 (RθJA)：表示從器件內部PN結到周圍環境的熱阻。這個值包含了封裝本身的熱阻以及散熱器和周圍空氣的熱阻。

　　熱阻的單位是$^circ C/W$。通過熱阻，可以計算出在一定功耗下，器件的結溫。例如，結溫TJ=TC+PD?RθJC，其中TC是外殼溫度，PD是器件功耗。選擇低熱阻的器件和有效的散熱方案是確保MOSFET可靠工作的關鍵。

　　5. 體二極管特性

　　功率MOSFET內部通常集成了一個反并聯的體二極管（也稱為寄生二極管）。這個二極管是由于MOSFET的PN結結構自然形成的。

　　5.1 源漏二極管連續正向電流 (IS)

　　源漏二極管連續正向電流是體二極管在正向偏置下能夠連續流過的最大電流。這個參數在一些應用中非常重要，例如在感性負載電路中，當MOSFET關斷時，感性負載產生的反電動勢會通過體二極管提供續流通路，從而保護MOSFET不被過壓損壞。

　　5.2 源漏二極管反向恢復時間 (trr)

　　源漏二極管反向恢復時間是體二極管從正向導通狀態突然反向偏置時，電流從正向變為反向，再恢復到零所需的時間。在這個過程中，二極管會產生反向恢復電流和反向恢復電荷。對于高頻開關應用，較長的反向恢復時間會導致額外的損耗，因為在反向恢復過程中，MOSFET可能尚未完全關斷，此時電壓和電流同時存在，從而產生瞬時功耗。因此，低$t_{rr}$對于高頻應用是有利的。

　　6. 應用考量與選型指導

　　在實際電路設計中，選擇合適的HY1707或其他MOSFET型號，需要綜合考慮上述各項參數以及具體的應用需求。

　　6.1 功率損耗與散熱設計

　　總功率損耗主要包括導通損耗和開關損耗。 導通損耗：Pon=ID2?RDS(on)。在選擇MOSFET時，應根據最大工作電流選擇$R_{DS(on)}$盡可能小的器件。 開關損耗：Psw=21(VDS?ID?(tr+tf)?fsw)。開關損耗與開關頻率成正比，因此在高頻應用中，應選擇具有更短開關時間（更小電容和電荷）的MOSFET。 散熱設計：根據總功率損耗和器件熱阻，計算出實際工作結溫，確保其低于最大允許結溫。這可能需要加裝散熱片，甚至強制風冷。

　　6.2 柵極驅動電路設計

　　柵極驅動電路的目的是為MOSFET的柵極提供足夠的電壓和電流，使其能夠快速、可靠地導通和截止。

　　驅動電壓：通常需要VGS≥10V以確保MOSFET完全導通，使$R_{DS(on)}$達到最小值。

　　驅動電流：為了實現快速開關，驅動電路必須能夠提供足夠的峰值電流來對柵極電容進行快速充放電。柵極電荷Qg是設計驅動電路的重要參考。

　　驅動電阻：在柵極串聯一個電阻可以限制柵極電流，抑制振蕩，并調節開關速度。

　　6.3 安全工作區 (SOA)

　　安全工作區 (SOA) 曲線是MOSFET數據手冊中非常重要的圖表，它描繪了在不同脈沖寬度下，MOSFET能夠承受的漏源電壓和漏極電流的組合范圍。在設計電路時，器件的瞬時工作點必須始終處于SOA曲線之內，以避免器件損壞。

　　7. 總結

　　HY1707作為一款成熟的功率MOSFET，憑借其優異的導通特性、開關速度和耐壓能力，在各種電力電子應用中扮演著重要的角色。深入理解其各項電學參數、動態參數和熱學參數，并結合具體的應用場景進行綜合分析，是成功設計和優化高性能、高可靠性電力電子系統的關鍵。無論是面對開關電源、電機控制還是逆變器等應用，精確地選擇和使用HY1707，都將為系統的穩定運行提供堅實的基礎。
