LM2576 中文數據手冊

　　1. 引言

　　LM2576系列穩壓器是美國國家半導體公司（現已被德州儀器收購）推出的一款單片集成電路，專為降壓型開關穩壓器應用而設計。它能夠驅動高達1A的負載，并具有出色的線路和負載調整率。LM2576集成了所有必要的開關、控制和保護功能，大大簡化了DC-DC轉換器的設計。其固定輸出電壓版本有3.3V、5V、12V、15V以及可調版本，極大地拓寬了其應用范圍。相較于傳統的線性穩壓器，LM2576以其更高的效率顯著降低了功耗，尤其是在輸入電壓與輸出電壓壓差較大的情況下，其優勢更為明顯。本手冊將深入探討LM2576的各項技術細節，幫助設計人員充分理解并有效地應用這款強大的電源管理IC。

　　2. LM2576 主要特性

　　LM2576之所以在電源管理領域占據一席之地，得益于其一系列顯著的特性，這些特性使其在成本、性能和易用性之間取得了良好的平衡。

　　固定輸出電壓版本與可調版本： LM2576系列提供了多種固定輸出電壓版本，包括3.3V、5V、12V和15V，可以直接滿足大多數常見應用的需求，無需額外的分壓電阻。此外，LM2576還提供了可調輸出電壓版本（LM2576-ADJ），允許用戶通過外部電阻分壓器來設定所需的輸出電壓，從而極大地增加了設計的靈活性，使其能夠適應更廣泛的電壓要求，從1.23V到37V（高壓版本為57V）的輸出電壓范圍。這種多樣性使得LM2576能夠適用于各種不同的電源需求場景。

　　1A 輸出電流能力： LM2576能夠穩定地提供高達1A的輸出電流，這對于許多中等功率的應用而言已經足夠。例如，為微控制器、傳感器、小型電機以及各種數字和模擬電路供電。在實際應用中，1A的電流能力意味著它可以在一個芯片上滿足多個組件的供電需求，從而簡化了電路板布局，并降低了整體系統的復雜性。

　　卓越的線路和負載調整率： 線路調整率是指當輸入電壓在指定范圍內變化時，輸出電壓的穩定性。LM2576具有出色的線路調整率，這意味著即使輸入電壓波動較大，其輸出電壓也能保持相對穩定。負載調整率則衡量了當負載電流在指定范圍內變化時，輸出電壓的穩定性。LM2576同樣表現出優異的負載調整率，確保在負載突然變化時，輸出電壓也能迅速恢復并保持在設定值附近，這對于需要穩定電源的應用至關重要，例如音頻系統、精密測量設備等。

　　寬輸入電壓范圍： LM2576支持寬泛的輸入電壓范圍，通常在4V至40V之間（LM2576HV版本可達60V）。這一特性使得LM2576能夠兼容多種不同的電源輸入，如電池、適配器或更高的直流母線電壓，極大地增加了其應用的靈活性。例如，在汽車電子、工業控制和便攜式設備中，其寬輸入電壓范圍使得它能夠適應惡劣的電源環境。

　　內部振蕩器與固定開關頻率： LM2576內部集成了一個固定頻率的振蕩器，將開關頻率設定在52kHz。這一固定頻率的設計簡化了外部組件的選擇，并有助于優化電路的EMI性能。固定的開關頻率使得電感和輸出電容的選擇更加直觀，也使得電源噪聲的預測和抑制變得更容易。這種設計避免了在外部提供時鐘信號的復雜性，從而降低了整體系統的成本和設計時間。

　　高效率： 作為一款開關穩壓器，LM2576的效率遠高于傳統的線性穩壓器，尤其是在輸入輸出壓差較大的情況下。高效率意味著更少的能量以熱量的形式散失，從而降低了功耗，延長了電池壽命（在電池供電應用中），并減少了對散熱器的需求，有助于減小最終產品的尺寸和重量。其效率通常可達80%以上，這使得它成為替代低效率線性穩壓器的理想選擇。

　　內部熱關斷保護和電流限制保護： LM2576集成了多種保護機制，以確保芯片和整個系統的可靠運行。熱關斷保護能夠在芯片內部溫度超過安全閾值時自動關閉器件，防止芯片過熱損壞。一旦溫度降至安全水平，芯片將自動恢復工作。電流限制保護則在輸出電流超過預設的安全值時限制輸出電流，從而保護LM2576本身以及下游負載免受過電流損害。這些內部保護功能極大地增強了LM2576的魯棒性，使其在各種惡劣工況下也能穩定工作。

　　最少外部元件： LM2576的設計宗旨之一就是最小化外部元件的數量。除了輸入和輸出電容以及一個電感之外，通常只需要幾個電阻和二極管即可構成一個完整的降壓轉換器。這種設計不僅降低了物料清單（BOM）成本，還簡化了PCB布局，縮短了開發周期，使得設計人員能夠更快速地將產品推向市場。

　　標準封裝選項： LM2576提供TO-220和TO-263等標準封裝形式。TO-220封裝適用于穿孔安裝，具有較好的散熱性能；TO-263封裝則是表面貼裝器件（SMD），適用于自動化生產，且占用更小的PCB空間。這些標準封裝使得LM2576易于集成到各種電子產品中。

　　3. LM2576 工作原理

　　LM2576作為一款降壓型開關穩壓器，其核心工作原理是基于脈沖寬度調制（PWM）技術。通過周期性地開關內部功率晶體管，將輸入電壓“斬波”成一系列脈沖，然后通過一個LC濾波器（電感和電容）對這些脈沖進行平滑處理，從而得到穩定的直流輸出電壓。

　　3.1 內部框圖分析

　　LM2576的內部框圖通常包括以下主要功能模塊：

　　振蕩器（Oscillator）： 提供固定頻率（52kHz）的時鐘信號，用于控制內部開關晶體管的開關周期。這個固定頻率簡化了外部元件的選擇，并有助于控制EMI。

　　誤差放大器（Error Amplifier）： 這是一個高增益的差分放大器，其一個輸入端連接到內部的精密電壓基準（通常為1.23V，對于可調版本），另一個輸入端則連接到輸出電壓通過分壓電阻反饋回來的采樣電壓。誤差放大器的作用是比較采樣電壓與基準電壓之間的差異，并生成一個誤差信號。當輸出電壓偏離設定值時，誤差放大器會產生一個誤差電壓，這個電壓會反饋到PWM比較器。

　　PWM比較器（PWM Comparator）： 接收來自誤差放大器的誤差信號和來自振蕩器的鋸齒波（或三角波）信號。比較器通過比較這兩個信號來生成一個脈沖寬度調制（PWM）信號。誤差電壓越大，生成的脈沖寬度就越寬；誤差電壓越小，脈沖寬度就越窄。這個PWM信號的占空比（即脈沖高電平時間與總周期的比值）決定了輸出電壓的大小。

　　驅動器（Driver）： 接收PWM信號，并驅動內部的功率開關晶體管。驅動器負責提供足夠的電流來快速開啟和關閉功率晶體管，以確保高效的開關轉換。

　　功率開關晶體管（Power Switch Transistor）： 通常是一個N溝道MOSFET，是降壓轉換器中的核心開關元件。它根據驅動器提供的PWM信號周期性地導通和截止。當晶體管導通時，輸入電壓通過電感連接到輸出端；當晶體管截止時，電感中的電流通過續流二極管繼續流向負載。

　　電流限制電路（Current Limit Circuit）： 實時監測流過功率開關晶體管的電流。當電流超過預設的閾值時，電流限制電路會立即關閉功率晶體管，以防止過電流損壞器件。這是一種重要的保護機制，可以保護芯片本身和負載。

　　熱關斷電路（Thermal Shutdown Circuit）： 監測芯片內部的結溫。當結溫超過安全操作限制（通常為150°C至170°C）時，熱關斷電路會關閉功率開關晶體管，以防止芯片因過熱而損壞。一旦芯片溫度下降到安全范圍，電路將自動恢復正常工作。

　　電壓基準（Voltage Reference）： 提供一個穩定、高精度的內部基準電壓，用于誤差放大器的比較輸入。這個基準電壓的精度直接影響了輸出電壓的精度。對于固定輸出電壓版本，內部已經預設了相應的分壓網絡，而對于可調版本，則使用1.23V的內部基準。

　　3.2 降壓轉換器基本工作模式

　　LM2576在連續導通模式（CCM）下工作時，其操作可以分為兩個階段：

　　階段1：開關晶體管導通（ON-Time）

　　當內部功率開關晶體管導通時，輸入電壓Vin通過電感L和開關晶體管連接到輸出端。

　　此時，電感L上的電壓為 V_L=V_IN?V_OUT。

　　由于電感電壓為正，電感電流呈線性上升趨勢，能量儲存在電感中。

　　同時，輸出電容C_OUT為負載提供能量。

　　階段2：開關晶體管截止（OFF-Time）

　　當內部功率開關晶體管截止時，電感L試圖維持其電流不變。

　　此時，電感兩端的電壓反向，使得電感的另一端（與開關晶體管連接的一端）電壓降至負值。

　　這會使續流二極管D正向偏置并導通。電感電流通過續流二極管和負載形成回路。

　　電感L上的電壓為 V_L=?(V_OUT+V_D)，其中 V_D 是續流二極管的正向壓降。

　　由于電感電壓為負，電感電流呈線性下降趨勢，電感中儲存的能量釋放到負載和輸出電容中。

　　輸出電容C_OUT在這一階段吸收電感電流，進一步平滑輸出電壓。

　　這兩個階段交替進行，通過調整開關晶體管的導通時間與總周期的比值（即占空比D），就可以控制輸出電壓的大小。

　　理想情況下，降壓轉換器的輸出電壓與輸入電壓的關系為： V_OUT=DtimesV_IN 其中，D是占空比（0 < D < 1）。

　　通過這種方式，LM2576能夠高效地將較高的輸入電壓轉換為較低的穩定輸出電壓。內部的反饋回路不斷監測輸出電壓，并根據誤差信號調整PWM占空比，從而確保輸出電壓的精確穩定。

　　4. LM2576 應用電路

　　LM2576的應用電路相對簡單，典型應用包括降壓型穩壓器、前置穩壓器、分布式電源系統等。下面將詳細介紹其典型的應用電路及其關鍵元件的選擇。

　　4.1 典型降壓應用電路

　　LM2576的典型降壓應用電路通常由以下幾個核心元件組成：

　　LM2576 芯片本身： 作為核心控制器。

　　輸入電容 (C_IN)： 用于濾除輸入端的紋波，并為LM2576提供瞬態電流。

　　輸出電容 (C_OUT)： 用于平滑輸出電壓，并降低輸出紋波。

　　電感 (L)： 儲能元件，在開關周期中扮演關鍵角色。

　　續流二極管 (D)： 在開關晶體管關閉時提供電流通路。

　　反饋電阻 (R1, R2)： 僅適用于LM2576-ADJ可調版本，用于設定輸出電壓。

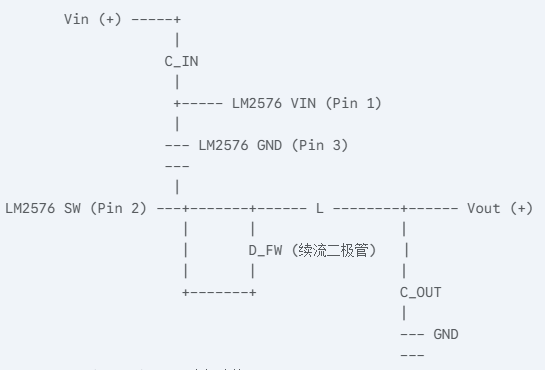

　　固定輸出電壓版本 (LM2576-XX)

　　對于LM2576-3.3、LM2576-5.0、LM2576-12、LM2576-15等固定輸出電壓版本，其應用電路最為簡潔。通常只需要一個輸入電容、一個輸出電容、一個電感和一個續流二極管。反饋引腳（Pin 4）內部已經固定連接到內部反饋網絡，無需外部電阻。

         ---LM2576 FB (Pin 4) --- 內部連接

              LM2576 ON/OFF (Pin 5) --- Vin (或通過電阻連接到Vin)

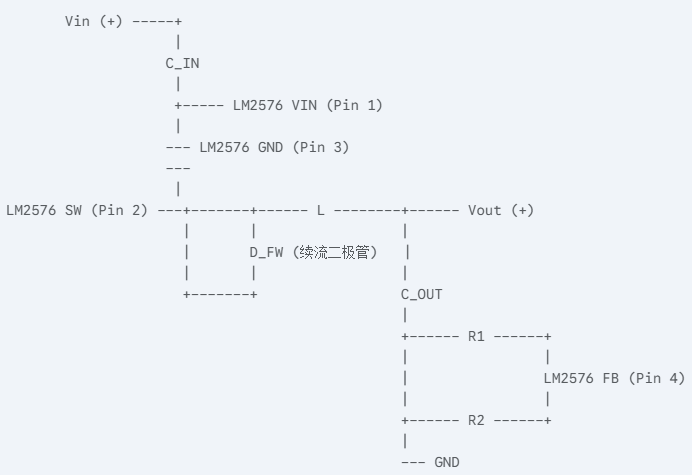

　　可調輸出電壓版本 (LM2576-ADJ)

　　對于LM2576-ADJ，需要使用外部電阻分壓器來設定輸出電壓。反饋引腳（Pin 4）連接到由R1和R2組成的分壓網絡的中間點。

         LM2576 ON/OFF (Pin 5) --- Vin (或通過電阻連接到Vin)

　　輸出電壓計算 (LM2576-ADJ): V_OUT=V_REFtimes(1+fracR1R2) 其中 V_REF 是LM2576的內部基準電壓，通常為1.23V。

　　4.2 ON/OFF 控制功能

　　LM2576的ON/OFF引腳（Pin 5）提供了一個關斷功能，可以方便地控制穩壓器的開啟和關閉。

　　當ON/OFF引腳為高電平（或懸空）時，LM2576正常工作。為了確保可靠開啟，通常將其連接到輸入電壓Vin，或者通過一個上拉電阻連接到Vin。

　　當ON/OFF引腳為低電平（低于約0.8V）時，LM2576進入關斷模式，此時其靜態電流極低（典型值小于80μA）。這對于電池供電系統非常有用，可以延長電池壽命。

　　4.3 元件選擇指南

　　選擇合適的外部元件對于LM2576的性能和可靠性至關重要。

　　4.3.1 續流二極管 (D)

　　續流二極管在降壓轉換器中起著至關重要的作用。當開關晶體管截止時，它為電感電流提供一個續流路徑。

　　類型： 必須選擇肖特基二極管（Schottky Diode）。肖特基二極管具有低正向壓降和快速恢復時間，這對于高效率的開關轉換器至關重要。普通PN結二極管的正向壓降較高且恢復時間慢，會導致效率降低和額外的損耗。

　　反向電壓 (VRRM)： 二極管的峰值反向電壓額定值必須大于最大輸入電壓V_IN_MAX。通常建議留有足夠的裕量，例如選擇額定值是最大輸入電壓的1.2到1.5倍。

　　正向電流 (IF)： 二極管的平均正向電流額定值必須大于最大輸出電流I_OUT_MAX。通常建議選擇額定值是最大輸出電流的1.2到1.5倍，以保證可靠性。對于LM2576，通常選擇1A或以上額定電流的肖特基二極管。

　　常見型號推薦：

　　1N5819 (1A, 40V) - 適用于較低電壓應用

　　SR260 (2A, 60V)

　　MBR1640 (1A, 40V)

　　MBR340 (3A, 40V)

　　4.3.2 電感 (L)

　　電感是降壓轉換器的儲能元件，其選擇直接影響輸出紋波、效率和瞬態響應。

　　電感值選擇： LM2576的數據手冊通常會提供一個表格或圖表，根據輸入電壓、輸出電壓和最大輸出電流來推薦電感值。通常，電感值的選擇旨在使電感紋波電流在最大負載下為輸出電流的20%至40%。較小的電感值會導致較大的紋波電流和紋波電壓，但瞬態響應更快；較大的電感值會減小紋波，但可能導致更慢的瞬態響應和更大的物理尺寸。對于LM2576，在52kHz的開關頻率下，典型的電感值范圍在33μH到470μH之間。

　　計算公式（近似）： L=fracV_OUTtimes(V_IN?V_OUT)V_INtimesDeltaI_Ltimesf_SW 其中 f_SW 為開關頻率 (52kHz)，DeltaI_L 為電感紋波電流，通常取 0.2timesI_OUT(max) 到 0.4timesI_OUT(max)。

　　飽和電流 (ISAT)： 電感的飽和電流額定值必須大于峰值電感電流。峰值電感電流是平均輸出電流加上電感紋波電流峰值的一半。如果電感飽和，其電感值會急劇下降，導致紋波電流急劇增大，從而可能損壞器件。

　　峰值電感電流 (I_PEAK) 計算： I_PEAK=I_OUT(max)+fracDeltaI_L2

　　直流電阻 (DCR)： 電感的直流電阻越小越好，因為它會導致額外的功耗，從而降低效率。

　　封裝類型： 常見的有屏蔽式（Shielded）和非屏蔽式（Unshielded）。屏蔽式電感能有效降低電磁干擾（EMI），在對EMI敏感的應用中是首選，但成本較高。非屏蔽式電感成本較低，但EMI輻射較大。

　　4.3.3 輸入電容 (C_IN)

　　輸入電容用于濾除輸入電壓的紋波，并提供瞬態電流以補償LM2576在開關瞬間的電流需求。

　　類型： 推薦使用低ESR（等效串聯電阻）的電解電容或陶瓷電容。低ESR對于減小輸入紋波和瞬態響應至關重要。

　　容值： 通常選擇100μF到470μF的電容，具體取決于輸入電壓紋波要求和輸入電源的阻抗。

　　電壓額定值： 電容的電壓額定值必須大于最大輸入電壓，并留有足夠的裕量。

　　4.3.4 輸出電容 (C_OUT)

　　輸出電容是降壓轉換器輸出濾波器的關鍵部分，用于平滑輸出電壓，降低輸出紋波，并為負載瞬態變化提供快速響應。

　　類型： 必須使用低ESR的電容，如電解電容或陶瓷電容。低ESR對于控制輸出紋波電壓和確保負載瞬態響應至關重要。LM2576對輸出電容的ESR有一定要求，如果ESR過高，即使容值足夠，紋波也可能很大。

　　容值： 典型值范圍在100μF到1000μF之間。較大的容值有助于降低輸出紋波，并改善瞬態響應，但也會增加成本和尺寸。

　　電壓額定值： 電容的電壓額定值必須大于最大輸出電壓，并留有足夠的裕量。

　　輸出紋波電壓計算（近似）： V_ripple=fracDeltaI_L8timesC_OUTtimesf_SW+DeltaI_LtimesESR_Cout 其中 DeltaI_L 是電感紋波電流，ESR_Cout 是輸出電容的等效串聯電阻。

　　4.3.5 反饋電阻 (R1, R2) - 僅適用于LM2576-ADJ

　　R1和R2組成了一個分壓網絡，用于將輸出電壓分壓，并將分壓后的電壓反饋給LM2576的反饋引腳。

　　阻值選擇： 通常選擇R2的阻值在1kΩ到10kΩ之間。R1根據所需的輸出電壓和R2的值來計算。為了最小化噪聲影響，R1和R2的總阻值不宜過大，以避免反饋路徑上的高阻抗。

　　精度： 為了獲得精確的輸出電壓，建議使用1%或更高精度的電阻。

　　功耗： 電阻的功耗很小，通常選擇標準封裝的電阻即可。

　　電阻計算： R1=R2times(fracV_OUTV_REF?1) 其中 V_REF 為LM2576內部基準電壓1.23V。

　　4.4 PCB布局建議

　　良好的PCB布局對于LM2576的性能、穩定性以及EMI抑制至關重要。不佳的布局可能導致噪聲、不穩定的輸出電壓甚至損壞器件。

　　最短和最寬的電流路徑： 高電流回路應盡可能短而寬，以減小寄生電感和電阻。尤其是在LM2576的開關引腳（Pin 2）、續流二極管、電感和輸入/輸出電容之間的回路。

　　接地平面 (Ground Plane)： 建議使用一個大的、連續的接地平面。所有接地連接（包括輸入/輸出電容的負極、續流二極管的陰極以及LM2576的GND引腳）都應盡可能近地連接到這個公共接地平面上，以最小化地線阻抗和噪聲。

　　輸入電容靠近LM2576： 輸入電容應盡可能靠近LM2576的Vin引腳（Pin 1）和GND引腳（Pin 3）放置，以提供一個低阻抗的通路來應對LM2576開關時的瞬態電流，從而減小輸入紋波和噪聲。

　　續流二極管靠近LM2576： 續流二極管應盡可能靠近LM2576的SW引腳（Pin 2）和GND引腳放置，以最小化高頻開關電流回路的面積。

　　電感和輸出電容： 電感應靠近續流二極管和輸出電容放置。輸出電容應放置在靠近負載的位置。

　　反饋路徑： 對于LM2576-ADJ，反饋電阻R1和R2應靠近LM2576的反饋引腳（Pin 4）放置。反饋走線應遠離開關節點（SW引腳）和電感，以避免噪聲耦合。如果可能，反饋走線應采用接地屏蔽。

　　散熱考慮： LM2576在TO-220和TO-263封裝下都需要良好的散熱。在PCB布局時，應為LM2576的散熱片提供足夠的銅平面，以幫助散熱。如果需要，可以使用散熱過孔（Thermal Vias）將熱量傳導到PCB的另一層。

　　避免環路面積： 盡量減小由LM2576的SW引腳、續流二極管和輸入電容組成的開關電流回路的面積。這個環路是EMI的主要輻射源。

　　電感方向： 如果使用非屏蔽電感，建議將電感與敏感電路（如反饋路徑、模擬信號）保持一定距離，并調整電感方向，以最小化電感產生的磁場耦合。

　　5. 設計考慮與計算

　　在實際設計中，除了選擇合適的元件，還需要進行一些關鍵的計算和考慮，以確保LM2576穩壓器能夠穩定、高效地工作，并滿足特定的應用需求。

　　5.1 輸出電壓計算（LM2576-ADJ）

　　對于LM2576-ADJ版本，輸出電壓由外部電阻分壓器R1和R2設定。 公式： V_OUT=V_REFtimes(1+fracR1R2) 其中 V_REF 是LM2576的內部基準電壓，典型值為1.23V。

　　設計步驟：

　　選擇R2： 通常選擇R2的阻值在1kΩ到10kΩ之間。選擇一個合適的R2值，既不過大導致噪聲敏感，也不過小導致過多功耗（盡管在這些阻值下功耗通常很小）。例如，選擇R2 = 3.3kΩ。

　　計算R1： 根據所需的輸出電壓 V_OUT 和已選擇的R2，計算R1。 R1=R2times(fracV_OUTV_REF?1) 舉例： 假設需要輸出5V，R2 = 3.3kΩ。 R1=3.3kΩtimes(frac5V1.23V?1)=3.3kΩtimes(4.065?1)=3.3kΩtimes3.065approx10.11kΩ 選擇最接近的標準電阻值，例如10.1kΩ或10.2kΩ（如果使用1%精度電阻）。

　　5.2 最大輸入電壓與最小輸入電壓

　　最大輸入電壓： LM2576的標準版本最大輸入電壓為40V，LM2576HV版本為60V。在設計時，確保最大輸入電壓不超過芯片的絕對最大額定值，并留有足夠的裕量。

　　最小輸入電壓： 最小輸入電壓必須滿足LM2576正常工作的要求。通常，最小輸入電壓應高于所需的輸出電壓加上LM2576內部開關管的壓降和電感的壓降（即使在最高占空比下）。 V_IN(min)V_OUT+V_SW(sat)+V_L 實際上，LM2576需要至少約4V的輸入電壓才能啟動和穩定工作。在實際應用中，通常要求輸入電壓至少比輸出電壓高2V到3V。

　　5.3 電感值選擇的詳細計算

　　如前所述，電感值的選擇是一個關鍵參數。一個常用的方法是基于電感紋波電流 DeltaI_L 來進行選擇。通常將 DeltaI_L 設定在最大輸出電流 I_OUT(max) 的20%到40%之間。

　　步驟：

　　確定最大輸出電流 I_OUT(max)。

　　設定電感紋波電流 DeltaI_L： 例如，如果 I_OUT(max) 為1A，選擇 DeltaI_L=0.3times1A=0.3A。

　　計算所需的電感值L： L=fracV_OUTtimes(V_IN(min)?V_OUT)V_IN(min)timesDeltaI_Ltimesf_SW

　　舉例： V_OUT=5V,V_IN(min)=10V,I_OUT(max)=1A,DeltaI_L=0.3A L=frac5Vtimes(10V?5V)10Vtimes0.3Atimes52kHz=frac5Vtimes5V10Vtimes0.3Atimes52000Hz=frac25156000approx0.0001602textH=160.2muH 選擇最接近的標準電感值，例如150μH或180μH。

　　V_OUT：輸出電壓

　　V_IN(min)：最小輸入電壓（在最低輸入電壓時，電感紋波電流最大）

　　DeltaI_L：設定的電感紋波電流

　　f_SW：LM2576的開關頻率，52kHz

　　計算峰值電感電流 I_PEAK： 確保所選電感的飽和電流額定值大于 I_PEAK。 I_PEAK=I_OUT(max)+fracDeltaI_L2 舉例： I_OUT(max)=1A,DeltaI_L=0.3A I_PEAK=1A+frac0.3A2=1A+0.15A=1.15A 因此，選擇的電感其飽和電流額定值必須大于1.15A。

　　5.4 輸出電容ESR對輸出紋波的影響

　　輸出紋波電壓主要由兩個部分組成：

　　電容充放電引起的紋波： 由于電容在開關周期內進行充放電，產生一個三角波形的電壓變化。

　　電容ESR引起的紋波： 電感紋波電流流過輸出電容的ESR時，會在ESR上產生一個方波狀的電壓降。

　　總輸出紋波電壓 (V_ripple) 約為： V_ripple=fracDeltaI_L8timesC_OUTtimesf_SW+DeltaI_LtimesESR_Cout

　　在LM2576等較高頻率的開關電源中，由ESR引起的紋波通常是主要的紋波成分。因此，選擇低ESR的輸出電容至關重要。

　　設計步驟：

　　設定目標輸出紋波電壓 V_ripple(max)。

　　選擇低ESR的輸出電容。

　　根據公式驗證所選電容是否滿足紋波要求。 例如，如果目標 V_ripple(max) 為50mV，DeltaI_L=0.3A,f_SW=52kHz。如果選擇 C_OUT=220muF，其ESR為0.1Ω。 V_ripple=frac0.3A8times220muFtimes52kHz+0.3Atimes0.1Omega V_ripple=frac0.38times0.00022times52000+0.03=frac0.391.52+0.03approx0.00327+0.03=0.03327V=33.27mV 此結果小于50mV，因此所選電容符合要求。

　　5.5 效率考慮

　　LM2576的效率受多種因素影響：

　　輸入輸出壓差： 壓差越大，開關損耗和續流二極管損耗越大，效率越低。

　　負載電流： 負載電流越大，導通損耗和電感DCR損耗越大。

　　續流二極管的選型： 肖特基二極管的正向壓降越低，效率越高。

　　電感的直流電阻 (DCR)： DCR越小，效率越高。

　　開關頻率： LM2576的固定頻率為52kHz。如果頻率過高，開關損耗會增加。

　　PCB布局： 良好的布局可以減少寄生電阻和電感，從而提高效率。

　　為了最大化效率，應選擇低ESR的電容、低DCR的電感以及低正向壓降的肖特基二極管。

　　5.6 散熱考慮

　　LM2576在工作時會產生熱量，特別是在高輸入電壓、高輸出電流或兩者兼具的情況下。雖然LM2576具有內部熱關斷保護，但良好的散熱設計對于避免熱關斷、確保長期可靠運行至關重要。

　　封裝類型：

　　TO-220 (通孔封裝)： 具有較大的金屬散熱片，可以直接安裝到外部散熱器上，或者通過PCB銅平面散熱。

　　TO-263 (表面貼裝封裝)： 底部有一個大的散熱焊盤。在PCB設計時，應在該焊盤下方鋪設大面積的銅平面，并打上多個熱過孔，將熱量傳導到PCB的其他層，尤其是接地平面。

　　熱阻 (Thermal Resistance)：

　　結到環境熱阻 (R_thetaJA): 衡量芯片內部結溫到環境溫度的阻礙程度。越小越好。

　　結到外殼熱阻 (R_thetaJC): 衡量芯片內部結溫到芯片外殼的熱阻。

　　功耗計算： LM2576的功耗 P_D 可以近似計算為： P_D=(V_IN?V_OUT)timesI_OUTtimes(1?eta)+P_QUIESCENT 其中 eta 是效率，P_QUIESCENT 是靜態功耗（通常很小，可以忽略或查閱數據手冊）。更精確的功耗計算需要考慮開關損耗、導通損耗、驅動損耗等。通常，LM2576數據手冊會提供一個功耗估算圖表。

　　結溫估算： T_J=T_A+P_DtimesR_thetaJA 其中 T_J 是結溫，T_A 是環境溫度。設計時應確保 T_J 始終低于LM2576的最高額定結溫（通常為150°C）。

　　如果計算出的結溫接近或超過最高額定值，則需要采取額外的散熱措施，例如增加PCB銅面積、使用外部散熱器、或考慮使用更高電流額定值的LM2576系列器件，以減小其內部損耗。

　　5.7 啟動和關斷特性

　　軟啟動： LM2576沒有內置的軟啟動功能。這意味著在啟動時，輸出電壓會迅速上升到設定值。對于需要緩慢啟動以限制浪涌電流的應用，可能需要外部軟啟動電路（例如，在反饋回路中加入RC網絡或使用ON/OFF引腳進行時序控制）。

　　欠壓鎖定 (UVLO)： LM2576具有內部欠壓鎖定功能，當輸入電壓低于某個閾值（通常在3.5V至4V左右）時，LM2576將停止工作，以防止在輸入電壓過低時出現不穩定。

　　5.8 瞬態響應

　　瞬態響應描述了當負載電流突然變化時，輸出電壓如何快速地恢復到穩定狀態。

　　負載瞬態響應： 當負載電流突然增加或減少時，輸出電壓會短暫地下降或上升，然后恢復。

　　提高瞬態響應：

　　增大輸出電容C_OUT： 增加儲能，減少電壓跌落或上升。

　　降低輸出電容ESR： 減小電壓變化的幅度。

　　優化補償網絡（如果適用）： 確保反饋環路具有足夠的帶寬和相位裕度。對于LM2576，其內部補償已經優化，通常無需外部補償。

　　6. LM2576 封裝信息

　　LM2576系列通常提供兩種主流的封裝形式，以適應不同的應用和安裝需求：TO-220和TO-263。理解這些封裝的物理特性對于PCB布局和散熱設計至關重要。

　　6.1 TO-220 封裝

　　特點：

　　通孔封裝 (Through-Hole Package)： 設計用于插入PCB上的孔中，并通過焊接固定。

　　散熱片： 具有一個大的金屬片，用于散熱。這個金屬片與芯片的GND引腳相連，并且是主要的散熱路徑。在需要較大散熱能力的應用中，可以直接將金屬片固定到外部散熱器上。

　　引腳排列： 通常為5引腳（部分版本可能只有4引腳，例如不帶ON/OFF控制）。

　　Pin 1: V_IN (輸入電壓)

　　Pin 2: SW (開關輸出)

　　Pin 3: GND (接地，同時是散熱片)

　　Pin 4: FB (反饋，對于固定版本內部連接)

　　Pin 5: ON/OFF (使能控制)

　　優勢： 散熱性能好，便于手動焊接和調試，適合小批量生產和原型驗證。

　　劣勢： 占用PCB面積較大，不適合高密度表面貼裝自動化生產。

　　典型應用： 工業設備、電源模塊、需要良好散熱的消費電子產品。

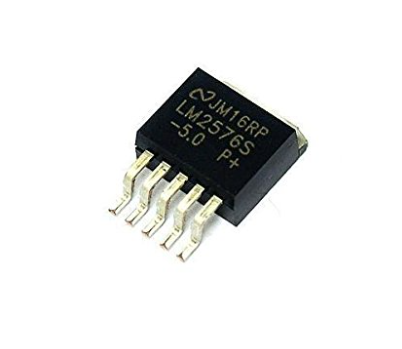

　　6.2 TO-263 封裝 (DDPAK/TO-263)

　　特點：

　　表面貼裝封裝 (Surface Mount Device - SMD)： 設計用于直接焊接在PCB表面。

　　散熱焊盤： 封裝底部有一個大的金屬焊盤，與芯片的GND引腳相連。這個焊盤是主要的散熱路徑，在PCB設計時應在其下方鋪設大面積的銅箔并打上熱過孔，以將熱量傳導到PCB的接地層或背面。

　　引腳排列： 同樣通常為5引腳。

　　Pin 1: V_IN

　　Pin 2: SW

　　Pin 3: GND (散熱焊盤同時是GND)

　　Pin 4: FB

　　Pin 5: ON/OFF

　　優勢： 占用PCB面積小，適合自動化生產，降低整體系統尺寸。

　　劣勢： 散熱能力在沒有良好PCB散熱設計的情況下可能不如TO-220，焊接需要更精密的設備。

　　典型應用： 空間受限的消費電子產品、汽車電子、批量生產的電源模塊。

　　6.3 尺寸與引腳定義（示意性）

　　雖然具體尺寸和引腳定義應參考LM2576的官方數據手冊，但以下提供一般性的示意：

　　TO-220 (5引腳版本)

　　引腳1：VIN

　　引腳2：SW

　　引腳3：GND (TAB，散熱片)

　　引腳4：FB

　　引腳5：ON/OFF

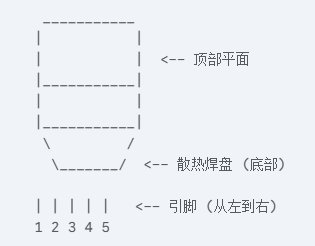

　　TO-263 (5引腳版本)

　　引腳1：VIN

　　引腳2：SW

　　引腳3：GND

　　引腳4：FB

　　引腳5：ON/OFF

　　重要提示： 在實際設計中，務必查閱LM2576的具體型號數據手冊，以獲取精確的封裝尺寸、引腳定義、熱阻參數以及推薦的PCB焊盤設計，確保設計符合標準并具有最佳性能。

　　7. 故障排除與常見問題

　　在設計和調試LM2576電源轉換器時，可能會遇到各種問題。本節將列舉一些常見的問題及其可能的解決方案。

　　7.1 輸出電壓不穩定或紋波過大

　　可能原因：

　　輸入/輸出電容選擇不當：

　　容值過小： 無法有效平滑紋波。

　　ESR過高： 即使容值足夠，高ESR也會導致較大的紋波電壓。

　　電壓額定值不足： 導致電容損壞或性能下降。

　　電容類型不當： 肖特基穩壓器需要低ESR電容。 解決方案： 檢查并更換為推薦的低ESR電解電容或陶瓷電容，確保容值和電壓額定值符合要求。優先選用ESR參數明確的優質電容。

　　電感選擇不當：

　　電感值過小： 導致電感紋波電流過大，進而導致輸出紋波過大。

　　電感飽和： 如果峰值電流超過電感的飽和電流額定值，電感值會急劇下降，導致紋波電流失控。

　　DCR過高： 影響效率和溫升，間接影響穩定性。 解決方案： 重新計算電感值，確保其飽和電流額定值大于峰值電感電流。選擇低DCR的優質電感。

　　續流二極管問題：

　　類型錯誤： 使用普通PN結二極管而不是肖特基二極管，其高正向壓降和慢恢復時間會導致效率低下和輸出紋波增加。

　　額定電流或電壓不足： 導致二極管損壞或性能不佳。 解決方案： 務必使用具有足夠反向電壓和正向電流額定值的快速肖特基二極管。

　　PCB布局問題：

　　高電流回路過長或過窄： 增加寄生電感和電阻，引起振蕩或噪聲。

　　接地不良： 導致地線噪聲耦合。

　　反饋路徑布線不當： 靠近開關節點，受到噪聲干擾。 解決方案： 按照前面章節的PCB布局建議進行優化，確保高電流回路短而寬，采用良好的接地平面，并隔離反饋路徑。

　　外部噪聲干擾：

　　來自輸入電源的噪聲。

　　來自周圍其他電路的電磁干擾 (EMI)。 解決方案： 在輸入端增加額外的濾波（如差模電感、共模電感）。在PCB上增加屏蔽，改善電磁兼容性。

　　負載瞬態變化： 負載的快速變化可能會引起暫時的電壓跌落或過沖。 解決方案： 增大輸出電容或使用ESR更低的電容可以改善瞬態響應。

　　7.2 LM2576 異常發熱或損壞

　　可能原因：

　　輸出短路或過載： 雖然LM2576具有內部電流限制保護，但持續的短路或嚴重過載仍會導致芯片長時間處于過載狀態，引起過熱。 解決方案： 檢查負載是否存在短路或過載。確保在設計時，LM2576的額定電流足以驅動最大負載。

　　輸入電壓過高： 超過LM2576的最大輸入電壓額定值。 解決方案： 檢查輸入電壓，確保其在LM2576（或LM2576HV）的允許范圍內。

　　散熱不良： 未提供足夠的散熱面積，或散熱片與芯片接觸不良。 解決方案： 重新評估散熱需求，增加PCB銅面積，打熱過孔，或使用外部散熱器。確保TO-220封裝的散熱片與散熱器之間有良好的熱接觸（可使用導熱硅脂或導熱墊）。

　　續流二極管故障： 二極管損壞（開路或短路）、正向壓降過高、反向恢復時間過長。 解決方案： 更換高質量的肖特基二極管，確保其各項參數符合要求。

　　電感飽和： 當電感飽和時，其電感值急劇下降，導致電流尖峰，使LM2576承受過大電流而損壞。 解決方案： 選擇飽和電流額定值大于峰值電感電流的電感。

　　振蕩： 由于不穩定的反饋環路或不當的PCB布局引起的振蕩。 解決方案： 優化PCB布局，尤其是高頻電流回路和反饋路徑。

　　7.3 沒有輸出電壓或輸出電壓過低

　　可能原因：

　　輸入電源未連接或電壓過低： LM2576有欠壓鎖定功能。 解決方案： 檢查輸入電源是否正常連接且電壓在LM2576的最小輸入電壓要求之上（通常大于4V）。

　　ON/OFF 引腳未正確連接或控制： 如果ON/OFF引腳為低電平，LM2576會關斷。 解決方案： 確保ON/OFF引腳處于高電平（例如連接到Vin或通過上拉電阻連接到Vin），以使LM2576正常工作。

　　續流二極管開路： 如果續流二極管開路，電感電流在開關管截止時無法續流，導致電路無法正常工作。 解決方案： 檢查續流二極管是否損壞或連接不良，更換新的肖特基二極管。

　　電感開路或短路： 解決方案： 檢查電感是否損壞或連接不良。

　　輸出短路： 輸出短路會激活LM2576的內部電流限制保護，導致輸出電壓降至接近零。 解決方案： 檢查輸出端是否存在短路。

　　反饋電阻錯誤或開路 (LM2576-ADJ)： 如果反饋電阻R1或R2開路，或者阻值選擇錯誤，將導致輸出電壓異常。 解決方案： 檢查反饋電阻是否正確連接和焊接，并確認其阻值符合設計要求。如果R1開路，反饋電壓為0V，輸出電壓會拉高（如果保護機制允許）；如果R2開路，反饋電壓等于輸出電壓，輸出電壓會降至基準電壓1.23V。

　　LM2576 芯片損壞： 極端情況，芯片可能已經損壞。 解決方案： 更換新的LM2576芯片。

　　7.4 電磁干擾 (EMI) 問題

　　可能原因：

　　高頻開關電流回路面積過大： 開關節點（SW引腳）、續流二極管和輸入電容組成的高頻電流回路是主要的EMI輻射源。 解決方案： 最小化這個回路的面積。PCB布局時，將這些元件盡可能靠近放置，并使用寬而短的走線。

　　非屏蔽電感： 非屏蔽電感會向周圍空間輻射磁場。 解決方案： 優先選用屏蔽式電感。如果必須使用非屏蔽電感，將其遠離敏感電路，并注意電感的方向。

　　接地平面不佳： 不連續或有噪聲的地平面會導致噪聲耦合。 解決方案： 確保PCB有連續且低阻抗的接地平面。

　　反饋路徑受噪聲干擾： 敏感的反饋走線如果靠近開關節點，會耦合高頻噪聲。 解決方案： 保持反饋走線遠離噪聲源，并盡可能用接地走線進行屏蔽。

　　7.5 調試技巧

　　使用示波器： 示波器是調試開關電源最重要的工具。

　　觀察SW引腳波形： 檢查開關波形是否正常（方波），判斷是否存在振蕩。

　　觀察輸入/輸出紋波： 測量輸入和輸出電容兩端的紋波電壓，判斷其幅度和形狀。

　　觀察電感電流： 使用電流探頭測量電感電流波形，判斷是否連續導通模式（CCM）或不連續導通模式（DCM），以及是否存在飽和現象。

　　觀察反饋引腳波形： 檢查反饋引腳電壓是否穩定，有無高頻噪聲。

　　測量元件溫度： 使用熱成像儀或紅外測溫槍測量LM2576、電感、二極管和電容的溫度，判斷是否存在過熱問題。

　　斷開負載測試： 在排查故障時，可以嘗試斷開負載，檢查電源是否正常工作，以排除負載問題。

　　逐步排查： 按照電路原理圖，從輸入到輸出，逐級檢查電壓和信號，定位故障點。

　　參考數據手冊： 仔細閱讀LM2576的數據手冊，了解其推薦的元件參數、布局指南和典型應用，這些是解決問題的重要參考。

　　8. 結論

　　LM2576系列降壓型開關穩壓器憑借其獨特的優勢，包括寬輸入電壓范圍、1A的輸出電流能力、高效率、固定開關頻率以及內置保護功能，在眾多DC-DC轉換器應用中展現出卓越的性能和極高的性價比。它極大地簡化了電源設計的復雜性，使得工程師能夠快速、高效地實現穩定的降壓電源方案。

　　本手冊從LM2576的核心特性、工作原理、典型應用電路及其關鍵元件的選擇與設計考量、封裝信息，直至故障排除和調試技巧，進行了全面而深入的闡述。我們強調了在設計過程中，對續流二極管、電感和輸入/輸出電容的精細選擇，以及對PCB布局的嚴格遵循，這些都是確保LM2576性能、效率和長期可靠性的關鍵要素。

　　特別是在高效性方面，LM2576顯著優于傳統的線性穩壓器，尤其是在輸入電壓與輸出電壓存在較大壓差的應用場景。通過最小化功耗，它不僅有助于延長電池壽命（在便攜式設備中），還能降低系統發熱，從而減小對散熱器的需求，使得產品設計更加緊湊和輕量化。其內置的電流限制和熱關斷保護機制，為系統提供了額外的安全保障，有效防止了在異常工作條件下的器件損壞。

　　盡管LM2576具有出色的易用性，但深入理解其工作原理和設計細節，并結合實際應用需求進行合理的元件選型和PCB布局優化，是充分發揮其性能潛力的必要條件。通過遵循本手冊中提供的指導原則，設計人員可以有效地解決在電源設計過程中可能遇到的挑戰，并構建出穩定、高效、可靠的電源解決方案。

　　未來，隨著電子設備對電源效率和小型化需求的不斷提升，LM2576及其衍生產品仍將在各類電源管理應用中占據重要地位，持續為創新產品的開發提供堅實的電源基礎。我們希望本詳盡的數據手冊能成為您在LM2576應用設計過程中不可或缺的參考指南。
