LM2576 降壓型開關穩壓器：參數深度解析與應用

　　在現代電子設備中，高效的電源管理是確保系統穩定、可靠運行的關鍵。作為一款廣受歡迎的單片降壓型（Buck）開關穩壓器，LM2576 以其卓越的性能、簡化的設計和成本效益，在各種電源應用中占據著重要的地位。本文將對 LM2576 的各項關鍵參數進行深入解析，探討其設計原理、工作模式、應用注意事項以及典型應用場景，旨在為工程師和愛好者提供一個全面的參考指南。

　　1. LM2576 概述與核心特性

　　LM2576 是美國國家半導體（National Semiconductor，現已被 Texas Instruments 收購）推出的一款集成電路，專為降壓型（Buck）DC-DC 轉換器設計。它集成了所有的補償和保護功能，使得外部元件數量極少，極大地簡化了電源電路的設計。LM2576 系列包含固定輸出電壓版本（3.3V, 5V, 12V, 15V）和可調輸出電壓版本，滿足了不同應用的需求。

　　其核心特性包括：

　　高效率： 采用開關模式轉換，顯著降低了能量損耗，尤其是在較高輸入電壓和較大輸出電流下。

　　內置功率晶體管： 集成了 3A 的功率 MOSFET，可以直接驅動負載。

　　低靜態電流： 有助于延長電池供電設備的續航時間。

　　固定開關頻率： 52 kHz 的固定開關頻率簡化了輸出濾波器的設計，并有助于降低電磁干擾（EMI）。

　　寬輸入電壓范圍： 兼容多種電源輸入，從低壓電池到高壓工業電源。

　　多種保護功能： 包括熱關斷、電流限制和輸出短路保護，增強了系統的可靠性。

　　封裝多樣性： 提供 TO-220 和 TO-263 等多種封裝形式，方便不同應用和散熱需求。

　　2. 關鍵參數的深入剖析

　　理解 LM2576 的各項參數是成功設計和優化電源電路的基礎。以下將對一些核心參數進行詳細闡述：

　　2.1 輸入電壓范圍 (Input Voltage Range)

　　LM2576 系列支持較寬的輸入電壓范圍，通常為 4V 至 40V，某些版本甚至可達 60V (如 LM2576HV)。這個寬范圍使其能夠兼容多種電源輸入，例如 12V 汽車電池、24V 工業電源、甚至適配器電源等。

　　最小值： 輸入電壓的最小值受限于內部 LDO（低壓差線性穩壓器）的壓差和開關晶體管的飽和壓降。當輸入電壓過低時，穩壓器可能無法正常工作或輸出電壓波動較大。

　　最大值： 最大輸入電壓主要受限于內部功率晶體管的耐壓能力。超過最大輸入電壓可能導致器件損壞。在實際應用中，建議預留一定的裕量，避免輸入電壓尖峰超出最大額定值。

　　2.2 輸出電壓 (Output Voltage)

　　LM2576 提供固定輸出電壓和可調輸出電壓兩種類型：

　　固定輸出電壓版本： 常見的有 3.3V、5V、12V 和 15V。這些版本在內部集成了分壓電阻網絡，因此無需外部電阻即可設定輸出電壓，進一步簡化了設計。

　　可調輸出電壓版本 (LM2576-ADJ)： 允許通過外部電阻分壓器來設定輸出電壓，其范圍通常為 1.23V 至 37V (或最高至輸入電壓減去一定壓差)。輸出電壓的計算公式為： VOUT=VFB×(1+R2/R1) 其中，VFB 是內部基準電壓，通常為 1.23V；R1 和 R2 是外部反饋電阻。選擇合適的精密電阻對保證輸出電壓精度至關重要。

　　2.3 輸出電流 (Output Current)

　　LM2576 是一款 3A 輸出電流能力的降壓型穩壓器。這意味著在正常工作條件下，它能夠提供高達 3 安培的持續電流給負載。

　　最大輸出電流： 這個參數是器件內部功率晶體管和封裝散熱能力的綜合體現。超過額定電流可能導致器件過熱，觸發熱關斷保護，甚至永久性損壞。

　　電流限制： LM2576 內置了逐周期電流限制功能，當輸出電流超過設定閾值時，它會限制通過電感的電流，保護器件免受過流損害。

　　2.4 開關頻率 (Switching Frequency)

　　LM2576 的開關頻率是固定的 52 kHz。固定頻率的優勢在于簡化了電感和電容的選擇，因為它們的設計與開關頻率直接相關。

　　影響： 較高的開關頻率允許使用更小尺寸的電感和電容，從而減小電路板面積；但同時也會增加開關損耗，降低效率。較低的開關頻率則反之。52 kHz 是一個折衷的選擇，既能實現較好的效率，又能使用合理尺寸的外部元件。

　　紋波： 開關頻率也影響輸出電壓紋波。較高的頻率通常能產生更小的紋波，但需要更快的二極管和電容。

　　2.5 靜態電流 (Quiescent Current)

　　靜態電流是指在無負載或輕負載情況下，穩壓器自身消耗的電流。LM2576 的靜態電流相對較低，有助于提高輕載效率。

　　工作靜態電流： 器件正常工作時的靜態電流。

　　關斷靜態電流： 當 ENABLE/ON/OFF 引腳被拉低時，器件進入低功耗關斷模式，此時靜態電流會降至微安級別，這對于電池供電系統非常重要。

　　2.6 效率 (Efficiency)

　　效率是衡量電源轉換器性能的關鍵指標，定義為輸出功率與輸入功率之比。LM2576 的效率在不同的輸入/輸出電壓組合和負載電流下有所不同，通常在 75% 到 90% 之間。

　　影響因素： 效率受多種因素影響，包括：

　　開關損耗： 功率 MOSFET 的開關損耗（導通損耗和開關損耗）。

　　電感損耗： 電感的直流電阻（DCR）和磁芯損耗。

　　二極管損耗： 整流二極管的正向壓降。

　　靜態電流損耗： 器件自身的功耗。

　　優化： 選擇低 DCR 的電感、低正向壓降的肖特基二極管以及合適的輸出電容可以有效提高效率。

　　2.7 保護功能 (Protection Features)

　　LM2576 集成了多種保護功能，確保器件和系統的安全可靠：

　　熱關斷 (Thermal Shutdown)： 當芯片內部溫度超過預設閾值（通常約為 150°C）時，LM2576 會自動關斷輸出，以防止過熱損壞。當溫度降至安全水平后，器件會自動恢復工作。

　　電流限制 (Current Limit)： 前文已述，限制輸出電流在安全范圍內。

　　短路保護 (Short-Circuit Protection)： 當輸出端發生短路時，電流限制功能會迅速啟動，將輸出電流限制在安全值，防止器件過載。

　　軟啟動 (Soft Start) (某些版本或需要外部電路)： 軟啟動功能可以限制啟動時的浪涌電流，從而避免對輸入電源和負載造成沖擊。LM2576 內部并未集成可編程的軟啟動，但可以通過外部電路（如在反饋環路中加入 RC 網絡）來實現。

　　2.8 紋波抑制比 (Ripple Rejection Ratio)

　　紋波抑制比衡量了穩壓器抑制輸入電壓紋波對輸出電壓影響的能力。雖然 LM2576 是一款開關穩壓器，其紋波抑制主要通過輸出 LC 濾波器實現。優秀的紋波抑制能力對于為敏感負載（如模擬電路、處理器）供電至關重要。

　　2.9 封裝信息 (Package Information)

　　LM2576 提供多種封裝形式，以適應不同的散熱要求和空間限制：

　　TO-220： 穿孔式封裝，適用于需要良好散熱和較大功率的應用，通常需要額外的散熱片。

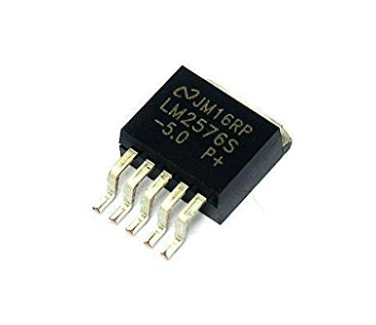

　　TO-263 (DDPAK/TO-263)： 表面貼裝封裝，具有更好的散熱性能，常用于空間受限但仍需較高功率的應用，其背面通常帶有大型散熱焊盤。

　　SOIC-16： 小型表面貼裝封裝，適用于對空間要求嚴格的低功率應用。

　　選擇合適的封裝應綜合考慮功耗、散熱條件和 PCB 空間。

　　3. LM2576 的典型應用電路與元件選擇

　　LM2576 的典型應用電路非常簡潔，主要包括以下幾個核心元件：

　　3.1 輸入電容 (Input Capacitor)

　　輸入電容的作用是提供瞬時電流，平滑輸入電壓紋波，并抑制開關噪聲。

　　選擇： 建議使用低等效串聯電阻（ESR）的電解電容或陶瓷電容。容值一般在 100μF 至 470μF 之間，具體取決于輸入紋波要求和輸入電源阻抗。

　　位置： 應盡可能靠近 LM2576 的輸入引腳放置，以減小寄生電感。

　　3.2 輸出電感 (Output Inductor)

　　輸出電感是降壓轉換器能量存儲和傳輸?shù)年P(guān)鍵元件。

　　選擇： 電感值的選擇取決于輸入/輸出電壓、最大輸出電流和開關頻率。通常在 10μH 到 680μH 之間。電感值過小會導致較大的輸出電流紋波；電感值過大則會增加尺寸和成本。

　　飽和電流： 選擇電感時，其飽和電流必須大于最大輸出電流。

　　直流電阻 (DCR)： 較低的 DCR 可以減少損耗，提高效率。

　　類型： 磁屏蔽電感有助于減少 EMI。

　　設計原則： 目標是使電感紋波電流在最大輸出電流的 20% 到 40% 之間。

　　3.3 整流二極管 (Catch Diode / Freewheeling Diode)

　　整流二極管在開關管關斷時為電感電流提供續流路徑。

　　選擇： 必須使用 肖特基二極管 (Schottky Diode)。肖特基二極管具有低正向壓降和快速恢復時間，這對于高效率的開關電源至關重要。普通整流二極管（如 1N400x 系列）的恢復時間過長，會導致效率顯著下降并增加損耗。

　　額定值： 二極管的峰值反向電壓（VRRM）應大于最大輸入電壓，正向電流（IF）應大于最大輸出電流。例如，MBR360 或 1N5822 都是常見的選擇。

　　3.4 輸出電容 (Output Capacitor)

　　輸出電容的作用是平滑輸出電壓紋波，并提供瞬時負載電流。

　　選擇： 同樣建議使用低 ESR 的電解電容或陶瓷電容。容值一般在 100μF 至 1000μF 甚至更大，具體取決于輸出紋波要求和負載瞬態響應。

　　ESR 的影響： 輸出紋波電壓的大小主要由輸出電容的 ESR 和電感紋波電流決定。較低的 ESR 能有效降低輸出紋波。

　　位置： 應盡可能靠近負載端。

　　3.5 反饋電阻 (Feedback Resistors) (僅限可調版本)

　　對于 LM2576-ADJ，需要兩個外部電阻 (R1 和 R2) 構成反饋分壓器，將輸出電壓的一部分反饋到 LM2576 的反饋 (FB) 引腳。

　　精度： 建議使用 1% 或更高精度的金屬膜電阻，以確保輸出電壓的準確性。

　　布局： 反饋電阻應盡可能靠近 LM2576，且反饋路徑應遠離噪聲源。

　　4. LM2576 的工作原理與波形分析

　　LM2576 作為一個降壓型開關穩壓器，其工作原理基于 PWM（脈沖寬度調制）控制。它通過周期性地開啟和關斷內部的功率晶體管，將輸入電壓“斬波”成方波，然后通過電感和電容組成的 LC 濾波器將方波轉換為穩定的直流輸出電壓。

　　4.1 連續導通模式 (Continuous Conduction Mode - CCM)

　　在大多數負載條件下，LM2576 運行在連續導通模式。一個完整的開關周期可分為兩個階段：

　　開關管導通階段 (ON State)：

　　內部功率晶體管導通，輸入電壓通過開關管和電感施加在負載上。

　　電感電流線性增加，能量儲存在電感中。

　　此時整流二極管反向偏置，不導通。

　　輸出電容向負載供電。

　　開關管關斷階段 (OFF State)：

　　內部功率晶體管關斷。

　　電感由于電流不能突變，其電壓極性反轉，通過整流二極管續流，電流線性減小。

　　電感中儲存的能量通過二極管釋放到負載和輸出電容。

　　輸出電容繼續為負載提供平滑的直流電壓。

　　4.2 內部控制環路

　　LM2576 采用電壓模式控制。其內部誤差放大器將輸出電壓（通過反饋分壓器）與內部基準電壓 (1.23V) 進行比較，產生一個誤差信號。這個誤差信號通過補償網絡后，輸入到 PWM 比較器，與內部振蕩器產生的鋸齒波進行比較，從而產生一個占空比可調的 PWM 信號。這個 PWM 信號控制內部功率晶體管的通斷時間，進而調節輸出電壓，使其穩定在設定值。

　　4.3 關鍵波形

　　理解 LM2576 關鍵點的電壓和電流波形對于故障診斷和優化設計至關重要：

　　開關節點電壓 (SW Pin Voltage)： 這是一個方波，幅度在 0V 到輸入電壓之間跳變。其上升和下降沿的速度、過沖和下沖反映了電路的寄生參數。

　　電感電流 (Inductor Current)： 在 CCM 模式下，電感電流呈三角波形，疊加在直流輸出電流之上。其峰值和谷值決定了電感的飽和風險和輸出紋波。

　　輸出電壓紋波 (Output Voltage Ripple)： 主要由電感紋波電流通過輸出電容的 ESR 和容值產生，呈鋸齒波或三角波形。

　　5. 設計注意事項與布局指南

　　成功的電源設計不僅依賴于選擇合適的元件，更在于合理的 PCB 布局。不良的布局可能導致噪聲、效率降低、甚至電路不穩定。

　　5.1 布局的重要性

　　最小化環路面積： 開關電流環路（特別是從輸入電容到 LM2576，再到電感和二極管，然后回到輸入電容的環路）應盡可能小。大的環路面積會增加寄生電感，導致更高的開關噪聲和 EMI。

　　接地： 采用單點接地或星形接地，將所有地連接到一點。大電流地線應寬而短，以減小電阻和電感。

　　熱管理： 功率晶體管在 LM2576 內部會產生熱量。對于 TO-220 封裝，需要適當?shù)纳崞粚τ?TO-263 封裝，PCB 上的大面積銅箔作為散熱焊盤至關重要。

　　5.2 元件放置

　　輸入電容： 靠近 LM2576 的輸入引腳，以最短路徑連接到地。

　　整流二極管： 靠近 LM2576 的開關引腳 (SW) 和地。

　　輸出電感： 靠近開關引腳和整流二極管。

　　輸出電容： 靠近電感和負載，以最短路徑連接到地。

　　反饋路徑： 對于可調版本，反饋電阻和反饋線應遠離噪聲源（如開關節點），并盡可能短。建議在反饋線上放置一個小容值的陶瓷電容（例如 100pF）以提高穩定性。

　　5.3 散熱考慮

　　LM2576 的最大輸出電流能力與散熱條件密切相關。當芯片溫度升高時，其內部電阻會增加，效率會下降，并可能觸發熱關斷。

　　功耗計算： 通過輸入/輸出功率和效率可以估算 LM2576 的功耗 Pdiss=Pin?Pout。

　　溫升： 結合器件的熱阻 (Thermal Resistance)，可以估算溫升。

　　散熱片/銅箔面積： 必要時增加散熱片或在 PCB 上設計大面積的銅箔散熱區域。

　　6. LM2576 的優勢與局限性

　　6.1 優勢

　　易用性： 內部集成度高，外部元件少，設計簡單，縮短開發周期。

　　成本效益： 相對于復雜的定制電源方案，LM2576 成本較低。

　　高可靠性： 內置多種保護功能，提高了系統穩定性。

　　成熟技術： 作為一款經典的穩壓器，其應用廣泛，資料豐富，故障排查相對容易。

　　6.2 局限性

　　固定開關頻率： 52 kHz 的頻率在某些需要更小尺寸元件或更高效率（通過高頻降低電感值）的應用中可能顯得不足。

　　無同步整流： LM2576 使用肖特基二極管作為續流元件，而不是同步整流管（MOSFET）。這會帶來二極管的正向壓降損耗，尤其是在低輸出電壓和高電流時，效率會受到一定影響。現代同步降壓芯片通常能達到更高的效率。

　　輸出電壓紋波： 由于開關特性，輸出電壓會存在一定的紋波，對于對紋波非常敏感的負載可能需要額外的濾波。

　　噪聲： 開關電源固有的噪聲特性可能對敏感的模擬電路或射頻電路產生干擾。

　　7. 進階應用與替代方案

　　盡管 LM2576 是一款功能完備的降壓穩壓器，但在某些特定應用場景下，可能需要考慮其變體或更先進的替代方案。

　　7.1 LM2575 與 LM2577

　　LM2575： 是 LM2576 的低電流版本，提供 1A 的輸出電流能力，封裝和引腳兼容，適用于功率需求較低的應用。

　　LM2577： 是一款升壓/降壓-升壓/反相開關穩壓器，與 LM2576 的降壓功能不同。它適用于需要輸出電壓高于輸入電壓，或者需要負電壓輸出的應用。

　　7.2 更高效率或集成度方案

　　對于對效率、尺寸或更多功能有更高要求的應用，可以考慮：

　　同步降壓穩壓器： 例如 TI 的 TPS54x 系列。這類芯片使用 MOSFET 取代肖特基二極管進行整流，大大降低了導通損耗，提高了效率，尤其是在低輸出電壓下。

　　集成電感式穩壓器 (Module Regulators)： 例如 TI 的 Simple Switcher Power Module 系列。這類模塊將穩壓器 IC、電感和部分無源元件集成在一個封裝內，進一步簡化了設計，減小了尺寸。

　　數字電源管理芯片： 對于復雜的電源管理系統，可能需要可編程的數字電源管理 IC，提供更精細的控制和監控功能。

　　7.3 多路輸出電源

　　雖然 LM2576 是一款單路輸出穩壓器，但可以通過組合多個 LM2576 或者與其他穩壓器（如線性穩壓器 LDO）配合，實現多路輸出電源。例如，使用 LM2576 產生一個主要的降壓電壓，然后用 LDO 對其進行二次穩壓，為噪聲敏感的模擬電路供電。

　　8. 總結

　　LM2576 作為一款經典的單片降壓型開關穩壓器，憑借其簡潔的設計、穩定的性能和多種保護功能，在電源管理領域占據著不可替代的地位。它極大地簡化了降壓轉換器的設計過程，使得工程師能夠快速、高效地實現穩定的電源供應。

　　深入理解 LM2576 的各項參數——從輸入/輸出電壓、電流能力到開關頻率、靜態電流和內置保護功能——是成功應用該芯片的關鍵。同時，掌握正確的元件選擇方法和 PCB 布局技巧，能夠最大限度地發揮 LM2576 的性能，確保電源電路的高效率、低紋波和高可靠性。

　　雖然現代電源技術不斷進步，涌現出更多高效、高集成度的同步降壓芯片，但 LM2576 憑借其成熟的架構和優異的性價比，在許多通用電源、工業控制、車載電子和消費電子產品中依然是極具吸引力的選擇。對于希望快速搭建可靠降壓電源的工程師和愛好者而言，LM2576 無疑是一個值得信賴的“瑞士軍刀”般的器件。
