LM310N引腳圖與詳細解析

　　LM310N是一款高性能的電壓跟隨器，以其優異的精度、帶寬和低輸出阻抗而聞名。它通常封裝在8引腳的PDIP（Plastic Dual In-line Package）中，是一種廣泛應用于各種模擬電路設計的集成電路。理解其引腳功能對于正確使用LM310N至關重要。

　　LM310N概述

　　LM310N主要設計用于作為單位增益緩沖器，其核心功能是提供高輸入阻抗和低輸出阻抗的特性，使得它能夠隔離信號源與負載，并在不衰減信號的情況下驅動較大電流的負載。它內部集成了高精度、高速度的運算放大器，并針對電壓跟隨器應用進行了優化。這種集成度大大簡化了電路設計，降低了元件數量和成本。LM310N的寬工作電壓范圍和高轉換速率使其適用于各種嚴苛的應用環境，無論是電池供電的便攜設備還是高性能的工業控制系統，都能發揮其穩定可靠的性能。

　　LM310N主要特性

　　LM310N具備一系列卓越的電氣特性，使其在電壓跟隨器應用中脫穎而出。首先是其高輸入阻抗，通常高達1012Ω，這意味著它在連接到信號源時，幾乎不會從信號源中吸取電流，從而最大程度地減小了對信號源的負載效應，確保了信號的完整性。其次是低輸出阻抗，一般僅為幾個歐姆甚至更低，這使得它能夠有效地驅動低阻抗負載，并提供相對較大的輸出電流，而輸出電壓幾乎不受負載變化的影響。

　　其高轉換速率（Slew Rate）是另一個顯著特點，通常在數十甚至數百V/μs的范圍內，這保證了LM310N能夠快速響應輸入信號的變化，即使是高頻信號也能保持良好的跟蹤性能，避免了信號失真。此外，LM310N還擁有寬工作帶寬，使其適用于從直流到數兆赫茲的信號處理，滿足了許多高速應用的嚴苛要求。

　　LM310N的低輸入失調電壓和低輸入偏置電流確保了其在精密測量和放大應用中的高精度，這些參數決定了器件在沒有輸入信號時輸出端的誤差水平。寬電源電壓范圍，通常可從$pm5V到pm18V$，使其能夠靈活地適應不同的系統供電需求。最后，良好的溫度穩定性保證了LM310N在不同環境溫度下的性能一致性，這對于長期運行的可靠系統至關重要。

　　LM310N引腳配置

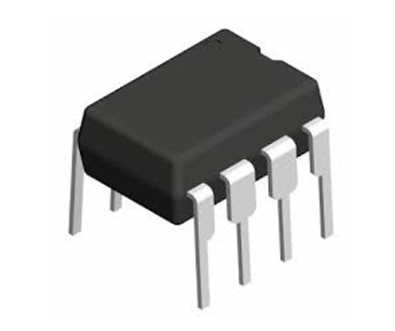

　　LM310N通常采用8引腳PDIP封裝，其引腳排列如下：

　　引腳1：偏置（Bias）

　　此引腳通常用于內部偏置電路的補償或調整。在大多數標準電壓跟隨器應用中，這個引腳通常不需要外部連接，或者通過內部連接與特定電位相連。如果需要微調器件的某些性能參數，例如輸入偏置電流，可能會用到這個引腳。然而，在日常應用中，通常建議根據數據手冊的指導將其浮空或連接到指定的參考點。

　　引腳2：反相輸入（Inverting Input, ?In）

　　在標準的運算放大器配置中，這是負反饋的輸入端。然而，在LM310N作為電壓跟隨器使用時，其內部配置已經將反相輸入與輸出端直接連接，形成了一個固定的負反饋環路。因此，這個引腳在LM310N內部是預連接的，用戶無法直接訪問或連接到此引腳。其存在是為了保持封裝的兼容性，并且在某些特殊內部配置中可能具有意義，但對于外部用戶而言，無需關心。

　　引腳3：同相輸入（Non-Inverting Input, +In）

　　這是LM310N的信號輸入端。待跟隨的電壓信號應施加到此引腳。由于LM310N具有極高的輸入阻抗，因此連接到該引腳的信號源幾乎不會被加載。信號源的任何微小變化都會通過內部的放大和反饋機制，迅速反映到輸出端，實現精確的電壓跟隨。

　　引腳4：負電源（Negative Supply, VEE 或 ?VS）

　　此引腳連接到負電源軌。對于雙電源供電系統（例如$pm15V$），此引腳連接到$-15V$。對于單電源供電系統，此引腳通常連接到地（GND）。正確的電源連接對于LM310N的穩定工作至關重要。電源去耦電容（通常為0.1μF到1μF的陶瓷電容，并聯一個10μF到100μF的電解電容）應盡可能靠近此引腳放置，以抑制電源線上的噪聲，確保器件的穩定供電。

　　引腳5：輸出（Output, VOUT）

　　這是LM310N的電壓跟隨輸出端。施加在同相輸入端的電壓信號將在此引腳以幾乎相同的幅度輸出，但具有更強的電流驅動能力和更低的輸出阻抗。此引腳可以直接連接到需要驅動的負載，無論是ADC輸入、電纜驅動器還是其他需要緩沖的電路。

　　引腳6：未連接（No Connect, NC）

　　此引腳在內部沒有連接。在PCB布局時，應確保此引腳不與任何其他信號線或電源線連接，以避免潛在的干擾或短路問題。

　　引腳7：正電源（Positive Supply, VCC 或 +VS）

　　此引腳連接到正電源軌。對于雙電源供電系統（例如$pm15V$），此引腳連接到$+15V$。對于單電源供電系統，此引腳連接到最高電源電壓。同樣，電源去耦電容應盡可能靠近此引腳放置，以確保器件的穩定工作。

　　引腳8：未連接（No Connect, NC）

　　此引腳與引腳6類似，在內部沒有連接。在PCB布局時也應保持其浮空，不進行任何連接。

　　LM310N內部結構與工作原理

　　LM310N的內部結構雖然復雜，但其核心思想是構建一個高增益、寬帶寬的運算放大器，并將其配置成單位增益的電壓跟隨器模式。它的內部電路包括差分輸入級、中間增益級和輸出驅動級。

　　差分輸入級通常由一對匹配良好的輸入晶體管構成，它們負責檢測同相輸入端與反相輸入端之間的電壓差。由于LM310N作為電壓跟隨器，其反相輸入端在內部已連接到輸出端，這意味著輸入級實際上是在比較同相輸入電壓與輸出電壓。

　　中間增益級負責對輸入級產生的微小差分信號進行放大，提供足夠高的開環增益。高開環增益是實現高精度電壓跟隨的關鍵，因為它確保了輸出電壓能夠極其精確地跟蹤輸入電壓。即使輸入與輸出之間存在微小的電壓差，高增益也會迅速放大這個差值，并通過負反饋機制進行糾正。

　　輸出驅動級則是一個低阻抗的功率放大器，它能夠提供足夠的電流來驅動外部負載。這個階段通常采用推挽式（Push-Pull）結構，以確保在正負半周期都能提供對稱的電流輸出能力，從而保證輸出信號的完整性和線性度。輸出級還具有短路保護功能，以防止在意外短路時損壞器件。

　　LM310N作為電壓跟隨器的工作原理是基于負反饋的。當同相輸入端施加一個電壓時，內部的運算放大器會嘗試將反相輸入端的電壓（也就是輸出電壓）調整到與同相輸入端電壓相等。由于反相輸入端和輸出端在內部是直接相連的，這意味著輸出電壓會緊密跟隨輸入電壓。

　　具體來說，如果輸出電壓略低于輸入電壓，那么輸入級檢測到一個正的差分電壓，經過增益級放大后，會使得輸出級提高輸出電壓，直到輸出電壓接近輸入電壓。反之，如果輸出電壓略高于輸入電壓，則輸入級檢測到一個負的差分電壓，經過放大后，會使得輸出級降低輸出電壓。這個快速且精確的反饋環路使得LM310N能夠?qū)崿F(xiàn)近乎完美的電壓跟隨功能，同時提供強大的電流驅動能力，有效地隔離了信號源和負載。

　　LM310N應用場景

　　LM310N以其出色的性能，在各種電子設計中扮演著重要的角色，主要用于解決信號隔離、阻抗匹配和電流驅動等問題。

　　ADC前級緩沖： 在模擬數字轉換器（ADC）的前級，LM310N常被用作緩沖器。ADC的輸入阻抗可能不是無限大，當直接連接到高阻抗信號源時，可能會導致信號衰減或失真。LM310N的高輸入阻抗可以有效地隔離信號源，避免ADC對信號源的加載效應，同時其低輸出阻抗能夠穩定地驅動ADC的采樣保持電路，確保采樣過程的準確性。

　　DAC輸出緩沖： 數模轉換器（DAC）的輸出通常具有一定的輸出阻抗，且驅動能力有限。LM310N可以作為DAC的輸出緩沖器，降低輸出阻抗，增強電流驅動能力，使其能夠更好地驅動后續的模擬濾波器或負載，確保信號的完整性和穩定性。

　　信號隔離與阻抗匹配： 在一個復雜的電路系統中，不同的模塊可能具有不同的輸入輸出阻抗。LM310N可以作為阻抗轉換器，將高阻抗信號源連接到低阻抗負載，或者反之，實現電路模塊之間的有效隔離和阻抗匹配，避免信號反射和能量損耗。例如，在傳感器接口電路中，高阻抗傳感器可以直接連接到LM310N的輸入端，然后由其低阻抗輸出端驅動數據采集系統。

　　電纜驅動器： 長電纜具有電容效應，高頻信號在傳輸過程中容易衰減和失真。LM310N的寬帶寬和高轉換速率使其成為優秀的電纜驅動器。它能夠提供足夠的電流來充電和放電電纜的寄生電容，從而保持信號的完整性，尤其適用于需要遠距離傳輸模擬信號的場合。

　　精密電壓參考緩沖： 在許多精密測量和控制系統中，需要一個穩定的電壓參考源。然而，電壓參考芯片的輸出電流能力通常有限。LM310N可以作為電壓參考的緩沖器，提供更大的電流驅動能力，而不會影響參考電壓的精度，確保后續電路能夠穩定地獲得所需的參考電壓。

　　通用緩沖器： 除上述特定應用外，LM310N還可以作為通用緩沖器，用于各種需要隔離、增強驅動能力的場合。例如，在測試設備中，它可以用來緩沖探頭信號，避免探頭對被測電路的影響；在音頻放大器中，它可以作為前置放大器的輸出緩沖，驅動功率放大器的輸入級。

　　LM310N電路設計考慮

　　在使用LM310N進行電路設計時，需要考慮以下幾個關鍵因素，以確保其性能得到充分發揮并避免潛在問題。

　　電源去耦： 這是任何高速模擬電路設計中都至關重要的一步。在LM310N的正負電源引腳（引腳7和引腳4）附近，應盡可能近地放置高質量的去耦電容。通常建議并聯兩種類型的電容：

　　小容量陶瓷電容（例如0.1μF或0.01μF）： 用于濾除高頻噪聲和尖峰，它們具有較低的等效串聯電阻（ESR）和等效串聯電感（ESL），響應速度快。

　　大容量電解電容（例如10μF到100μF）： 用于提供低頻的電源平滑和儲能，補償電源線的壓降，并為瞬態電流需求提供能量。正確的去耦布局應將這些電容直接連接到電源引腳，然后通過最短路徑連接到地平面，以最大程度地減小寄生電感和電阻。

　　接地策略： 良好的接地是高性能模擬電路的基礎。建議使用星形接地或地平面。對于LM310N及其相關組件，所有接地連接都應匯集到一個共同的參考點（星形接地），或者在一個連續的地平面上。這有助于避免地環路噪聲和共模干擾。電源的負極（在雙電源供電時）或地（在單電源供電時）應與信號地保持一致。

　　輸入信號源： 盡管LM310N具有高輸入阻抗，但在連接到高頻信號源時，仍需注意輸入信號線的布局。盡量保持輸入信號線短而直，遠離噪聲源，以減少電磁干擾（EMI）和射頻干擾（RFI）的耦合。對于特別敏感的應用，可以使用屏蔽電纜或差分信號傳輸。

　　輸出負載： LM310N能夠驅動一定的容性負載，但過大的容性負載（例如長電纜或大型并聯電容）可能會導致輸出振蕩。這是因為容性負載會與LM310N的輸出阻抗形成一個極點，改變其開環頻率響應，從而降低相位裕度，導致不穩定。如果必須驅動大容性負載，可以考慮在LM310N的輸出端串聯一個小電阻（例如10-100歐姆），然后再連接到容性負載。這個電阻可以隔離容性負載，改善相位裕度，從而抑制振蕩。

　　熱管理： 盡管LM310N通常功耗較低，但在驅動重負載或在高溫環境下工作時，其內部溫度可能會升高。如果功耗較大（例如，輸出電流較大或電源電壓差較大），則可能需要考慮散熱。PDIP封裝的LM310N通常不需要額外的散熱器，但在極端條件下，應確保PCB布局有足夠的銅面積來幫助散熱，或者考慮使用具有更好散熱性能的封裝類型（如果可用）。

　　電源電壓： 嚴格遵守LM310N數據手冊中規定的最大和最小電源電壓。超過最大額定電壓可能會損壞器件，而低于最小電壓則可能導致性能下降或無法正常工作。在設計時，應確保電源電壓的紋波和噪聲在可接受的范圍內。

　　PCB布局： 仔細的PCB布局對于LM310N的性能至關重要。

　　電源線和地線應寬而短，以減小電阻和電感。

　　信號線應避免交叉，并盡可能遠離電源線和數字信號線，以減少耦合噪聲。

　　去耦電容應盡可能靠近LM310N的電源引腳放置。

　　盡量使用地平面來提供低阻抗的返回路徑和良好的EMI屏蔽。

　　輸入保護： 盡管LM310N具有一定的內置保護，但在某些應用中，輸入端可能面臨過壓或靜電放電（ESD）的風險。在這種情況下，可以在輸入端添加外部保護電路，例如限流電阻和瞬態電壓抑制（TVS）二極管，以保護LM310N免受損壞。

　　通過綜合考慮這些設計因素，工程師可以最大限度地發揮LM310N的性能，確保電路的穩定性和可靠性。

　　結論

　　LM310N作為一款高性能的電壓跟隨器，以其卓越的電氣特性、穩定的性能以及廣泛的應用范圍，成為模擬電路設計中的重要組成部分。深入理解其引腳功能、內部工作原理以及電路設計考量，是成功應用LM310N的關鍵。無論是作為ADC/DAC的前級緩沖，還是在信號隔離、阻抗匹配、電纜驅動等場景，LM310N都能提供可靠、高效的解決方案。正確地進行電源去耦、接地處理、負載匹配以及注意熱管理，將確保LM310N在各種復雜應用中發揮其最佳性能，從而構建出穩定、高精度的電子系統。
