LF444 芯片概述

　　LF444 是一款高性能四通道低功耗 JFET 輸入運算放大器，由國家半導體（National Semiconductor，現已并入 Texas Instruments）生產。它在精密儀器、醫療設備、音頻處理和便攜式電子產品等領域有著廣泛應用。LF444 的主要特點是其卓越的低輸入偏置電流、低輸入失調電壓和漂移，以及較低的功耗，使其成為電池供電和對精度要求較高的應用場景的理想選擇。這款芯片集成了四個獨立的運算放大器單元，每個單元都具備JFET輸入級，這賦予了它極高的輸入阻抗，從而最大限度地減少了信號源的負載效應，確保了信號的完整性和精確性。

　　LF444 的設計哲學在于兼顧性能與效率。在提供優異的電學參數的同時，它對電源的消耗保持在較低水平，這對于延長電池壽命至關重要的便攜式設備而言是一個顯著優勢。其工作溫度范圍廣泛，從工業級到商業級均有覆蓋，保證了在不同環境條件下的穩定運行。芯片內部的每個運算放大器都經過精心設計，以確保相互之間的隔離度，避免通道間的串擾，這對于多通道信號處理系統尤其重要。此外，LF444 還具備良好的增益帶寬積和轉換速率，這使得它能夠處理較寬頻率范圍內的信號，并對快速變化的信號做出及時響應。其低噪聲特性也使其在處理微弱信號時表現出色，能夠有效抑制噪聲干擾，提升信噪比，這對于高精度測量和傳感器接口應用而言至關重要。

　　LF444 芯片引腳圖詳解

　　LF444 芯片通常采用 14 引腳雙列直插式封裝（DIP-14）或小外形封裝（SOIC-14）。理解其引腳排列是正確使用和設計電路的基礎。下面將詳細介紹每個引腳的功能。

　　1. 引腳 1：輸出 A (Output A)

　　引腳 1 是芯片內部第一個運算放大器（通常標記為 A）的輸出端。這個引腳能夠提供運算放大器經過增益處理后的信號。它的輸出能力（最大輸出電流和電壓范圍）受限于芯片的電源電壓和負載條件。在設計電路時，需要確保連接到此引腳的負載不會超過其最大額定電流，否則可能導致芯片損壞或性能下降。通常，輸出端會連接到下一級電路的輸入、反饋電阻網絡，或者直接驅動小型負載。這個輸出是運算放大器內部電路的最終結果，代表了輸入信號經過放大、濾波或其它處理后的最終形式。為了確保輸出信號的穩定性和準確性，通常會在輸出端附近放置去耦電容，以濾除高頻噪聲并穩定電源。此外，為了防止短路，有時會串聯一個限流電阻。在實際應用中，用戶需要根據特定的應用需求來配置外部電路，以實現所需的輸出特性，例如輸出電壓擺幅、輸出阻抗等。

　　2. 引腳 2：反相輸入 A (-In A)

　　引腳 2 是第一個運算放大器（A）的反相輸入端。它是運算放大器最重要的輸入之一。當輸入信號施加到此引腳時，輸出信號將與輸入信號呈現相反的相位。例如，如果輸入電壓升高，輸出電壓將降低（在負反饋配置下）。在大多數運算放大器應用中，特別是線性應用中，反相輸入端通常與負反饋回路連接，這意味著一部分輸出信號會被反饋到這個輸入端，以穩定增益和提高性能。例如，在基本的反相放大器配置中，輸入信號通過一個電阻連接到反相輸入端，而輸出信號通過另一個電阻反饋到反相輸入端。這個負反饋機制是運算放大器能夠實現精確增益控制和穩定工作的基礎。此外，反相輸入端的阻抗非常高，這有助于減少信號源的負載效應，確保輸入信號的完整性。在處理微弱信號時，保持輸入阻抗高尤為重要，以避免信號衰減。

　　3. 引腳 3：同相輸入 A (+In A)

　　引腳 3 是第一個運算放大器（A）的同相輸入端。當輸入信號施加到此引腳時，輸出信號將與輸入信號呈現相同的相位。在非反相放大器配置中，輸入信號通常直接或通過一個電阻連接到同相輸入端，而反相輸入端則通過反饋網絡連接到輸出端。同相輸入端也具有極高的輸入阻抗，這與反相輸入端類似，都是JFET輸入級所帶來的優勢。高輸入阻抗使得LF444非常適合作為緩沖器或前置放大器，因為它幾乎不會從信號源吸取電流。在實際電路中，為了避免輸入端受到靜電或其他噪聲的干擾，通常會在輸入端附近放置保護二極管或RC濾波器。正確連接同相輸入端是實現預期放大或信號處理功能的關鍵。例如，在電壓跟隨器（緩沖器）配置中，同相輸入端直接連接到信號源，而反相輸入端直接連接到輸出端，從而實現單位增益的緩沖功能。

　　4. 引腳 4：V- (負電源輸入)

　　引腳 4 是 LF444 芯片的負電源輸入端。為了使運算放大器正常工作，它需要一個負電源電壓（相對于地）。這個負電源提供了芯片內部晶體管偏置所需的電壓。通常情況下，V-會連接到地電位（0V）或一個負電壓軌，例如 -5V、-9V 或 -15V。電源的質量直接影響到運算放大器的性能，特別是噪聲和穩定性。因此，在 V-引腳附近放置一個去耦電容（通常為 0.1μF 或 0.01μF 的陶瓷電容并聯一個 1μF 或 10μF 的電解電容）是至關重要的，它能夠濾除電源線上的高頻噪聲，并提供瞬態電流，以確保芯片在快速變化的信號條件下也能穩定工作。如果電源電壓不穩定或存在大量噪聲，將會直接影響運算放大器的輸出，導致失真或錯誤。因此，選擇一個穩定的、低噪聲的電源對 LF444 的性能至關重要。

　　5. 引腳 5：同相輸入 B (+In B)

　　引腳 5 是第二個運算放大器（B）的同相輸入端。其功能與引腳 3 類似，用于接收與輸出同相的輸入信號。它同樣具有高輸入阻抗，適用于非反相放大器、電壓跟隨器等配置。在多通道應用中，如果需要獨立處理第二個信號，這個引腳就會被使用。用戶需要根據第二個通道的特定功能需求，如信號放大、濾波或比較等，來配置相應的外部元件。為了最大限度地發揮其高輸入阻抗的優勢，應確保連接到此引腳的外部電路不會對其加載過多的電流。在處理微弱信號或高阻抗信號源時，該引腳的特性尤為重要，因為它可以有效避免信號衰減和失真。與其他輸入引腳類似，為了提高抗干擾能力，可以在此引腳附近采取適當的濾波和保護措施。

　　6. 引腳 6：反相輸入 B (-In B)

　　引腳 6 是第二個運算放大器（B）的反相輸入端。它的功能與引腳 2 相同，用于接收與輸出反相的輸入信號。在大多數情況下，它會連接到負反饋網絡，以穩定放大器的增益和工作點。例如，在第二個通道的反相放大器配置中，輸入信號通過一個電阻連接到此引腳，輸出信號則通過另一個電阻反饋到此引腳。與其他反相輸入端一樣，它也具有極高的輸入阻抗。正確地配置這個引腳對于實現第二個通道的預期功能至關重要。在設計多通道系統時，需要特別注意各個通道之間的隔離，以避免信號串擾。盡管LF444芯片內部已經做了很好的隔離，外部布線和組件的擺放仍然會對最終性能產生影響。

　　7. 引腳 7：輸出 B (Output B)

　　引腳 7 是第二個運算放大器（B）的輸出端。其功能與引腳 1 相同，提供第二個運算放大器處理后的信號。它可以連接到下一級電路、負載或反饋回路。在設計電路時，需要考慮其最大輸出電流和電壓擺幅，以避免過載。與引腳 1 類似，去耦電容的放置對于保證輸出信號的質量和穩定性同樣重要。在多通道應用中，這個輸出引腳能夠提供獨立于第一個通道的信號輸出，從而實現更復雜的信號處理功能。例如，一個通道可以用于放大音頻信號，而另一個通道則可以用于濾波或驅動揚聲器。輸出端的連接方式和負載特性直接影響到整個通道的性能，因此需要仔細設計和驗證。

　　8. 引腳 8：輸出 C (Output C)

　　引腳 8 是第三個運算放大器（C）的輸出端。它的功能與引腳 1 和 7 相同，提供第三個運算放大器處理后的信號。在需要處理第三個獨立信號流的應用中，例如多傳感器接口或多通道音頻混音，這個引腳將發揮作用。與其他輸出引腳一樣，為了確保信號質量，外部去耦電容是必不可少的。設計者需要根據第三個通道的具體應用需求，確定其輸出負載和后續電路的連接方式。如果輸出需要驅動較大的電流，可能需要額外的緩沖級或驅動電路。此外，在考慮多個運算放大器同時工作時，需要確保電源能夠提供足夠的電流，以避免電源軌的電壓下降。

　　9. 引腳 9：反相輸入 C (-In C)

　　引腳 9 是第三個運算放大器（C）的反相輸入端。其功能與引腳 2 和 6 類似，用于接收與輸出反相的輸入信號，并且通常連接到負反饋回路。高輸入阻抗是其顯著特點，有助于保持信號源的完整性。在第三個通道需要實現反相放大、求和或積分等功能時，此引腳將是關鍵的連接點。在設計多通道電路時，每個通道的輸入阻抗特性都需要考慮，以確保信號匹配和最小化損耗。精確的反饋電阻選擇對于實現預期的增益和穩定性至關重要。

　　10. 引腳 10：同相輸入 C (+In C)

　　引腳 10 是第三個運算放大器（C）的同相輸入端。其功能與引腳 3 和 5 相同，用于接收與輸出同相的輸入信號。它也具備高輸入阻抗，非常適合作為第三個通道的非反相放大器或緩沖器輸入。在多個通道同時工作的情況下，對輸入信號的精確性和純凈度要求更高。因此，在此引腳附近采取適當的去耦和保護措施是必要的，以防止噪聲和靜電放電對芯片造成損害。如果這個通道需要處理微弱信號，那么其低噪聲特性將得到充分利用，但前提是輸入端沒有引入額外的噪聲。

　　11. 引腳 11：V+ (正電源輸入)

　　引腳 11 是 LF444 芯片的正電源輸入端。為了使運算放大器正常工作，它需要一個正電源電壓（相對于地）。這個正電源提供了芯片內部晶體管偏置所需的電壓。通常情況下，V+會連接到一個正電壓軌，例如 +5V、+9V 或 +15V。與負電源引腳（V-）類似，在 V+引腳附近放置一個去耦電容（通常為 0.1μF 或 0.01μF 的陶瓷電容并聯一個 1μF 或 10μF 的電解電容）是至關重要的。這些電容能夠濾除電源線上的高頻噪聲，并提供瞬態電流，以確保芯片在快速變化的信號條件下也能穩定工作。一個穩定、低噪聲的正電源對于保證運算放大器的輸出精度和穩定性至關重要。如果電源電壓波動或存在大量紋波，將會直接影響運算放大器的性能，導致輸出失真。

　　12. 引腳 12：同相輸入 D (+In D)

　　引腳 12 是第四個運算放大器（D）的同相輸入端。其功能與引腳 3、5 和 10 相同，用于接收與輸出同相的輸入信號。作為芯片的最后一個通道，它同樣具有高輸入阻抗，非常適合作為非反相放大器或緩沖器輸入。在需要處理第四個獨立信號流的應用中，這個引腳將被使用。例如，在復雜的傳感器數據采集系統中，四個通道可以分別連接到不同的傳感器，實現并行數據處理。與所有輸入引腳一樣，外部電路的設計應考慮到其高輸入阻抗特性，以避免信號加載效應。

　　13. 引腳 13：反相輸入 D (-In D)

　　引腳 13 是第四個運算放大器（D）的反相輸入端。其功能與引腳 2、6 和 9 類似，用于接收與輸出反相的輸入信號，并且通常連接到負反饋回路。此引腳同樣具有高輸入阻抗。在第四個通道需要實現反相放大、差分放大或其他需要負反饋的功能時，此引腳將發揮作用。在設計具有多個通道的精密電路時，需要特別注意每個通道的布局和布線，以最大限度地減少噪聲耦合和串擾。例如，輸入信號線應盡可能短，并遠離噪聲源，以確保信號的純凈度。

　　14. 引腳 14：輸出 D (Output D)

　　引腳 14 是第四個運算放大器（D）的輸出端。其功能與引腳 1、7 和 8 相同，提供第四個運算放大器處理后的信號。在需要處理第四個獨立信號流或驅動第四個負載的應用中，這個引腳將發揮作用。與所有輸出引腳一樣，去耦電容的放置對于保證輸出信號的質量和穩定性至關重要。設計者需要根據第四個通道的具體應用需求，確定其輸出負載和后續電路的連接方式。在多通道系統中，確保每個通道的輸出都能滿足其后續電路的要求是系統穩定運行的關鍵。

　　LF444 芯片主要特性與參數

　　LF444 芯片之所以在眾多應用中脫穎而出，得益于其一系列優異的電氣特性。

　　1. JFET 輸入級

　　LF444 采用 JFET（結型場效應晶體管）輸入級，這是其最顯著的特點之一。JFET 輸入級賦予了LF444 極高的輸入阻抗（通常在兆歐到太歐姆范圍），遠高于傳統的雙極型晶體管（BJT）輸入級運算放大器。高輸入阻抗意味著芯片在從信號源獲取信號時幾乎不吸取電流，這對于連接到高阻抗傳感器（如 pH 探頭、壓電傳感器）或高阻抗信號源（如電荷放大器）的應用至關重要。因為如果輸入阻抗較低，信號源將被“加載”，導致信號衰減或失真。例如，在處理生物電信號時，信號源的內阻通常很高，LF444 的高輸入阻抗可以有效避免信號損失。此外，JFET 輸入級還導致了 極低的輸入偏置電流（通常在皮安級別）。輸入偏置電流是指流入或流出運算放大器輸入端的微小電流，即使輸入電壓為零，這個電流也存在。高偏置電流會導致信號源上的電壓降，尤其是在高阻抗電路中，從而引入誤差。LF444 的低偏置電流顯著降低了這種誤差，使其在需要長時間積分或使用大電阻值反饋網絡的電路中表現出色，因為這些電路對輸入偏置電流非常敏感。例如，在精密積分器中，電容上的電壓是輸入電流的積分，如果輸入偏置電流較大，會導致電容上的電壓漂移，從而引入誤差。JFET 輸入級還通常提供比 BJT 輸入級更好的 低噪聲性能，尤其是在低頻區域，這對于精密測量和音頻應用非常有利。然而，JFET 輸入級的運算放大器在溫度變化時，輸入偏置電流可能會有較大的漂移，但LF444通過內部補償和設計優化，在一定程度上緩解了這個問題。

　　2. 低功耗

　　LF444 被設計為 低功耗 運算放大器。每個放大器的工作電流通常在幾百微安到一毫安的量級。在四通道芯片中，總的靜態電流消耗仍然保持在較低水平。低功耗對于 電池供電的便攜式設備 和 需要長時間運行的遠程傳感器節點 來說是至關重要的。在這些應用中，延長電池壽命是設計工程師的首要任務之一。通過降低功耗，LF444 允許設備在不頻繁更換電池的情況下工作更長時間，或者使用更小容量的電池，從而減小產品體積和重量。例如，在野外數據采集設備中，低功耗意味著設備可以在無人值守的情況下運行數周甚至數月。低功耗設計通常通過優化內部電路結構和偏置電流來實現。雖然低功耗有時會以犧牲一些速度（如較低的轉換速率或增益帶寬積）為代價，但對于許多精密測量和低頻信號處理應用而言，LF444 的性能完全足夠。例如，在醫療植入設備中，低功耗不僅可以延長設備壽命，還可以減少熱量產生，提高患者舒適度。

　　3. 低輸入失調電壓與漂移

　　輸入失調電壓（Vos） 是指在理想情況下，如果兩個輸入端電壓相同，輸出電壓應該為零，但實際上會有一個小的直流電壓輸出，為了使輸出為零，需要在輸入端施加一個小的差分電壓，這個電壓就是輸入失調電壓。LF444 具有 較低的輸入失調電壓（通常在毫伏到幾百微伏的范圍），這意味著它在開環或閉環配置下都能提供更高的直流精度。低的輸入失調電壓對于直流放大器、數據采集系統和精密測量應用非常關鍵，因為它可以減少系統固有的誤差。

　　輸入失調電壓漂移 是指輸入失調電壓隨溫度、時間和電源電壓變化而發生的變化。LF444 還具有 較低的輸入失調電壓漂移（通常在幾微伏/攝氏度）。低的漂移特性保證了芯片在環境溫度變化時性能的穩定性，這對于那些需要在寬溫度范圍內保持高精度的工業和汽車電子應用非常重要。例如，在精密稱重系統中，即使環境溫度發生變化，如果失調電壓漂移較小，也能保證測量結果的準確性。為了進一步減小失調電壓的影響，用戶可以在外部電路中添加失調電壓補償網絡，或者使用斬波穩定技術（對于極高精度的應用）。LF444 的低失調電壓和低漂移特性減少了對這些外部補償電路的需求，簡化了設計。

　　4. 寬電源電壓范圍

　　LF444 能夠在相對較寬的電源電壓范圍內工作，通常從 ±4V 到 ±18V（或單電源 8V 到 36V）。這種靈活性使得它能夠適應各種電源供電系統。無論是傳統的雙極性電源（例如 ±15V，用于模擬信號處理），還是現代的單電源供電系統（例如 5V 或 12V，常見于數字系統和便攜式設備），LF444 都能良好地兼容。寬電源電壓范圍增加了設計靈活性，使得工程師可以根據現有電源條件來選擇這款芯片，而無需額外設計復雜的電源轉換電路。例如，在工業控制系統中，常常有 ±15V 的電源軌，而嵌入式系統中則可能只有 5V 或 12V 單電源。LF444 的適應性使其成為一個通用的選擇。然而，需要注意的是，雖然芯片可以在寬電壓范圍內工作，但其具體的性能參數（如輸出擺幅、最大輸出電流和噪聲）可能會隨電源電壓的變化而略有不同，因此在特定應用中應參考數據手冊中的詳細參數圖表。

　　5. 增益帶寬積 (GBP)

　　增益帶寬積（Gain Bandwidth Product, GBP） 是運算放大器的一個重要動態參數，它表示在閉環增益為 1 時，放大器能夠保持其增益的頻率范圍。LF444 的 GBP 通常在 兆赫茲（MHz） 級別，例如 1 MHz。這意味著當增益為 1 時，放大器可以處理到 1 MHz 的信號。如果增益提高，則有效帶寬會相應降低。例如，如果增益設置為 10，則帶寬將降至 100 kHz。這個參數對于需要處理交流信號的應用非常重要，例如音頻放大器、濾波器和信號調理電路。較高的 GBP 意味著放大器能夠處理更高頻率的信號，或者在給定頻率下提供更高的增益。雖然 LF444 不是超高速運算放大器，但其 GBP 對于大多數低頻到中頻應用（如音頻、傳感器接口和精密測量）已經足夠。在選擇運算放大器時，需要根據信號的最高頻率和所需的增益來綜合考慮 GBP。如果需要處理非常高的頻率信號，可能需要選擇具有更高 GBP 的專用高速運算放大器。

　　6. 轉換速率 (Slew Rate)

　　轉換速率（Slew Rate, SR） 是衡量運算放大器輸出電壓隨時間變化的快慢的一個參數，單位通常是伏特/微秒（V/μs）。它表示放大器輸出電壓在單位時間內能達到的最大變化速率。LF444 的轉換速率通常在 1 V/μs 左右。轉換速率決定了放大器在處理快速變化的信號（如方波或脈沖）時的能力。如果輸入信號的變化速率超過了放大器的轉換速率，輸出信號將會出現失真，通常表現為輸出波形邊緣變圓，無法跟隨輸入信號的快速變化。這在處理高頻大信號時尤為明顯，被稱為 Slew Rate Limited。例如，在音頻放大器中，如果轉換速率過低，可能會導致高音部分的失真。雖然 LF444 的轉換速率不如一些專用高速運算放大器高，但對于其目標應用（低功耗、精密測量和中頻信號處理）而言，其轉換速率通常是足夠的。在設計電路時，需要確保所需的輸出電壓變化速率不超過芯片的轉換速率，否則可能會引入非線性失真。

　　7. 低噪聲

　　LF444 具有相對 較低的噪聲性能。運算放大器內部的器件（如晶體管和電阻）會產生隨機的電噪聲，這些噪聲會疊加在信號上，降低信噪比。噪聲通常用 輸入電壓噪聲密度（nV/√Hz） 和 輸入電流噪聲密度（pA/√Hz） 來衡量。LF444 的 JFET 輸入級通常在電壓噪聲方面表現良好，尤其是在低頻區域。低噪聲特性對于 微弱信號放大 和 高精度測量 應用至關重要。例如，在醫療診斷設備（如心電圖、腦電圖）中，需要放大非常微弱的生物電信號，如果放大器噪聲過大，將淹沒有效信號。在傳感器接口電路中，傳感器輸出的信號往往非常小，如果噪聲太高，會限制系統的分辨率和精度。為了進一步降低系統噪聲，除了選擇低噪聲運算放大器外，還需要注意電路板布局、電源濾波和屏蔽等措施。

　　LF444 芯片典型應用電路

　　LF444 四通道運算放大器因其多功能性和優異的性能，在眾多電子應用中都扮演著關鍵角色。理解其典型應用電路，有助于工程師更好地利用這款芯片的潛力。

　　1. 反相放大器 (Inverting Amplifier)

　　原理： 反相放大器是最基本的運算放大器配置之一，它將輸入信號進行放大，并將輸出信號的相位反轉 180 度。其核心是負反饋機制。輸入信號通過電阻 R_in 連接到運算放大器的反相輸入端 (?In)，而反饋電阻 R_f 則連接在輸出端和反相輸入端之間。同相輸入端 (+In) 通常接地（或連接到參考電壓）。由于運算放大器的虛短路特性（即反相輸入端和同相輸入端電壓近似相等），因此反相輸入端也被拉到近似地電位。

　　電路描述：

　　輸入端： 信號 V_in 通過電阻 R_in 連接到 LF444 的反相輸入端（例如，引腳 2）。

　　反饋： 電阻 R_f 連接在輸出端（例如，引腳 1）和反相輸入端（引腳 2）之間。

　　同相輸入： 同相輸入端（例如，引腳 3）直接連接到地（0V）。

　　電源： V+（引腳 11）和 V-（引腳 4）分別連接到正負電源。

　　工作方式： 當輸入電壓 V_in 施加到 R_in 時，電流 I_in=V_in/R_in 流向反相輸入端。由于運算放大器的高輸入阻抗，幾乎沒有電流流入反相輸入端，因此所有電流都流經反饋電阻 R_f。輸出電壓 V_out 由反饋回路決定，使得反相輸入端的電壓保持近似為零。因此，通過歐姆定律，輸出電壓 V_out=?I_incdotR_f=?(V_in/R_in)cdotR_f。

　　增益計算： 閉環增益 A_v=V_out/V_in=?R_f/R_in。 通過選擇合適的 R_f 和 R_in 值，可以精確控制放大倍數。例如，如果 R_f=10kOmega，R_in=1kOmega，則增益為 -10。負號表示輸出信號相對于輸入信號是反相的。

　　LF444 的優勢： LF444 的高輸入阻抗和低輸入偏置電流特性，使得 R_in 和 R_f 可以使用較大的電阻值而不會引入顯著的直流誤差，這對于降低功耗或在輸入信號源阻抗較高的情況下尤為重要。低失調電壓和漂移保證了直流增益的精度和穩定性。

　　應用場景：

　　音頻信號放大： 將麥克風等低電平音頻信號放大到可用的電平。

　　電平反轉： 需要將信號電平反相的場合。

　　求和電路： 通過在反相輸入端并聯多個輸入電阻，可以實現多個信號的加權求和。

　　有源濾波器： 作為有源濾波器（如低通、高通或帶通濾波器）的基本放大單元。

　　2. 非反相放大器 (Non-Inverting Amplifier)

　　原理： 非反相放大器同樣利用負反饋，但輸入信號施加到運算放大器的同相輸入端 (+In)。反饋電阻網絡將一部分輸出信號反饋到反相輸入端 (?In)，使得反相輸入端的電壓緊密跟隨同相輸入端的電壓。輸出信號的相位與輸入信號相同。

　　電路描述：

　　輸入端： 信號 V_in 直接連接到 LF444 的同相輸入端（例如，引腳 3）。

　　反饋： 一個分壓電阻網絡由 R_1 和 R_2 組成，連接在輸出端（例如，引腳 1）和反相輸入端（引腳 2）之間。其中，R_1 連接在反相輸入端和地之間，R_2 連接在輸出端和反相輸入端之間。

　　電源： V+（引腳 11）和 V-（引腳 4）分別連接到正負電源。

　　工作方式： 由于虛短路特性，V_?InapproxV_+In=V_in。根據分壓原理，反相輸入端的電壓 V_?In=V_outcdot(R_1/(R_1+R_2))。令 V_in=V_?In，可解得 V_out=V_incdot((R_1+R_2)/R_1)。

　　增益計算： 閉環增益 A_v=V_out/V_in=1+R_2/R_1。 非反相放大器的增益始終大于等于 1。例如，如果 R_1=1kOmega，R_2=9kOmega，則增益為 10。

　　LF444 的優勢： LF444 的 高輸入阻抗 在非反相放大器配置中尤為重要，因為它直接連接到信號源，避免了信號源的加載效應。這使得它非常適合作為 緩沖器（當 R_2=0 且 R_1=infty 時，增益為 1，即電壓跟隨器）或前置放大器，適用于高阻抗信號源。低噪聲特性確保了放大后信號的純凈度。

　　應用場景：

　　傳感器接口： 連接到高阻抗傳感器，如壓電傳感器、光電二極管等，提供信號放大和阻抗匹配。

　　電壓跟隨器（緩沖器）： 實現阻抗變換，隔離前后級電路，防止信號源被后續電路加載。

　　有源濾波器： 作為有源濾波器電路中的增益級。

　　電平抬升： 將小信號放大到所需電壓范圍。

　　3. 差分放大器 (Differential Amplifier)

　　原理： 差分放大器用于放大兩個輸入信號之間的電壓差。它在測量橋式電路、抑制共模噪聲和處理差分信號方面非常有用。LF444 的多個運算放大器可以方便地配置成差分放大器。

　　電路描述： 典型的差分放大器需要一個運算放大器和四個電阻。

　　輸入 1： 信號 V_1 通過電阻 R_A 連接到 LF444 的反相輸入端（例如，引腳 2）。

　　輸入 2： 信號 V_2 通過電阻 R_C 連接到 LF444 的同相輸入端（例如，引腳 3）。

　　反饋： 電阻 R_B 連接在輸出端（例如，引腳 1）和反相輸入端（引腳 2）之間。

　　同相輸入支路： 電阻 R_D 連接在同相輸入端（引腳 3）和地之間。

　　電源： V+（引腳 11）和 V-（引腳 4）分別連接到正負電源。

　　增益計算： 如果選擇 R_A=R_C 且 R_B=R_D，那么閉環增益 A_v=V_out/(V_2?V_1)=R_B/R_A。 輸出電壓 V_out=(V_2?V_1)cdot(R_B/R_A)。理想情況下，它只放大差模信號，而抑制共模信號。

　　LF444 的優勢： LF444 的低輸入失調電壓和低失調電壓漂移對于差分放大器非常重要，因為它可以確保即使在共模信號存在時，也能精確地放大差模信號。其高輸入阻抗在連接到高阻抗差分源時也很有用。四通道特性意味著可以在一個芯片上實現多個差分放大器，或者將差分放大器與其他處理功能（如濾波）集成。

　　應用場景：

　　橋式電路測量： 測量惠斯通電橋或壓力傳感器、溫度傳感器等橋式輸出信號。

　　噪聲抑制： 抑制傳輸線上的共模噪聲，提高信號傳輸的抗干擾能力。

　　生物醫學信號處理： 放大微弱的差分生物電信號（如心電圖、肌電圖）。

　　儀器儀表： 用于精確測量兩個點之間的電壓差。

　　4. 電壓跟隨器 (Voltage Follower / Buffer)

　　原理： 電壓跟隨器是一種特殊的非反相放大器，其閉環增益為 1。它將輸入信號直接傳遞到輸出，不改變電壓幅值，但實現了 阻抗變換。這意味著它具有極高的輸入阻抗和極低的輸出阻抗。

　　電路描述：

　　輸入端： 信號 V_in 直接連接到 LF444 的同相輸入端（例如，引腳 3）。

　　反饋： 輸出端（例如，引腳 1）直接連接到反相輸入端（例如，引腳 2）。

　　電源： V+（引腳 11）和 V-（引腳 4）分別連接到正負電源。

　　工作方式： 由于虛短路特性，反相輸入端的電壓與同相輸入端的電壓相等。而反相輸入端又直接連接到輸出端，所以輸出電壓 V_out 總是等于輸入電壓 V_in。

　　增益計算： 閉環增益 A_v=V_out/V_in=1。

　　LF444 的優勢： LF444 的 高輸入阻抗 和 低輸出阻抗 是其作為電壓跟隨器的核心優勢。它能夠有效地隔離信號源和負載，防止負載效應導致信號衰減或失真。例如，一個高阻抗傳感器可能無法直接驅動一個低阻抗的后續電路，通過電壓跟隨器可以提供所需的電流驅動能力而不會對傳感器造成加載。同時，其低噪聲特性也保證了信號的純凈傳輸。四通道特性使得一個芯片可以提供四個獨立的緩沖器。

　　應用場景：

　　阻抗匹配： 在高阻抗信號源和低阻抗負載之間提供緩沖，防止信號衰減。

　　多路復用器后級： 緩沖多路復用器輸出，防止其輸出被后續電路加載。

　　采樣保持電路： 作為采樣電容的緩沖器，防止電容上的電荷泄露。

　　信號隔離： 將不同模塊的信號進行隔離，防止互相干擾。

　　5. 有源濾波器 (Active Filters)

　　原理： 有源濾波器利用運算放大器（如 LF444）和電阻、電容等無源元件來構建濾波器電路，以實現特定的頻率響應（如低通、高通、帶通、帶阻）。相比于無源濾波器，有源濾波器具有更高的增益、更陡峭的衰減率、更好的隔離性和不加載信號源的優點。

　　電路描述： 有源濾波器有多種拓撲結構，例如 Sallen-Key 拓撲、多路反饋（Multiple Feedback, MFB）拓撲等。

　　Sallen-Key 低通濾波器： 包含一個 LF444 運算放大器、兩個電阻和兩個電容。輸入信號施加到同相輸入端，反饋網絡（包含電阻和電容）連接在輸出和反相輸入端之間。

　　Sallen-Key 高通濾波器： 與低通濾波器類似，只是電阻和電容的位置互換。

　　工作方式： 運算放大器提供增益和緩沖，使得濾波器響應不受負載影響。通過精確選擇電阻和電容的值，可以確定濾波器的截止頻率、Q 值和增益。例如，一個二階 Sallen-Key 低通濾波器可以提供 -40 dB/十倍頻程的衰減率。

　　LF444 的優勢： LF444 的 低噪聲 和 低失調電壓 對于精密濾波器應用非常有利，尤其是在處理低電平信號時。其穩定的增益帶寬積和轉換速率確保了在所需頻率范圍內的良好濾波性能。四通道特性意味著可以在一個芯片上實現多級濾波器或者多通道并行濾波，例如構建一個多級巴特沃斯或切比雪夫濾波器。

　　應用場景：

　　音頻處理： 構建均衡器、分頻器、噪聲抑制電路等。

　　數據采集系統： 濾除傳感器信號中的高頻噪聲或工頻干擾。

　　控制系統： 穩定控制回路，濾除不需要的頻率成分。

　　通信系統： 信號整形和頻譜管理。

　　6. 積分器與微分器 (Integrator and Differentiator)

　　原理：

　　積分器： 積分器電路的輸出電壓與輸入電壓的時間積分成正比。它通常用于波形整形、信號恢復和模擬計算。

　　微分器： 微分器電路的輸出電壓與輸入電壓的時間導數成正比。它常用于檢測輸入信號的變化率或邊緣。

　　電路描述：

　　積分器： 輸入信號通過電阻 R 連接到 LF444 的反相輸入端，電容 C 連接在輸出端和反相輸入端之間（作為反饋元件），同相輸入端接地。輸出電壓 V_out=?(1/(RcdotC))intV_indt。

　　微分器： 輸入信號通過電容 C 連接到 LF444 的反相輸入端，電阻 R 連接在輸出端和反相輸入端之間（作為反饋元件），同相輸入端接地。輸出電壓 V_out=?RcdotCcdot(dV_in/dt)。

　　LF444 的優勢： LF444 的 極低輸入偏置電流 對于積分器電路至關重要。在理想積分器中，電容是唯一的反饋元件，任何流經反相輸入端的偏置電流都將在電容上累積，導致輸出電壓持續漂移（稱為“積分器漂移”）。LF444 的皮安級偏置電流顯著降低了這種漂移，使其能夠實現長時間的精確積分。然而，對于實際應用中的積分器，通常會并聯一個大電阻與電容，以提供直流反饋路徑，防止輸出飽和。

　　應用場景：

　　積分器： 模擬計算器、波形發生器（如三角波）、積分測量、低通濾波器的低頻擴展。

　　微分器： 邊緣檢測、脈沖發生器、高通濾波器的高頻擴展。

　　LF444 芯片封裝與引腳命名約定

　　LF444 芯片通常采用兩種主要封裝類型：雙列直插式封裝（DIP） 和 小外形封裝（SOIC）。這兩種封裝在尺寸、焊接方式和應用場景上有所不同，但引腳功能是相同的。

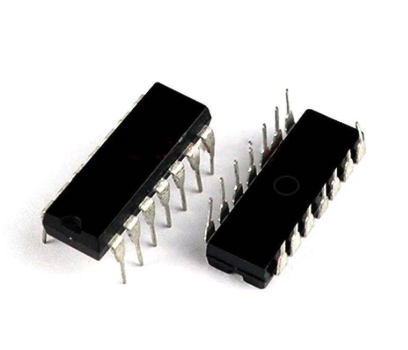

　　1. 雙列直插式封裝 (DIP-14)

　　特點：

　　外觀： 矩形塑料或陶瓷封裝，兩側各有七個引腳，呈垂直向下或稍微向外彎曲。

　　引腳間距： 標準的 2.54 mm (0.1 英寸) 引腳間距，便于在面包板或穿孔板上進行原型開發和手動焊接。

　　安裝方式： 通常通過通孔焊接（Through-Hole Technology, THT）方式安裝到印刷電路板（PCB）上。引腳穿過 PCB 上的孔，然后在另一面焊接。

　　優點： 易于手動焊接、測試和更換；適合原型開發和教育用途；機械強度較高。

　　缺點： 尺寸相對較大，占用 PCB 空間多；不適合高密度集成；高頻性能可能不如表面貼裝封裝。

　　引腳命名約定： 在 DIP 封裝中，通常有一個 缺口（notch） 或一個 圓點（dot） 標記在芯片的一端，用來指示引腳 1 的位置。

　　缺口/圓點端為頂部。

　　從缺口/圓點旁邊的第一個引腳開始，逆時針方向計數。

　　引腳 1 在缺口或圓點旁邊。

　　引腳 14 在缺口或圓點對面的最末端。

　　例如，對于 DIP-14 封裝的 LF444：

　　引腳 1：OUT A

　　引腳 2：-IN A

　　引腳 3：+IN A

　　引腳 4：V-

　　引腳 5：+IN B

　　引腳 6：-IN B

　　引腳 7：OUT B

　　引腳 8：OUT C

　　引腳 9：-IN C

　　引腳 10：+IN C

　　引腳 11：V+

　　引腳 12：+IN D

　　引腳 13：-IN D

　　引腳 14：OUT D

　　2. 小外形封裝 (SOIC-14)

　　特點：

　　外觀： 比 DIP 封裝小得多，引腳從封裝兩側水平延伸，通常呈“鷗翼”形（gull-wing）或“J”形。

　　引腳間距： 通常為 1.27 mm (0.05 英寸)，是 DIP 封裝引腳間距的一半。

　　安裝方式： 采用表面貼裝技術（Surface-Mount Technology, SMT）安裝到 PCB 上。芯片直接焊接到 PCB 表面的焊盤上，無需穿孔。

　　優點： 尺寸小，節省 PCB 空間；適合高密度集成和自動化生產；高頻性能更好（由于引腳更短，寄生電感和電容更小）。

　　缺點： 手動焊接和更換相對困難；需要專業的 SMT 焊接設備。

　　引腳命名約定： 在 SOIC 封裝中，通常也有一個 缺口 或一個 小圓點/標記 來指示引腳 1 的位置。

　　缺口或圓點端為頂部。

　　從缺口/圓點旁邊的第一個引腳開始，逆時針方向計數。

　　引腳 1 在缺口或圓點旁邊。

　　SOIC-14 的引腳排列與 DIP-14 相同，只是封裝形式和尺寸不同。

　　例如，對于 SOIC-14 封裝的 LF444：

　　引腳功能與 DIP-14 完全一致。

　　選擇哪種封裝：

　　原型開發和教學： DIP 封裝通常是首選，因為它易于操作。

　　量產產品： SOIC 封裝因其小尺寸和自動化生產的便利性而更受歡迎。

　　高頻應用： SOIC 封裝通常具有更好的高頻特性。

　　空間受限： SOIC 封裝是唯一的選擇。

　　無論選擇哪種封裝，在設計電路時都務必參考 LF444 的官方數據手冊，以獲取最準確的引腳圖、電氣特性和建議操作條件。數據手冊還提供了關于最大額定值、典型應用電路和性能曲線的詳細信息，這些都是成功設計的基礎。

　　LF444 芯片設計注意事項

　　在將 LF444 芯片集成到電路設計中時，為了確保其最佳性能和可靠性，需要考慮一系列重要的設計原則和實踐。

　　1. 電源去耦

　　重要性： 電源去耦（Power Supply Decoupling） 是任何模擬電路設計中至關重要的一步，對于像 LF444 這樣的運算放大器更是如此。去耦電容的主要作用是為芯片提供瞬時電流，抑制電源線上的高頻噪聲和紋波，并防止電源軌上的電壓波動影響芯片性能。運算放大器在工作時，特別是當輸出信號快速變化（高轉換速率）或驅動容性負載時，會從電源線瞬間抽取大電流。如果電源線阻抗較高或電源本身無法及時提供這些瞬時電流，電源軌電壓就會發生“下垂”（droop）或“振鈴”（ringing），這會直接影響放大器的線性度、穩定性和噪聲性能，甚至可能導致振蕩。

　　實施方法：

　　電容選擇： 通常建議在 LF444 的 V+和 V-引腳與地之間放置 兩個并聯的去耦電容。

　　一個較小值的陶瓷電容（例如 0.1μF 或 0.01μF）： 放置在 盡可能靠近 芯片電源引腳的位置。這種小電容具有較低的等效串聯電感（ESL）和等效串聯電阻（ESR），能夠有效地濾除高頻噪聲并提供快速的瞬態電流。其物理尺寸越小，效果越好。

　　一個較大值的電解電容或鉭電容（例如 1μF、10μF 或 47μF）： 放置在稍遠一點的位置，但仍然靠近芯片。這種大電容主要用于提供低頻的儲能，補償電源線的低頻紋波，并在長時間電流需求下提供能量。

　　布局： 去耦電容的放置位置至關重要。它們應該盡可能靠近 LF444 的電源引腳，并采用最短的引線連接到芯片和地平面。長引線會增加寄生電感，從而降低去耦效果。理想情況下，電源引腳、去耦電容和地平面之間形成一個緊湊的環路。

　　實際考量： 良好的去耦不僅能提高芯片性能，還能防止芯片間互相干擾。在一個多通道或多芯片的電路板上，每一個需要電源去耦的芯片都應該有自己獨立的去耦電容組，而不是共用一組電容。

　　2. 避免輸入過壓

　　重要性： 盡管 LF444 具有 JFET 輸入級，通常對輸入電壓的容忍度相對較高，但在任何情況下，輸入電壓都不能超過芯片的電源電壓范圍（即 V- 到 V+）。如果輸入電壓超過這些限制，可能會導致輸入保護二極管導通，從而引入輸入偏置電流的增加、信號失真，甚至可能永久性損壞輸入級。

　　實施方法：

　　限流電阻： 如果輸入信號源可能產生超過電源軌的電壓，或者在啟動/關閉時可能出現瞬態電壓，可以在輸入引腳串聯一個 限流電阻。這個電阻可以限制流經輸入保護二極管的電流，從而保護芯片。通常，幾百歐姆到幾千歐姆的電阻就足夠了，具體數值取決于預期過壓的幅度和持續時間。

　　鉗位二極管： 對于可能出現較大瞬態過壓的場景，可以使用肖特基二極管或齊納二極管將輸入電壓鉗位在安全范圍內。這些二極管連接在輸入引腳和電源軌之間，當輸入電壓超過設定閾值時，它們會導通并將過剩電壓鉗位住。

　　電源序列： 在多電源系統中，確保 LF444 的電源在輸入信號施加之前穩定建立，并在關閉時最后斷開。不正確的電源序列也可能導致瞬時輸入過壓。

　　3. 負載考慮

　　重要性： 運算放大器的輸出級具有一定的驅動能力限制。連接到 LF444 輸出端的 負載（Load） 會影響其輸出電壓擺幅、最大輸出電流和穩定性。

　　實施方法：

　　最大輸出電流： 查閱 LF444 的數據手冊，了解其 最大輸出電流（IOUT） 限制（例如，通常為幾十毫安）。確保連接的負載不會要求超過這個電流，否則會導致輸出飽和、失真或芯片損壞。如果需要驅動大電流負載（如低阻抗揚聲器），應在 LF444 之后添加一個電流緩沖級（例如，由功率晶體管組成的射極跟隨器）。

　　容性負載： 運算放大器對 容性負載 比較敏感。大的容性負載（如長電纜、大電容）會與運算放大器的輸出阻抗形成低通濾波器，引入相位滯后，可能導致放大器振蕩。

　　隔離電阻： 在輸出端串聯一個 小電阻（通常為幾十到幾百歐姆），可以隔離容性負載，從而提高穩定性。這個電阻與負載電容形成一個 RC 網絡，可以吸收一部分高頻能量，并減小相位滯后。

　　反饋電容： 有時在反饋電阻 R_f 兩端并聯一個小的反饋電容 C_f（通常在幾皮法到幾十皮法），可以提高穩定性，特別是在高增益配置下。這個電容形成一個高頻滾降，補償內部相位滯后。

　　輸出擺幅： LF444 的輸出電壓擺幅不會完全達到電源軌電壓。它通常比 V+低幾百毫伏，比 V-高幾百毫伏。這被稱為 輸出飽和電壓。在設計時，需要確保所需的輸出信號擺幅在 LF444 的實際輸出擺幅范圍內。如果需要軌到軌（rail-to-rail）輸出，則需要選擇專門的軌到軌運算放大器。

　　4. 噪聲抑制

　　重要性： 盡管 LF444 自身具有低噪聲特性，但外部環境和電路布局仍然會引入噪聲。有效的噪聲抑制是確保信號純凈度的關鍵。

　　實施方法：

　　電源去耦： 如前所述，良好的電源去耦是抑制電源噪聲的首要步驟。

　　地線布局： 采用 星形接地（Star Grounding） 或 地平面（Ground Plane） 設計，將不同電流路徑的地線在一點匯合或通過低阻抗地平面連接，可以有效減少地回路噪聲。避免共享地線路徑，以防數字噪聲耦合到模擬信號。

　　屏蔽： 對于微弱信號或高阻抗輸入，應考慮使用 屏蔽線（Shielded Cable） 和 金屬屏蔽罩 來隔離外部電磁干擾（EMI）和射頻干擾（RFI）。

　　濾波： 在輸入端和輸出端添加適當的 RC 或 LC 濾波器，可以濾除高頻噪聲。在輸入端添加小電容（如 10pF-100pF）可以直接在輸入端濾除射頻噪聲。

　　組件選擇： 使用高質量、低噪聲的電阻（如金屬膜電阻）和電容（如陶瓷電容或薄膜電容），因為它們本身產生的噪聲較小。

　　走線長度： 盡量縮短敏感模擬信號的走線長度，尤其是高阻抗輸入線的長度，以減少感應噪聲。將模擬走線與數字走線或開關電源走線分開。

　　5. 偏置與共模電壓

　　重要性： LF444 的輸入偏置和共模電壓范圍對其正常工作至關重要。JFET 輸入級通常具有寬共模電壓范圍，但并非總是軌到軌。

　　實施方法：

　　共模電壓范圍： 查閱數據手冊，了解 LF444 的 共模輸入電壓范圍（Common Mode Voltage Range, VICR）。確保輸入信號的共模電壓始終在此范圍內，否則可能導致輸入級飽和或性能下降。如果輸入信號的共模電壓超出此范圍，需要進行電平轉換或使用差分放大器。

　　輸入偏置電流： 盡管 LF444 的偏置電流很低，但在使用大反饋電阻時，輸入偏置電流在電阻上的壓降可能會產生直流誤差。為了最小化這個誤差，可以在同相輸入端（如果反相輸入端有大電阻）串聯一個與反相輸入端等效的電阻，以平衡兩個輸入端的偏置電流引起的壓降。這被稱為 偏置電流補償電阻。

　　6. 熱效應

　　重要性： 芯片內部的功耗會產生熱量，導致芯片溫度升高。溫度變化會影響運算放大器的參數，如輸入失調電壓、偏置電流和增益。

　　實施方法：

　　散熱： 確保芯片有足夠的散熱，尤其是在驅動重負載或在高溫環境下工作時。雖然 LF444 功耗較低，但長時間工作在較高環境溫度下仍需注意。

　　溫度漂移： 對于精密應用，如果環境溫度變化較大，應考慮輸入失調電壓漂移和偏置電流漂移對系統精度的影響。在極端情況下，可能需要溫度補償電路或使用更高級別的零漂移（zero-drift）運算放大器。

　　7. 啟動和關閉

　　重要性： 在電路啟動和關閉過程中，可能會產生瞬態電壓和電流，這可能對運算放大器造成損害。

　　實施方法：

　　電源排序： 如果電路中有多個電源，確保電源按正確的順序上電和下電。對于運算放大器，通常建議正負電源同時上電，或者先上電正負電源，再施加輸入信號。

　　軟啟動/關閉： 對于高壓或大功率系統，可以考慮使用軟啟動或軟關閉電路，以控制電壓和電流的上升/下降速率，減少瞬態沖擊。

　　通過遵循這些設計注意事項，可以最大限度地發揮 LF444 芯片的性能潛力，并確保電路的穩定性和可靠性。在任何設計中，仔細閱讀并理解芯片的官方數據手冊都是至關重要的第一步。

　　LF444 芯片選型與替代方案

　　在選擇 LF444 芯片時，除了關注其核心特性，還需要考慮其在特定應用中的適用性。當 LF444 不完全滿足需求時，了解其替代方案也變得至關重要。

　　1. 選型考量

　　在決定是否選用 LF444 時，需要綜合考慮以下幾個關鍵因素：

　　精度需求： 如果您的應用對直流精度要求極高，例如需要將微伏級別的信號放大，那么 LF444 的 低輸入失調電壓和低失調電壓漂移 是其優勢。它能夠提供穩定的直流性能，減少測量誤差。對于需要將小電壓差放大到可用范圍的應用，LF444 的精度表現尤為突出。

　　輸入阻抗： 對于連接高阻抗傳感器（如 pH 電極、壓電傳感器）或信號源的場景，LF444 的 JFET 輸入級 帶來的 極高輸入阻抗 是一個決定性因素。高輸入阻抗意味著芯片幾乎不從信號源汲取電流，從而避免信號源被加載，確保信號的完整性和準確性。例如，在長時間積分電路中，如果輸入阻抗不夠高，會導致積分器輸出漂移。

　　功耗預算： 如果您的設計是 電池供電 或對 功耗敏感，例如便攜式儀器、無線傳感器節點或醫療植入設備，LF444 的 低功耗 特性使其成為理想選擇。較低的靜態電流消耗有助于延長電池壽命或減少電源需求。

　　噪聲性能： 在處理 微弱信號 或需要高信噪比的應用中（如音頻前置放大器、精密數據采集），LF444 的 低噪聲 特性非常重要。它有助于捕捉微小的信號變化，并抑制不必要的干擾。

　　帶寬與速度： LF444 的 增益帶寬積（MHz 級別） 和 轉換速率（V/μs 級別） 對于大多數低頻到中頻（如音頻、傳感器信號）的應用是足夠的。然而，如果您的應用需要處理數十兆赫茲甚至更高頻率的信號，或者需要極高的信號變化速率，那么 LF444 可能不夠快，需要考慮更高帶寬的運算放大器。

　　通道數量： LF444 是一個 四通道 運算放大器。如果您需要在單個芯片上集成多個獨立的放大或信號處理功能，那么它的四通道特性會帶來 PCB 空間和成本上的優勢。如果只需要一個或兩個通道，則可以選擇更小封裝或通道數更少的芯片，以節省成本和空間。

　　電源電壓： LF444 支持相對較寬的 電源電壓范圍（±4V 到 ±18V 或單電源 8V 到 36V），這使得它能夠適應多種電源設計。確保您的電源電壓在芯片的工作范圍內。

　　成本： 在滿足性能要求的前提下，成本也是重要的考量因素。LF444 作為一款經典的通用型運算放大器，通常具有良好的成本效益。

　　2. 替代方案與升級方向

　　當 LF444 不能完全滿足特定應用需求時，可以考慮以下替代方案或升級方向：

　　更高精度/更低失調：

　　零漂移/斬波穩定運算放大器（Zero-Drift / Chopper-Stabilized Op-Amps）： 例如 ADA4522, OPA2188, LTC2057 等。這些芯片通過內部斬波或自校準技術，將輸入失調電壓和漂移降至納伏（nV）甚至亞納伏級別，并且在溫度和時間變化下表現出卓越的穩定性。它們是極端精密測量（如應變片、熱電偶）的首選，但通常價格更高，帶寬和轉換速率也可能受限。

　　精密 JFET 輸入運算放大器： 如 OPA140, AD8610 等。這些芯片在 JFET 輸入的基礎上，進一步優化了失調電壓和噪聲性能，同時保持了高輸入阻抗。

　　更高帶寬/速度：

　　高速 JFET 或 CMOS 輸入運算放大器： 如果需要處理幾兆赫茲以上到幾十甚至上百兆赫茲的信號，可以考慮 OPA627, AD8065（CMOS 輸入）或 AD8057 等。它們通常具有更高的增益帶寬積和轉換速率，但功耗和輸入偏置電流可能會增加。

　　電流反饋運算放大器（Current Feedback Op-Amps, CFA）： 例如 AD811, OPA690 等。CFA 具有與增益無關的帶寬特性和極高的轉換速率，非常適合視頻信號處理和高速數據傳輸。

　　更低功耗：

　　超低功耗運算放大器： 如果功耗是極其重要的約束（例如，用于物聯網設備或能量收集系統），可以考慮 TLV8811, OPA333 或一些納安級功耗的運算放大器。這些芯片通常在犧牲帶寬和速度的情況下實現極低功耗。

　　軌到軌輸入/輸出：

　　軌到軌運算放大器： LF444 的輸出擺幅不是軌到軌的，如果您的應用需要輸出信號能夠從負電源軌擺動到正電源軌（或接近電源軌），那么需要選擇 軌到軌輸出（Rail-to-Rail Output, RRO） 的運算放大器，例如 LMC6484, OPA340 等。如果輸入信號也需要能夠覆蓋整個電源軌（例如，單電源供電下輸入信號接近地），則需要選擇 軌到軌輸入（Rail-to-Rail Input, RRI） 的運算放大器。許多現代運算放大器同時具有 RRI 和 RRO 特性。

　　更低噪聲：

　　超低噪聲運算放大器： 對于極致的噪聲性能，可以考慮 ADA4004-2, OPA2277 等。這些芯片通常在設計上針對噪聲進行了優化，尤其是在音頻和精密傳感器應用中。

　　單電源供電：

　　盡管 LF444 可以工作在單電源模式，但如果您的設計完全基于單電源，且需要更優的性能（如接近地的輸入或輸出），可以考慮專門為單電源應用優化的運算放大器，如 MCP6004, TLV2464 等。

　　集成度：

　　如果需要更多通道或更多功能（如內部基準電壓源、數字接口），可以考慮更高度集成的模擬前端（AFE）芯片。

　　在選擇替代方案時，務必仔細查閱數據手冊，比較關鍵參數（輸入偏置電流、失調電壓、噪聲、GBP、轉換速率、電源電壓、功耗和價格），并結合實際應用場景進行權衡。沒有一個“萬能”的運算放大器，最佳選擇取決于具體的性能要求和設計約束。
