自舉升壓電容器的分類

　　自舉升壓電容器（Bootstrap Capacitor）在開關電源和各種電子電路中扮演著至關重要的角色。根據其應用和特性，自舉升壓電容器可以分為以下幾類：

　　陶瓷電容器：

　　陶瓷電容器是最常見的自舉升壓電容器類型之一。它們具有低ESR（等效串聯電阻）和高頻率響應，非常適合用于高頻開關電源。常見的陶瓷電容器有X7R、Y5V等類型，其中X7R因其穩定的溫度特性和較高的電容值而被廣泛使用。

　　鉭電容器：

　　鉭電容器具有高電容值和小體積的特點，適用于空間受限的應用。它們的漏電流較低，但價格相對較高。鉭電容器通常用于需要高可靠性和穩定性的電路中，如軍事和航空航天領域。

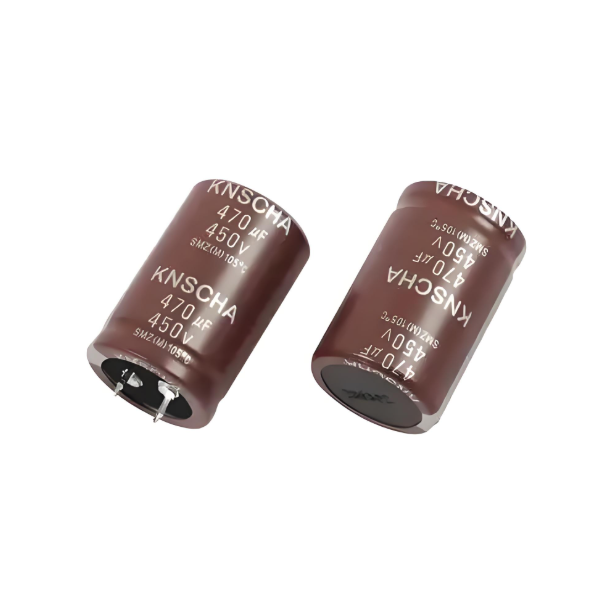

　　鋁電解電容器：

　　鋁電解電容器具有較大的電容值和較高的耐壓能力，但其ESR較高，頻率響應較差。它們通常用于低頻應用和需要大電容值的場合。鋁電解電容器的壽命相對較短，受溫度和濕度的影響較大。

　　薄膜電容器：

　　薄膜電容器具有低ESR、低漏電流和高頻率響應的特點，適用于高頻和高精度的應用。它們的溫度特性較好，但價格相對較高。薄膜電容器常用于音頻設備、電源濾波和RF電路中。

　　多層陶瓷電容器（MLCC）：

　　MLCC是陶瓷電容器的一種，具有高電容值和小體積的特點。它們的頻率響應非常好，適用于高頻開關電源和高速數字電路。MLCC的制造工藝成熟，成本相對較低，因此在消費電子和工業應用中非常普遍。

　　超級電容器（Supercapacitors）：

　　超級電容器具有極高的電容值和低ESR，適用于需要大能量存儲和快速充放電的場合。它們的壽命長，充放電次數可達數十萬次，但價格較高。超級電容器常用于電動汽車、再生能源系統和備用電源中。

　　每種類型的自舉升壓電容器都有其獨特的優點和適用范圍。在選擇自舉升壓電容器時，需要綜合考慮電路的工作頻率、電壓等級、環境條件和成本等因素。例如，在高頻開關電源中，陶瓷電容器和薄膜電容器是較好的選擇；而在需要大電容值和高可靠性的應用中，鉭電容器和超級電容器則更為合適。

　　自舉升壓電容器的選擇應根據具體應用需求進行，以確保電路的穩定性和高效性。通過合理選擇和使用自舉升壓電容器，可以顯著提高電子設備的性能和可靠性。

　　自舉升壓電容器的工作原理

　　自舉升壓電容器（Bootstrap Capacitor）是一種用于提升電路中某點電壓的電容器，廣泛應用于各種電子電路中，尤其是在需要高電壓驅動的場合。其工作原理基于電容兩端電壓不能瞬間突變的特性，通過巧妙的電路設計，實現電壓的提升。

　　自舉升壓電路的基本構成包括一個電容器（自舉電容）、一個開關（通常是MOSFET或三極管）以及相關的控制電路。工作原理可以分為以下幾個步驟：

　　充電階段：當輸入端施加一個高電平時，開關導通，電容器通過電源進行充電。此時，電容器兩端的電壓等于電源電壓（Vcc）。假設電容器的初始電壓為0，隨著充電過程的進行，電容器兩端的電壓逐漸上升，直到達到Vcc。

　　升壓階段：當輸入端的高電平變為低電平時，開關斷開，電容器停止充電。由于電容器兩端電壓不能瞬間突變，此時電容器上儲存的電荷將保持不變。接下來，通過電路的設計，電容器的一端被連接到電源電壓Vcc，而另一端則連接到需要提升電壓的電路節點。由于電容器兩端電壓保持不變，這個節點的電壓將被提升到2Vcc。

　　維持階段：在開關再次導通之前，電容器上的電荷會逐漸泄漏，導致電壓下降。為了保持電壓的穩定性，通常會在電路中加入額外的充電機制，確保電容器在每次開關導通時都能重新充電到Vcc。

　　自舉升壓電路的一個典型應用是在驅動高側MOSFET時。高側MOSFET的柵極需要一個高于電源電壓的電壓才能完全導通。通過自舉升壓電路，可以將柵極電壓提升到高于電源電壓的水平，從而確保MOSFET的正常工作。

　　具體來說，當高側MOSFET的源極電壓為Vcc時，通過自舉升壓電路，可以將柵極電壓提升到2Vcc。這樣，MOSFET的柵源電壓（Vgs）就可以達到所需的驅動電壓，確保MOSFET完全導通。

　　自舉升壓電路的優點在于其簡單、高效，不需要額外的高壓電源。然而，它也有一些局限性，例如在高頻工作時，電容器的泄漏電流可能會導致電壓不穩定，需要選擇合適的電容器和開關器件來保證電路的性能。

　　自舉升壓電容器通過利用電容兩端電壓不能瞬間突變的特性，實現了電壓的提升，廣泛應用于各種需要高電壓驅動的電子電路中。其工作原理簡單，但效果顯著，是現代電子設計中不可或缺的一部分。

　　自舉升壓電容器的作用

　　自舉升壓電容器（Bootstrap Capacitor）在電子電路中扮演著至關重要的角色，尤其是在需要提升電壓的場合。自舉電路通過電容器的儲能特性，能夠在不增加外部電源電壓的情況下，提高電路中某個節點的電壓水平。這種技術廣泛應用于各種電子設備中，包括電源管理、放大器、邏輯電路等。

　　自舉升壓電容器的主要作用是將部分電壓上升到更高的電平，從而增加電路的電源或信號電平。具體來說，當電路中的晶體管導通時，電容器開始充電，直到其電壓越過晶體管的閾值電壓。此時，晶體管截止并停止傳遞電流，電容器被鎖定在這個電壓值上。當控制信號使晶體管重新導通時，電容器會向下放電，并將電荷輸送到負載中。整個過程中，電容器每次充放電都會獲得一個更高的電壓，從而使得電源或信號電平增加。

　　在實際應用中，自舉升壓電容器的應用場景非常廣泛。例如，在電源單元中，自舉電容被用來增加電源電壓，從而實現更高的功率輸出。在電路的工作過程中，電容器會每次通過自舉電路得到更高的電壓，使得電源單元能夠承受更高的負載。此外，自舉電容也被廣泛應用于放大器的設計中。在一些場景下，放大器需要將信號電平放大到很高的水平，而自舉電容則可以提供一個更高的電源電平，從而使得放大器能夠更好地工作。

　　另一個重要的應用領域是DC/DC轉換器。在DC/DC轉換器中，自舉電容被用來提高開關管的驅動電壓，從而降低管的開啟電阻。這種方法可以提高系統的效率，減小開關芯片的體積和成本。自舉電容通過利用其兩端電壓不能突變的特性，在特定條件下實現電壓的抬升，以驅動高側MOSFET（金屬氧化物半導體場效應晶體管）。

　　自舉升壓電容器的工作原理相對簡單，但其效果卻非常顯著。在充電過程中，電容器與電源相連，開始充電。當充電完成后，電容器會通過電路中的二極管和開關元件放電，將存儲的電荷轉移到負載或其他電路部分。由于電容器的儲能特性，放電過程中可以實現電壓的提升。這種電壓提升的效果在高頻電路中尤為明顯，因為高頻信號可以更有效地利用電容器的儲能特性。

　　自舉升壓電容器在電子電路中具有重要的作用。它不僅能夠提升電壓，還能夠優化電路性能，提高電源效率，增強抗干擾能力，擴大放大器動態范圍，減少電源噪聲等。通過合理設計和應用自舉電路，可以顯著提升電子設備的性能和可靠性。

　　自舉升壓電容器的特點

　　自舉升壓電容器（Bootstrap Capacitor）是自舉電路中的關鍵組件，其特點和工作原理對于理解自舉電路的運作至關重要。自舉電路通過電容器的儲能特性來提升電路中某一點的電壓，從而實現高增益或高輸入阻抗的效果。以下是自舉升壓電容器的主要特點及其在電路中的應用。

　　自舉升壓電容器的核心特性是其儲能能力。電容器能夠在充電過程中儲存電能，并在需要時釋放這些能量。在自舉電路中，電容器通過充電和放電過程，將電源電壓與電容器的放電電壓疊加，從而實現電壓的提升。這種電壓提升機制使得自舉電路能夠在不增加外部電源電壓的情況下，提高電路中某個節點的電壓水平。

　　自舉升壓電容器具有電壓不能突變的特性。這一特性在自舉電路中尤為重要，因為當電容器兩端保持有一定電壓時，提高電容器負端電壓，正端電壓仍保持于負端的原始壓差。這意味著正端的電壓被負端“舉”起來了，從而實現了電壓的提升。這種特性使得自舉電路能夠穩定地提升電壓，而不會因為電壓的突然變化而導致電路失效。

　　自舉升壓電容器的選擇需要考慮其容量和耐壓值。容量過小的電容器可能無法提供足夠的儲能，導致電壓提升效果不佳；而容量過大的電容器則可能導致充電時間過長，影響電路的響應速度。此外，電容器的耐壓值必須足夠高，以承受電路中可能出現的高電壓。在實際應用中，通常會選擇容量適中、耐壓值合適的電容器，以確保自舉電路的穩定性和可靠性。

　　自舉升壓電容器在電路中的應用非常廣泛。例如，在MOS管驅動電路中，自舉電路可以為上管提供高于電源電壓的驅動電壓，確保其正常導通。在橋式電路中，自舉電路解決了上管MOS管驅動電壓不足的問題，通過提升柵極電壓，確保上管能夠持續導通。此外，自舉電路還可以用于提高電源效率、增強抗干擾能力、擴大放大器動態范圍和減少電源噪聲等方面。

　　自舉升壓電容器的設計和應用需要注意一些問題。例如，自舉電容的容量必須足夠大，以滿足電路在一個完整工作循環內的能量需求。同時，自舉電容的電壓不能低于最小值，否則會出現欠壓閉鎖保護。此外，充電電流過大可能會導致自舉二極管過流損壞，因此需要選擇合適的自舉電阻來限流。

　　自舉升壓電容器是自舉電路中的關鍵組件，其儲能能力和電壓不能突變的特性使得自舉電路能夠在不增加外部電源電壓的情況下，提高電路中某個節點的電壓水平。自舉升壓電容器在電路中的應用非常廣泛，能夠優化MOS管驅動、提高電源效率、增強抗干擾能力、擴大放大器動態范圍和減少電源噪聲等方面發揮重要作用。在設計和應用自舉電路時，需要選擇合適的電容器容量和耐壓值，并注意充電電流和電壓保護等問題，以確保電路的穩定性和可靠性。

　　自舉升壓電容器的應用

　　自舉升壓電容器（Bootstrap Capacitor）在電子電路中扮演著至關重要的角色，尤其是在需要提升電壓的場合。這種電容器通過與自舉二極管等元件配合，能夠在不增加外部電源電壓的情況下，提升電路中某個節點的電壓。以下是自舉升壓電容器的一些主要應用及其工作原理。

　　自舉升壓電容器廣泛應用于MOS管驅動電路中。在許多功率電子設備中，如電機驅動器、逆變器和開關電源，常常需要驅動高壓MOS管。這些MOS管的柵極需要一個高于電源電壓的驅動電壓才能正常導通。自舉升壓電容器通過在柵極和源極之間充電，然后在需要時釋放能量，使得柵極電壓能夠超過電源電壓，從而確保MOS管的可靠導通。這種技術不僅提高了電路的效率，還簡化了設計，降低了成本。

　　在橋式電路中，自舉升壓電容器解決了上管MOS管驅動電壓不足的問題。橋式電路通常用于功率轉換和電機控制，其中上管MOS管的源極電壓會隨著輸出電壓的變化而變化。直接驅動上管的柵極往往難以滿足其導通條件。自舉升壓電容器通過提升柵極電壓，確保上管能夠持續導通，從而提高了電路的穩定性和可靠性。

　　自舉升壓電容器在開關電源中也有重要應用。開關電源需要高效的電壓轉換，自舉升壓電容器可以減少電源損耗，提高效率。例如，在IGBT（絕緣柵雙極型晶體管）驅動電路中，自舉升壓電容器為高壓柵極驅動提供能量，簡化了電路設計并降低了成本。這種應用在高頻開關電源中尤為常見，因為高頻操作對電源效率和可靠性要求更高。

　　自舉升壓電容器還用于提高邏輯門的閾值電壓，從而增強電路的抗干擾能力。在數字電路中，噪聲是一個常見的問題，可能導致誤觸發和數據錯誤。自舉升壓電容器通過提升邏輯門的閾值電壓，增加了噪聲容限，減少了噪聲對電路性能的影響。這種應用在工業控制和其他惡劣電磁環境中尤為重要。

　　在模擬電路中，自舉升壓電容器可以提升放大器的輸入電壓范圍，從而擴大其動態范圍。這對于需要處理大信號的應用場景非常有用。例如，在音頻功放和傳感器信號調理電路中，自舉升壓電容器通過儲能電容在交流通路中建立附加電勢，使放大器的有效輸入擺幅提升，從而改善信號保真度。

　　自舉升壓電容器在電子電路中具有廣泛的應用，通過其獨特的電壓提升機制，實現了多維度的性能優化。無論是在功率電子設備、開關電源、數字電路還是模擬電路中，自舉升壓電容器都發揮著重要作用，提高了電路的效率、穩定性和抗干擾能力。

　　自舉升壓電容器如何選型

　　自舉升壓電容器（Bootstrap Capacitor）在許多電子電路中扮演著至關重要的角色，尤其是在電機驅動、電源管理和高壓驅動應用中。正確選擇自舉升壓電容器對于確保電路的穩定性和可靠性至關重要。本文將詳細介紹自舉升壓電容器的選型方法，并推薦一些常用的電容器型號。

　　1. 自舉升壓電容器的基本原理

　　自舉升壓電容器通過電容和二極管的組合，實現電容放電電壓與電源電壓的疊加，從而提升電壓。這種技術常用于需要高于電源電壓的驅動電壓的場合，例如在BLDC（無刷直流電機）驅動電路中，用于驅動上橋臂MOSFET。

　　2. 選型考慮因素

　　在選擇自舉升壓電容器時，需要考慮以下幾個關鍵因素：

　　電容值：電容值決定了電容器在短時間內能提供的電荷量。電容值過小可能導致無法提供足夠的電荷，影響電路的正常工作；電容值過大則可能增加成本和體積。

　　耐壓值：電容器的耐壓值必須高于電路中的最大電壓，以防止電容器被擊穿。

　　ESR（等效串聯電阻）：低ESR有助于減少電容器在充放電過程中的能量損失，提高效率。

　　頻率特性：自舉電路通常工作在高頻條件下，因此電容器的頻率特性也很重要。高頻下電容器的性能會受到影響，需要選擇適合高頻應用的電容器。

　　溫度特性：電容器的溫度特性會影響其在不同環境溫度下的性能穩定性。

　　3. 電容值的計算

　　自舉升壓電容器的電容值可以通過以下公式進行估算：

　　[ C_{boost} geq frac{2Q_g}{V_{CC} - V_{th} - V_{drop}} ]

　　其中：

　　( Q_g ) 是MOSFET柵極所需的電荷量（單位：庫侖）。

　　( V_{CC} ) 是電源電壓（單位：伏特）。

　　( V_{th} ) 是MOSFET的閾值電壓（單位：伏特）。

　　( V_{drop} ) 是二極管的正向壓降（單位：伏特）。

　　4. 常用電容器型號

　　根據上述選型考慮因素，以下是一些常用的自舉升壓電容器型號：

　　Murata GRM系列陶瓷電容器：

　　型號：GRM155R60J105ME11L

　　電容值：10μF

　　耐壓值：16V

　　ESR：低

　　頻率特性：適合高頻應用

　　溫度特性：X7R（-55°C至+125°C）

　　AVX X7R系列陶瓷電容器：

　　型號：06035C105K305L

　　電容值：10μF

　　耐壓值：16V

　　ESR：低

　　頻率特性：適合高頻應用

　　溫度特性：X7R（-55°C至+125°C）

　　Panasonic EEC系列鉭電容器：

　　型號：EEC-F1C106JP

　　電容值：10μF

　　耐壓值：25V

　　ESR：低

　　頻率特性：適合高頻應用

　　溫度特性：寬溫度范圍

　　Kemet T491系列鉭電容器：

　　型號：T491A106K016TA

　　電容值：10μF

　　耐壓值：16V

　　ESR：低

　　頻率特性：適合高頻應用

　　溫度特性：寬溫度范圍

　　5. 實際應用中的注意事項

　　PCB布局：自舉電容器的充放電回路應盡量短，減少走線的寄生電感，避免產生LC振蕩。

　　去耦電容：在電路中添加去耦電容，有助于穩定電源電壓，減少噪聲干擾。

　　柵極電阻：合理選擇柵極電阻，可以控制MOSFET的開關速度，減少開關損耗。

　　6. 結論

　　自舉升壓電容器在許多電子電路中發揮著重要作用。正確選擇電容器的型號和參數，可以確保電路的穩定性和可靠性。通過考慮電容值、耐壓值、ESR、頻率特性和溫度特性等因素，并結合實際應用中的注意事項，可以有效地進行自舉升壓電容器的選型。希望本文對您在自舉升壓電容器選型方面有所幫助。
