聚四氟乙烯電容器的分類

　　聚四氟乙烯電容器是一種以聚四氟乙烯（PTFE）薄膜為介質的有機薄膜電容器。由于聚四氟乙烯具有優異的耐高溫、耐化學腐蝕和電性能穩定性，這種電容器在特殊環境和高要求應用中表現出色。根據不同的分類標準，聚四氟乙烯電容器可以分為多種類型。

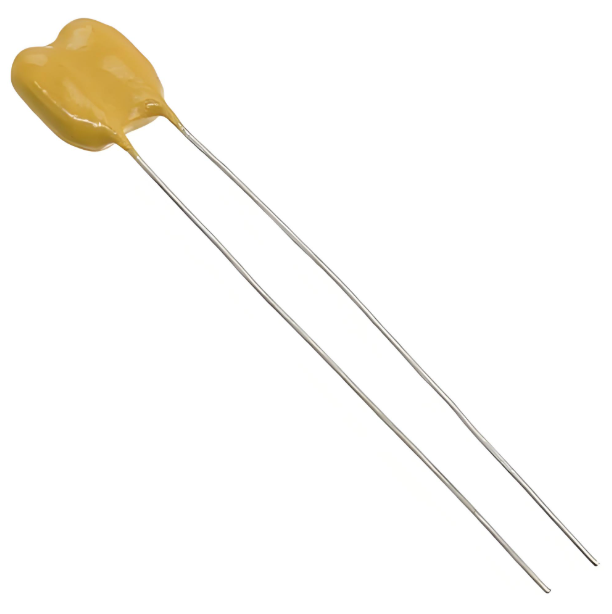

　　根據電容器的結構和封裝形式，聚四氟乙烯電容器可以分為徑向引線型、軸向引線型、表面貼裝型（SMD）和片式電容器。徑向引線型和軸向引線型電容器通常用于傳統的插件式電路板，而表面貼裝型電容器則適用于現代高密度貼片電路板。片式電容器則是一種小型化、高可靠性的電容器，廣泛應用于便攜式電子設備和高頻率電路中。

　　根據電容器的容量和電壓等級，聚四氟乙烯電容器可以分為低容量低電壓型、高容量低電壓型、低容量高電壓型和高容量高電壓型。低容量低電壓型電容器通常用于高頻耦合、濾波和信號處理電路；高容量低電壓型電容器適用于電源濾波和儲能電路；低容量高電壓型電容器則廣泛應用于高壓電源、脈沖電路和雷達發射機等設備；高容量高電壓型電容器則用于需要大能量存儲和快速釋放的場合，如激光器、閃光燈和電磁炮等。

　　根據電容器的應用領域，聚四氟乙烯電容器可以分為通用型、高頻型、高溫型和特種型。通用型電容器適用于一般的交直流電路和脈動電路；高頻型電容器則專為高頻電路設計，具有低損耗和高穩定性；高溫型電容器能夠在極端高溫環境下正常工作，適用于噴氣發動機、航天器和高溫工業設備；特種型電容器則針對特定應用需求，如高可靠性、高精度和高耐壓等。

　　根據電容器的電性能參數，聚四氟乙烯電容器可以分為低損耗型、高穩定性型和高耐壓型。低損耗型電容器具有極低的介質損耗，適用于高頻和射頻電路；高穩定性型電容器在溫度、頻率和時間變化下具有穩定的電容量和損耗角正切，適用于精密測量和控制電路；高耐壓型電容器則能夠在高電壓下長期穩定工作，適用于高壓電源和脈沖電路。

　　聚四氟乙烯電容器憑借其優異的性能和廣泛的適用性，在現代電子設備和特殊應用領域中發揮著重要作用。通過合理的分類和選擇，可以滿足不同電路和應用的需求，提高系統的性能和可靠性。

　　聚四氟乙烯電容器的工作原理

　　聚四氟乙烯電容器是一種特殊的有機薄膜電容器，其工作原理與其他類型的電容器基本相同，但其獨特的材料特性使其在特定應用中表現出色。以下是關于聚四氟乙烯電容器工作原理的詳細解釋。

　　電容器是一種能夠儲存電能的電子元件，其基本結構包括兩個導電板（電極）和夾在它們之間的絕緣材料（介質）。當電容器連接到電源時，電荷會在電極上積累，一個電極帶正電荷，另一個電極帶負電荷。電容器儲存的電能與其電容值成正比，電容值取決于電極的面積、電極之間的距離以及介質的介電常數。

　　聚四氟乙烯電容器的介質是由聚四氟乙烯（PTFE）薄膜制成的。PTFE是一種高性能的氟聚合物，具有許多優異的特性，如耐高溫、耐腐蝕、低摩擦系數和高絕緣性能。這些特性使得聚四氟乙烯電容器能夠在極端環境下穩定工作。

　　聚四氟乙烯電容器的工作原理可以分為以下幾個步驟：

　　充電過程：當聚四氟乙烯電容器連接到電源時，電流會通過電路流向電容器的電極。正電荷會在一個電極上積累，負電荷會在另一個電極上積累。由于PTFE薄膜的高絕緣性能，電荷不會通過介質泄漏，而是被儲存在電極上。

　　電場形成：隨著電荷在電極上的積累，電極之間會形成一個電場。電場的強度與電荷量成正比，與電極之間的距離成反比。PTFE薄膜的高介電常數使得電容器能夠在較小的體積內儲存更多的電能。

　　儲能過程：電容器儲存的電能可以用公式 ( E = frac{1}{2} C V^2 ) 來表示，其中 ( E ) 是儲存的電能，( C ) 是電容值，( V ) 是電容器兩端的電壓。聚四氟乙烯電容器的高絕緣性能和穩定的介電常數確保了電能的高效儲存。

　　放電過程：當電容器從電路中斷開或連接到負載時，電極上的電荷會通過電路釋放出來。電容器兩端的電壓會逐漸降低，直到電荷完全釋放。在這個過程中，電容器儲存的電能會被轉換為其他形式的能量，如熱能、光能或機械能。

　　聚四氟乙烯電容器的最大特點是其能夠在高溫下工作，一般工作溫度范圍為-55℃至+200℃。這使得它們特別適用于需要在極端溫度下工作的電子設備，如噴氣發動機、雷達發射機等。此外，聚四氟乙烯電容器還具有電容損耗小、耐化學腐蝕好等優點，使其在高頻、高絕緣要求的場合中表現出色。

　　聚四氟乙烯電容器的工作原理與其他電容器相似，但其獨特的材料特性使其在特定應用中具有顯著的優勢。這些特性使得聚四氟乙烯電容器成為許多高性能電子設備中不可或缺的元件。

　　聚四氟乙烯電容器的作用

　　聚四氟乙烯電容器是一種特殊的有機薄膜電容器，以其獨特的性能在多個領域中發揮著重要作用。聚四氟乙烯（PTFE）是一種高性能的氟聚合物，具有優異的化學穩定性、耐高溫性、低摩擦系數和出色的電絕緣性能。這些特性使得聚四氟乙烯電容器在許多特殊應用中成為理想的選擇。

　　聚四氟乙烯電容器的最大特點是能夠在高溫環境下穩定工作。其工作溫度范圍為-55℃至+200℃，這使得它特別適用于需要在極端溫度條件下運行的電子設備。例如，在航空航天領域，噴氣發動機和雷達發射機等設備經常面臨高溫和低溫的交替變化，聚四氟乙烯電容器能夠在這種環境下保持穩定的性能，確保設備的正常運行。

　　聚四氟乙烯電容器具有出色的電絕緣性能。聚四氟乙烯的介電常數低，介電損耗小，這使得電容器在高頻和高電壓條件下表現出色。在軍事和通信領域，聚四氟乙烯電容器常用于高頻電路和脈沖電路中，以確保信號的穩定傳輸和處理。此外，聚四氟乙烯電容器的低漏電特性也使其在精密測量和控制電路中得到廣泛應用。

　　聚四氟乙烯電容器還具有良好的耐腐蝕性能。聚四氟乙烯對大多數化學藥品和溶劑表現出惰性，能夠耐受強酸、強堿和有機溶劑的腐蝕。這一特性使得聚四氟乙烯電容器在化學工業和制藥工業中得到廣泛應用，特別是在需要長期接觸腐蝕性介質的環境中，聚四氟乙烯電容器能夠提供可靠的性能和長壽命。

　　聚四氟乙烯電容器還具有低損耗和高穩定性的特點。其低損耗特性使得電容器在高頻和高功率應用中能夠減少能量損失，提高系統的效率。高穩定性則確保了電容器在長時間使用過程中性能的穩定，減少了維護和更換的頻率，降低了系統的運行成本。

　　聚四氟乙烯電容器憑借其優異的高溫性能、電絕緣性能、耐腐蝕性能和低損耗特性，在航空航天、軍事、通信、化學工業和制藥工業等多個領域中發揮著重要作用。隨著科技的發展和應用需求的不斷增長，聚四氟乙烯電容器的應用前景將更加廣闊。

　　聚四氟乙烯電容器的特點

　　聚四氟乙烯電容器是一種特殊的有機薄膜電容器，以其獨特的性能在特定領域中得到廣泛應用。以下是聚四氟乙烯電容器的主要特點：

　　耐高溫性能：聚四氟乙烯電容器的最大特點是能夠在高溫下穩定工作。其工作溫度范圍為-55℃至+200℃，這使得它適用于高溫環境中的電子設備，如噴氣發動機、雷達發射機等。這種高溫穩定性是由于聚四氟乙烯材料本身的耐熱性能，能夠在極端溫度下保持其物理和化學性質。

　　電容損耗小：聚四氟乙烯電容器的電容損耗非常低，這意味著它在工作過程中能量損失少，效率高。這對于需要高精度和高穩定性的電路尤為重要，如高頻電路和精密測量設備。

　　耐化學腐蝕：聚四氟乙烯材料具有極高的化學穩定性，能夠抵抗大多數化學藥品和溶劑的腐蝕。這使得聚四氟乙烯電容器在惡劣的化學環境中也能保持良好的性能，適用于需要耐腐蝕的場合。

　　電參數穩定：聚四氟乙烯電容器的電參數（如電容值、損耗角正切等）在溫度和頻率變化時保持穩定。這種穩定性對于需要在不同環境條件下工作的電子設備非常重要，確保了設備的可靠性和一致性。

　　高絕緣性能：聚四氟乙烯材料具有優異的絕緣性能，能夠承受高電壓而不被擊穿。這使得聚四氟乙烯電容器適用于高壓電路，提供可靠的絕緣保護。

　　耐電暈性差：盡管聚四氟乙烯電容器具有許多優點，但它的一個缺點是耐電暈性較差。電暈是指在高電壓下，電容器表面或內部產生的局部放電現象。這種現象可能導致電容器性能下降甚至損壞。因此，在設計和使用聚四氟乙烯電容器時，需要特別注意避免電暈的發生。

　　成本較高：由于聚四氟乙烯材料的特殊性能和復雜的制造工藝，聚四氟乙烯電容器的成本相對較高。這限制了其在某些低成本應用中的使用，但在需要高性能和高可靠性的場合，這種成本是值得的。

　　應用廣泛：聚四氟乙烯電容器因其優異的性能，廣泛應用于航空航天、軍事、醫療、工業控制等領域。特別是在高溫、高濕度、高腐蝕性等惡劣環境下，聚四氟乙烯電容器表現出色，成為不可或缺的關鍵元件。

　　聚四氟乙烯電容器憑借其耐高溫、電容損耗小、耐化學腐蝕、電參數穩定和高絕緣性能等優點，在許多特殊應用中發揮著重要作用。盡管其成本較高，但其卓越的性能使其在高性能電子設備中具有不可替代的地位。

　　聚四氟乙烯電容器的應用

　　聚四氟乙烯（PTFE）因其卓越的耐化學腐蝕性、耐高溫性和低摩擦系數等特性，在多個領域得到了廣泛應用。在電容器領域，PTFE同樣展現出了其獨特的價值。

　　PTFE電容器主要利用了PTFE的優異介電性能和耐熱性能。PTFE的介電常數低且穩定，這使得PTFE電容器在高頻和超高頻條件下仍能保持穩定的電性能。此外，PTFE的耐熱性高達260℃，這意味著PTFE電容器可以在高溫環境下長期穩定工作，不會因溫度變化而影響性能。

　　在實際應用中，PTFE電容器廣泛用于高頻通信設備、雷達系統、航空航天設備等對電性能要求極高的領域。例如，在雷達系統中，PTFE電容器可以承受高電壓和高頻率的工作條件，確保信號傳輸的穩定性和可靠性。在航空航天設備中，PTFE電容器的耐高溫和耐輻射特性使其能夠在極端環境下正常工作，保證了設備的安全性和可靠性。

　　此外，PTFE電容器還被廣泛應用于電力電子設備中。在電力電子設備中，電容器需要承受高電壓和大電流的沖擊，同時還需要具備良好的高頻特性。PTFE電容器由于其優異的介電性能和耐熱性能，能夠滿足這些苛刻的要求，確保電力電子設備的穩定運行。

　　在超級電容器領域，PTFE同樣發揮了重要作用。超級電容器是一種介于傳統電容器和電池之間的新型儲能裝置，具有比功率高、可逆性好、循環壽命長等優點。PTFE乳液作為超級電容器電極材料的粘結劑和添加劑，可以顯著提高電極材料的導電性和穩定性，從而提升超級電容器的整體性能。具體來說，將活性物質、導電劑、粘結劑、增稠劑（如CMC）和60%PTFE乳液混合后，可以直接應用于泡沫鎳等基材上，形成均勻的電極層。PTFE乳液形成的網狀結構可以均勻地涂覆活性物質，提高電極材料的利用率和穩定性，從而提升超級電容器的能量密度和循環壽命。

　　PTFE電容器憑借其優異的介電性能、耐熱性能和化學穩定性，在高頻通信、雷達系統、航空航天、電力電子和超級電容器等領域展現出了廣泛的應用前景。隨著科技的不斷進步，PTFE電容器的應用領域還將進一步拓展，為現代電子設備的發展提供強有力的支持。

　　聚四氟乙烯電容器如何選型

　　聚四氟乙烯電容器（PTFE電容器）因其優異的電氣性能和化學穩定性，在高溫、高頻和高絕緣要求的場合中得到了廣泛應用。本文將詳細介紹聚四氟乙烯電容器的選型參數，幫助硬件設計師做出正確的選擇。

　　概述

　　聚四氟乙烯（PTFE）是一種常用的絕緣材料，因其優良的電氣性能和化學穩定性而被廣泛應用于電子行業中。PTFE電容器通常指的是使用PTFE作為介電材料的電容器。本文對聚四氟乙烯PTFE電容的工作原理、結構特點、工藝流程、選型參數及設計注意事項進行總結。

　　工作原理

　　PTFE電容器的工作原理與其他電容器相似，即通過在兩個金屬電極之間存儲電荷來實現電能的儲存和釋放。PTFE薄膜作為介質，具有高介電常數、低損耗、溫度和化學穩定性等特點，使得PTFE電容器在高溫、高頻和高絕緣要求的場合中表現出色。

　　結構特點

　　3.1 材料特性

　　PTFE材料具有以下特性：

　　耐高溫：工作溫度可達-150℃至200℃。

　　耐化學腐蝕：對大多數化學藥品和溶劑表現出惰性。

　　低摩擦系數：是固體材料中摩擦系數最低的之一。

　　高絕緣性能：體積電阻率≥1×10^15 Ω·m。

　　3.2 高介電常數和低損耗

　　PTFE電容器具有高介電常數（10Hz時≤1.8-2.2）和低損耗（損耗角正切0.001），這使得它在高頻應用中表現出色。

　　3.3 溫度和化學穩定性

　　PTFE電容器在寬溫度范圍內保持穩定的電參數，并且耐化學腐蝕，適用于惡劣的工作環境。

　　3.4 小型化和高集成度

　　PTFE電容器可以通過卷繞工藝實現小型化和高集成度，滿足現代電子設備對小型化和高密度的要求。

　　工藝流程

　　4.1 材料準備

　　選擇高質量的PTFE薄膜和金屬箔作為電極材料。

　　4.2 薄膜處理

　　對PTFE薄膜進行預處理，以提高其表面能和附著力。

　　4.3 電極制作

　　將金屬箔切割成所需的尺寸和形狀，作為電容器的電極。

　　4.4 電極與薄膜結合

　　將金屬箔電極與PTFE薄膜結合，形成電容器的基本單元。

　　4.5 電容卷繞

　　將電極和薄膜卷繞成圓柱形或其他形狀，形成電容器的芯子。

　　4.6 芯子封裝

　　將卷繞好的芯子封裝在金屬或塑料外殼中，以保護電容器免受外界環境的影響。

　　4.7 封裝與測試

　　對封裝好的電容器進行測試，確保其電氣性能符合要求。

　　4.8 品質控制與老化

　　對電容器進行老化處理和品質控制，以確保其長期穩定性和可靠性。

　　4.9 包裝與出廠

　　對合格的電容器進行包裝，準備出廠。

　　選型參數

　　5.1 工作電壓

　　選擇電容器時，應確保其額定工作電壓高于電路中的最大電壓。例如，CBF10型電容器的額定工作電壓為160V。

　　5.2 工作溫度和熱特性

　　PTFE電容器的工作溫度范圍為-150℃至200℃，應根據實際工作環境選擇合適的電容器。例如，CBF10型電容器的工作溫度范圍為-55℃至200℃。

　　5.3 電容值

　　根據電路需求選擇合適的電容值。例如，CBF10型電容器的容量范圍為0.5-5.1pF。

　　5.4 頻率特性

　　PTFE電容器具有低損耗和穩定的頻率特性，適用于高頻應用。例如，CBF10型電容器的損耗角正切為0.001。

　　5.5 尺寸和封裝

　　根據電路板的空間和安裝方式選擇合適的尺寸和封裝形式。例如，CBF10型電容器采用金屬箔式結構，外形尺寸緊湊。

　　5.6 可靠性和壽命

　　選擇具有高可靠性和長壽命的電容器，以確保電路的穩定性和可靠性。例如，CBF10型電容器經過嚴格的老化處理和品質控制，具有較長的使用壽命。

　　5.7 環境和安規標準

　　選擇符合相關環境和安規標準的電容器，以確保產品的安全性和合規性。例如，CBF10型電容器符合RoHS和REACH等環保標準。

　　5.8 成本

　　在滿足性能要求的前提下，選擇性價比高的電容器，以降低產品的成本。例如，CBF10型電容器具有較高的性價比，適用于各種高溫、高頻和高絕緣要求的場合。

　　設計注意事項

　　6.1 設計注意事項

　　在設計電路時，應考慮電容器的寄生參數、溫度系數和頻率特性等因素，以確保電路的性能和穩定性。

　　6.2 維護注意事項

　　在使用和維護電容器時，應避免過電壓、過電流和高溫等不良條件，以延長電容器的使用壽命。

　　6.3 操作注意事項

　　在操作電容器時，應遵循相關的安全規程，避免觸電和短路等危險情況。

　　總結

　　聚四氟乙烯電容器因其優異的電氣性能和化學穩定性，在高溫、高頻和高絕緣要求的場合中得到了廣泛應用。通過了解其工作原理、結構特點、工藝流程和選型參數，硬件設計師可以更好地選擇和應用PTFE電容器，提高電路的性能和可靠性。例如，CBF10型電容器具有高耐壓、寬溫度范圍、低損耗和高可靠性等特點，適用于各種高溫、高頻和高絕緣要求的場合。
