耦合信號陶瓷電容器的分類

　　耦合信號陶瓷電容器是一種在電子電路中用于傳遞交流信號而阻斷直流成分的電容器。根據其介質材料、結構和性能的不同，耦合信號陶瓷電容器可以分為多種類型。以下是幾種常見的分類方式及其特點。

　　根據介質材料的不同，耦合信號陶瓷電容器可以分為I類瓷介電容器和II類瓷介電容器。I類瓷介電容器主要包括NPO（Negative-Positive-Zero）、COG（C0G）等類型。這類電容器的電容容量穩定性非常好，基本不隨溫度、電壓、時間等變化而變化，適用于高精度應用場景，如晶體起振電路中的匹配電容器。II類瓷介電容器則包括X7R、X5R、Y5U、Y5V等類型。這類電容器的電容容量穩定性較差，隨著溫度、電壓、時間的變化幅度較大，但容量較大，適用于濾波、旁路、耦合等場合。

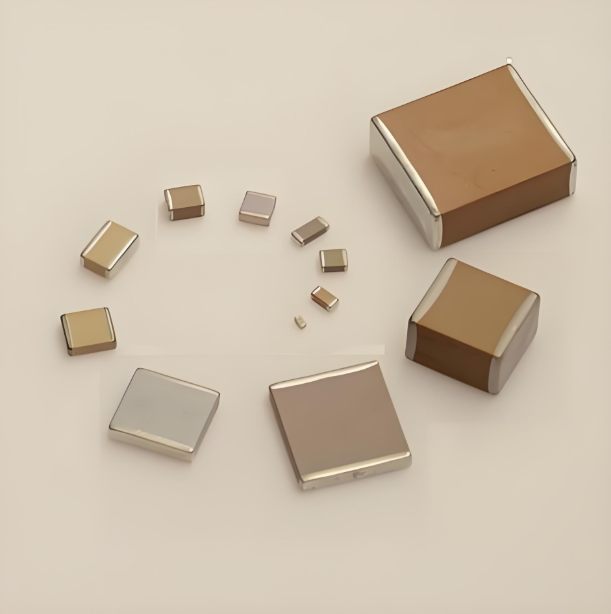

　　根據結構的不同，耦合信號陶瓷電容器可以分為單層陶瓷電容器（SLCC）和多層陶瓷電容器（MLCC）。單層陶瓷電容器（SLCC）通常由一層陶瓷介質和一對電極構成，具有較好的高頻特性和穩定性，適用于高頻干擾消除等場合。多層陶瓷電容器（MLCC）則由多層陶瓷介質和多對電極構成，具有更大的電容容量和更高的可靠性，廣泛應用于各種電子設備中，如航天、軍工、通信設備、工控設備、醫療、汽車電子、儀器儀表和消費電子等領域。

　　根據溫度系數的不同，耦合信號陶瓷電容器還可以分為溫度補償型和非溫度補償型。溫度補償型電容器如NPO/C0G電容器，具有最穩定的性能，適用于對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。非溫度補償型電容器如X7R、Y5V等，雖然溫度穩定性較差，但容量較大，適用于濾波、旁路、耦合等場合。

　　在實際應用中，耦合信號陶瓷電容器的選擇需要綜合考慮電路的工作頻率、溫度范圍、電容容量、穩定性等因素。例如，在高頻振蕩回路中，通常選用I類瓷介電容器，如NPO/C0G電容器，以確保電路的穩定性和精度。而在濾波、旁路、耦合等場合，則通常選用II類瓷介電容器，如X7R、Y5V等，以獲得較大的電容容量和較高的性價比。

　　耦合信號陶瓷電容器的分類多樣，不同類型的電容器在性能和應用上各有特點。選擇合適的耦合信號陶瓷電容器，可以有效提高電子電路的性能和可靠性。

　　耦合信號陶瓷電容器的工作原理

　　耦合信號陶瓷電容器的工作原理可以從其基本結構、電容特性以及在電路中的應用三個方面來闡述。

　　陶瓷電容器的基本結構是由兩塊金屬電極板和中間的陶瓷介質組成。陶瓷介質具有高介電常數，能夠有效地儲存電荷。這種結構使得陶瓷電容器具有體積小、穩定性高、耐高溫等特點，非常適合在高頻電路中使用。

　　陶瓷電容器的電容特性是其工作的基礎。電容器的容抗Xc與電流的頻率f和電容器的容量C有關，公式為Xc=1/(2πfC)。對于高頻信號（如30~500kHz），陶瓷電容器呈現的阻抗較小，幾乎相當于短路；而對于低頻信號或直流信號，陶瓷電容器呈現的阻抗較大，幾乎相當于開路。這種特性使得陶瓷電容器能夠有效地傳遞高頻信號，同時阻止低頻信號或直流電流的通過。

　　在電路應用中，耦合信號陶瓷電容器主要用于信號耦合和隔離。具體來說，它能夠將前級電路的信號傳輸到后級電路，同時阻止直流信號的通過。這種功能在放大電路中尤為重要。例如，在多級放大器中，每一級放大器之間都需要通過耦合電容器來傳遞信號，以確保每一級放大器能夠獨立工作，不受前一級直流偏置電壓的影響。此外，耦合信號陶瓷電容器還能夠濾除信號中的噪聲和干擾，提高信號的純凈度。

　　除了信號耦合，耦合信號陶瓷電容器還具有去耦合、平滑和濾波等功能。去耦合作用是指在電源線中使用陶瓷電容器，以吸收電源波動和干擾，提供穩定的電流。平滑作用是指在整流電路中使用陶瓷電容器，以濾除整流后的脈動直流電壓中的噪聲和干擾，使其變成相對穩定的直流電壓。濾波作用是指通過組合陶瓷電容器、電阻和電感器，制作出僅通過特定頻率信號的濾波器，從而實現信號的頻率選擇。

　　耦合信號陶瓷電容器的工作原理基于其電容特性和陶瓷介質的高介電常數。它在電路中主要用于信號耦合、隔離、去耦合、平滑和濾波等功能，能夠有效地傳遞高頻信號，同時阻止低頻信號或直流電流的通過，提高電路的穩定性和可靠性。

　　耦合信號陶瓷電容器的作用

　　耦合信號陶瓷電容器在電子電路中扮演著至關重要的角色。耦合，顧名思義，是指將兩個或多個電路部分連接起來，使信號能夠從一個部分傳遞到另一個部分。陶瓷電容器由于其獨特的性能，如高穩定性、低成本、較高的電容量和較高的介電強度，以及很好的耐濕性和酸堿性，成為耦合電路中的首選元件。

　　在耦合電路中，陶瓷電容器的主要作用是隔直流通交流。具體來說，它允許交流信號通過，同時阻止直流成分的傳遞。這一特性在許多應用場景中都非常重要。例如，在音頻放大器中，陶瓷電容器可以用來耦合各級放大器之間的信號，確保音頻信號能夠順利傳遞，而直流偏置電壓不會相互影響。這樣可以防止直流電流在各級放大器之間流動，避免可能的損壞或性能下降。

　　陶瓷電容器的耦合作用還體現在其能夠濾除信號中的高頻噪聲。在實際應用中，信號往往伴隨著各種噪聲，這些噪聲可能會干擾電路的正常工作。通過合理選擇陶瓷電容器的容量和頻率特性，可以有效地濾除這些高頻噪聲，提高信號的質量。例如，在無線通信系統中，陶瓷電容器可以用來耦合射頻信號，同時濾除高頻噪聲，確保信號的清晰度和穩定性。

　　陶瓷電容器在耦合電路中的應用還涉及到其頻率響應特性。由于陶瓷電容器的頻率響應范圍較寬，可以在很寬的頻率范圍內保持穩定的性能，因此非常適合用于高頻電路中的耦合。例如，在數字電路中，陶瓷電容器可以用來耦合高速數字信號，確保信號的完整性和可靠性。

　　在實際設計中，選擇合適的陶瓷電容器進行耦合需要考慮多個因素。首先，需要根據信號的頻率特性選擇合適的電容值。一般來說，電容值越大，耦合效果越好，但過大的電容值可能會導致信號延遲和失真。其次，需要考慮陶瓷電容器的溫度系數。由于陶瓷電容器的電容值可能會隨溫度的變化而發生變化，因此在高溫或低溫環境下工作的電路中，需要選擇溫度系數較小的陶瓷電容器，以確保其性能的穩定性。

　　耦合信號陶瓷電容器在電子電路中發揮著不可或缺的作用。通過合理選擇和應用陶瓷電容器，可以有效地實現信號的耦合、濾波和穩定，提高電路的性能和可靠性。無論是音頻放大器、無線通信系統還是數字電路，陶瓷電容器都是實現高質量信號傳輸的關鍵元件。

　　耦合信號陶瓷電容器的特點

　　耦合信號陶瓷電容器在電子電路中扮演著至關重要的角色，其特點決定了其在各種應用場景中的表現。以下是耦合信號陶瓷電容器的主要特點：

　　高頻特性好：陶瓷電容器具有優異的頻率特性，能夠在高頻條件下保持穩定的性能。這是因為陶瓷材料的介電常數較高，且損耗角正切值較低，使得電容器在高頻信號傳輸過程中能夠有效減少信號損失和失真。

　　溫度穩定性強：陶瓷材料具有良好的溫度特性，能夠在較寬的溫度范圍內保持電容值的穩定。這對于需要在不同環境溫度下工作的電子設備尤為重要，確保了電路在各種溫度條件下的可靠性和穩定性。

　　體積小、容量大：多層陶瓷電容器（MLCC）通過在陶瓷基板上堆疊多層電極，實現了在較小體積內提供較大的電容值。這種小型化設計不僅節省了電路板空間，還提高了電路的集成度和可靠性。

　　低ESR（等效串聯電阻）：陶瓷電容器的等效串聯電阻較低，這意味著在高頻信號傳輸過程中，電容器能夠快速響應，減少能量損耗，提高信號傳輸效率。低ESR特性使得陶瓷電容器在高頻耦合應用中表現出色。

　　高耐壓性：陶瓷材料具有較高的擊穿電壓，使得陶瓷電容器能夠在高電壓條件下穩定工作。這對于需要承受較高電壓的電路，如電源電路和高壓信號傳輸電路，尤為重要。

　　長壽命和高可靠性：陶瓷電容器具有較長的使用壽命和高可靠性，不易受環境因素的影響，如濕度、溫度變化等。這使得陶瓷電容器在各種嚴苛的工作環境中都能保持穩定的性能，減少了維護和更換的頻率。

　　良好的機械性能：陶瓷材料具有較高的機械強度和硬度，能夠抵抗一定的物理沖擊和振動。這對于需要在振動或沖擊環境中工作的電子設備，如汽車電子和航空航天設備，尤為重要。

　　無極性：陶瓷電容器沒有極性，這意味著在電路安裝時無需考慮電容器的正負極方向，簡化了電路設計和組裝過程。

　　成本效益高：陶瓷電容器的制造工藝成熟，生產成本相對較低，且性能穩定可靠，具有較高的性價比。這使得陶瓷電容器在各種電子設備中得到了廣泛應用。

　　耦合信號陶瓷電容器憑借其高頻特性好、溫度穩定性強、體積小、容量大、低ESR、高耐壓性、長壽命和高可靠性、良好的機械性能、無極性以及成本效益高等特點，在電子電路中發揮著重要作用。這些特點使得陶瓷電容器在信號耦合、濾波、去耦合等多種應用場景中表現出色，成為現代電子設備中不可或缺的關鍵元件。

　　耦合信號陶瓷電容器的應用

　　陶瓷電容器在耦合信號中的應用非常廣泛，尤其是在電子電路設計中，它們扮演著至關重要的角色。耦合信號的基本概念是指在兩個電路之間傳遞交流信號，同時阻止直流成分的傳輸。陶瓷電容器因其獨特的性能特點，成為實現這一功能的理想選擇。

　　陶瓷電容器具有較低的等效串聯電阻（ESR）和等效串聯電感（ESL），這使得它們在高頻信號傳輸中表現出色。在高頻電路中，信號的頻率非常高，傳統的電解電容器由于其較高的ESR和ESL，往往無法滿足要求。而陶瓷電容器則能夠有效地濾除高頻噪聲，確保信號的純凈度和完整性。

　　陶瓷電容器的體積小巧，適合在緊湊的電路板上使用。這對于現代電子設備的小型化趨勢尤為重要。例如，在手機、平板電腦等便攜式設備中，陶瓷電容器被廣泛用于耦合信號，以確保音頻、視頻等信號的高質量傳輸。

　　陶瓷電容器還具有良好的溫度穩定性和耐壓性能。這意味著它們能夠在各種環境條件下穩定工作，不易受到溫度變化和電壓波動的影響。這對于需要在惡劣環境下工作的設備，如汽車電子系統、工業控制設備等，尤為重要。

　　在具體應用中，陶瓷電容器常用于音頻放大器、射頻電路、濾波器等場合。例如，在音頻放大器中，陶瓷電容器可以用來耦合各級放大器之間的信號，確保音頻信號的高質量傳輸，同時阻止直流偏置電壓的傳遞。在射頻電路中，陶瓷電容器則用于耦合高頻信號，確保信號的完整性和穩定性。

　　陶瓷電容器在耦合信號中的應用還體現在其能夠提供良好的頻率響應。由于陶瓷電容器的自諧振頻率較高，它們能夠在很寬的頻率范圍內保持穩定的性能。這對于需要處理多頻段信號的設備，如收音機、電視機等，尤為重要。

　　陶瓷電容器在耦合信號中的應用非常廣泛，其優異的高頻性能、小巧的體積、良好的溫度穩定性和耐壓性能，使其成為現代電子設備中不可或缺的元件。隨著電子技術的不斷發展，陶瓷電容器在耦合信號中的應用前景將更加廣闊。

　　耦合信號陶瓷電容器如何選型

　　耦合信號陶瓷電容器的選型是一個復雜但至關重要的過程，因為它直接影響到電路的性能和穩定性。在選擇合適的陶瓷電容器時，需要考慮多個因素，包括電容器的類型、介質、容量、耐壓值、溫度特性等。以下是詳細的選型指南，包括一些具體的型號推薦。

　　1. 確定電容器的類型

　　首先，需要確定電容器的類型。對于耦合信號應用，通常選擇多層陶瓷電容器（MLCC），因為它們具有體積小、容量范圍廣、高頻特性好等優點。MLCC可以根據介質的不同分為I類和II類。

　　I類陶瓷電容器：具有良好的溫度穩定性和低損耗，適用于高頻諧振電路。

　　II類陶瓷電容器：成本低，體積小，適用于低頻耦合電路、旁路電路、濾波電路。

　　2. 選擇合適的介質

　　介質是決定陶瓷電容器性能的關鍵因素。常見的介質類型包括NPO/COG、X7R、Z5U、Y5V等。

　　NPO/COG：溫度穩定性極好，容量變化率小于±30ppm/°C，適用于需要高精度和高穩定性的電路。例如，1210N331J501CT就是一款采用C0G介質的陶瓷電容器，適用于高頻濾波器設計、振蕩器和信號發生器等場景。

　　X7R：溫度范圍廣（-55°C至+125°C），容量變化率在±15%以內，適用于需要較高穩定性的電路。例如，1206X7R104K500CT是一款采用X7R介質的陶瓷電容器，適用于電源線路的高頻去耦和數據傳輸系統的時鐘恢復電路。

　　Z5U：溫度范圍較窄（-10°C至+85°C），容量變化率在+22%至-56%之間，適用于對溫度穩定性要求不高的電路。例如，0805Z5U104J100CT是一款采用Z5U介質的陶瓷電容器，適用于低頻耦合電路和旁路電路。

　　Y5V：溫度范圍最窄（-30°C至+85°C），容量變化率在+22%至-82%之間，適用于對溫度穩定性要求最低的電路。例如，0603Y5V104K100CT是一款采用Y5V介質的陶瓷電容器，適用于成本敏感的應用。

　　3. 確定電容器的容量

　　電容器的容量應根據電路的具體需求來選擇。對于耦合信號應用，通常需要選擇容量較大的電容器，以確保信號能夠有效地通過。例如，對于音頻信號耦合，可以選擇10nF至100nF之間的電容器；對于射頻信號耦合，可以選擇1nF至10nF之間的電容器。

　　4. 考慮耐壓值

　　電容器的耐壓值應根據電路的工作電壓來選擇。一般來說，電容器的額定電壓應至少為電路工作電壓的1.5倍，以確保安全和可靠性。例如，對于工作電壓為12V的電路，可以選擇額定電壓為25V的電容器。

　　5. 溫度特性

　　溫度特性是選擇陶瓷電容器時需要考慮的重要因素。對于耦合信號應用，通常需要選擇溫度穩定性較好的電容器，以確保信號在不同溫度下的傳輸特性一致。例如，NPO/COG介質的電容器具有極好的溫度穩定性，適用于需要高精度和高穩定性的電路。

　　6. 尺寸和封裝

　　電容器的尺寸和封裝應根據電路板的設計和空間限制來選擇。常見的封裝類型包括0402、0603、0805、1206、1210等。例如，對于空間受限的電路板，可以選擇0402或0603封裝的電容器；對于需要較高容量的電路，可以選擇1206或1210封裝的電容器。

　　7. 其他參數

　　除了上述參數外，還需要考慮電容器的等效串聯電阻（ESR）、等效串聯電感（ESL）和品質因數（Q值）等參數。這些參數會影響電容器的高頻特性和響應速度。例如，對于高頻應用，應選擇低ESR和低ESL的電容器，以提高電路的響應速度和穩定性。

　　總結

　　選擇合適的耦合信號陶瓷電容器需要綜合考慮多個因素，包括電容器的類型、介質、容量、耐壓值、溫度特性、尺寸和封裝等。通過合理選擇這些參數，可以確保電容器在電路中發揮最佳性能，提高電路的穩定性和可靠性。以下是一些具體的型號推薦：

　　1210N331J501CT：采用C0G介質，容量為33pF，額定電壓為50V，適用于高頻濾波器設計、振蕩器和信號發生器等場景。

　　1206X7R104K500CT：采用X7R介質，容量為0.1μF，額定電壓為50V，適用于電源線路的高頻去耦和數據傳輸系統的時鐘恢復電路。

　　0805Z5U104J100CT：采用Z5U介質，容量為0.1μF，額定電壓為10V，適用于低頻耦合電路和旁路電路。

　　0603Y5V104K100CT：采用Y5V介質，容量為0.1μF，額定電壓為10V，適用于成本敏感的應用。

　　通過合理選擇這些參數和型號，可以確保耦合信號陶瓷電容器在電路中發揮最佳性能，提高電路的穩定性和可靠性。
