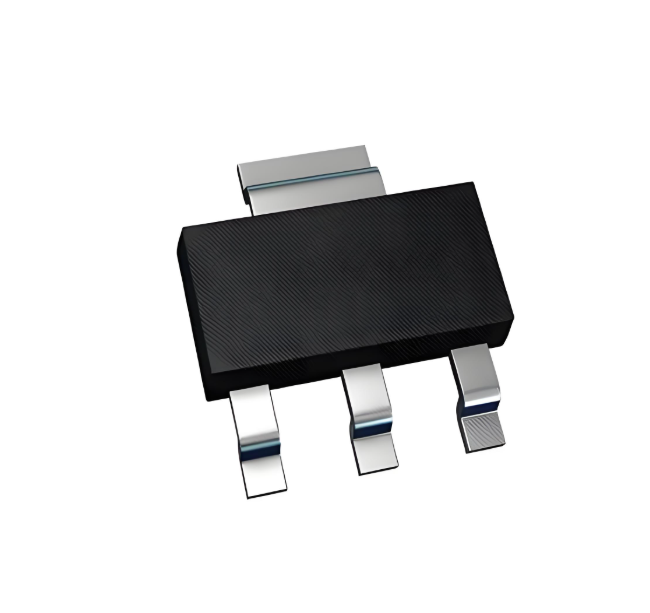

線性穩壓器的分類

　　線性穩壓器是一種用于將輸入電壓穩定在恒定輸出電壓的電源管理集成電路。根據不同的分類標準，線性穩壓器可以分為多種類型。以下是線性穩壓器的主要分類及其特點：

　　按輸出電壓的正負性分類：

　　正電壓用線性穩壓器：這類穩壓器用于產生正電壓輸出，常見的代表系列是78xx系列。例如，7805可以將輸入電壓穩定在+5V。

　　負電壓用線性穩壓器：這類穩壓器用于產生負電壓輸出，常見的代表系列是79xx系列。例如，7905可以將輸入電壓穩定在-5V。

　　按輸出電壓是否可調分類：

　　固定輸出型線性穩壓器：這類穩壓器的輸出電壓是固定的，通常具有三個引腳：輸入（Input）、輸出（Output）和接地（GND）。內部包含設定電阻，因此不需要外露反饋引腳。例如，7805和7905都是固定輸出型線性穩壓器。

　　可變輸出型線性穩壓器：這類穩壓器的輸出電壓可以通過外部電阻進行調節。通常具有一個額外的反饋引腳，用于調節輸出電壓。例如，LM317是一種常見的可調輸出線性穩壓器。

　　按壓差電壓分類：

　　標準型線性穩壓器：這類穩壓器需要較大的輸入輸出電壓差才能穩定工作，通常需要約3V的壓差電壓。例如，傳統的78xx和79xx系列穩壓器。

　　低壓差線性穩壓器（LDO）：這類穩壓器能夠在較小的輸入輸出電壓差下工作，通常壓差電壓可以低至1V以下。LDO特別適用于輸入電壓和輸出電壓接近的應用場景，因為在這種情況下，它可以實現較高的效率。例如，LM2907是一種常見的LDO穩壓器。

　　按電路結構分類：

　　直線型穩壓器：這是一種最簡單的線性穩壓器，采用一個電阻和一個功率晶體管來實現電壓穩定。輸出電壓穩定性較差，噪聲較大，通常用于小功率應用場合。

　　分立元件穩壓器：這類穩壓器包括多種不同的電路結構，如電阻-二極管穩壓器、電阻-電容穩壓器、折線型穩壓器等。穩定性和噪聲水平較高，但制造成本較低，通常用于一些低級別的應用場合。

　　集成電路穩壓器：這類穩壓器采用集成電路技術制造，具有較高的穩定性和噪聲水平，且具有較高的工作效率。集成電路穩壓器通常用于中高級別的應用場合。

　　按控制方式分類：

　　自動調節型線性穩壓器：這類穩壓器通過內部反饋電路自動調節輸出電壓，使其保持在設定范圍內。

　　手動調節型線性穩壓器：這類穩壓器需要通過外部調節元件（如電位器）手動調節輸出電壓。

　　按應用領域分類：

　　通用型線性穩壓器：這類穩壓器適用于各種通用電子設備，如消費電子、工業控制等。

　　專用型線性穩壓器：這類穩壓器針對特定應用領域設計，如汽車電子、醫療設備、通信設備等。

　　線性穩壓器可以根據輸出電壓的正負性、輸出電壓是否可調、壓差電壓、電路結構、控制方式和應用領域等多種標準進行分類。每種類型的線性穩壓器都有其獨特的特點和適用范圍，選擇合適的線性穩壓器需要根據具體的應用需求進行綜合考慮。

　　線性穩壓器的工作原理

　　線性穩壓器（Linear Regulator）是一種常見的電源管理設備，廣泛應用于各種電子設備中，以確保輸出電壓的穩定性。其工作原理基于負反饋控制機制，通過調節內部功率元件的工作狀態，使輸出電壓保持在設定的穩定值。

　　線性穩壓器的基本組成包括輸入端、誤差放大器、功率元件和反饋網絡。輸入端接收來自電源的輸入電壓，通常需要高于需求輸出電壓的電壓值。誤差放大器比較輸出電壓與參考電壓，生成控制信號以調節功率元件。功率元件能夠選擇性地控制輸入電壓，通常為一個晶體管（如BJT或MOSFET）。反饋網絡將輸出電壓反饋到誤差放大器，與參考電壓進行比較。

　　工作步驟簡述如下：

　　電壓比較：穩壓器不斷將輸出電壓與內置參考電壓進行比較。

　　控制信號生成：根據比較結果，誤差放大器生成控制信號，調整功率元件的導通程度。

　　電壓調整：功率元件調節輸入電壓，確保輸出電壓穩定。

　　具體來說，當輸出電壓偏離目標值時，誤差放大器會檢測到這一變化并調整功率元件的導通程度，從而使輸出電壓回到預定值。這個過程是動態的，能夠適應負載電流的變化。

　　線性穩壓器的主要優勢在于其簡單的設計、低噪聲特性和高輸出電壓精度。由于其電路結構簡單，外圍元件較少，通常只需要輸入和輸出電容。此外，線性穩壓器產生的電源噪聲較低，適用于對電源噪聲敏感的應用。

　　然而，線性穩壓器并非沒有缺點。其工作效率相對較低，因為輸入電壓與輸出電壓之間的差值會轉化為熱量。例如，如果輸入電壓為12V，輸出為3.3V，那么有8.7V的電壓差會被轉換成熱量，這可能導致發熱問題，特別是在大電流應用中。為了克服這些挑戰，線性穩壓器通常配備有熱過載保護和安全限流功能，以防止器件過熱或損壞。

　　線性穩壓器的封裝多樣，從小型SMD封裝到較大的DIP封裝不等，適用于各種空間和散熱限制的場合。此外，它們還提供多種輸出電壓選項，以滿足不同應用的需求，例如為微控制器、傳感器、運放和其他集成電路供電。

　　線性穩壓器在電子設計中扮演著至關重要的角色，為系統提供穩定可靠的電源。理解線性穩壓器的工作原理和選擇合適的型號對于優化電路性能和降低系統成本至關重要。

　　線性穩壓器的作用

　　線性穩壓器（Linear Regulator）是一種用于調節電壓的電子設備，其主要作用是將輸入電壓轉換為穩定、可靠的輸出電壓。當輸入電壓或負載條件發生變化時，線性穩壓器能夠保持輸出電壓的恒定，從而為電子設備提供穩定的電源。

　　線性穩壓器的基本工作原理是通過一個可變電阻（通常是晶體管或場效應管）來調節輸出電壓。當輸入電壓或負載電流發生變化時，線性穩壓器通過反饋機制檢測輸出電壓的變化，并調整可變電阻的阻值，以保持輸出電壓的穩定。在這個過程中，線性穩壓器會消耗一部分功率，這部分功率以熱量的形式散發出去。

　　線性穩壓器的主要作用可以歸納為以下幾點：

　　提供穩定的直流電壓：線性穩壓器的主要功能是將輸入的電壓（通常是不穩定的直流電壓或經過整流的交流電壓）轉換為穩定的直流電壓。這對于許多電子設備來說至關重要，因為它們需要穩定的電源才能正常工作。

　　濾除噪聲和干擾：線性穩壓器通過內部的濾波電路可以去除輸入電壓中的高頻噪聲和干擾信號，從而提供更加純凈的輸出電壓。這對于一些對電源質量要求較高的電子設備尤為重要，例如精密儀器、通信設備等。

　　保護電子設備：線性穩壓器通常具有過壓保護、過載保護、過流保護等功能。當輸出電壓超過設定值或負載電流過大時，線性穩壓器會自動切斷輸出，以保護連接的電子設備免受損壞。

　　簡化電路設計：線性穩壓器的電路結構相對簡單，通常只需要少量的外部元件即可實現其功能。這使得線性穩壓器在許多應用中成為一種經濟、實用的選擇。

　　低噪聲和低紋波：線性穩壓器的輸出電壓通常具有較低的噪聲和紋波，這對于一些對電源質量要求極高的應用（如射頻電路、音頻設備等）非常重要。線性穩壓器的低噪聲特性使其在這些應用中表現出色。

　　低靜態電流：許多現代線性穩壓器設計具有非常低的靜態電流，這意味著在輕載或空載條件下，線性穩壓器的功耗非常低。這對于電池供電的便攜式設備尤為重要，可以延長電池的使用壽命。

　　易于使用和集成：線性穩壓器通常采用標準的封裝形式，易于安裝和集成到各種電子設備中。此外，線性穩壓器的使用方法相對簡單，不需要復雜的控制電路。

　　盡管線性穩壓器在效率和體積方面存在一些不足，但其穩定性和可靠性使其在許多應用中仍然是一種重要的電源解決方案。特別是在對電壓穩定性要求較高的場合，線性穩壓器仍然是首選的電源調節設備。

　　線性穩壓器的特點

　　線性穩壓器（Linear Regulator）是一種常見的電源管理器件，其主要功能是將輸入電壓穩定在一個固定的輸出電壓，以確保電路的穩定性和可靠性。線性穩壓器具有多種特點，適用于不同的應用場景。以下是線性穩壓器的主要特點及其詳細解釋。

　　線性穩壓器具有穩壓能力強的特點。其主要作用是將輸入電壓穩定在一定的輸出電壓范圍內，具有很好的穩壓能力。無論輸入電壓如何波動，線性穩壓器都能保持輸出電壓的穩定性，確保后級電路的正常工作。

　　線性穩壓器的輸出電壓穩定性好。它可以在較寬的負載范圍內保持輸出電壓不變，即使負載發生變化，輸出電壓也能保持穩定。這種特性使得線性穩壓器適用于對電壓穩定性要求較高的應用，如數據采集系統、精密儀器等。

　　線性穩壓器的電路結構相對簡單。它不需要復雜的控制電路，易于設計和實現。這種簡單的結構使得線性穩壓器的成本較低，適用于對成本敏感的應用場景。

　　線性穩壓器的輸出電壓紋波小。由于其工作原理是通過調整輸出電壓來穩定輸入電壓的波動，因此輸出電壓的紋波很小，不會對后級電路產生干擾。這種低噪聲特性使得線性穩壓器適用于對電源噪聲敏感的應用，如精密測量儀器、音頻放大器等。

　　線性穩壓器具有較高的可靠性。其輸出電壓穩定性高，對電源電壓的波動和噪聲具有較好的抵抗能力。這種高可靠性使得線性穩壓器適用于對可靠性要求較高的應用，如醫療設備、航空航天等。

　　線性穩壓器也存在一些缺點。首先，其效率較低。線性穩壓器的工作原理是將過剩電壓轉化為熱量耗散掉，因此效率較低，特別是在大功率應用中不適用。其次，線性穩壓器的小型化能力弱。由于需要大功率的耗散電流，因此在大功率應用中需要較大的散熱器，不利于小型化設計。

　　線性穩壓器具有穩壓能力強、輸出電壓穩定性好、電路結構簡單、輸出電壓紋波小、可靠性高等優點，但也存在效率低、小型化能力弱等缺點。線性穩壓器適用于對輸出電壓穩定性要求高、低噪聲、小功率、可靠性要求高的應用，但不適用于大功率應用。在選擇線性穩壓器時，需要根據具體的應用場景和需求進行綜合考慮，以確保系統的穩定性和可靠性。

　　線性穩壓器的應用

　　線性穩壓器（Linear Regulator）是一種廣泛應用于各種電子設備中的電源管理組件，其主要功能是將輸入電壓調整為一個穩定的輸出電壓，以確保電子設備在不同工作條件下都能獲得穩定的電源供應。線性穩壓器的應用范圍非常廣泛，涵蓋了從消費電子到工業設備的多個領域。

　　在消費電子領域，線性穩壓器被廣泛應用于手機、平板電腦、筆記本電腦等便攜式設備中。這些設備通常需要多個不同的電壓等級來為不同的組件供電，例如處理器、內存、顯示屏等。線性穩壓器可以提供精確的電壓調節，確保這些組件在各種工作條件下都能正常運行。此外，線性穩壓器還具有低噪聲的特點，這對于音頻設備、攝像頭等對噪聲敏感的組件尤為重要。

　　在通信系統中，線性穩壓器也扮演著關鍵角色。通信設備如基站、路由器、交換機等需要穩定的電源供應來保證信號傳輸的可靠性和質量。線性穩壓器可以提供低噪聲、高精度的電壓輸出，確保通信設備在各種環境條件下都能穩定工作。此外，線性穩壓器還具有熱過載保護和安全限流功能，可以防止設備在高負載或溫度過高的情況下損壞，提高系統的可靠性和安全性。

　　在工業設備中，線性穩壓器同樣有著廣泛的應用。工業控制系統、傳感器、執行器等設備需要穩定的電源供應來保證系統的正常運行。線性穩壓器可以提供穩定的電壓輸出，確保這些設備在各種工作條件下都能正常工作。此外，線性穩壓器還具有小型化、高性能的特點，可以滿足工業設備對空間和性能的嚴格要求。

　　在醫療設備領域，線性穩壓器的應用也非常廣泛。醫療設備如心電圖機、血壓計、超聲波設備等需要高精度、低噪聲的電源供應來保證測量的準確性和可靠性。線性穩壓器可以提供穩定的電壓輸出，確保這些設備在各種工作條件下都能正常工作。此外，線性穩壓器還具有關斷模式，可以在不需要電源時顯著降低功耗，這對于便攜式醫療設備尤為重要。

　　線性穩壓器作為一種關鍵的電源管理組件，憑借其穩定、低噪聲、高性能的特點，在消費電子、通信系統、工業設備、醫療設備等多個領域都有著廣泛的應用。隨著電子技術的不斷發展，線性穩壓器的應用范圍還將進一步擴大，為各種電子設備提供更加穩定、可靠的電源供應。

　　線性穩壓器如何選型

　　線性穩壓器（Linear Regulator）是一種常見的電源管理器件，廣泛應用于各種電子設備中。它通過將輸入電壓調節到穩定的輸出電壓，為負載提供穩定的電源。線性穩壓器的選型對于確保系統的穩定性和可靠性至關重要。本文將詳細介紹線性穩壓器的選型原則、注意事項以及常見型號。

　　一、線性穩壓器的特點

　　在選擇線性穩壓器之前，了解其特點是非常重要的。線性穩壓器具有以下特點：

　　穩壓能力強：線性穩壓器的主要作用是將輸入電壓穩定在一定的輸出電壓范圍內，具有很好的穩壓能力。

　　輸出電壓穩定性好：線性穩壓器的輸出電壓穩定性比較好，可以在較寬的負載范圍內保持輸出電壓不變。

　　電路結構簡單：線性穩壓器的電路結構相對簡單，不需要復雜的控制電路，易于設計。

　　輸出電壓紋波小：線性穩壓器的輸出電壓紋波很小，不會對后級電路產生干擾。

　　可靠性高：線性穩壓器的輸出電壓穩定性高，對電源電壓的波動和噪聲具有較好的抵抗能力，因此具有較高的可靠性。

　　效率低：線性穩壓器的工作原理是將過剩電壓轉化為熱量耗散掉，因此效率較低，不適用于大功率應用。

　　小型化能力弱：線性穩壓器的電路結構相對簡單，但是由于需要大功率的耗散電流，因此在大功率應用中需要較大的散熱器，不利于小型化設計。

　　二、線性穩壓器的選型原則

　　規格要匹配

　　電壓范圍：選型時必須先對使用場景進行全面分析，理解目標應用的電壓要求。常見的電壓范圍一般在1到50伏之間。

　　電流需求：所需額定電流一般小于1安培以內。穩壓器的負載能力一般無法超過額定電流，因此需根據系統整體需求進行匹配選型，盡可能匹配整個電路的設計規格。

　　精度要求合理

　　線性穩壓器有一定的穩定精度，可根據系統要求進行選擇。一般情況下，如普通的低壓電源就不需要過分注重精度問題，而對于特殊應用，如高阻抗傳感器信號處理、精度要求比較高的AD、DA轉換器等，就需要選擇更高精度的穩壓器。

　　散熱處理得當

　　熱管理是線性穩壓器選型時需要注意的一個方面。當輸出電壓、電流、輸入電壓差較大時，線性穩壓器的功耗也會增大，從而會導致過熱、過載、損壞等問題。因此可根據功耗進行散熱設計，添加散熱片或風扇進行散熱，確保系統整體穩定。

　　質量穩定安全

　　選型時要選擇優質的品牌或制造廠家，必須保證產品質量和性能穩定，且經過國家認證的認證機構檢測合格，這有利于提高系統的安全性和可靠性。

　　保質期和儲存溫度

　　在選型線性穩壓器時，需要了解保質期和儲存溫度等，以保證其性能和使用壽命。長期儲存會影響的質量，導致失效或故障等問題。

　　抗靜電能力

　　線性穩壓器內部是由多個具有高阻值和低能耗的器件構成，對靜電等外部電磁干擾敏感。若出現壓敏問題或破損會導致靜電電荷積聚，引起故障。

　　線路布局設計

　　在將線性穩壓器引入系統前，應仔細設計線路布局，特別是輸入和輸出濾波、相互串擾等問題，確保電源的穩定，從而確保整個系統的穩定性和安全性。

　　標注清晰

　　在選型線性穩壓器時應根據技術指標合理標注其型號、電壓等信息，以便在應用中遇到問題時能夠準確、快速地識別和更換。

　　三、常見線性穩壓器型號

　　LM7805

　　特點：固定輸出電壓5V，最大輸出電流1.5A，內置過熱保護和短路保護。

　　應用：廣泛用于5V電源穩壓，適用于各種電子設備和電路板。

　　LM317

　　特點：可調輸出電壓1.25V至37V，最大輸出電流1.5A，內置過熱保護和短路保護。

　　應用：適用于需要可調輸出電壓的場合，如實驗室電源、充電器等。

　　LM1117

　　特點：低壓差線性穩壓器，固定輸出電壓1.8V、2.5V、3.3V等，最大輸出電流1A，內置過熱保護和短路保護。

　　應用：適用于低功耗、低噪聲的應用，如便攜式設備、傳感器等。

　　LT1086

　　特點：可調輸出電壓1.25V至37V，最大輸出電流5A，內置過熱保護和短路保護。

　　應用：適用于大電流需求的場合，如電機驅動、電源模塊等。

　　TLV700

　　特點：超低壓差線性穩壓器，固定輸出電壓1.8V、2.5V、3.3V等，最大輸出電流500mA，內置過熱保護和短路保護。

　　應用：適用于超低功耗、低噪聲的應用，如便攜式設備、物聯網設備等。

　　四、總結

　　線性穩壓器的選型是一個綜合考慮多個因素的過程。在選型時，需要根據具體的應用場景和需求，選擇合適的電壓范圍、電流需求、精度要求和散熱方案。同時，選擇優質的品牌和制造廠家，確保產品的質量和性能穩定。通過合理的選型，可以確保系統的穩定性和可靠性，滿足各種電子設備的電源需求。
