高頻旁路陶瓷電容器的分類

　　高頻旁路陶瓷電容器是一種在高頻電路中用于旁路（去耦）的電容器，其主要作用是濾除高頻噪聲，確保電路的穩定性和性能。根據不同的分類標準，高頻旁路陶瓷電容器可以分為多種類型。

　　根據介質材料的不同，高頻旁路陶瓷電容器可以分為I類瓷介電容器和II類瓷介電容器。I類瓷介電容器通常使用NP0、SL0、COG等介質材料，這些材料具有較高的溫度穩定性，電容量隨溫度變化很小，適用于需要高穩定性的電路。II類瓷介電容器則使用X7R、X5R、Y5U、Y5V等介質材料，這些材料的介電常數較高，但電容量隨溫度變化較大，適用于對溫度穩定性要求不高的場合。

　　根據封裝形式的不同，高頻旁路陶瓷電容器可以分為插件式和貼片式。插件式電容器通常用于傳統的穿孔焊接電路板，而貼片式電容器則適用于表面貼裝技術（SMT），具有更小的體積和更高的安裝密度，適合現代電子設備的小型化和高密度化需求。

　　根據電壓等級的不同，高頻旁路陶瓷電容器可以分為超高壓、高壓、低壓和交流電容器。超高壓電容器的額定電壓在10kVdc以上，適用于高壓環境；高壓電容器的額定電壓在500Vdc到10kVdc之間，適用于中高壓環境；低壓電容器的額定電壓在16Vdc到500Vdc之間，適用于低壓環境；交流電容器特指用于交流電路的電容器，如Y電容，其額定電壓通常為250Vac或400Vac。

　　根據溫度特性的不同，高頻旁路陶瓷電容器可以分為三類：1類高頻瓷介電容器、2類高介電常數電容器和3類半導體型陶瓷電容器。1類電容器的溫度系數小，適用于調諧回路和需要補償效應的電路；2類電容器的介電常數高，適用于旁路、耦合、隔直流和濾波電路；3類電容器的容量大、體積小、電壓低，主要用于濾波、旁路和耦合電路。

　　高頻旁路陶瓷電容器在電子電路中發揮著重要作用，特別是在電源去耦、信號濾波和噪聲抑制等方面。它們能夠有效地濾除高頻噪聲，防止電源攜帶的噪聲對電路構成干擾，提高電路的穩定性和可靠性。隨著材料科學和制造技術的進步，高頻旁路陶瓷電容器的性能不斷提升，應用范圍也越來越廣泛，成為現代電子設備不可或缺的關鍵元件之一。

　　高頻旁路陶瓷電容器的工作原理

　　高頻旁路陶瓷電容器是一種常見的電子元件，主要用于濾除電路中的高頻噪聲，確保信號的純凈性和穩定性。其工作原理基于電容器的基本特性，即通交流、隔直流，以及容抗與頻率的關系。

　　首先，我們需要了解電容器的基本結構和工作原理。電容器由兩個導電極板和中間的絕緣介質組成。當電容器接入電路時，極板上的電荷會在電場的作用下積累，形成電勢差，但電流無法直接通過絕緣介質。然而，對于交流信號而言，電容器可以通過電場的變化實現電荷的轉移，從而“導通”交流信號。

　　高頻旁路陶瓷電容器的核心在于其容抗與頻率的關系。容抗（Xc）是電容器對交流電的綜合阻力，其計算公式為Xc = 1 / (2πfC)，其中f為電流的頻率，C為電容值。從公式可以看出，頻率越高，容抗越小。這意味著高頻信號在通過電容器時遇到的阻力很小，幾乎可以無障礙地通過。相反，低頻信號在通過電容器時會遇到較大的容抗，因此大部分低頻信號會被阻擋，無法通過電容器。

　　在實際應用中，高頻旁路陶瓷電容器通常并聯在電源線或信號線上。當電路中有高頻噪聲時，這些噪聲信號會通過電容器被短路到地，從而有效地濾除高頻噪聲。由于陶瓷電容器的電容值較小，通常在幾皮法到幾百皮法之間，因此它們對高頻信號的旁路效果非常好，而對低頻信號的影響很小。

　　此外，陶瓷電容器的介質損耗低，頻率特性好，能夠在很寬的頻率范圍內保持穩定的性能。這使得它們非常適合用于高頻旁路應用。陶瓷電容器還具有體積小、耐高溫、可靠性高等優點，因此在電子設備中得到了廣泛應用。

　　高頻旁路陶瓷電容器的工作原理是利用電容器的容抗隨頻率增加而減小的特性，通過將高頻噪聲信號短路到地，實現對高頻噪聲的有效濾除。這種電容器在電子電路中起著至關重要的作用，確保了信號的純凈性和系統的穩定性。

　　高頻旁路陶瓷電容器的作用

　　高頻旁路陶瓷電容器在電子電路中扮演著至關重要的角色，尤其是在高頻電路和高壓電路中。其主要作用是濾除高頻噪聲，確保電路的穩定性和抗干擾能力。以下是高頻旁路陶瓷電容器的詳細作用解析。

　　高頻旁路陶瓷電容器的主要功能是濾除高頻噪聲。在電子電路中，特別是在電源電路和信號電路中，常常會混入一些高頻噪聲信號。這些高頻噪聲不僅會影響電路的正常工作，還可能對其他電路產生干擾。高頻旁路陶瓷電容器通過其低容抗特性，為高頻噪聲提供了一條低阻抗的通路，使其能夠迅速被旁路到地，從而有效地濾除這些高頻噪聲，保證電路的純凈度和穩定性。

　　高頻旁路陶瓷電容器在電源電路中起到去耦作用。去耦電容的主要目的是防止電源線中的電容和電感成分導致的電壓波動，從而為集成電路（IC）等元件提供穩定的電流。在電源和地之間連接高頻旁路陶瓷電容器，可以有效地濾除電源線中的高頻噪聲，切斷其通過供電回路進行傳播的通路，防止電源攜帶的噪聲對電路構成干擾。這種去耦作用對于保證電路的穩定性和可靠性至關重要。

　　高頻旁路陶瓷電容器還具有溫度穩定性高的特點。由于其采用高介電常數的陶瓷材料制成，具有較小的正電容溫度系數，因此在溫度變化較大的環境中仍能保持穩定的電容值。這一特性使得高頻旁路陶瓷電容器特別適用于需要高穩定性的電路中，如高穩定振蕩回路和需要溫度補償的電路。

　　高頻旁路陶瓷電容器的另一個重要應用是在耦合電路中。在阻容耦合放大器和其他電容耦合電路中，高頻旁路陶瓷電容器可以起到隔直流通交流的作用。它作為兩個電路之間的連接，允許交流信號通過并傳輸到下一級電路，同時阻止直流成分的傳遞。這種耦合作用對于信號的傳輸和放大具有重要意義。

　　高頻旁路陶瓷電容器還廣泛應用于濾波電路中。在電源電路中，整流電路將交流變成脈動的直流，而在整流電路之后接入一個較大容量的高頻旁路陶瓷電容器，可以利用其充放電特性，使整流后的脈動直流電壓變成相對比較穩定的直流電壓。這種濾波作用對于提高電源的穩定性和輸出質量具有重要作用。

　　高頻旁路陶瓷電容器在電子電路中具有濾除高頻噪聲、去耦、耦合和濾波等多種重要作用。其優異的高頻特性和溫度穩定性使其成為高頻電路和高壓電路中不可或缺的關鍵元件。

　　高頻旁路陶瓷電容器的特點

　　高頻旁路陶瓷電容器是一種專門用于高頻電路中的電容器，其主要特點是能夠在高頻條件下有效地旁路噪聲和干擾信號，從而提高電路的穩定性和性能。以下是高頻旁路陶瓷電容器的詳細特點：

　　高頻特性：高頻旁路陶瓷電容器具有非常低的介質損耗和高頻損耗，這意味著它們在高頻條件下能夠保持良好的性能。它們能夠在GHz級別的超高頻器件上工作，如CPU、GPU等。

　　穩定性：高頻旁路陶瓷電容器的溫度系數非常小，這意味著它們在溫度變化時電容量的變化非常小。例如，NP0（C0G）類型的陶瓷電容器在-25℃到+85℃的溫度范圍內，溫度每變化1℃，電容量的變化小于60ppm。這種高穩定性使得它們非常適合用于需要精確控制的高頻電路中。

　　高絕緣電阻：高頻旁路陶瓷電容器具有非常高的絕緣電阻，這有助于減少漏電流，提高電路的可靠性。高絕緣電阻還意味著電容器在長時間使用后仍能保持良好的性能。

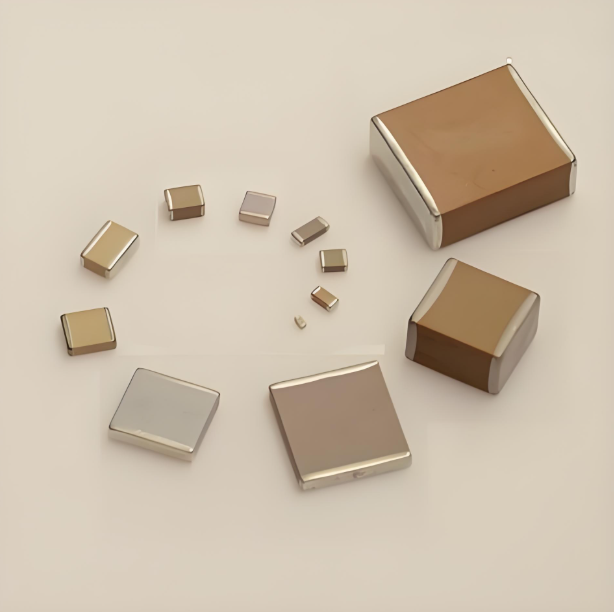

　　小體積：高頻旁路陶瓷電容器通常體積較小，這使得它們非常適合用于空間受限的電子設備中。例如，貼片陶瓷電容器（MLCC）是目前用量非常大的常用元件，它們的小體積和高容量使得它們在現代電子設備中得到廣泛應用。

　　高耐壓：高頻旁路陶瓷電容器通常具有較高的耐壓能力，這使得它們能夠在高壓條件下工作。例如，高壓陶瓷電容器的電壓可以達到30KV，這使得它們非常適合用于高壓旁路和耦合電路中。

　　低ESR（等效串聯電阻）：高頻旁路陶瓷電容器的等效串聯電阻非常低，這有助于減少高頻信號在通過電容器時的損耗。低ESR使得電容器能夠更有效地旁路高頻噪聲和干擾信號。

　　寬頻率范圍：高頻旁路陶瓷電容器能夠在很寬的頻率范圍內工作，從幾MHz到幾十GHz。這使得它們非常適合用于各種高頻應用，如無線通信、雷達、微波設備等。

　　高可靠性：高頻旁路陶瓷電容器通常具有很高的可靠性，能夠在惡劣的環境條件下工作。例如，它們可以在高溫、高濕、高振動等環境中保持良好的性能。

　　多種封裝形式：高頻旁路陶瓷電容器有多種封裝形式，包括貼片式、直插式等。不同的封裝形式可以根據具體的應用需求選擇，以滿足不同的安裝和使用要求。

　　成本效益：盡管高頻旁路陶瓷電容器具有許多高性能特點，但它們的成本相對較低，這使得它們在各種電子設備中得到廣泛應用。

　　高頻旁路陶瓷電容器具有高頻特性、穩定性、高絕緣電阻、小體積、高耐壓、低ESR、寬頻率范圍、高可靠性、多種封裝形式和成本效益等特點，這些特點使得它們在高頻電路中發揮著重要作用，廣泛應用于各種電子設備中。

　　高頻旁路陶瓷電容器的應用

　　高頻旁路陶瓷電容器在現代電子設備中扮演著至關重要的角色。它們主要用于抑制高頻噪聲，確保電路的穩定性和可靠性。高頻旁路陶瓷電容器的應用范圍廣泛，涵蓋了從消費電子到工業自動化等多個領域。

　　在消費電子領域，高頻旁路陶瓷電容器被廣泛應用于智能手機、平板電腦、筆記本電腦等設備中。這些設備通常包含復雜的電路系統，需要處理高速信號和數據。高頻旁路陶瓷電容器可以有效地濾除電源線上的高頻噪聲，確保電源的穩定性，從而提高設備的整體性能。例如，在智能手機的充電電路中，高頻旁路陶瓷電容器可以抑制由充電過程產生的高頻噪聲，確保充電過程的平穩進行，同時減少對其他電路模塊的干擾。

　　在通信設備中，高頻旁路陶瓷電容器同樣發揮著重要作用。例如，在無線通信設備中，高頻旁路陶瓷電容器可以用于濾除射頻信號中的噪聲，確保信號的清晰傳輸。在藍牙耳機、Wi-Fi路由器等設備中，高頻旁路陶瓷電容器可以有效地降低電流的脈動，確保信號的穩定性和傳輸質量。此外，在射頻識別（RFID）系統中，高頻旁路陶瓷電容器可以用于濾除高頻噪聲，提高讀寫器的識別精度和可靠性。

　　在工業自動化領域，高頻旁路陶瓷電容器被廣泛應用于各種控制設備和傳感器中。這些設備通常需要處理高速信號和數據，對電源的穩定性要求較高。高頻旁路陶瓷電容器可以有效地濾除電源線上的高頻噪聲，確保電源的穩定性，從而提高設備的可靠性和精度。例如，在工業機器人中，高頻旁路陶瓷電容器可以用于濾除電機驅動電路中的高頻噪聲，確保電機的平穩運行，提高機器人的工作效率和精度。

　　在醫療設備中，高頻旁路陶瓷電容器也被廣泛應用。例如，在心電圖儀、超聲波診斷儀等設備中，高頻旁路陶瓷電容器可以用于濾除高頻噪聲，確保信號的清晰和準確。在這些設備中，高頻旁路陶瓷電容器的穩定性和可靠性對于確保診斷結果的準確性至關重要。

　　高頻旁路陶瓷電容器在現代電子設備中發揮著不可或缺的作用。它們不僅可以有效地濾除高頻噪聲，確保電源的穩定性，還可以提高設備的整體性能和可靠性。隨著電子技術的不斷發展，高頻旁路陶瓷電容器的應用范圍將進一步擴大，為各種電子設備的性能提升提供有力支持。

　　高頻旁路陶瓷電容器如何選型

　　高頻旁路陶瓷電容器在電子電路中扮演著至關重要的角色，特別是在高頻信號處理、射頻（RF）電路和微波應用中。選型合適的高頻旁路陶瓷電容器對于確保電路的穩定性和性能至關重要。本文將詳細介紹如何選型高頻旁路陶瓷電容器，并提供一些具體的型號示例。

　　1. 了解高頻旁路陶瓷電容器的基本特性

　　高頻旁路陶瓷電容器的主要特性包括：

　　介質材料：常用的介質材料有NPO（COG）、X7R、Z5U等。NPO/C0G介質具有高穩定性和低損耗，適用于高頻應用。

　　電容量：電容量的選擇應根據電路的具體需求。一般來說，高頻旁路電容的電容量范圍在幾皮法（pF）到幾百皮法（pF）之間。

　　額定電壓：額定電壓應高于電路中的最大工作電壓，以確保電容器的安全使用。

　　溫度系數：溫度系數表示電容量隨溫度變化的程度。NPO/C0G介質的溫度系數非常低，適合高頻應用。

　　損耗角正切（tanδ）：損耗角正切表示電容器的損耗程度。高頻應用中應選擇損耗角正切低的電容器。

　　2. 選型步驟

　　2.1 確定電容量

　　根據電路的設計要求，確定所需的電容量。高頻旁路電容通常選擇幾皮法到幾百皮法之間的電容量。例如，對于一個高頻濾波電路，可以選擇電容量為10pF、22pF、47pF等的電容器。

　　2.2 選擇介質材料

　　對于高頻旁路電容器，推薦選擇NPO（COG）介質的電容器，因為這種介質具有高穩定性和低損耗。例如，KEMET的CBR系列和AVX的0805C系列都是常用的NPO介質高頻旁路電容器。

　　2.3 確定額定電壓

　　額定電壓應高于電路中的最大工作電壓。例如，如果電路中的最大工作電壓為50V，可以選擇額定電壓為100V的電容器。常見的額定電壓有50V、100V、250V等。

　　2.4 考慮溫度系數

　　高頻旁路電容器應選擇溫度系數低的電容器，以確保在不同溫度下的穩定性。NPO/C0G介質的溫度系數通常在±30ppm/°C以內，非常適合高頻應用。

　　2.5 選擇低損耗的電容器

　　高頻應用中應選擇損耗角正切低的電容器，以減少信號損耗。NPO/C0G介質的損耗角正切通常在0.001以下。

　　3. 具體型號推薦

　　3.1 KEMET CBR系列

　　型號：CBR08C508CAGAC

　　電容量：0.5pF

　　額定電壓：250V

　　介質材料：C0G/NP0

　　封裝：0805（2012公制）

　　溫度范圍：-55°C ~ +125°C

　　損耗角正切：≤0.001

　　3.2 AVX 0805C系列

　　型號：0805C102KAT2A

　　電容量：10pF

　　額定電壓：50V

　　介質材料：C0G/NP0

　　封裝：0805（2012公制）

　　溫度范圍：-55°C ~ +125°C

　　損耗角正切：≤0.001

　　3.3 TDK C系列

　　型號：C3216X5R1H102K

　　電容量：10pF

　　額定電壓：100V

　　介質材料：X5R

　　封裝：3216（8040公制）

　　溫度范圍：-30°C ~ +85°C

　　損耗角正切：≤0.002

　　4. 結論

　　選型高頻旁路陶瓷電容器時，應綜合考慮電容量、介質材料、額定電壓、溫度系數和損耗角正切等因素。推薦選擇NPO/C0G介質的電容器，因為這種介質具有高穩定性和低損耗，非常適合高頻應用。具體型號如KEMET的CBR系列、AVX的0805C系列和TDK的C系列都是不錯的選擇。通過合理選型，可以確保高頻旁路陶瓷電容器在電路中發揮最佳性能。
