直流鏈路電容器的分類

　　直流鏈路電容器（DC Link Capacitors）在功率轉換器中扮演著至關重要的角色，它們主要用于穩定直流電壓，緩沖瞬時功率波動，并確保系統在各種工作條件下穩定運行。根據不同的應用場景和技術要求，直流鏈路電容器可以分為多種類型。以下是幾種常見的分類方式：

　　按電介質材料分類：

　　鋁電解電容器：這類電容器具有較高的電容值和較低的成本，廣泛應用于消費電子和工業設備中。然而，它們的壽命相對較短，且在高溫和高紋波電流條件下性能較差。

　　薄膜電容器：采用金屬化聚丙烯或其他塑料薄膜作為電介質，具有高耐壓、低損耗和長壽命的特點。適用于高可靠性要求的應用，如電動汽車和可再生能源系統。

　　多層陶瓷電容器（MLCC）：具有高頻率特性和低等效串聯電阻（ESR），適用于高頻開關電源和射頻電路。但由于其電容值相對較小，通常需要多個并聯使用。

　　按結構分類：

　　卷繞式電容器：傳統的卷繞技術生產規則的或扁平的圓形芯子，適用于大多數通用應用。

　　堆疊卷繞式電容器（PCC）：使用堆疊卷繞技術，創造一個完全平坦的、長方形和無折痕電容器芯子，體積填充因數接近1，適用于空間受限的應用，如混合動力汽車和緊湊型逆變器。

　　按應用分類：

　　車載充電器（OBC）用直流鏈路電容器：用于電動汽車的車載充電器中，負責將交流電轉換為直流電并為電池充電。這類電容器需要具有高電壓額定值和大電容值，以適應電動汽車的高功率需求。

　　電機驅動逆變器用直流鏈路電容器：用于將電池的直流電轉換為三相交流電，以驅動牽引電機。這類電容器需要具有快速響應能力和低ESR，以確保電機的高效運行。

　　光伏逆變器用直流鏈路電容器：用于太陽能光伏系統中，將光伏板產生的直流電轉換為交流電并饋入電網。這類電容器需要具有高耐壓和高紋波電流能力，以適應光伏系統的特殊要求。

　　按性能分類：

　　高耐壓電容器：適用于高壓應用，如電動汽車和工業電源系統。這類電容器通常具有500V以上的電壓額定值。

　　高紋波電流電容器：適用于需要承受高紋波電流的應用，如電動汽車的充電系統和光伏逆變器。這類電容器具有低ESR和高熱穩定性，以確保在高紋波電流條件下的可靠運行。

　　按封裝形式分類：

　　盒式THT封裝：適用于通孔安裝，具有良好的機械穩定性和電氣性能。常見的間距有27.5mm、37.5mm和52.5mm。

　　表面貼裝（SMD）封裝：適用于自動化生產和緊湊型設計，具有較小的體積和較高的安裝密度。

　　直流鏈路電容器的分類方式多樣，可以根據電介質材料、結構、應用、性能和封裝形式等多種因素進行劃分。選擇合適的直流鏈路電容器對于確保功率轉換系統的穩定性和可靠性至關重要。在實際應用中，設計工程師需要綜合考慮各種因素，選擇最適合特定應用的電容器類型。

　　直流鏈路電容器的工作原理

　　直流鏈路電容器（DC Link Capacitor）在功率轉換器中扮演著至關重要的角色，特別是在電動汽車、光伏系統和其他電力電子設備中。其主要功能是在輸入源與輸出負載之間提供一個中間緩沖區，以適應不同的瞬時功率、電壓和頻率。本文將詳細探討直流鏈路電容器的工作原理。

　　直流鏈路電容器的基本結構與其他電容器相似，由兩個電極和介于其間的絕緣介質組成。當電容器接入電路時，電極之間會形成電場，電場能量儲存在介質中。電容器的電容量與其幾何形狀、電極面積、電極間距和介質特性有關。

　　在直流鏈路應用中，電容器的主要作用是平滑直流電壓，消除電壓波動。當交流電源通過AC/DC轉換器整流后，輸出的直流電壓通常會帶有紋波和噪聲。這些波動會對后續的DC/DC轉換器和負載產生不利影響。直流鏈路電容器通過其充放電特性，迅速響應電壓波動，吸收或釋放電能，從而保持直流電壓的穩定。

　　具體來說，當輸入電壓升高時，電容器會迅速充電，儲存多余的能量；當輸入電壓降低時，電容器會放電，釋放儲存的能量，補償電壓的下降。這種快速響應能力使得直流鏈路電容器能夠有效地平滑電壓波動，確保輸出電壓的穩定性。

　　直流鏈路電容器還需要具備處理高電壓和大電流的能力。在電動汽車的車載充電器（OBC）中，直流鏈路電容器通常需要承受300V至500V的高直流電壓，并且能夠處理兩倍線路頻率的紋波電流。為了滿足這些要求，通常采用多個電容器并聯或使用高性能的電容器陣列，如伍爾特電子推出的WCAP-FTDB系列薄膜電容器。這些電容器采用金屬化聚丙烯薄膜設計，具有自我修復特性，能夠在短路時燒掉導致短路的部分，恢復完整的電介質，從而提高電容器的可靠性和壽命。

　　在電機驅動電路中的逆變器部分，直流鏈路電容器同樣發揮著重要作用。逆變器負責將電池的直流電轉換為三相交流電，以驅動牽引電機。在這個過程中，直流鏈路電容器不僅需要平滑直流電壓，還要提供足夠的能量緩沖，以應對電機啟動和加速時的瞬時大電流需求。同時，在制動過程中，逆變器將交流電轉換回直流電，直流鏈路電容器再次起到能量緩沖的作用，確保系統的穩定運行。

　　直流鏈路電容器通過其充放電特性，有效地平滑直流電壓，消除波動，提供能量緩沖，確保功率轉換器的穩定性和可靠性。其在電動汽車、光伏系統和其他電力電子設備中的廣泛應用，充分體現了其在現代電力電子技術中的重要地位。

　　直流鏈路電容器的作用

　　直流鏈路電容器（DC Link Capacitor）在電力電子系統中扮演著至關重要的角色，尤其是在電動汽車（EV）、變頻器、電源轉換器等應用中。它們的主要作用是作為中間緩沖器，連接輸入源與輸出負載，適應不同的瞬時功率、電壓和頻率。以下是直流鏈路電容器在這些系統中的具體作用及其重要性。

　　直流鏈路電容器在電動汽車的車載充電器（OBC）中發揮著關鍵作用。OBC負責將電網中的交流電（AC）轉換為直流電（DC），為電動汽車的牽引蓄電池充電。在這個過程中，直流鏈路電容器被放置在整流器與DC/DC轉換器之間，其主要功能是平滑整流后的直流電壓，去除電壓波動和噪聲。通過這種方式，直流鏈路電容器確保了后續電路的穩定性和可靠性，防止電壓尖峰和電磁干擾（EMI）對系統造成損害。

　　在電機驅動電路中的逆變器部分，直流鏈路電容器同樣不可或缺。逆變器負責將電池的直流電轉換為三相交流電，以驅動牽引電機實現加速；同時，在制動過程中，它又能將交流電轉換回直流電。在這個過程中，直流鏈路電容器并聯配置于電壓逆變器的直流側（電池端）與交流側（負載端）之間，起到平滑直流電壓、吸收瞬時電流波動的作用。這不僅提高了逆變器的效率，還延長了電池的使用壽命。

　　直流鏈路電容器在功率轉換器中也扮演著重要角色。它們能夠處理高電壓和大電流，提供必要的能量緩沖，確保系統在瞬時功率需求變化時仍能穩定運行。例如，在工業變頻器中，直流鏈路電容器可以吸收電機啟動和停止時產生的瞬時電流，防止電壓波動對系統造成損害。

　　直流鏈路電容器的選擇和設計也非常重要。它們需要具備高直流電壓額定值（通常在300V至500V之間）和大電容值（200μF至1500μF），以滿足不同應用的需求。為了達到這些要求，通常需要采用多個電容器或電容器陣列。此外，直流鏈路電容器還需要具備處理兩倍線路頻率的能力，因此常見的電路布局是將多層陶瓷電容器（MLCC）與其他電容器技術并聯，以達到最佳性能。

　　直流鏈路電容器在電力電子系統中發揮著不可替代的作用。它們不僅能夠平滑直流電壓、吸收瞬時電流波動，還能提高系統的穩定性和可靠性，確保電動汽車、變頻器和電源轉換器等設備的高效運行。選擇和設計合適的直流鏈路電容器對于確保整個系統的成功至關重要。

　　直流鏈路電容器的特點

　　直流鏈路電容器（DC-Link Capacitor）在電力電子設備中扮演著至關重要的角色，尤其是在電動汽車、工業變頻器、太陽能逆變器等領域。這些電容器的特點決定了它們在高電壓、大電流和高溫環境下的性能和可靠性。以下是直流鏈路電容器的主要特點：

　　高電壓額定值：直流鏈路電容器通常需要承受較高的直流電壓，其額定電壓范圍一般在300V至1200V之間。例如，在電動汽車的車載充電器（OBC）中，直流鏈路電容器的額定電壓通常在300V至500V之間。這種高電壓額定值確保了電容器能夠在高壓環境下穩定工作。

　　大電容值：為了滿足能量緩沖和濾波的需求，直流鏈路電容器通常具有較大的電容值，范圍從幾十微法（μF）到幾千微法（μF）。例如，在電動汽車的逆變器中，直流鏈路電容器的電容值可能高達1500μF。這種大電容值有助于平滑電壓波動，提供穩定的直流電源。

　　高電流承受能力：直流鏈路電容器需要承受高脈沖電流，特別是在逆變器和變頻器等應用中。這些電容器的設計能夠處理兩倍線路頻率的電流，確保在高頻工作條件下的可靠性和長壽命。

　　低等效串聯電阻（ESR）和低等效串聯電感（ESL）：為了提高效率和減少能量損耗，直流鏈路電容器通常具有較低的等效串聯電阻（ESR）和等效串聯電感（ESL）。低ESR和ESL有助于減少熱損耗和電壓紋波，提高系統的整體性能。

　　高溫度耐受性：直流鏈路電容器能夠在高溫環境下長期工作，其最高工作溫度可達105°C，甚至更高。例如，TDK推出的緊湊型直流鏈路電容器可在125°C的高溫下短暫運行，平均壽命可達15000小時。這種高溫度耐受性確保了電容器在嚴苛環境下的可靠性和長壽命。

　　自愈功能：許多直流鏈路電容器具有自愈功能，即在過載引起薄膜擊穿時，電容器能夠自動修復，避免短路或損壞。這種自愈功能提高了電容器的可靠性和安全性，延長了其使用壽命。

　　緊湊的結構設計：盡管直流鏈路電容器需要承受高電壓和大電流，但它們通常具有緊湊的結構設計，以節省空間。例如，TDK推出的緊湊型直流鏈路電容器尺寸分別為140x72x50mm3和237x72x50mm3。這種緊湊設計使得電容器能夠適應對空間要求極高的應用場合。

　　高可靠性：直流鏈路電容器通常用于對可靠性要求極高的應用場合，如電動汽車、工業變頻器和太陽能逆變器等。這些電容器的設計和制造過程嚴格遵循高標準的質量控制，確保其在各種工作條件下的可靠性和穩定性。

　　直流鏈路電容器的特點使其成為電力電子設備中不可或缺的關鍵組件。它們的高電壓額定值、大電容值、高電流承受能力、低ESR和ESL、高溫度耐受性、自愈功能、緊湊的結構設計和高可靠性，共同確保了這些電容器在各種嚴苛環境下的卓越性能和長期穩定性。

　　直流鏈路電容器的應用

　　直流鏈路電容器（DC-Link Capacitor）在現代電力電子系統中扮演著至關重要的角色，尤其是在電動汽車、可再生能源系統和電力傳輸等領域。這些電容器的主要功能是在功率轉換器中充當中間緩沖器，連接輸入源與輸出負載，適應不同的瞬時功率、電壓和頻率。

　　在電動汽車（EV）領域，直流鏈路電容器的應用尤為廣泛。它們不僅有效抵消逆變器、電機控制器及電池系統中電感的影響，還充當濾波器，為電動汽車子系統提供保護，抵御電壓尖峰、浪涌及電磁干擾（EMI）的侵害。例如，在車載充電器（OBC）中，直流鏈路電容器被巧妙安置在整流器與DC/DC轉換器之間，其高直流電壓額定值（300V至500V）和超大電容（200μF至1500μF）使其能夠有效平滑直流電壓，確保為電池提供精準的直流電平。此外，在電機驅動電路中的逆變器部分，直流鏈路電容器也被并聯配置于電壓逆變器的直流側（電池端）與交流側（負載端）之間，以確保在加速和制動過程中平穩轉換電能。

　　可再生能源系統，如太陽能和風能發電，同樣依賴于直流鏈路電容器來穩定電力輸出。這些系統中的交流/直流和直流/直流轉換器需要高紋波電流能力和高電壓等級的電容器，以應對快速變化的功率需求。例如，伍爾特電子推出的WCAP-FTDB系列薄膜電容器，可在500至1200V電壓范圍內使用，并具有高紋波電流能力，特別適合電動汽車或可再生能源解決方案中的充電系統和電力電子應用。

　　在電力傳輸領域，直流鏈路電容器是柔性直流輸電（HVDC）工程中的核心組件。它們能夠承受高直流電壓，同時保持其電容特性，起到過電壓保護、平滑電壓波動、濾波以及能量緩沖等作用。這些電容器通常采用聚丙烯薄膜作為基材，因其化學穩定性好、絕緣強度高、耐電壓高等優勢，能夠滿足高壓電力傳輸的要求。

　　除了上述應用，直流鏈路電容器還廣泛應用于各種電源電路中，用于平滑直流電壓并消除其波動。這對于需要穩定供電的設備非常重要，例如通信設備、自動控制系統等。在這些應用中，直流鏈路電容器通常用于過濾掉帶有噪音的直流信號，提高系統的穩定性和準確性。

　　直流鏈路電容器在現代電力電子系統中發揮著不可或缺的作用。它們不僅能夠提高系統的穩定性和可靠性，還能有效應對各種復雜的電力需求，推動電動汽車、可再生能源和電力傳輸等領域的技術進步和發展。隨著這些領域的不斷擴展，直流鏈路電容器的需求也將持續增長，推動相關技術的不斷創新和改進。

　　直流鏈路電容器如何選型

　　直流鏈路電容器（DC Link Capacitor）在電力電子設備中扮演著至關重要的角色，尤其是在電動汽車、變頻器和光伏逆變器等應用中。它們的主要功能是平滑直流電壓、濾除紋波電流以及提供瞬時能量緩沖。因此，正確選型直流鏈路電容器對于確保系統的穩定性和可靠性至關重要。本文將詳細介紹直流鏈路電容器的選型方法，并列舉一些具體的型號。

　　1. 選型的基本原則

　　在選型直流鏈路電容器時，需要考慮以下幾個關鍵參數：

　　電壓額定值：電容器必須能夠承受系統中的最大直流電壓。通常，電容器的額定電壓應比實際工作電壓高出一定的安全裕度，以確保長期穩定運行。

　　電容值：電容值的選擇取決于所需的濾波效果和穩定性要求。較大的電容值可以實現更好的電壓平滑效果，但也會增加電路成本和體積。

　　紋波電流額定值：紋波電流是指電容器在高頻條件下需要承受的交流電流。電容器必須能夠承受系統中的最大紋波電流，否則可能會因過熱而損壞。

　　溫度特性：電容器的溫度特性對其長期穩定性和壽命有重要影響。選型時需要關注電容器的溫度系數和工作溫度范圍。

　　壽命和可靠性：電容器應具備較長的使用壽命和高可靠性，以適應長時間工作和惡劣環境條件下的要求。

　　尺寸和安裝要求：根據實際應用場景和空間限制，選擇符合尺寸要求的電容器，并確保能夠正確地安裝在電路板或設備中。

　　成本效益：在滿足性能要求的前提下，選擇具有合理價格和性能的電容器。

　　2. 具體型號推薦

　　以下是幾個常見的直流鏈路電容器型號及其參數：

　　Icar LNK-P2T系列

　　型號：Icar LNK-P2T-350-45

　　電容值：350 μF

　　額定直流電壓：450 V

　　紋波電流：10 A（100 Hz）

　　工作溫度范圍：-40°C ~ +70°C

　　特點：高直流電壓負載能力、高紋波電流承受能力、自愈特性

　　Panasonic EEUFR1E450V

　　電容值：450 μF

　　額定直流電壓：450 V

　　紋波電流：12 A（100 Hz）

　　工作溫度范圍：-40°C ~ +105°C

　　特點：低ESR、高可靠性、長壽命

　　Kemet R81HD450M350K

　　電容值：350 μF

　　額定直流電壓：450 V

　　紋波電流：15 A（100 Hz）

　　工作溫度范圍：-40°C ~ +85°C

　　特點：低ESR、高紋波電流承受能力、緊湊設計

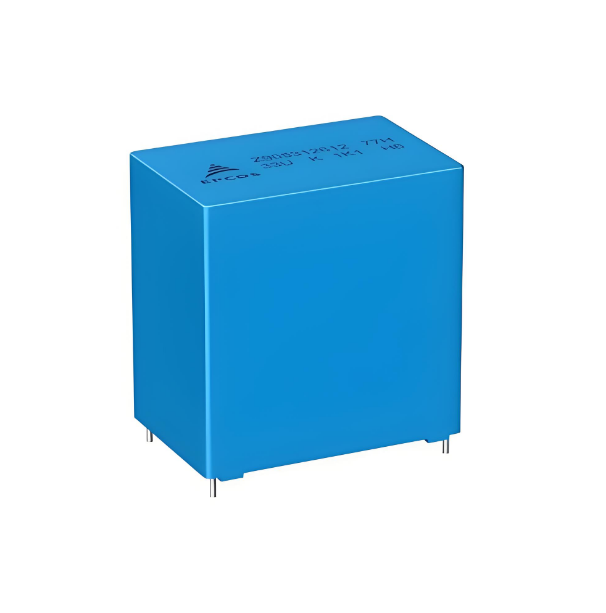

　　EPCOS B32671C450J

　　電容值：450 μF

　　額定直流電壓：450 V

　　紋波電流：10 A（100 Hz）

　　工作溫度范圍：-40°C ~ +105°C

　　特點：低ESR、高可靠性、長壽命

　　3. 選型步驟

　　確定工作電壓：根據系統的工作電壓，選擇額定電壓高于實際工作電壓的電容器。通常建議額定電壓至少比工作電壓高10%。

　　計算所需電容值：根據系統的濾波要求和穩定性要求，計算所需的電容值。較大的電容值可以提供更好的濾波效果，但也會增加成本和體積。

　　評估紋波電流：根據系統的紋波電流要求，選擇能夠承受最大紋波電流的電容器。紋波電流過大會導致電容器過熱損壞。

　　考慮溫度特性：選擇工作溫度范圍符合系統要求的電容器，確保電容器在不同溫度下都能提供穩定的性能。

　　選擇合適的尺寸和安裝方式：根據系統的空間限制和安裝要求，選擇合適的電容器尺寸和安裝方式。

　　評估成本效益：在滿足性能要求的前提下，選擇具有合理價格和性能的電容器，以實現最佳的成本效益。

　　4. 結論

　　直流鏈路電容器的選型是一個綜合考慮多個參數的過程。通過正確選型，可以確保系統的穩定性和可靠性，延長電容器的使用壽命。在實際應用中，建議根據具體的應用場景和系統要求，選擇合適的電容器型號，并進行詳細的參數評估和測試，以確保最佳的性能和可靠性。
