AD736：精密真有效值（RMS）轉換器基礎知識

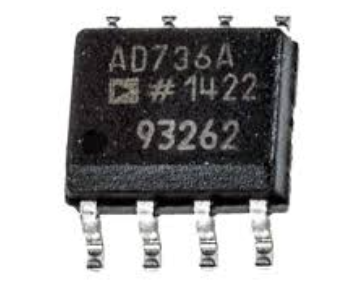

AD736是ADI（Analog Devices）公司生產的一款低功耗、精密真有效值（RMS）轉換器。它能夠將復雜的交流（AC）輸入信號轉換為一個直流（DC）輸出電壓，該電壓與輸入信號的真有效值成正比。在許多應用中，測量信號的平均值或峰值可能無法準確反映其功率或熱效應，而真有效值則能提供更精確的評估。AD736以其卓越的精度、寬動態范圍和低功耗特性，在各種工業、通信和測試測量設備中得到了廣泛應用。

什么是真有效值（True RMS）？

在深入了解AD736之前，理解真有效值的概念至關重要。

我們知道，一個交流信號的電壓或電流是隨時間變化的。對于純正弦波，我們可以通過峰值、平均值或有效值來描述它。然而，在實際應用中，信號往往不是理想的正弦波，可能包含諧波、噪聲或其他失真成分。

• 平均值（Average Value）：對于一個周期性交流信號，其平均值是指在一個周期內信號的平均幅度。對于對稱的交流信號（如正弦波），其在一個完整周期內的平均值為零。因此，通常我們討論的是信號的“整流平均值”，即對信號取絕對值后的平均值。雖然易于測量，但整流平均值無法準確反映非正弦波形的功率或熱效應。

• 峰值（Peak Value）：峰值是指信號在一個周期內達到的最大瞬時值。峰值對于評估信號的瞬時應力或設備的最大耐壓能力有用，但同樣不能反映信號的平均功率。

• 有效值（Root Mean Square, RMS）：真有效值是衡量交流信號“有效性”的最準確指標。它定義為與該交流信號在相同電阻上產生相同熱量的直流電的數值。數學上，真有效值是信號平方的平均值再開方。

  對于一個隨時間變化的電壓信號 v(t)，其真有效值 VRMS 的定義為：

  VRMS=T1∫0Tv2(t)dt

  其中 T 是信號的周期。

  真有效值能夠準確反映任何波形（包括正弦波、方波、三角波、脈沖串以及更復雜的失真波形）的功率內容或熱效應，因為它基于信號的瞬時功率（與電壓或電流的平方成正比）。這就是為什么在需要精確測量功率或熱量（例如在電源管理、音頻測量或過程控制中）時，真有效值轉換器是不可或缺的。

AD736 的核心特性與優勢

AD736之所以成為業界廣受歡迎的真有效值轉換器，得益于其一系列卓越的特性：

1. 高精度：AD736在寬輸入電壓范圍內提供高測量精度。在200 mV滿量程范圍內，其精度可達到 ±0.3mV±0.3% of reading，在更高量程下也能保持出色的線性度。這種高精度使其適用于對測量準確性要求嚴格的應用。

2. 真有效值響應：AD736能夠對各種復雜的交流波形進行真有效值轉換，包括具有高波峰因數（crest factor）的非正弦波。波峰因數是峰值與有效值之比，它反映了波形失真的程度。AD736支持高達3的波峰因數，這意味著它可以準確處理包含尖峰或脈沖的信號。

3. 寬帶寬：對于輸入電壓為1 V RMS的信號，AD736的 ?3dB 帶寬可達8 MHz，而對于200 mV RMS的信號，帶寬約為2 MHz。寬帶寬確保了它能處理較高頻率的信號，從而適用于音頻、通信等領域。

4. 低功耗：AD736采用CMOS工藝制造，功耗極低，典型工作電流僅為200 μA。這使得它非常適合電池供電的便攜式設備。此外，它還具有關斷模式，可進一步降低功耗至僅25 μA，延長電池壽命。

5. 單電源或雙電源供電：AD736可以在單電源（+5 V至+24 V）或雙電源（±2.5V至±12V）下工作，提供了靈活的電源配置選擇，以適應不同的系統設計需求。

6. 片內緩沖器：AD736集成了輸入緩沖器和輸出緩沖器，簡化了外部電路設計。輸入緩沖器提供高阻抗輸入，減少了對信號源的負載效應。輸出緩沖器能夠驅動各種負載，包括ADC或其他測量設備。

7. 外部平均電容：通過選擇不同的外部平均電容 CAVG，用戶可以調整轉換器的平均時間（或響應時間）。較大的電容提供更長的平均時間，適用于測量低頻或緩慢變化的信號，同時也能更好地抑制高頻噪聲。較小的電容則提供更快的響應，適用于測量快速變化的信號。

8. 熱電偶轉換技術：AD736采用ADI公司專利的隱埋式熱電偶轉換技術來實現真有效值計算。這種技術通過芯片內部集成的熱電偶和加熱電阻，將輸入信號的功率轉換為熱量，再通過熱電偶測量產生的溫升，從而間接得到信號的真有效值。這種方法本質上是非線性的，但通過精密的片內校準和補償，AD736能夠提供高度線性的輸出。

AD736 的內部結構與工作原理

AD736的內部結構相對復雜，但我們可以簡化其核心工作原理。其真有效值轉換過程主要基于熱轉換原理。

1. 輸入緩沖器：輸入信號首先通過一個高阻抗的輸入緩沖器，用于隔離信號源并提供適當的輸入阻抗，確保信號完整性。

2. 輸入衰減器（可選）：AD736具有內部衰減器，允許用戶選擇不同的輸入量程（例如200 mV RMS或1 V RMS），以適應不同幅度的輸入信號。

3. 加熱元件：經過處理的輸入信號被施加到一個微型片內加熱電阻上。根據焦耳定律，P=I2R 或 P=V2/R，電阻產生的熱量與通過它的電流平方或施加在其上的電壓平方成正比。因此，輸入信號的瞬時功率被轉換為瞬時熱量。

4. 熱電偶陣列：在加熱電阻附近集成了多個熱電偶。熱電偶是利用塞貝克效應工作的器件，當其兩端存在溫差時，會產生一個電動勢（電壓）。這些熱電偶用于測量由加熱電阻產生的局部溫升。由于溫升與輸入信號的平均功率成正比，熱電偶的輸出電壓也與輸入信號的平均功率成正比。

5. 反饋回路與參考加熱器：AD736內部還包含一個參考加熱器，由一個反饋回路控制。反饋回路的目標是調整參考加熱器的電流，使其產生與輸入信號加熱器相同的溫升。

6. 輸出級：反饋回路最終輸出的電流經過轉換，產生一個與輸入信號的真有效值成正比的直流電壓。這個輸出電壓經過一個輸出緩沖器，提供低輸出阻抗，以便驅動外部負載。

7. 平均電容 CAVG：這個外部電容連接在芯片的指定引腳上，用于設置RMS計算的平均時間。它在很大程度上決定了轉換器對輸入信號變化的響應速度以及對低頻信號的精度。較大的 CAVG 會增加平均時間，提高低頻精度并抑制噪聲，但會減慢響應速度。

簡而言之，AD736通過測量輸入信號產生的熱量，并將其與已知參考信號產生的熱量進行比較，最終得出輸入信號的真有效值。這種熱轉換方法具有固有的寬帶寬和對波形不敏感的優點。

AD736 的典型應用

AD736作為一款高性能的真有效值轉換器，其應用范圍非常廣泛：

• 交流電壓/電流測量：

• 高精度萬用表：用于測量各種復雜波形的交流電壓和電流，提供比傳統整流平均值測量更準確的結果。

• 電力線監控：監測電網中的電壓、電流和功率，評估電力質量，檢測諧波失真。

• 不間斷電源（UPS）：在UPS系統中，準確測量交流輸出電壓和電流，以確保穩定的電力供應。

• 電機控制：在電機驅動器中測量電機繞組的電流，進行精確的功率控制和故障診斷。

• 工業過程控制：

• 傳感器信號調理：將來自振動、壓力、溫度等傳感器的交流輸出信號轉換為真有效值，以便進行數據采集和分析。

• 自動化設備：在自動化生產線中，監控設備的交流電源，確保穩定運行。

• 音頻測量與處理：

• 音頻功率放大器：測量音頻放大器的輸出功率，確保音質和設備安全。

• 音量控制和電平指示：在專業音頻設備中，精確顯示音頻信號的有效電平。

• 噪聲測量：評估電路或系統中的寬帶噪聲，因為噪聲的功率通常通過其RMS值來衡量。

• 通信系統：

• 射頻（RF）功率測量：在某些低頻RF應用中，用于測量RF信號的功率。

• 調制解調器：評估通信信號的強度和質量。

• 測試與測量設備：

• 示波器附件：作為外部模塊，提供真有效值測量功能。

• 數據采集系統：在需要精確測量交流信號有效值的場合，作為前端信號處理單元。

• 電池供電的便攜式儀器：由于其低功耗特性，非常適合手持式測量設備。

如何使用 AD736

使用AD736時，需要關注以下幾個關鍵方面：

1. 電源供應：AD736可以工作在單電源或雙電源模式下。確保提供穩定、干凈的電源，以避免對測量精度造成影響。對于需要測量以地為參考的負電壓信號的應用，雙電源是必需的。

2. 輸入信號范圍：AD736支持不同的輸入量程。選擇合適的輸入量程以匹配待測信號的幅度，最大化利用其動態范圍，同時避免輸入過載。如果輸入信號幅度超出AD736的量程，可能需要外部衰減器。

3. 平均電容 CAVG 的選擇：這是AD736應用中一個重要的設計考量。

• 響應時間：CAVG 越大，響應時間越慢，但低頻精度越高。對于快速變化的信號，需要較小的 CAVG。

• 精度：為了獲得最佳精度，特別是對于低頻信號，建議使用較大的 CAVG。數據手冊中通常會提供關于不同 CAVG 值下精度和響應時間的數據。

• 紋波：CAVG 還會影響輸出直流電壓的紋波。較大的 CAVG 會降低紋波，使輸出更平滑。

4. 外部連接：

• 輸入連接：由于AD736具有高阻抗輸入，通常可以直接連接到信號源。但如果信號源阻抗較高，或需要更長的連接線，可能需要考慮阻抗匹配或使用同軸電纜。

• 輸出連接：AD736的輸出是一個直流電壓，可以直接連接到ADC（模數轉換器）進行數字化，或者連接到其他模擬電路進行處理。

• 接地和布局：為了獲得最佳性能，遵循良好的模擬電路布局實踐至關重要，例如使用星形接地、最小化走線長度、避免地環路以及放置去耦電容靠近芯片電源引腳。

5. 溫度漂移：盡管AD736內部做了溫度補償，但極端溫度變化仍可能對精度產生輕微影響。在需要最高精度的應用中，可能需要進行溫度校準或在溫控環境中操作。

6. 波峰因數：盡管AD736支持高波峰因數，但過高的波峰因數（超出數據手冊的推薦范圍）可能會影響測量精度。在處理極端非正弦波形時，應查閱數據手冊中的波峰因數限制。

與傳統整流平均值測量的區別

理解AD736等真有效值轉換器與傳統整流平均值測量（如許多廉價萬用表所采用的方法）的根本區別非常重要。

• 傳統方法：通常通過整流電路（例如二極管橋）將交流信號轉換為脈動直流，然后通過RC濾波器對其進行平均。這種方法測量的是信號的整流平均值。對于純正弦波，真有效值和整流平均值之間存在一個固定的比例關系（RMS=Average×1.11）。因此，許多廉價萬用表在測量正弦波時能通過這個比例因子進行“校準”以顯示有效值。

• 真有效值方法：AD736等真有效值轉換器直接計算信號的平方的平均值再開方，與波形形狀無關。這意味著無論輸入信號是正弦波、方波、三角波、脈沖串還是帶有嚴重諧波失真的波形，AD736都能提供準確的有效值測量。

舉例說明：

假設我們有一個 1VRMS 的正弦波和一個 1VRMS 的方波。

• 對于正弦波：

• 峰值：≈1.414V

• 整流平均值：≈0.9V

• 真有效值：1V

• 對于方波：

• 峰值：1V

• 整流平均值：1V

• 真有效值：1V

如果一個只測量整流平均值的儀表被校準為顯示正弦波的有效值（即整流平均值乘以1.11），那么當它測量方波時，其顯示的“有效值”會是 1V×1.11=1.11V，這顯然是錯誤的，因為方波的真有效值就是其峰值 1V。

而AD736則能夠準確地測量出這兩個波形的真有效值都是 1V，因為它不依賴于波形形狀的假設。這種能力是其在復雜信號測量中不可替代的原因。

總結

AD736是一款功能強大、應用廣泛的精密真有效值轉換器。它通過獨特的熱轉換原理，實現了對各種復雜交流波形的準確有效值測量，彌補了傳統平均值測量方法的不足。其低功耗、寬帶寬和靈活的供電選項使其成為便攜式儀器、工業控制、測試測量和通信系統中的理想選擇。理解真有效值的概念以及AD736的工作原理和應用注意事項，對于充分利用其性能至關重要。
