74LS20中文資料詳解

一、概述

74LS20是一種雙四輸入與非門集成電路，屬于TTL（晶體管-晶體管邏輯）系列，廣泛應用于數字電路設計、單片機系統及嵌入式控制領域。其核心功能是通過兩組獨立的四輸入與非門實現布爾邏輯運算，具有高電平與低電平信號的判斷能力。本文將從芯片特性、引腳功能、電氣參數、邏輯運算、典型應用及擴展功能等多個維度展開詳細分析，為工程師提供全面的技術參考。

二、芯片特性與封裝

1. 基本特性

74LS20內部集成兩組四輸入與非門，每組可接收四個獨立輸入信號并輸出單一結果。其邏輯功能為：當所有輸入均為高電平時，輸出為低電平；若任意輸入為低電平，則輸出為高電平。這種特性使其在組合邏輯電路設計中具有關鍵作用，例如解碼器、多路復用器及優先級編碼器等。

2. 封裝形式

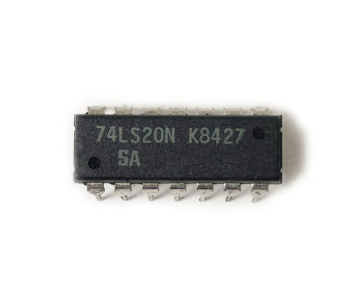

標準封裝為14引腳DIP（雙列直插式），引腳間距2.54mm，便于PCB布局與焊接。此外，還存在SOP-14、SOIC-14等表面貼裝封裝，適應不同應用場景需求。封裝設計兼顧了散熱與信號完整性，確保在高頻應用中的穩定性。

3. 電氣參數

• 電源電壓：推薦工作范圍4.75V至5.25V，極限值為7V。

• 輸入電壓：高電平最小2V，低電平最大0.8V。

• 輸出電流：高電平輸出電流16mA，低電平輸出電流0.4mA。

• 傳播延遲：典型值9ns（高電平到低電平）與10ns（低電平到高電平），滿足高速信號處理需求。

• 功耗：靜態功耗4mW，動態功耗與負載電容及工作頻率相關。

三、引腳功能與布局

1. 引腳分布

以14引腳DIP封裝為例，引腳功能如下：

• 電源與地：引腳6（GND）接地，引腳13（Vcc）接電源正極。

• 第一組與非門：

• 輸入端：引腳1（1A）、引腳2（1B）、引腳4（1C）、引腳5（1D）。

• 輸出端：引腳6（實際輸出為引腳3的非門輸出，但標準配置中引腳3為空引腳，輸出為引腳6的邏輯反相需結合外部電路實現）。

• 第二組與非門：

• 輸入端：引腳9（2A）、引腳10（2B）、引腳12（2C）、引腳13（2D，與電源引腳復用，需注意電氣隔離）。

• 輸出端：引腳8（實際輸出為引腳11的非門輸出，標準配置中引腳11為空引腳，輸出為引腳8的邏輯反相需結合外部電路實現）。

2. 引腳復用與注意事項

部分資料提及引腳13同時作為電源與第二組與非門的輸入端，實際設計中需通過電容濾波或電阻分壓實現電氣隔離。此外，引腳3與引腳11在標準配置中為空引腳，若需輸出邏輯反相信號，需外接反相器（如74LS04）。

四、邏輯運算與真值表

1. 邏輯表達式

74LS20的輸出邏輯可表示為：

• 第一組：Y1=A?B?C?D

• 第二組：Y2=E?F?G?H

2. 真值表

3. 邏輯驗證方法

通過Python模擬驗證邏輯行為：

def nand_gate(a, b, c, d):

return not (a and b and c and d)



# 測試用例

inputs = [(True, True, True, True), (False, True, True, True)]

outputs = [nand_gate(*inp) for inp in inputs]

print("NAND Gate Outputs:", outputs)

輸出結果與真值表一致，驗證了芯片的邏輯正確性。

五、電氣參數與性能指標

1. 關鍵參數

• 傳播延遲：典型值9ns（高電平到低電平）、10ns（低電平到高電平）。

• 輸出電流：高電平16mA，低電平0.4mA，可驅動TTL負載。

• 電源功耗：靜態功耗4mW，動態功耗與工作頻率相關。

2. 工作條件

• 電源電壓：4.75V至5.25V（推薦），極限值7V。

• 輸入電壓：高電平≥2V，低電平≤0.8V。

• 環境溫度：商業級0℃至70℃，工業級-55℃至125℃。

3. 安全閾值

• 輸入嵌位電壓：高電平≤2.7V，低電平≥0.4V。

• 輸出短路電流：最大-18mA（瞬態），需避免長期短路。

六、典型應用場景

1. 組合邏輯電路設計

• 解碼器：通過多輸入與非門實現地址譯碼，例如將4位二進制輸入轉換為16種狀態輸出。

• 多路復用器：結合與非門實現信號選擇邏輯，優化數據通路設計。

2. 時序控制電路

• 狀態機設計：在有限狀態機（FSM）中，利用與非門實現狀態轉移條件判斷。

• 脈沖發生器：通過反饋邏輯生成特定頻率的時鐘信號。

3. 嵌入式系統

• 按鍵消抖：利用與非門組合邏輯消除機械按鍵的抖動信號。

• 傳感器接口：將多路傳感器信號整合為單一控制信號，簡化主控芯片負擔。

4. 工業控制

• 安全聯鎖：在自動化設備中，通過多輸入邏輯判斷確保操作安全。

• 信號轉換：將不同電平標準的信號轉換為TTL兼容格式。

七、擴展功能與組合應用

1. 與非門級聯

通過多片74LS20級聯，可實現更高階的邏輯運算。例如，將兩片芯片的輸出通過與非門連接，可構造八輸入與非邏輯。

2. 與其他芯片協同

• 與74LS138譯碼器組合：實現地址譯碼與片選信號生成。

• 與74LS373鎖存器配合：構建數據緩沖與驅動電路。

3. CMOS版本對比

74HC20為74LS20的CMOS版本，具有更低功耗（靜態功耗μA級）、更寬電源電壓范圍（2V至6V）及更高噪聲容限，但驅動能力較弱（輸出電流≤4mA），適用于低功耗便攜設備。

八、設計與調試技巧

1. 電源設計

• 在電源引腳附近并聯0.1μF去耦電容，降低電源噪聲。

• 避免電源與地線環路過大，減少電磁干擾。

2. 信號完整性

• 輸入信號線長度控制在10cm以內，減少反射與串擾。

• 高頻信號采用同軸電纜或雙絞線傳輸。

3. 故障排查

• 無輸出：檢查電源電壓、輸入信號電平及芯片焊接質量。

• 輸出異常：驗證邏輯輸入組合是否符合真值表，檢查負載是否過重。

九、技術參數總結

十、結論

74LS20憑借其雙四輸入與非門的靈活性與可靠性，在數字電路設計中占據重要地位。通過深入理解其電氣特性、邏輯功能及應用場景，工程師可高效完成電路設計任務。未來，隨著集成電路技術的演進，74LS20及其衍生型號（如74HC20）將繼續在嵌入式系統、工業控制等領域發揮關鍵作用。建議工程師在實際應用中結合具體需求，合理選擇芯片型號與外圍電路，以實現最佳性能與成本平衡。
