原標題：FPGA ZYNQ ETHERCAT 主站

FPGA ZYNQ EtherCAT 主站設計方案

1. 引言

EtherCAT（Ethernet for Control Automation Technology）是一種高性能工業以太網通信協議，適用于需要低延遲、高同步精度的自動化控制系統。本文將基于 Xilinx ZYNQ SoC FPGA 設計 EtherCAT 主站，詳細分析元器件選擇、功能及其在方案中的作用，并提供系統框圖。

2. 方案概述

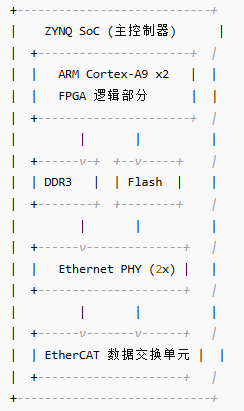

本方案采用 Xilinx ZYNQ SoC 作為主控單元，結合 Beckhoff 提供的 EtherCAT 主站協議棧，并搭配專用 PHY 芯片實現高速數據交換。系統整體框圖如下：

電路框圖

3. 關鍵元器件選擇與分析

3.1 ZYNQ SoC 選擇

推薦型號：Xilinx ZYNQ-7000 系列（如 XC7Z020-CLG400）
作用：

• 作為 EtherCAT 主站的核心，運行協議棧、管理通信和控制邏輯。

• ARM Cortex-A9 處理器運行 Linux/RTOS，實現 EtherCAT 主站協議。

• FPGA 邏輯部分可用于 EtherCAT 從站數據處理、時間同步和總線管理。

選擇原因：

• 集成了處理器（PS）和 FPGA（PL），實現高效的實時控制和數據處理。

• 具備豐富的高速 I/O，可輕松擴展多個 Ethernet 端口。

• 低功耗、強大計算能力，適合工業自動化應用。

3.2 以太網 PHY 芯片

推薦型號：TI DP83867CR
作用：

• 作為 EtherCAT 通信的物理層接口，實現 100M/1G 以太網通信。

• 提供低延遲、高同步精度的數據交換能力。

選擇原因：

• 具備 IEEE 1588 PTP 時間同步功能，適用于 EtherCAT 高精度同步應用。

• 低時延 (< 400ns)，符合 EtherCAT 對實時性的要求。

• 兼容 RMII/RGMII/SGMII 接口，適用于 ZYNQ SoC。

3.3 DDR3 存儲器

推薦型號：MT41K256M16TW-107
作用：

• 用于存儲運行 Linux 操作系統、協議棧和應用數據。

選擇原因：

• 256MB~1GB 容量可選，滿足復雜應用需求。

• 高速數據傳輸能力，支持 ZYNQ SoC 的 PS 端運行穩定。

3.4 Flash 存儲器

推薦型號：Winbond W25Q128JV
作用：

• 存儲 Bootloader、Linux Kernel、設備樹和應用程序。

選擇原因：

• SPI NOR Flash 結構簡單，易于更新固件。

• 高達 128Mb 存儲容量，滿足 EtherCAT 主站固件存儲需求。

3.5 電源管理芯片

推薦型號：TI TPS65023
作用：

• 為 ZYNQ SoC 和外設提供穩定的多路電壓（1.0V/1.8V/3.3V）。

選擇原因：

• 具備高效 DCDC 轉換器，優化功耗管理。

• 符合工業級標準，耐高溫高濕環境。

4. 方案工作原理

4.1 ZYNQ SoC 運行 EtherCAT 主站協議棧

ZYNQ SoC 通過 ARM Cortex-A9 處理器運行 EtherCAT 主站協議棧（如 Beckhoff 提供的 EC-Master）。

4.2 以太網 PHY 提供實時通信

雙 DP83867CR 以太網 PHY 通過 RGMII 接口與 ZYNQ 連接，確保 EtherCAT 通信低延遲。

4.3 FPGA 邏輯優化數據處理

PL 邏輯部分可用于：

• 實現 EtherCAT 總線管理，減少 ARM 計算負擔。

• 提供精準時間同步，優化實時性。

5. 方案優勢

1. 高實時性：ZYNQ FPGA 邏輯加速數據交換，滿足工業自動化需求。

2. 低功耗高效能：采用高性能 ARM + FPGA 方案，優化功耗。

3. 可擴展性強：可根據需求擴展 IO、存儲、接口等。

6. 結論

基于 ZYNQ SoC 的 EtherCAT 主站方案，結合高性能 PHY、DDR3 和 Flash 組件，能有效滿足工業自動化通信需求。本方案具有低延遲、高同步精度和強擴展性，適用于機器人、CNC 設備、智能制造等領域。
