原標題：AD原理圖封裝和PCB封裝 3D（原理圖+PCB）

AD原理圖封裝和PCB封裝3D概述

在現代電子設計流程中，AD（Altium Designer）原理圖封裝和PCB封裝三維模型是實現從概念到實物的關鍵環節。原理圖封裝側重于電氣邏輯與連接關系的準確表達，而PCB封裝三維模型則承載了物理尺寸、焊盤布局及三維可視化的需求。通過優選合適的元器件型號、合理設計封裝符號與焊盤定義，并結合三維模型校驗，可有效提升設計效率和可靠性。

原理圖封裝符號設計原則

在原理圖階段，封裝符號需滿足功能塊清晰、引腳命名規范、連接關系明確的要求。符號圖形宜簡潔直觀，并通過屬性字段記錄型號、封裝類型和參數信息。為降低后期錯誤率，應在原理圖封裝中預先定義好元器件的物理封裝對應關系，確保與PCB布局無縫銜接。

PCB封裝及三維模型設計原則

PCB封裝應遵循IPC標準規范，焊盤尺寸、間距和過孔尺寸需與所選元器件生產廠商推薦值保持一致。同時，三維模型要嚴格還原器件外形尺寸，以便在3D視圖中進行碰撞檢查和熱分析。三維模型文件格式常用STEP，確保與機械設計系統兼容。

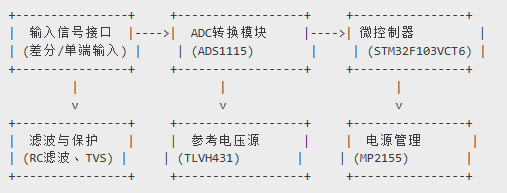

電路框圖

下圖為本方案核心電氣功能模塊的框圖示意：

優選元器件清單及封裝信息

在本方案中，針對AD轉換與封裝需求，選取了以下關鍵元器件：

• ADC轉換器：ADS1115

  器件功能：16位高精度I2C接口ADC，支持四通道差分或單端輸入。

  選擇理由：高分辨率、低功耗、集成輸入多路復用，簡化原理圖符號與PCB布局；廠商提供詳盡封裝和3D模型文件。

• 參考電壓源：TLVH431

  器件功能：可調精密基準電壓源，參考精度高達0.1%。

  選擇理由：尺寸小、溫漂低、適合3D封裝；通過三維模型可在3D視圖中驗證外形配合。

• 微控制器：STM32F103VCT6

  器件功能：ARM Cortex-M3內核，嵌入式外設豐富，支持I2C、SPI、USART等接口。

  選擇理由：性能足夠驅動ADS1115并進行后續數據處理；封裝類型LQFP100常見，3D模型資源豐富。

• 電源管理芯片：MP2155

  器件功能：集成升降壓轉換器，可輸入2.5V至5.5V并輸出穩壓3.3V。

  選擇理由：高效低EMI、外形小巧，支持BGA封裝三維模型，有利于整個PCB三維檢查。

• RC濾波電路：10kΩ/100nF

  器件功能：輸入信號低通濾波及去耦，減少高頻噪聲干擾。

  選擇理由：常見貼片封裝（0805），廠家標準封裝尺寸，易于標準PCB封裝設計與3D預覽。

• 浪涌保護：SMBJ5.0A

  器件功能：瞬態電壓抑制二極管，保護ADC輸入免受浪涌與靜電沖擊。

  選擇理由：SMA封裝通用性強，廠家提供STEP三維模型，方便在3D視圖進行安裝高度校驗。

元器件封裝定義與三維模型集成

在Altium Designer中，為每個元器件定義對應的PCB封裝，確保引腳映射與原理圖符號一致。引用廠商提供的STEP文件導入3D模型，并在PCB庫中關聯。通過3D視圖，可以檢查器件間高度及外形干涉，保證電路板裝配可行。

三維視圖中的機械校驗與熱分析

利用集成3D模型，可進行自動碰撞檢測，識別元器件間的干涉風險。同時，導出STEP文件與MCAD工具交互，開展熱仿真分析，優化散熱器件的布局和走線寬度，以滿足散熱需求。

制造與裝配工藝考量

在進入量產階段前，應對PCB設計進行DFM（Design for Manufacturability）評審，檢查最小線寬、過孔尺寸與阻焊間距是否符合制造商工藝規范。此外，裝配過程中需考慮SMT貼片和手動插件的工藝順序，合理規劃焊盤方向與放置標識，以降低貼裝錯誤率。

電磁兼容性與信號完整性優化

針對高速信號與電源線，需在PCB布局中實施分區隔離，將模擬電路、數字電路和電源管理模塊分別布置，并在關鍵信號線上添加差分對布線和過孔旁路電容。覆蓋地平面、采用屏蔽罩與EMI濾波器件，可進一步抑制電磁干擾。

DFT測試點與可測試性設計

在電路板關鍵節點增設測試點，包括I2C總線、ADC輸入和電源軌。測試點宜采用微型插針或可測環結構，方便測試探針接觸。通過邊界掃描技術（JTAG），可對STM32F103VCT6和MP2155進行在線測試，提升生產一致性。

版本管理與可擴展性

建立元器件封裝庫版本控制策略，對原理圖符號、PCB封裝和3D模型文件分別打包管理，并在工程中引用確定的版本號。在設計中預留接口與板載連接器腳位，為后續功能擴展或模塊化升級留出空間。

維護與故障診斷導向設計

在PCB布局時，應為易損件和常檢部位預留更換空間。將關鍵元器件（如ADC、參考源、穩壓芯片）的外圍電路設計為可插拔模塊，并在板上印制明確標識。為調試預留UART或SWD接口，方便現場快速定位和固件升級。

項目實施與驗證流程

1. 樣板制作：使用快速打樣服務制造PCB，并完成SMT貼片與手動插件。

2. 功能驗證：搭建測試夾具，對ADC精度、微控制器與電源管理性能進行逐項測試，包括采樣線性度、輸入阻抗及負載調整率等關鍵指標。

3. 環境測試：在高低溫與振動臺上進行可靠性測試，驗證熱循環和機械應力下性能穩定性，同時記錄熱成像數據以評估散熱效率。

4. EMC測試：委托第三方實驗室進行輻射和傳導干擾測試，確保產品在不同工作模式下滿足CISPR 22/32標準要求，并根據測試報告調整EMI濾波方案。

5. 量產導入：根據試產結果優化設計與工藝文件，完善生產文檔（BOM、裝配圖、測試規范），并開展首件審核、CPK分析及首批小批量試產。

合規性與認證要求

在完成基礎驗證后，應同步推進產品的合規性和認證工作。根據目標市場的法規要求，制定涵蓋安全（UL、IEC 60950/62368）、電磁兼容（CE、FCC）及環保（RoHS、REACH）等多項測試計劃。與認證機構保持密切溝通，提前提交技術文檔和樣板板卡，針對測試中出現的缺陷快速迭代硬件設計，并確保所有選用元器件符合無鉛和禁用物質清單標準，避免因材料問題導致的認證失敗和生產延誤。

供應鏈管理與交付周期

為實現項目按期交付，需在設計初期建立完善的供應鏈管理體系。通過評估元器件供應商的穩定性、質檢流程及地理分布情況，對可能存在的長交期器件制定替代方案，并預留安全庫存。在BOM中標注關鍵器件的MFG與ALT型號，確保在主料缺貨時可快速切換。定期開展供應商績效評估，監控價格波動和交貨情況，并與供應鏈團隊緊密協作，優化采購節奏，降低供應風險。

用戶文檔與培訓支持

在產品交付和量產前，需撰寫詳盡的用戶手冊與維護指南，其中包括硬件接口定義、接線示意、參數設置及常見故障排除流程；同時，提供快速入門手冊及FAQ文檔，幫助用戶快速上手。針對項目組和客戶技術團隊，可組織線上或現場培訓課程，演示原理圖閱讀、固件燒錄及調試技巧。完善的文檔和培訓支持不僅能縮短客戶學習曲線，也為后續的技術升級與維護打下堅實基礎。

持續迭代與版本升級規劃

項目生命周期管理階段，需制定硬件和軟件的迭代策略，并在設計中預留JTAG、SWD、UART等升級接口及測試接點。利用版本控制系統（如Git）對原理圖、PCB布局和固件代碼進行統一管理，并定義嚴格的變更評審流程。結合OTA（Over-The-Air）技術，實現遠程固件更新。同時，建立硬件變更日志，記錄每次板卡修改和對應的功能測試結果，以便快速定位問題并保持歷史追溯。

案例分析與性能指標評估

通過對多個實際應用場景的測試，對比本方案與市面同類產品在ADC精度、信噪比、響應速度及功耗等方面的差異。利用示波器和頻譜分析儀，采集不同行業環境（如工業電機噪聲、高頻開關電源輻射等）下的采樣數據，統計噪聲抑制效果和信號完整性。形成系統化的數據報告，并基于測試結果提出優化建議，如調整PCB地線分割、改變?yōu)V波元件參數或改進電源去耦設計，從而不斷提升方案性能。
