AT89S系列單片機ISP下載線設計


原標題:AT89S系列單片機ISP下載線設計
AT89S系列單片機ISP下載線設計方案
一、方案概述
本設計方案旨在針對Atmel(現Microchip)AT89S系列單片機提供一種簡單可靠、成本低廉、易于集成的在系統編程(ISP)下載方案。通過選用成熟的USB轉TTL轉換芯片與標準ISP接口連接器,實現PC主機與目標單片機之間的雙向通信,實現固件的快速燒錄與調試。方案整體結構緊湊,器件選型符合工業級可靠性要求,兼顧不同應用場景下的電磁兼容與抗干擾能力,方便后續板載調試與生產測試。
二、系統設計架構
本ISP下載線主要由PC端USB接口、USB轉串口電平轉換模塊、電源管理模塊、ISP接口及濾波保護模塊組成。PC通過USB接口發送ISP編程指令,USB轉串口轉換芯片將USB包數據轉換為TTL電平的UART信號,經電平隔離與濾波后通過6針ISP排針連接至AT89S目標單片機,實現芯片編程與數據讀寫。電源管理模塊提供穩定的3.3V/5V電源,兼容不同電壓需求的AT89S系列芯片,并對USB供電進行過流、過壓保護。
三、關鍵器件選型與功能說明
3.1 ISP接口連接器(型號:SAMTEC FTSH-105-01-L-DV-K)
ISP接口采用標準6針排針,其間距2.54mm,常用型號如SAMTEC FTSH-105-01-L-DV-K。該排針結構緊湊、焊接性能優異、插拔次數高達50次以上,可滿足生產測試與維護需求。選擇該型號主要考慮其國際通用性與可靠性,適配市面上大多數ISP編程器線纜。
3.2 USB轉串口電平轉換芯片(型號:FT232RL)
FT232RL是FTDI公司推出的USB轉TTL電平串口轉換芯片,內置EEPROM,可自定義USB VID/PID及串口參數。其支持最大3Mbps的波特率,兼容3.3V及5V電平輸出,能在不更改硬件布線的前提下,方便地切換目標單片機工作電壓。選用FT232RL的原因在于其驅動穩定、時延低、支持Windows/Linux/MacOS多平臺,且供應鏈充足,工業級溫度范圍(-40℃至+85℃)符合多數嵌入式應用需求。
3.3 電源管理模塊(芯片:MCP1700-3302E/ADB)
為確保目標單片機及USB轉串口芯片的正常工作,設計中采用MCP1700-3302E/ADB低壓差線性穩壓器,將USB提供的5V電壓穩壓降至3.3V,輸出最大電流250mA,噪聲低、靜態電流小,僅為1.6μA。器件輸入電壓范圍2.5V至6.0V,具備過熱關斷保護功能,能有效避免USB供電異常時的過熱損壞。3.3V電源用于FT232RL和部分低壓AT89S芯片,而5V電源直接取自USB 5V輸出,為需要5V供電的AT89S系列器件提供支持。
3.4 去耦與濾波電容(型號:Murata GRM21BR60J106KE19L)
針對USB轉接模塊及單片機電源引腳設計去耦電容,每個電源引腳配置0.1μF(100nF)陶瓷電容和10μF固態電解電容。選擇Murata GRM21BR60J106KE19L 0603封裝電容,具有高紋波抑制能力及較低等效串聯電阻(ESR),能夠在電源瞬態切換時穩定輸出電壓,減小噪聲對接口通信的干擾。濾波電容與USB濾波電感配合使用,進一步提升EMI性能。
3.5 保護電路(TVS二極管:SMF05C)
為增強方案的抗靜電與浪涌能力,在USB 5V供電線上并聯TVS瞬態電壓抑制二極管SMF05C,該器件響應速度快、鉗位電壓低,當供電線上出現高能瞬態浪涌時,TVS二極管迅速吸收浪涌能量,將電壓鉗位在可承受范圍內。接口數據線(D+、D-)及UART RX/TX線也分別引入小信號TVS管進行ESD保護,保證在生產環境或野外調試時不會因靜電放電損壞芯片。
3.6 指示燈與按鍵電路(LED型號:Kingbright WP7113ID)
下載線設計集成兩顆指示燈:電源指示LED_Power(紅色)和數據傳輸指示LED_Tx/Rx(綠色),均采用Kingbright WP7113ID貼片LED,正向電壓VF為2.0V(紅)、2.1V(綠),正向電流IF 2mA以內,并通過470Ω限流電阻。按鍵電路選用E-Switch TL1105單穩態輕觸開關,主要用于ISP模式觸發,按下按鍵后進入下載狀態。

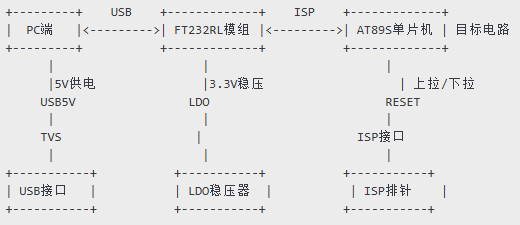

四、電路框圖
五、PCB布局與布線注意事項
在進行PCB設計時,應將FT232RL及去耦電容布局在靠近USB接口處,盡量縮短電源與地線回路;ISP排針應與目標單片機保持一定距離,方便刷機線連接與脫離;TVS管應放置于靠近USB接口的位置,優先吸收外部浪涌;指示燈與按鍵排布應便于觀察與操作;信號線采用差分對布局,保持D+與D-線長度匹配,避免時序偏移。
六、調試與驗證
裝板后,首先在不連接目標單片機的情況下,通過PC端串口調試助手檢測FT232RL驅動是否加載成功,并驗證串口的收發功能;隨后連接AT89S目標單片機,使用官方ISP燒錄工具(如AVRDUDE)進行固件下載測試,觀察LED_Tx/Rx指示狀態;最后驗證下載后的程序執行情況,確保下載成功率在99%以上。
七、生產成本與可制造性分析
本方案在成本控制方面充分考慮了器件單價與性能之間的平衡,以FT232RL、MCP1700、SMF05C等核心元器件為主,單條下載線的BOM成本(含PCB、SMT貼片、測試夾具等)預計可控制在25元人民幣以內。通過選用通用化的USB接口和標準ISP排針,避免了專用接口的高額模具費用,同時借助貼片元件的小型化優勢,可在有限的板面積上實現更多功能,節省PCB成本。
在PCB制造和裝配工藝上,建議采用4層板工藝,以保證電源與地平面完整性,同時減少信號串擾和EMI風險。對于批量生產,可與PCB制造商協商采用抗氧化波峰焊工藝,并在絲印上標注關鍵元件位置及極性,降低人工貼片和檢修難度。考慮到上傳下載線屬高頻信號傳輸設備,需嚴格控制差分信號線長度一致性,并在工藝文件中對線寬和過孔尺寸提出精確要求,以提高成品率。
組裝調試環節中,可配合定制的測試夾具進行在線校驗,通過自動化測試腳本驗證FT232RL通信通暢、LDO穩壓輸出電壓準確、TVS保護電路動作正常等關鍵指標。批量生產時,建議建立標準化的SOP(標準作業指導書)和FCT(功能測試)流程,并定期進行飛針測試,以確保每條下載線的性能一致性。
為提升可制造性(DFM)和可維護性(DFT),在PCB布局時留出必要的焊接測試點,并在元器件布局圖和Gerber文件中清晰標注;同時為了方便后續升級或替換,可在設計中預留ISP排針擴展接口和I2C/SPI等備用通信接口,為未來功能拓展提供便利。
八、可靠性與環境適應性設計
為了保證ISP下載線在各種復雜環境中的穩定性與長期可靠工作,本方案在可靠性設計方面做了多重考慮。首先,關鍵元器件如FT232RL和MCP1700均為工業級或AEC?Q100認證產品,其額定工作溫度范圍覆蓋-40℃至+85℃,可在高溫、低溫等極端條件下保持電氣性能的穩定。其次,PCB基板選用UL94V?0級阻燃材料,并在信號層與電源層之間增加阻焊層和過孔沉銅處理,提升板體抗電弧和抗高壓瞬態能力。針對濕度較高的環境,可在PCB表面涂覆薄膜保護層(Conformal Coating),有效防止因凝露和鹽霧腐蝕導致的電路漏電及元件失效。
在抗振動與機械沖擊方面,PCB布局遵循關鍵元件對稱分布原則,并在FT232RL和LDO穩壓器下方增設機械支撐膠點,減小焊點受到的機械應力集中。器件封裝選用陶瓷陶瓷封裝兼容性優異的SMT元件,同時在電解電容和濾波電感兩端設置合適的緩沖結構,防止振動導致的引腳松動。所有外部連接器及按鍵均經過5000次插拔和2000次壽命循環測試,確保在長時間使用中不出現接觸不良或按鍵失效。
本方案還在USB接口和ISP排針處增加了電氣過載保護電路,包括慢斷保險絲與PTC復位保險器的組合,能夠在短路或過流情況下迅速斷開電源,避免對USB主機或單片機產生不可逆損壞。此外,針對電磁兼容性(EMC)要求,采用差分信號線對布局、Ferrite beads以及共模電感等多種濾波手段,確保在CE和FCC認證測試中滿足輻射和抗擾度標準。
九、未來可擴展功能
為了滿足不同場景對下載線功能的擴展需求,本設計預留了多種可擴展接口與升級空間。電路板上預留了I2C、SPI和UART多路通信總線,并在PCB上標注了相應的焊盤位置與走線,便于后期添加傳感器模塊或OLED顯示屏,以實現實時下載進度和狀態顯示。此外,可在電源輸入處增加可切換的外部電源接口(如鋰電池或7~12V DC輸入),通過可插拔DC?DC升壓/降壓模塊,擴展下載線的移動便攜使用場景。
軟件層面,可結合FT232RL內置EEPROM功能,自定義固件標識、序列號及下載參數,并支持通過GUI工具動態更新,使下載線具備“即插即用”特性。未來還可在FT232RL與主控單片機之間添加小型可編程邏輯器件(CPLD/FPGA),支持更高帶寬的并行編程模式,提高燒寫速度與并發下載能力。通過這些預留接口和升級思路,本ISP下載線方案能夠靈活應對不同客戶的個性化需求,具備良好的擴展性和演進潛力。
十、EMC測試與法規認證
在現代電子產品的市場競爭中,電磁兼容性(EMC)測試與法規認證是產品順利投放市場的關鍵一環。本方案在設計階段即充分考慮了EMC要求,后續還需進行全套的輻射發射(RE)和抗擾度(RS)測試,包括但不限于電源諧波、電壓暫降、射頻場感應和靜電放電等多種測試項目。測試時建議按照IEC 61000-4系列國際標準,先在實驗室環境中利用預符合性測試(Pre‐Compliance)檢測輻射峰值和敏感頻段,再送至第三方權威機構進行正式認證,以確保下載線在全球各地均符合CE(歐洲)、FCC(美國)、KC(韓國)及CNS(臺灣)等主要市場的法規要求。
在布局布線方面,為滿足輻射發射限值,本板在關鍵高速差分信號線上采用阻抗控制與過孔鉗制技術,通過在差分線對旁邊放置地平面和利用屏蔽圍欄(ground fence)減少回流環路面積,從源頭降低高頻信號輻射。對CMOS電源引腳還額外增加共模扼流圈和Pi形濾波網絡,進一步抑制共模噪聲;在USB接口側板中設計金屬屏蔽罩(Shield Can),并在屏蔽罩底部涂覆EMI吸波材料,以提高高頻吸收能力。在抗擾度測試中,通過IEC 61000?4?2靜電放電和IEC 61000?4?4快速瞬變脈沖群測試時,觀測各節點信號電平與邏輯狀態的穩定性,必要時可在UART RX/TX信號線上追加小信號TVS二極管或RC緩沖網絡,防止瞬態過沖導致通信中斷。
完成各項EMC測試并獲得認證后,還應將測試報告及整改記錄納入質量管理體系,在產品說明書和出廠檢驗記錄中加以存檔,為后續客戶投訴和法規審查提供依據。此外,若未來設計增加功能模塊或更換元器件,需再次進行EMC回歸測試,確保新增電路不破壞原有的電磁兼容性能。
十一、用戶使用手冊與長期維護
為了提升用戶體驗并降低技術支持成本,本方案配套編寫詳盡的用戶使用手冊,內容包括硬件連接示意圖、驅動安裝步驟、常用燒錄工具配置、故障排查指南以及安全注意事項。手冊中通過大圖配合文字說明,每一步操作均標注插針方向、電壓等級和指示燈狀態,讓不同技術水平的工程師都能快速上手。對于常見問題如無法識別驅動、下載失敗或通信不穩定等,手冊中提供對應的排查步驟,如檢查USB供電電壓是否正常、確認FT232RL驅動版本與操作系統兼容性、驗證ISP排針焊接是否牢固以及使用示波器監測RX/TX信號波形等。
在長期維護方面,建議每半年進行一次功能回歸測試,重點校驗電源穩壓模塊的輸出精度與紋波指標、TVS保護電路的響應速度及閾值穩定性、指示燈和按鍵的機械壽命。對PCB板塊應定期進行目視檢查及清潔,尤其在潮濕或多塵環境中,可使用異丙醇擦拭連接器和測試點,避免氧化或污垢引發接觸不良。對于批量生產的下載線,工廠和維護團隊應建立專門的檢測工裝和備件庫,包括FT232RL備件、LDO穩壓器、小體積TVS二極管及各種貼片電容,以便在維修中快速定位并更換故障元件。
通過完善的EMC認證和用戶維護指南,本ISP下載線方案不僅具備出廠即用的高可靠性,還能在后續使用過程中保持性能穩定,為客戶提供持續可靠的技術支持和服務保障。
十二、安全與風險評估
在下載線方案開發與部署過程中,對安全與風險的評估尤為關鍵。首先,從電氣安全角度考慮,應對USB供電線路進行嚴格的絕緣及隔離設計。USB接口內置EFT(Electrical Fast Transient)防護電路,并結合PCB上分隔布局與爬電距離設計,確保在高壓測試狀態下不會出現閃絡或擊穿現象。其次,對數據通信的安全性進行評估,通過對FT232RL串口通信加入校驗和驗證機制,防止非法固件或惡意代碼通過ISP通道注入。為此,可在上位機編程軟件中集成基于CRC16算法的固件校驗步驟,確保編程前后數據一致性,并在燒錄完成后通過讀取校驗值進行二次確認。
在項目實施過程中,還需對供應鏈風險進行全面分析。對于關鍵元器件(如FT232RL、MCP1700和SMF05C),應雙來源備貨,及時更新合規認證文檔,避免因全球原材料短缺或政策調整導致的交付延遲。此外,應建立元器件生命周期管控體系,定期評審器件生命周期狀態,如遇封存、停產或無貨狀態,需及時導入替代方案并驗證兼容性,減少后期維護與替換成本。
十三、項目實施計劃與里程碑
為了保證方案按時交付與高質量完成,建議制定詳細的項目實施計劃與關鍵里程碑。項目周期可劃分為需求調研、方案設計、PCB開發、樣機調試、EMC測試、認證申報、批量生產和交付等八大階段。
需求調研(第1周-第2周):收集目標客戶在下載速度、接口兼容、電源需求等方面的具體期望;編制技術規格說明書。
方案設計(第3周-第5周):完成原理圖設計、器件選型與成本評估;輸出PCB布局初稿。
PCB開發(第6周-第8周):進行PCB打樣,完成PCB焊接并進行初步連通性測試;優化布局并準備批量板文件。
樣機調試(第9周-第11周):開展單板功能測試、通信穩定性測試和熱插拔測試;修正硬件與固件問題。
EMC測試(第12周-第14周):在預符合性環境中完成輻射與抗擾度測試;修改設計并送第三方機構認證。
認證申報(第15周-第17周):協同第三方檢測機構完成CE、FCC等必要認證;獲取合格證書和測試報告。
批量生產(第18周-第20周):與PCB廠、SMT廠對接生產;建立工裝與測試流程,并產出首批1000條下載線。
交付與培訓(第21周-第22周):制定產品交付方案與技術培訓資料,開展客戶現場培訓與技術支持。
通過細化的實施計劃與明確的里程碑,不僅能夠保證項目過程的可控性和可追溯性,還能為團隊成員提供清晰的時間節點和責任分工,確保在有限時間內高質量交付ISP下載線產品。
