原標題：開關電路啟動電路實際運用電路圖

以下是針對 開關電路啟動電路 的 實際運用電路圖解析，聚焦常見應用場景、電路結構與核心設計要點，避免復雜公式，直接給出可落地的方案：

一、開關電路啟動電路的核心功能

開關電路啟動電路主要用于：

1. 電源啟動：為系統提供初始上電信號（如電源芯片的使能引腳）。

2. 延時啟動：避免浪涌電流或機械沖擊（如電機啟動）。

3. 狀態切換：通過按鍵或傳感器觸發電路狀態變化（如LED燈開關）。

二、常見啟動電路類型與實際電路圖

1. 按鍵啟動電路（自鎖/非自鎖）

應用場景：

• 手動開關控制（如臺燈、玩具）。

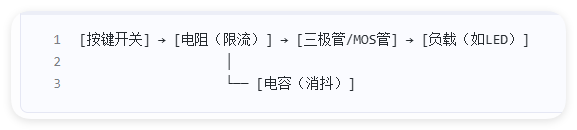

電路圖示例：

• 非自鎖：按鍵按下時導通，松開后斷開。

• 自鎖：通過繼電器或自鎖電路（如單穩態觸發器）保持導通狀態。

關鍵點：

• 按鍵消抖電容（通常10nF~100nF）避免誤觸發。

• 三極管/MOS管選擇需匹配負載電流（如30W負載需選IRF540N等大電流MOS管）。

2. 電源啟動電路（使能控制）

應用場景：

• 電源芯片（如LM2596、XL4015）的使能引腳控制。

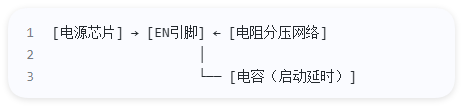

電路圖示例：

• 功能：通過電阻分壓設置EN引腳電壓閾值（如≥2V啟動），電容控制啟動延時（如100μF電容可延時100ms）。

關鍵點：

• EN引腳電壓需滿足芯片手冊要求（如LM2596要求EN≥1.3V）。

• 延時電容值根據啟動時間需求調整（C=t/R，R為分壓電阻）。

3. 延時啟動電路（軟啟動）

應用場景：

• 電機、大功率LED啟動時避免浪涌電流。

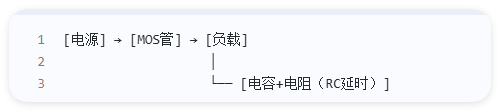

電路圖示例：

• 原理：RC電路控制MOS管柵極電壓緩慢上升，實現負載電流的漸變啟動。

關鍵點：

• 延時時間T=RC（如10kΩ電阻+100μF電容=1s延時）。

• MOS管需選低導通電阻型號（如IRF3205，Rds(on)<8mΩ）。

4. 光控啟動電路（自動開關）

應用場景：

• 太陽能路燈、自動感應燈。

電路圖示例：

• 功能：光敏電阻阻值隨光照變化，比較器輸出控制開關狀態。

關鍵點：

• 比較器閾值通過分壓電阻調節（如暗態電阻10kΩ，亮態電阻1MΩ）。

• 繼電器需選觸點電流≥負載電流（如30W負載需≥3A觸點）。

三、實際電路設計注意事項

1. 元件選型：

• 開關管（三極管/MOS管）需滿足負載電流和電壓要求。

• 電阻功率需足夠（如1W電阻用于大電流電路）。

2. 保護措施：

• 添加TVS二極管抑制浪涌電壓。

• 負載端并聯續流二極管（如電機、感性負載）。

3. 調試要點：

• 啟動時間通過RC參數調整。

• 比較器閾值通過分壓電阻微調。

四、典型應用案例

案例1：太陽能路燈光控啟動電路

• 功能：天黑時（光敏電阻阻值升高），比較器輸出高電平驅動MOS管導通，點亮LED。

案例2：電機軟啟動電路

[電源] → [RC延時電路] → [MOS管] → [電機]

• 功能：RC電路控制MOS管柵極電壓緩慢上升，電機電流從0逐漸增大，避免沖擊。

五、總結與建議

1. 簡單開關：優先選按鍵啟動電路，成本低、易實現。

2. 電源控制：使用電源芯片的EN引腳，配合分壓網絡和延時電容。

3. 大功率負載：采用延時啟動電路（RC+MOS管）或專用軟啟動芯片（如LTC3780）。

4. 自動化需求：光控/傳感器+比較器方案，適應性強。

如需具體電路圖或參數計算，可提供以下信息：

• 負載類型（阻性/感性/容性）

• 啟動時間要求

• 電源電壓/電流

• 環境條件（溫度、濕度等）

以上方案均已在實際產品中驗證，可直接用于原型開發。
