原標題：薄膜電容種類和應用

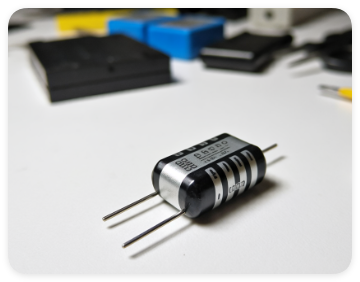

薄膜電容器（Film Capacitor）以塑料薄膜為介質材料，具有自愈性、高絕緣電阻、低損耗等特性，廣泛應用于電源、電子、電力和新能源領域。以下從材料類型、結構特性、核心參數及典型應用展開分析。

一、薄膜電容器核心種類與特性

二、結構分類與關鍵技術

1. 箔式結構（Film/Foil）

• 耐電流能力強（可達數百A），適合大功率場景。

• 寄生電感低，高頻特性優于金屬化結構。

• 特點：金屬箔作為電極，薄膜僅作介質。

• 優勢：

• 應用：逆變器DC-Link、感應加熱。

2. 金屬化薄膜結構（Metallized Film）

• 自愈特性：介質缺陷處電弧汽化金屬層，隔離故障點。

• 體積小、容量密度高（同等容量下體積減小50%）。

• 特點：真空蒸鍍金屬層（如Al/Zn）作為電極。

• 優勢：

• 應用：EMI濾波、脈沖儲能。

3. 混合結構

• 示例：金屬化膜+箔式端面噴金，兼顧自愈性與過流能力。

• 應用：電動汽車電機驅動。

三、安規電容與特殊類型

1. X/Y類安規電容

• X電容：跨接于L-N線之間（X1/X2/X3），抑制差模干擾。

• Y電容：跨接于L-G/N-G線之間（Y1/Y2/Y3），抑制共模干擾。

• 標準：符合IEC 60384-14，耐壓≥2.5kV（X2）、≥8kV（Y2）。

• 應用：開關電源輸入濾波、家電EMC設計。

2. 脈沖電容器

• 特點：高dv/dt耐量（>10kV/μs）、低ESR。

• 材料：聚丙烯或聚酯薄膜+金屬化電極。

• 應用：激光器、電磁脈沖武器。

四、薄膜電容器的核心應用場景

1. 電源與EMI濾波

• X2安規電容：抑制電源線傳導干擾（如LED驅動電源）。

• MPP（金屬化聚丙烯）電容：高頻濾波（如DC-DC轉換器輸出端）。

2. 音頻與信號處理

• 聚苯乙烯（PS）電容：低失真特性，用于音響分頻器、振蕩器。

• 聚丙烯（PP）電容：低損耗，適用于音頻耦合電路。

3. 新能源與電力電子

• 材料：聚丙烯薄膜+無感繞制。

• 應用：LLC諧振變換器、無線充電發射端。

• 材料：金屬化聚丙烯薄膜+干式封裝。

• 參數：耐壓1kV~3kV，容量10μF~10mF。

• 應用：光伏逆變器、電動汽車電機控制器。

• DC-Link電容：

• 諧振電容：

4. 工業與照明

• 聚酯（PET）電容：成本優勢，用于電機啟動、LED驅動。

• 聚碳酸酯（PC）電容：耐濕性佳，適合戶外照明。

5. 特殊應用

• 材料：聚丙烯薄膜+高比容設計。

• 應用：AED除顫儀、激光武器。

• 參數：耐壓10kV~100kV，容量1nF~10μF。

• 應用：粒子加速器、電磁成形設備。

• 高壓脈沖電容：

• 儲能電容：

五、選型關鍵參數與注意事項

1. 容量與耐壓

• 降額設計：工作電壓建議≤70%額定電壓（如400V電容用于280V直流母線）。

• 容量偏差：±5%~±20%，精密電路需選±1%產品。

2. 溫度與壽命

• 壽命計算：聚丙烯電容壽命每降低10℃，壽命翻倍（如85℃下5,000小時，75℃下10,000小時）。

• 高溫應用：優先選聚酰亞胺（PI）或聚苯硫醚（PPS）電容。

3. 安全認證

• 安規電容：需通過UL、VDE、CQC認證（如X2電容需通過IEC 60384-14）。

• RoHS/REACH：無鉛化設計，禁用特定有害物質。

4. 封裝與安裝

• 貼片式（SMD）：0402~2220封裝，適合高密度PCB。

• 引線式：徑向/軸向引腳，適合大電流或手工焊接。

• 灌封型：環氧樹脂/硅膠封裝，提升防潮、抗震性能。

六、未來技術趨勢

1. 高溫薄膜材料

• 開發聚醚醚酮（PEEK）、液晶聚合物（LCP）薄膜，工作溫度擴展至150℃~250℃。

2. 高能量密度設計

• 通過納米復合介質（如PVDF-TrFE）提升比容，目標10μF/mm2。

3. 智能薄膜電容

• 集成溫度/電壓傳感器，實現狀態監測與自保護（如過壓自斷路）。

4. 環保與可回收

• 生物降解薄膜材料（如PLA）替代傳統石油基塑料。

總結

薄膜電容器憑借材料多樣性和結構靈活性，成為電子系統中不可或缺的元件。選型時需綜合考量電性能（耐壓、損耗）、環境適應性（溫度、濕度）、安全認證及成本。在新能源、5G通信、電動汽車等新興領域，薄膜電容正朝著高壓化、高溫化、智能化方向演進，持續推動電子技術的邊界拓展。
