DM74367：六路總線緩沖器/線路驅動器詳解

DM74367是一款廣泛應用于數字邏輯電路中的集成電路，屬于TTL（Transistor-Transistor Logic，晶體管-晶體管邏輯）家族。它主要作為一種六路總線緩沖器或線路驅動器，特點是具有三態輸出功能。在數字系統中，三態輸出對于構建共享總線的系統至關重要，它允許多個器件連接到同一條數據線上，而只有被選中的器件才能驅動總線，其他器件則處于高阻態，避免了信號沖突。

1. 器件概述與重要性

在復雜的數字系統中，特別是在微處理器、微控制器以及各種存儲器和外設之間進行數據通信時，信號的穩定性和驅動能力是關鍵。DM74367正是為了滿足這種需求而設計的。它能夠有效地緩沖和驅動數據信號，確保信號在長距離傳輸或驅動大負載時仍能保持其完整性和強度。同時，其三態輸出特性使得它在構建總線型結構的數字系統時不可或缺。通過控制其輸出使能端，我們可以精確地控制哪個設備能夠將數據放到總線上，從而避免多個設備同時驅動總線造成的信號沖突和損壞。這種機制是現代計算機體系結構中數據傳輸的基礎。

2. 主要特性

DM74367憑借其獨特的功能和TTL兼容性，在數字邏輯設計中占有一席之地。其主要特性包括：

• 六路緩沖器/線路驅動器： 這意味著它內部包含六個獨立的緩沖單元，每個單元都可以獨立地處理一路信號。這種多路性使其能夠同時處理一個6位的數據總線，或者處理多個獨立的控制信號。

• 三態輸出： 這是DM74367最核心的特性之一。除了傳統的邏輯高（HIGH）和邏輯低（LOW）輸出狀態外，它還具有高阻態（High-Impedance State）。在高阻態下，器件的輸出端呈現出非常高的阻抗，如同斷開連接一般，此時它不會對總線施加任何電流，從而允許其他器件來驅動總線。這種特性對于多路復用總線系統至關重要。

• 非反相輸出： DM74367的輸出與輸入信號的邏輯狀態相同，即輸入為高則輸出為高，輸入為低則輸出為低。這使得它作為緩沖器使用時，不會改變信號的邏輯極性，簡化了電路設計。

• 獨立的輸出使能控制： DM74367具有兩個獨立的輸出使能（OE）輸入端，通常標記為 OE1 和 OE2。這兩個使能端都是低電平有效的。這意味著當這些使能端中至少有一個處于高電平（邏輯'1'）時，所有輸出都將進入高阻態。只有當所有使能端都處于低電平（邏輯'0'）時，輸出才會被使能，并反映其輸入端的邏輯狀態。這種獨立的控制方式為設計者提供了更大的靈活性，可以根據需要選擇性地使能部分或全部輸出。

• 寬電源電壓范圍： 作為TTL器件，DM74367通常工作在標準的 +5V 電源電壓下，但也能在一定的電壓范圍內穩定工作，這使得它與各種TTL兼容的數字電路無縫集成。

• 高扇出能力： TTL器件通常具有較高的扇出能力，這意味著它可以驅動多個TTL輸入，而不會影響信號的完整性。DM74367作為線路驅動器，其輸出級設計具有更強的驅動電流能力，使其能夠驅動更長的傳輸線或更大數量的負載。

3. 引腳配置與功能

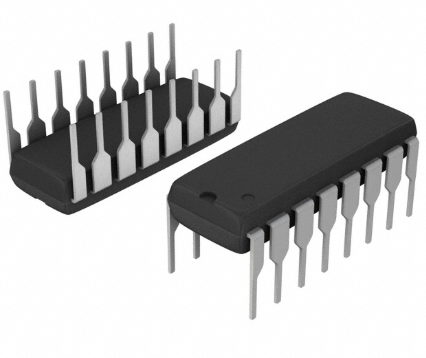

DM74367通常采用16引腳的DIP（Dual In-line Package）封裝，引腳配置如下（具體引腳編號可能因制造商而異，但功能是標準化的）：

4. 邏輯功能與真值表

DM74367的邏輯功能由其輸入A、輸出Y以及兩個使能控制端 OE1 和 OE2 共同決定。由于其六個緩沖器是獨立的，這里我們以其中一個緩沖器為例來解釋其工作原理。

下表展示了單個緩沖器的真值表：

注：

• L 代表邏輯低電平（Low）。

• H 代表邏輯高電平（High）。

• X 代表無關（Don't Care），即該輸入的狀態對輸出沒有影響。

• Z 代表高阻態（High-Impedance），此時輸出端呈現高阻抗，不驅動總線。

從真值表可以看出，只有當兩個使能端 OE1 和 OE2 都處于低電平（L）時，該緩沖器才會被使能，此時輸出Y將跟隨輸入A的邏輯狀態。只要其中任何一個使能端處于高電平（H），無論輸入A是什么狀態，輸出Y都將進入高阻態（Z）。這種AND邏輯的使能控制提供了靈活的總線控制能力。

5. 內部電路與工作原理

DM74367的每個緩沖器單元內部都由TTL門電路構建，其輸出級采用了三態輸出電路。典型的TTL三態輸出電路通常包含一個圖騰柱輸出級，并通過附加的控制邏輯來控制其上下兩個晶體管的導通或截止，從而實現高、低和高阻三種狀態。

當輸出被使能時，內部邏輯會根據輸入A的狀態，使輸出圖騰柱的頂部晶體管導通（輸出高）或底部晶體管導通（輸出低）。當輸出被禁止時（即 OE1 或 OE2 為高電平），內部控制邏輯會同時關斷輸出圖騰柱的頂部和底部晶體管，使得輸出端與內部電路之間幾乎斷開，呈現出非常高的阻抗，從而達到高阻態。

這種設計確保了在多個DM74367或類似三態器件連接到同一條總線時，只有被使能的器件能夠驅動總線，其他未使能的器件則處于不影響總線信號的狀態，這對于防止總線沖突和短路非常重要。

6. 典型應用場景

DM74367的三態輸出特性使其在各種數字系統中扮演著重要角色，尤其是在需要總線共享的場合。

6.1. 數據總線緩沖與驅動

在微處理器系統中，CPU、存儲器（RAM、ROM）和各種I/O設備之間通過數據總線進行數據交換。這些總線通常需要強大的驅動能力，以確保信號在較長的PCB走線上傳輸時仍能保持穩定。DM74367可以作為數據總線的緩沖器和驅動器，增強信號的驅動能力，并隔離負載效應，保護微處理器輸出引腳。例如，在連接到多塊RAM模塊時，DM74367可以用于驅動RAM的數據輸入線，并在讀操作時將RAM的數據輸出緩沖到數據總線上。

6.2. 多路數據選擇器/解復用器

雖然DM74367本身不是一個純粹的多路選擇器，但它的三態特性可以與其他邏輯門結合，或者通過外部控制邏輯，實現數據選擇或解復用的功能。例如，在多個數據源需要共享同一條數據線時，可以通過控制DM74367的使能端來選擇哪個數據源的數據可以傳輸到總線上。通過精確控制不同DM74367的使能，可以實現從多個輸入數據源中選擇一個或多個，并將它們路由到不同的輸出總線。

6.3. I/O口擴展與隔離

當微控制器的I/O引腳數量不足以滿足系統需求，或者需要更強的驅動電流時，DM74367可以用來擴展I/O能力。例如，微控制器的幾個I/O引腳可以用來控制DM74367的使能端和輸入端，從而將有限的I/O口擴展為更多的可控輸出，并且提供更強的驅動能力來控制外部設備，如LED陣列、繼電器或其他邏輯電路。同時，它也能提供電氣隔離，保護微控制器的敏感I/O引腳免受外部負載或瞬態信號的沖擊。

6.4. 存儲器總線接口

在基于微處理器的存儲器系統中，DM74367經常用于構建地址總線或數據總線的接口電路。當多個存儲器芯片共享同一組地址線和數據線時，DM74367可以用于緩沖這些總線，并在必要時使能或禁止特定的存儲器芯片與總線進行通信，以防止數據沖突。例如，在讀操作時，DM74367可以作為存儲器輸出數據到數據總線的緩沖器，而在寫操作時，則可以使其輸出處于高阻態，讓CPU直接驅動數據總線寫入存儲器。

6.5. 通信接口

在數字通信系統中，DM74367也可以用于構建數據收發器。例如，在一個半雙工通信鏈路中，數據可以在一個時刻從A點發送到B點，而在另一個時刻從B點發送到A點。DM74367的三態輸出可以用來控制數據的流向，確保在發送時輸出被使能，在接收時輸出處于高阻態，從而避免總線上的沖突。

7. 設計考慮與注意事項

在使用DM74367這類TTL器件時，有一些重要的設計考慮和注意事項：

• 電源去耦： 為了確保器件的穩定工作，應在VCC和GND引腳之間放置一個小的去耦電容（通常為 0.01μF 到 0.1μF）。這個電容應盡可能靠近芯片引腳放置，以濾除電源線上的高頻噪聲，防止瞬態電流尖峰影響器件的正常操作。

• 未用輸入引腳處理： TTL器件的未用輸入引腳不應懸空。懸空的TTL輸入引腳會被認為是邏輯高電平，但它們對噪聲非常敏感，容易引入誤操作。通常的實踐是將未用輸入引腳連接到VCC，或者通過一個上拉電阻連接到VCC。對于DM74367的輸入端，如果某些輸入不需要使用，應該將其連接到確定的邏輯電平（VCC或GND）。

• 扇出限制： 盡管DM74367具有較高的扇出能力，但每個輸出引腳可以驅動的負載數量仍然是有限的。在設計時，應查閱數據手冊以了解其最大扇出能力，并確保連接的輸入數量不超過此限制，以保證信號的電壓電平在TTL規范范圍內。

• 傳輸線效應： 在高速數字電路中，尤其是在較長的走線上，信號的傳輸線效應（如反射、振鈴）可能會成為問題。DM74367作為線路驅動器，在驅動長線時可能需要額外的終端匹配電阻來吸收反射，以確保信號完整性。

• 功耗： TTL器件通常比CMOS器件有更高的靜態功耗。在設計電池供電或對功耗敏感的系統時，應注意這一點。然而，DM74367通常在標準TTL系列中，其功耗處于可接受的范圍內，但在大規模集成時仍需考慮總功耗。

• 切換時間與傳播延遲： 任何邏輯門在輸入信號變化后，都需要一定的時間才能使輸出信號達到穩定狀態，這被稱為傳播延遲。在高速系統中，傳播延遲和切換時間是重要的參數，需要考慮DM74367的這些參數是否滿足系統時序要求。

• 熱管理： 在一些大負載或高速切換的應用中，DM74367可能會產生一定的熱量。雖然對于單個芯片而言通常不是大問題，但在密集封裝或極端工作條件下，仍需考慮散熱問題。

8. 總結

DM74367作為一款經典的TTL三態緩沖器/線路驅動器，在數字邏輯電路設計中發揮著不可替代的作用。其六路獨立緩沖、非反相輸出以及關鍵的三態輸出功能，使其成為構建共享總線、增強信號驅動能力和實現I/O擴展的理想選擇。理解其引腳功能、邏輯行為以及在各種應用中的作用，對于進行有效的數字系統設計至關重要。盡管現代設計中CMOS器件更為流行，但在一些傳統系統維護、教學或對TTL特性有特定需求的場合，DM74367仍然是工程師工具箱中的一個寶貴器件。
