LM1117-3.3：一款廣泛應用的低壓差線性穩壓器

　　LM1117系列穩壓器以其低壓差、高精度和易用性，在各種電子設備中扮演著至關重要的角色。其中，LM1117-3.3作為輸出電壓固定為3.3V的版本，更是廣泛應用于微控制器、FPGA、通信模塊等需要穩定3.3V電源的電路中。它的出現極大簡化了電源設計，提升了系統的可靠性。理解LM1117-3.3的內部結構、工作原理及其在實際應用中的考量，對于任何電子工程師來說都至關重要。

　　核心特性與優勢

　　LM1117-3.3之所以如此受歡迎，得益于其一系列出色的核心特性。首先，低壓差（Low Dropout Voltage, LDO）是其最顯著的優勢之一。這意味著即使輸入電壓與輸出電壓之間的差值很小，LM1117-3.3也能保持穩定的輸出。例如，在典型工作條件下，LM1117的壓差可能只有1.2V左右（當輸出電流達到最大值時）。這對于電池供電或輸入電壓波動較大的應用場景尤為有利，因為它能更有效地利用輸入電源的能量，減少功耗和發熱。其次，它提供固定的3.3V輸出電壓，省去了外部電阻分壓網絡，大大簡化了電路設計，降低了物料成本和PCB空間需求。高精度的輸出電壓確保了對下游敏感器件的穩定供電。此外，LM1117-3.3通常具備過流保護和過熱保護功能，這些內置的安全機制在發生異常情況時能夠自動切斷輸出或限制電流，從而有效保護穩壓器本身以及連接的負載，提升了整個系統的魯棒性。這些保護功能是現代電源管理IC的標配，它們為設計人員提供了額外的安全保障。

　　內部結構與工作原理

　　要深入理解LM1117-3.3如何實現穩定電壓輸出，我們有必要探究其內部的電路結構及其工作原理。LM1117-3.3本質上是一個閉環負反饋系統，其核心組件包括電壓基準源、誤差放大器、調整管（通常是PNP或NPN達林頓管）以及反饋網絡。電壓基準源提供一個極其穩定的參考電壓，這個電壓是穩壓器輸出目標值的“標桿”。誤差放大器則扮演著“比較器”的角色，它持續監測輸出電壓，并將其與內部的基準電壓進行比較。當輸出電壓偏離預設的3.3V時，誤差放大器會立即檢測到這一偏差，并產生一個誤差信號。這個誤差信號隨后被送往調整管，調整管根據誤差信號的大小，動態地調整自身的導通程度，從而改變流過負載的電流，使輸出電壓恢復到期望的3.3V。這個反饋回路的響應速度和精度直接決定了穩壓器的性能。例如，如果負載電流突然增大導致輸出電壓下降，誤差放大器會立即感知到這一點，并驅動調整管增大導通，從而迅速提升輸出電壓，以抵消負載變化帶來的影響。正是這種精密的負反饋機制，使得LM1117-3.3能夠在輸入電壓波動或負載電流變化時，依然維持穩定的輸出。

　　引腳功能與封裝類型

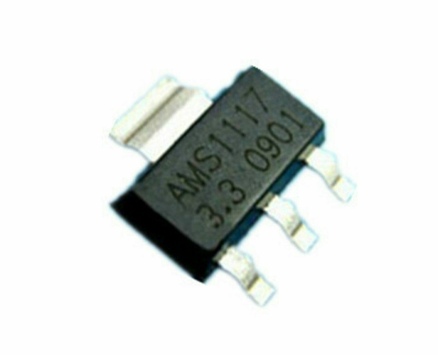

　　LM1117-3.3 typically comes in several common packages, each with its own pinout and thermal characteristics. The most prevalent packages include SOT-223, TO-220, and TO-263. Understanding the pin functions is crucial for correct circuit implementation. For instance, the SOT-223 package usually features three pins: GND (接地), OUT (輸出), and IN (輸入)。其中，GND是穩壓器的參考地，OUT是經過穩壓后的3.3V輸出端，而IN則是未穩壓的輸入電壓端。在TO-220和TO-263等更大功率的封裝中，除了這三個基本引腳外，有時還會有一個額外的Tab引腳，這個Tab通常與GND引腳相連，并且在散熱方面起著重要作用。在實際應用中，工程師需要仔細查閱數據手冊以確認具體封裝的引腳定義，因為不同制造商或相同系列但不同封裝的器件引腳排列可能會有細微差異。正確的引腳連接是確保穩壓器正常工作的基本前提，任何錯誤的連接都可能導致器件損壞或功能異常。

　　外圍電路設計與注意事項

　　雖然LM1117-3.3的使用相對簡單，但合理的外圍電路設計是確保其穩定、高效工作的關鍵。首先，輸入和輸出電容器的配置至關重要。通常建議在LM1117-3.3的輸入端放置一個至少10μF的電解電容，以濾除輸入電源的紋波和瞬態噪聲，并提供瞬時電流。在輸出端，一個容量約為10μF的鉭電容或陶瓷電容被廣泛推薦，它有助于改善穩壓器的瞬態響應，減小輸出紋波，并確保在負載變化時輸出電壓的穩定性。這些電容應盡可能靠近穩壓器的引腳放置，以最大限度地減少寄生電感和電阻的影響。其次，散熱是高電流應用中不可忽視的因素。盡管LM1117-3.3是低壓差穩壓器，但在輸入輸出壓差較大或輸出電流較高時，仍會產生可觀的功耗。功耗過大會導致芯片溫度升高，進而觸發過熱保護，甚至可能損壞芯片。因此，在PCB布局時，應為LM1117-3.3提供足夠的銅箔面積作為散熱片，或在必要時加裝外部散熱器。計算功耗并評估散熱需求是設計過程中的重要一環。最后，良好的接地布局對于抑制噪聲、確保電路穩定性至關重要。所有接地連接都應采用星形接地或平面接地，以避免地環路噪聲的引入。遵循這些設計原則，能夠最大限度地發揮LM1117-3.3的性能，并確保電路的長期可靠運行。

　　典型應用場景

　　LM1117-3.3以其獨特的優勢，在眾多電子產品中找到了廣泛的應用。其中最常見的包括：

　　微控制器和DSP供電：許多微控制器和數字信號處理器（DSP）的核心工作電壓為3.3V，LM1117-3.3能夠為它們提供穩定、純凈的電源，確保其正常運行和性能發揮。

　　FPGA和CPLD電源：現場可編程門陣列（FPGA）和復雜可編程邏輯器件（CPLD）同樣對電源質量有較高要求，LM1117-3.3常被用于為這些器件的核心邏輯或I/O接口提供3.3V電源。

　　無線通信模塊供電：Wi-Fi模塊、藍牙模塊、Zigbee模塊等無線通信器件通常工作在3.3V電壓下。LM1117-3.3能夠為這些模塊提供穩定的供電，避免電源波動對通信性能造成影響。

　　USB供電應用：在許多通過USB接口供電的設備中，LM1117-3.3可以將USB的5V電源轉換為3.3V，以滿足設備內部電路的需求。

　　便攜式設備和電池供電系統：由于其低壓差特性，LM1117-3.3在電池供電的便攜式設備中表現出色，能夠延長電池續航時間。

　　低噪聲模擬電路供電：盡管LM1117-3.3是通用穩壓器，但在一些對電源噪聲要求不高的模擬電路中，它也能作為經濟有效的3.3V電源選擇。

　　選型考量與替代方案

　　在選擇LM1117-3.3或其他任何穩壓器時，有幾個關鍵因素需要綜合考慮。首先是最大輸出電流需求，LM1117-3.3通常能夠提供高達800mA或1A的輸出電流，但具體數值會因制造商和封裝而異，因此在設計前務必查閱數據手冊，確保其能滿足負載的峰值電流需求。其次，功耗和散熱是尤其需要關注的。即使是LDO，在輸入輸出壓差和負載電流較大時，產生的熱量也可能導致過熱。設計者需要根據預期的功耗來選擇合適的封裝，并考慮是否需要額外的散熱措施。輸入電壓范圍也需要核對，確保輸入電壓始終在LM1117-3.3的工作范圍內，并且留有足夠的裕量。此外，輸出電壓精度、紋波抑制能力和瞬態響應也是衡量穩壓器性能的重要指標。如果LM1117-3.3無法滿足特定應用的需求，市場上還有許多性能更優越的低壓差穩壓器可供選擇，例如，具有更低噪聲、更高PSRR（電源抑制比）或更小封裝尺寸的LDO。例如，某些應用可能需要極低的輸出噪聲以驅動高精度ADC，此時可能需要選擇專為低噪聲應用設計的LDO。對于需要更高電流或更高效率的場合，開關穩壓器（Buck Converter）可能是更合適的替代方案，但它們通常會引入更多的噪聲和更復雜的電路設計。因此，在做出選擇時，務必權衡性能、成本、功耗和電路復雜性。

　　故障排除與常見問題

　　在使用LM1117-3.3時，可能會遇到一些常見問題。了解這些問題的原因和解決方法，有助于快速定位并解決電路故障。

　　1. 輸出電壓不穩或過低

　　輸入電壓不足：檢查輸入電壓是否在LM1117-3.3的最小工作電壓之上，且是否穩定。輸入電壓過低是導致輸出不穩或過低的首要原因。

　　負載過大：確認負載電流是否超過了LM1117-3.3的最大輸出電流能力。過載會導致穩壓器進入限流模式，從而使輸出電壓下降。

　　輸入/輸出電容配置不當：電容容量不足或放置位置不當（離芯片太遠），會導致穩壓器振蕩或瞬態響應差，表現為輸出電壓波動。確保使用推薦容量的電容，并盡可能靠近芯片引腳。

　　接地不良：不良的接地會引入噪聲，影響穩壓器的反饋環路，導致輸出電壓不穩定。

　　過熱保護激活：如果芯片過熱，內置的過熱保護功能會降低輸出或關閉穩壓器。檢查散熱是否充分，并降低功耗。

　　2. LM1117-3.3發熱嚴重

　　功耗過大：穩壓器上的功耗 Pdiss=(VIN?VOUT)×IOUT。如果輸入輸出壓差過大或輸出電流過高，功耗就會很高。

　　散熱不足：即使功耗在設計范圍內，如果PCB的銅箔散熱面積不夠，或者沒有加裝外部散熱片，芯片也可能過熱。考慮增加散熱面積或使用更大封裝的器件。

　　負載短路：負載短路會導致流過穩壓器的電流劇增，從而產生巨大的功耗和熱量。

　　3. 輸出紋波過大

　　輸入紋波過大：如果輸入電源本身的紋波就很大，LM1117-3.3雖然有一定的紋波抑制能力，但并不能完全消除。在輸入端增加更大的濾波電容或使用前級預穩壓可以改善。

　　輸出電容ESR過高：輸出電容的等效串聯電阻（ESR）過高會降低濾波效果。建議使用低ESR的陶瓷或鉭電容。

　　負載瞬態變化：快速變化的負載會引起輸出電壓的瞬態跌落或上升，表現為紋波。增加輸出電容容量可以改善瞬態響應。

　　通過系統地檢查上述因素，通常能夠有效地診斷并解決LM1117-3.3在使用中遇到的問題。
