MAX13487 RS-485/RS-422 收發器中文手冊:全面解析與應用指南

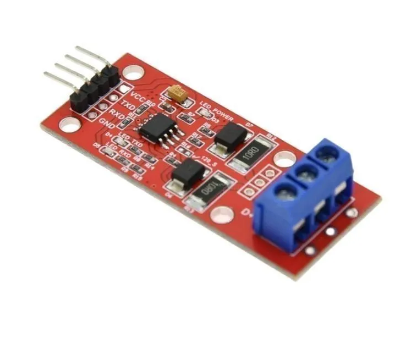

1. 引言:RS-485/RS-422 通信概述與MAX13487的誕生


在工業自動化、樓宇控制、電信設備以及各種數據采集系統中,可靠的數據傳輸至關重要。RS-485和RS-422作為兩種廣泛使用的串行通信標準,因其出色的抗噪聲能力、遠距離傳輸和多點通信特性而備受青睞。它們采用差分信號傳輸,有效抑制了共模噪聲,從而在惡劣的工業環境中也能實現穩定通信。然而,傳統的RS-485/RS-422收發器通常需要外部微控制器或邏輯電路來控制驅動器使能(DE)和接收器使能(RE)引腳,以管理半雙工通信中的數據流方向。這不僅增加了設計的復雜性,也可能引入額外的延遲和功耗。

正是在這樣的背景下,Maxim Integrated(現為Analog Devices的一部分)推出了MAX13487E/MAX13488E系列半雙工RS-485/RS-422兼容收發器。MAX13487E/MAX13488E系列的最大亮點在于其創新的AutoDirection?自動方向控制功能。這項專利技術能夠自動識別數據傳輸方向,無需外部控制引腳的干預,極大地簡化了系統設計,降低了物料成本,并提高了系統的可靠性。MAX13487E作為該系列的一員,尤其適用于對電磁干擾(EMI)敏感且對數據傳輸速率有特定要求的應用,其限擺率驅動器有助于實現無差錯的數據傳輸。本手冊將圍繞MAX13487E展開詳細論述,為您揭示這款卓越器件的各項功能與應用潛力。



2. MAX13487核心功能與特性:構建高效穩定通信的關鍵


MAX13487E是一款+5V供電、半雙工、具備±15kV ESD保護的RS-485/RS-422兼容收發器,集成了許多先進的功能,使其在各種工業和通信應用中脫穎而出。


2.1. AutoDirection?自動方向控制:簡化設計與提高效率


MAX13487E的核心優勢在于其內置的AutoDirection?自動方向控制狀態機。在傳統的半雙工RS-485通信中,為了避免數據沖突,發送器和接收器必須輪流工作。這意味著系統需要通過DE(驅動器使能)和RE(接收器使能)引腳來精確控制數據流的方向。DE引腳通常與微控制器的GPIO相連,在發送數據時置高,接收數據時置低。RE引腳則通常與DE引腳反向連接,以確保在發送時接收器禁用,在接收時接收器啟用。這種手動控制方式不僅增加了微控制器的編程負擔,也對時序提出了更高的要求,尤其是在快速切換的通信場景中,時序的微小偏差都可能導致數據丟失或沖突。

MAX13487E的AutoDirection?功能徹底改變了這一局面。它通過內部狀態機自動檢測數據輸入(DI)引腳上的信號活動以及總線上的差分信號狀態。當DI引腳上有數據準備發送時,內部狀態機會自動使能驅動器,將數據發送到RS-485總線上。當DI引腳處于空閑狀態,且總線上有外部信號傳入時,狀態機會自動使能接收器,將總線上的數據傳遞到接收器輸出(RO)引腳。這種智能的自動切換機制消除了對外部DE/RE控制線的需求,大大簡化了硬件設計和軟件編程。對于需要光耦隔離的RS-485端口,AutoDirection?尤其有用,因為它省去了額外隔離DE/RE控制通道的復雜性,從而降低了系統成本和功耗。

AutoDirection?的工作原理是,當MAX13487E的DI引腳被驅動為高電平,并且沒有數據傳輸時,設備處于空閑狀態,接收器處于活動狀態,可以監聽總線。一旦DI引腳被驅動為低電平(表示有數據開始傳輸),內部狀態機就會迅速使能驅動器并將總線驅動到相應狀態。傳輸完成后,當DI引腳再次變為空閑狀態(高電平),驅動器會在預設的延遲后自動禁用,并將設備切換回接收模式。這個過程完全由芯片內部邏輯完成,無需任何外部干預,確保了通信的平滑進行。


2.2. 限擺率驅動器:降低EMI與提高傳輸可靠性


MAX13487E的驅動器采用了限擺率設計。擺率是指信號從一個邏輯狀態(例如,低電平)轉換到另一個邏輯狀態(例如,高電平)的速度。高速的擺率會產生更多的諧波分量,從而導致更高的電磁干擾(EMI)。在工業環境中,EMI可能干擾其他敏感電子設備,甚至導致通信錯誤。此外,在長電纜或阻抗不匹配的電纜上,過快的擺率會引起信號反射,進一步導致數據失真和錯誤。

MAX13487E通過限制驅動器的擺率,有效降低了EMI的產生,使其更容易通過電磁兼容性(EMC)測試。同時,受控的擺率也有助于減少因電纜終端不當而引起的信號反射,從而提高數據傳輸的完整性和可靠性。這意味著MAX13487E特別適用于那些對EMI敏感或需要長距離、無差錯數據傳輸的場合。雖然限擺率可能會在一定程度上降低最大數據傳輸速率(MAX13487E最大支持500kbps),但在許多工業控制和數據采集應用中,這個速率已經足夠滿足需求,并且可靠性是首要考慮因素。相比之下,同系列的MAX13488E則提供了非限擺率驅動器,支持高達16Mbps的傳輸速率,適用于對速度要求更高的應用,但可能需要更嚴格的EMI抑制措施。


2.3. ±15kV ESD保護:增強系統魯棒性


靜電放電(ESD)是電子設備面臨的常見威脅,尤其是在工業環境中,操作人員的觸摸或設備的插拔都可能產生高壓靜電,對集成電路造成永久性損壞。MAX13487E在其RS-485 I/O引腳(A和B)上集成了±15kV人體模型(HBM)的增強型ESD保護。這意味著即使在沒有額外外部保護電路的情況下,MAX13487E也能夠承受高達±15,000伏的靜電放電,大大提高了器件的抗靜電能力和系統的整體魯棒性。這種高水平的ESD保護對于需要頻繁插拔或暴露在惡劣電磁環境中的應用至關重要,它能有效防止由于靜電放電引起的設備故障和損壞,從而減少維護成本和停機時間。除了總線引腳,MAX13487E的其他引腳也提供了±2kV HBM的ESD保護,進一步提升了器件的可靠性。


2.4. 1/4單位負載接收器輸入阻抗:支持多達128個收發器


RS-485標準規定了總線上可以連接的設備數量,這與每個設備的輸入阻抗(單位負載)有關。一個標準的RS-485接收器具有12kΩ的輸入阻抗,這被定義為一個單位負載。總線標準通常允許總線上連接多達32個單位負載。MAX13487E的接收器輸入阻抗僅為1/4單位負載,這意味著它的輸入阻抗是標準單位負載的四倍,約為48kΩ。

這種低單位負載特性帶來了顯著的優勢:它允許在同一RS-485總線上連接多達128個收發器(32個標準單位負載 / 0.25單位負載/收發器 = 128個收發器)。在構建大型多點通信網絡時,例如大型傳感器網絡、樓宇自動化系統或復雜的工業控制系統,這種能力顯得尤為重要。它使得系統設計師能夠構建更大規模、更靈活的網絡,而無需使用額外的中繼器或分段器,從而簡化了網絡拓撲結構,降低了系統成本和復雜性。


2.5. 熱插拔能力:提升系統可用性


MAX13487E具備熱插拔功能,這意味著在系統帶電運行時,器件可以被安全地插入或移除,而不會在總線上引起錯誤的瞬態信號或干擾。在許多工業和電信應用中,系統可能需要不間斷運行,任何中斷都可能導致嚴重的后果。熱插拔能力通過確保在電源上電或設備插入期間,驅動器輸出和接收器輸出保持高阻態,從而防止了可能影響總線正常通信的假性瞬態。這對于需要在線維護、模塊更換或系統擴展的場合非常有用,大大提高了系統的可用性和維護效率。


2.6. 其他重要特性


  • +5V單電源供電: MAX13487E僅需要一個+5V的單電源供電,簡化了電源管理設計。

  • 低關斷電流: 在關斷模式下,MAX13487E的供電電流極低(最大10μA),有助于降低系統功耗,延長電池供電設備的續航時間。

  • 8引腳SO封裝: 采用標準的8引腳SO封裝,與許多非ESD保護的RS-485收發器引腳兼容,便于現有設計的升級替換。

  • 寬工作溫度范圍: MAX13487E支持-40°C至+85°C的擴展工業級溫度范圍,確保其在惡劣的工業環境中也能穩定可靠地工作。

  • 半雙工通信: MAX13487E專為半雙工通信設計,即在任何給定時間,數據只能在一個方向上傳輸。這符合RS-485標準中最常見的應用模式。

這些特性的結合使MAX13487E成為高性能、高可靠性RS-485/RS-422通信應用的理想選擇,特別是在那些對設計簡易性、ESD保護和EMI抑制有嚴格要求的場合。


3. MAX13487引腳配置與功能描述:理解接口細節


MAX13487E采用8引腳SO封裝,其引腳配置簡潔明了,便于工程師進行電路設計和布局。理解每個引腳的功能是正確使用該器件的基礎。


3.1. 引腳排列圖 (8引腳 SO 封裝)


雖然這里無法直接繪制圖形,但我們可以文字描述其典型的引腳功能分布:

引腳編號

引腳名稱

類型

功能描述

1

RO

輸出

接收器輸出 (Receiver Output)。當總線上的差分信號被接收器識別為有效時,該引腳輸出對應的TTL/CMOS邏輯電平。高電平表示空閑或邏輯高,低電平表示邏輯低。在非傳輸期間,如果總線上無信號或總線處于空閑狀態,RO通常保持高電平。

2

RE

輸入

接收器使能 (Receiver Enable)。該引腳控制接收器的活動狀態。在MAX13487E中,RE引腳與AutoDirection?功能密切相關。當RE引腳為低電平(L)時,接收器被使能,RO引腳將反映總線上的數據。當RE引腳為高電平(H)時,AutoDirection?電路控制接收器,此時接收器會根據DI引腳和總線活動自動使能或禁用。通常,為了利用AutoDirection?,RE引腳應連接到高電平或留空。

3

DI

輸入

驅動器輸入 (Driver Input)。這是數據發送到RS-485總線的TTL/CMOS邏輯輸入端。當DI引腳為高電平(H)時,如果驅動器被使能,總線上的A-B差分電壓通常為負(A

4

GND

地 (Ground)。電源地連接。

5

A

I/O

RS-485/RS-422差分總線引腳A (RS-485/RS-422 Differential Bus Pin A)。與B引腳構成差分對。在發送模式下,A和B引腳產生差分電壓。在接收模式下,A和B引腳接收差分電壓。該引腳具有±15kV ESD保護。

6

B

I/O

RS-485/RS-422差分總線引腳B (RS-485/RS-422 Differential Bus Pin B)。與A引腳構成差分對。該引腳具有±15kV ESD保護。

7

SHDN

輸入

關斷 (Shutdown)。該引腳用于將器件置于低功耗關斷模式。當SHDN引腳為低電平(L)時,器件進入關斷模式,此時驅動器和接收器均被禁用,器件功耗降至最低(典型10μA)。當SHDN引腳為高電平(H)時,器件正常工作。如果不需要關斷功能,此引腳通常應連接到VCC。

8

VCC

輸入

電源電壓 (Power Supply Voltage)。+5V電源輸入。

3.2. 引腳功能詳細說明


對各個引腳功能的更深入理解有助于優化電路設計:

  • RO (Receiver Output): 這個引腳是MAX13487E的接收數據出口。它輸出的是標準的TTL/CMOS邏輯電平,可以直接連接到微控制器或其他數字邏輯電路的輸入端。當總線上的A-B差分電壓高于接收器差分閾值電壓時,RO輸出低電平(邏輯0);當A-B差分電壓低于負接收器差分閾值電壓時,RO輸出高電平(邏輯1)。在總線空閑(無驅動器激活)或總線開路/短路情況下,MAX13487E的接收器具有**故障安全(fail-safe)**功能,通常會確保RO輸出一個明確的邏輯高電平,避免出現不確定的狀態,這對于系統的可靠性至關重要。

  • RE (Receiver Enable): 對于MAX13487E而言,RE引腳的設計非常靈活。為了充分利用其AutoDirection?功能,通常將RE引腳拉高(連接到VCC)或保持浮空。在這種配置下,芯片內部的AutoDirection?邏輯將接管接收器的使能控制。它會智能地判斷當前設備是否正在發送數據,如果不是,并且總線上有活動信號,它就會使能接收器。如果設備正在發送數據,接收器則會被自動禁用,以防止本地回環。當然,如果系統設計者仍然需要手動控制接收器,也可以通過將RE引腳連接到微控制器來操作,但這樣做會失去AutoDirection?的便利性。

  • DI (Driver Input): DI是發送數據的TTL/CMOS輸入端。在AutoDirection?模式下,DI引腳的邏輯狀態變化是觸發驅動器使能的關鍵。當DI從高電平(空閑)變為低電平(數據開始)時,AutoDirection?邏輯會快速使能驅動器。為了確保可靠的接收操作,當MAX13487E處于空閑狀態(即不發送數據)時,DI引腳必須保持在一個穩定的高電平,這樣AutoDirection?狀態機才能正確判斷當前總線狀況。

  • GND: 作為所有內部電路的公共參考點,正確的接地對器件的穩定運行和抗噪聲性能至關重要。建議使用低阻抗的接地路徑,并與電源去耦電容緊密連接。

  • A和B (RS-485/RS-422 Differential Bus Pins): 這對差分引腳是MAX13487E與RS-485/RS-422總線連接的接口。它們承載差分電壓信號,有效抵抗共模噪聲。±15kV的ESD保護使其可以直接連接到外部總線,而無需額外的外部瞬態抑制二極管(TVS),盡管在極端惡劣的環境中,額外的保護層可能仍然是推薦的。在RS-485網絡中,A和B通常通過絞合線連接,并在總線的兩端使用120Ω的終端電阻。

  • SHDN (Shutdown): SHDN引腳提供了對器件低功耗模式的控制。在關斷模式下,MAX13487E會大幅降低功耗,所有驅動器和接收器都進入高阻態。這對于電池供電系統或需要節約能源的應用非常有用。SHDN的轉換時間(從關斷到工作或從工作到關斷)在數據手冊中有詳細規定,設計時需要考慮這些時序。

  • VCC (Power Supply Voltage): 建議在VCC引腳附近放置一個0.1μF(100nF)的陶瓷去耦電容,以濾除高頻噪聲,確保器件的穩定供電。電容應盡可能靠近VCC引腳放置,以獲得最佳的去耦效果。

正確理解和連接這些引腳是確保MAX13487E正常工作并發揮其全部性能的關鍵。


4. 電氣特性與工作參數:深入了解性能指標


了解MAX13487E的電氣特性和工作參數對于正確選擇器件、評估其性能和進行系統級設計至關重要。這些參數通常在數據手冊的“Absolute Maximum Ratings”(絕對最大額定值)、“Electrical Characteristics”(電氣特性)和“Switching Characteristics”(開關特性)部分詳細列出。


4.1. 絕對最大額定值


絕對最大額定值定義了器件在不損壞的情況下可以承受的最大電壓、電流和溫度。長時間超出這些值可能導致器件的永久性損壞。在設計時,必須確保任何工作條件都不會超出這些限制。

  • VCC至GND: 通常為-0.3V至+6V。這意味著電源電壓不能低于地負0.3V或高于地正6V。

  • DI, RO, RE, SHDN至GND: 通常為-0.3V至(VCC + 0.3V)。這些邏輯引腳的電壓不能超過VCC。

  • A, B至GND(總線引腳): 通常為-8V至+13V。這表明RS-485總線引腳可以承受比電源電壓更寬的共模電壓范圍,這也是RS-485標準抗噪聲能力強的體現。

  • 存儲溫度范圍: 通常為-65°C至+150°C。

  • 工作溫度范圍: MAX13487E通常在-40°C至+85°C的擴展工業溫度范圍內保證性能。

  • 最大結溫: 通常為+150°C。

  • 連續功率耗散(TA = +70°C): 取決于封裝類型,8引腳SO封裝通常在特定溫度下的功耗限制。

  • 焊點溫度(10秒): +300°C。

重要提示: 任何時候都不能讓器件的任何引腳電壓超出其絕對最大額定值,即使是短暫的瞬態也不行。


4.2. 推薦工作條件


推薦工作條件是器件性能得到保證的正常工作范圍。

  • 電源電壓 (VCC): +4.75V至+5.25V。典型的設計通常使用標稱+5V電源。

  • 工作溫度范圍 (TA): -40°C至+85°C。


4.3. DC 電氣特性


這些參數描述了器件在穩態(非切換)條件下的電學行為。

  • 供電電流 (ICC):

    • SHDN=1,RE=0,無負載時,典型值4.5mA。這表示在正常工作模式下,器件的靜態電流消耗。

    • 在關斷模式下(SHDN=0),關斷供電電流 (ISHDN) 典型值僅為10μA(最大值),體現了其低功耗特性。

  • ESD 保護 (A, B引腳):

    • 人體模型(HBM):±15kV。

    • IEC 61000-4-2氣隙放電(MAX13487E):±15kV。

    • IEC 61000-4-2接觸放電(MAX13487E):±8kV。

    • 這些是MAX13487E相比于普通RS-485收發器在總線保護方面的顯著優勢。

  • 驅動器特性:

    • 差分輸出電壓 (VOD): 在110Ω負載下,通常最小為2.1V。這是RS-485標準要求的驅動能力,確保信號在長距離傳輸后仍能被正確識別。

    • 共模輸出電壓 (VOC): 驅動器輸出的共模電壓范圍,通常在-0.05V至+0.05V之間。

    • 輸出短路電流 (IOSD): 驅動器輸出短路時的電流限制,通常在±60mA至±250mA之間,防止短路損壞。

    • 輸入高電平電壓 (VIH): DI, RE, SHDN引腳識別為邏輯高電平的最小電壓,通常為2V。

    • 輸入低電平電壓 (VIL): DI, RE, SHDN引腳識別為邏輯低電平的最大電壓,通常為0.8V。

    • 輸入電流 (IIH, IIL): 數字輸入引腳在高電平或低電平時的漏電流,通常非常小(小于±10μA)。

  • 接收器特性:

    • 接收器差分閾值電壓 (VTH): 接收器能夠識別差分信號的最小電壓,通常為±200mV。這意味著只要A-B或B-A的差分電壓超過這個閾值,接收器就能可靠地輸出邏輯電平。

    • 接收器輸入遲滯 (ΔVTH): 接收器輸入具有一定的遲滯,典型值25mV。遲滯可以防止輸入噪聲導致接收器輸出頻繁跳變,從而提高抗噪聲能力和信號穩定性。

    • 接收器輸入電阻 (RIN): 典型值48kΩ(1/4單位負載),這是MAX13487E支持多達128個節點的關鍵。

    • 接收器輸出高電平電壓 (VOH): 在指定負載電流下,RO引腳輸出高電平時的最小電壓,通常為VCC-1.5V。

    • 接收器輸出低電平電壓 (VOL): 在指定負載電流下,RO引腳輸出低電平時的最大電壓,通常為0.4V。

    • 接收器三態輸出電流 (IOZR): 在RO引腳處于三態(高阻)時的漏電流,通常非常小。


4.4. AC 開關特性


這些參數描述了器件在動態(切換)條件下的時間響應。

  • 驅動器傳播延遲 (tDPLH, tDPHL): 信號從DI輸入到A/B輸出的傳播延遲時間。MAX13487E通常在200ns到1000ns之間,受限擺率特性影響。

  • 驅動器差分輸出上升或下降時間 (tLH, tHL): A/B差分輸出信號的上升或下降時間,MAX13487E通常在200ns到900ns之間,這也是其限擺率的體現。

  • 最大數據速率: MAX13487E的最大數據傳輸速率為500kbps。這是在保證無差錯通信前提下的最高速率。

  • 驅動器禁用延遲 (tDDD): 驅動器從使能狀態切換到禁用狀態所需的時間,通常在2500ns。

  • 驅動器從關斷模式使能到輸出高/低 (tDZH(SHDN), tDZL(SHDN)): 從SHDN引腳變為高電平(使能)到驅動器輸出變為有效狀態所需的時間,通常為5.5μs。

  • 接收器傳播延遲 (tRPLH, tRPHL): 信號從A/B輸入到RO輸出的傳播延遲時間。MAX13487E通常在100ns到500ns之間。

  • 接收器使能延遲 (tRED): 接收器從禁用狀態切換到使能狀態所需的時間,通常為70ns。

  • 從關斷使能接收器到輸出低 (tRZL(SHDN)): 從SHDN引腳變為高電平到接收器輸出變為有效狀態所需的時間,通常為2200ns。

  • 關斷時間 (tSHDN): 從SHDN引腳變為低電平(關斷)到器件進入關斷模式所需的時間,通常在50ns到700ns之間。

仔細查閱MAX13487E的數據手冊,可以找到所有這些參數的完整表格和測試條件。在實際設計中,應根據具體的應用場景和性能要求,對照這些參數進行評估和選擇。特別是在高速通信或對時序敏感的應用中,AC開關特性尤為重要。


5. 典型應用電路與設計考量:構建可靠的RS-485網絡


正確的設計和連接是確保MAX13487E在RS-485/RS-422網絡中穩定運行的關鍵。本節將介紹MAX13487E的典型應用電路,并討論在實際設計中需要考慮的重要因素。


5.1. 典型半雙工應用電路


MAX13487E主要用于半雙工通信,其典型應用電路相對簡單,因為AutoDirection?功能消除了對DE/RE控制線的需求。

一個基本的MAX13487E半雙工通信電路通常包括以下幾個部分:

  • MAX13487E芯片: 核心收發器。

  • 電源去耦: 在VCC和GND之間放置一個0.1μF(100nF)的陶瓷去耦電容,盡可能靠近VCC引腳。這有助于濾除電源噪聲,提供穩定的VCC。

  • 數據輸入/輸出連接: DI引腳連接到微控制器或其他數字邏輯的UART發送(TXD)引腳。RO引腳連接到微控制器或其他數字邏輯的UART接收(RXD)引腳。

  • RS-485總線連接: A和B引腳連接到RS-485差分總線。

  • 總線終端電阻: 在RS-485總線的兩端,通常需要連接120Ω的終端電阻。這些電阻與電纜的特性阻抗匹配,用于吸收信號反射,防止信號失真。對于多點網絡,只有總線的兩端需要終端電阻,中間節點不應有終端電阻。

  • 偏置電阻(可選但推薦): 在某些情況下,為了確保總線在空閑時(所有驅動器都處于高阻態時)處于已知的故障安全狀態,可以在A和B之間連接偏置電阻。一種常見的配置是在A和VCC之間連接一個上拉電阻,在B和GND之間連接一個下拉電阻,或者使用更精確的分壓器電路來產生一個小的差分電壓。MAX13487E的接收器具有故障安全功能,這意味著在空閑、開路或短路總線條件下,RO引腳將輸出一個邏輯高電平。因此,在許多情況下,額外的偏置電阻可能不是強制性的,但它們可以進一步增強總線在非活動狀態下的魯棒性。

AutoDirection?的連接:為了利用MAX13487E的AutoDirection?功能,RE引腳通常簡單地連接到VCC。SHDN引腳如果不需要關斷功能,也應連接到VCC。DI引腳由微控制器或其他邏輯器件的TXD輸出驅動。RO引腳連接到微控制器或其他邏輯器件的RXD輸入。

示例電路框圖:

+5V --- VCC ---(0.1uF)-- GND
        |
       SHDN (連接到+5V或MCU控制)
        |
       RE   (連接到+5V)
        |
  MCU TXD --- DI
  MCU RXD --- RO
        |
        A ---- (RS-485總線A) --- 120Ω終端電阻 --- (RS-485總線A) ---- B
        |                                                       |
        B ---- (RS-485總線B) --- 120Ω終端電阻 --- (RS-485總線B) ---- A
        |
       GND

在實際應用中,總線上的A和B線必須是雙絞線,以實現最佳的差分信號傳輸和抗噪聲性能。


5.2. 多點網絡設計


MAX13487E的1/4單位負載特性使其非常適合構建多達128個節點的RS-485網絡。在多點網絡中,所有設備的A引腳連接到總線A,所有B引腳連接到總線B。只有總線的兩端(通常是最遠的兩個設備)需要連接120Ω的終端電阻。中間的設備不應有終端電阻,否則會過度加載總線,導致信號衰減和通信失敗。

當多個設備連接到同一總線時,重要的是要確保在任何給定時間只有一個驅動器處于活動狀態。雖然MAX13487E的AutoDirection?功能簡化了方向控制,但在實際操作中,通信協議(如Modbus RTU)會管理數據幀的發送和接收,確保總線仲裁。主設備通常發起通信,而從設備在接收到特定請求后才響應。AutoDirection?確保了每個設備在需要發送時自動使能驅動器,并在發送完成后自動禁用,從而避免了總線沖突。


5.3. 隔離應用


在某些工業和醫療應用中,為了保護敏感電子設備免受接地環路、瞬態電壓或不同電位差的影響,需要進行電氣隔離。MAX13487E本身不提供隔離功能,但其AutoDirection?功能在設計隔離式RS-485端口時非常有利。

通常,隔離式RS-485電路會使用數字隔離器(如光耦或電容/變壓器隔離器)來隔離邏輯側(微控制器側)和總線側。在沒有AutoDirection?功能的傳統收發器中,DE和RE控制線也需要通過隔離器,這增加了隔離通道的數量和成本。MAX13487E由于消除了DE/RE線,因此只需要隔離DI、RO信號線和電源線。這簡化了隔離電路的設計,降低了成本和PCB空間需求。

隔離應用電路的關鍵考慮:

  • 隔離器選擇: 根據所需的隔離電壓、數據速率和功耗選擇合適的數字隔離器(如光耦、ADI iCoupler?、TI ISO78xx系列等)。

  • 隔離電源: 總線側需要一個獨立的、與邏輯側隔離的電源。這通常通過隔離式DC-DC轉換器實現。

  • 接地: 邏輯側和總線側必須有獨立的接地參考。


5.4. 電源旁路與去耦


正確的電源旁路和去耦對于MAX13487E的穩定運行至關重要。建議在VCC引腳和GND引腳之間放置一個0.1μF(100nF)的陶瓷電容,該電容應盡可能靠近VCC引腳。這個電容的作用是提供瞬時電流,以應對驅動器切換時產生的電流尖峰,并濾除電源線上的高頻噪聲。在某些情況下,可能還需要在0.1μF電容旁邊并聯一個更大容量的電解電容(如10μF),以處理更低頻率的電源紋波。


5.5. 布線指南


良好的PCB布線對于RS-485/RS-422通信的性能至關重要。

  • 差分信號線: RS-485總線上的A和B線應該作為差分對布線,并保持平行且靠近,以確保共模噪聲抑制。

  • 走線長度: 盡量縮短從MAX13487E到終端電阻的走線長度。

  • 接地層: 使用連續的低阻抗接地層,這有助于提供良好的信號參考和散熱。

  • 電源線: 確保VCC和GND線的寬度足夠,以處理所需的電流,并盡量減少阻抗。


5.6. 故障安全偏置


如前所述,MAX13487E的接收器具有故障安全功能,在總線空閑、開路或短路時會輸出已知的邏輯高電平(RO=高)。然而,在某些噪聲環境或特定應用中,可能仍然需要外部偏置電阻來進一步確保總線在所有驅動器禁用時的明確空閑狀態。

典型的故障安全偏置電路包括一個上拉電阻連接到A線,一個下拉電阻連接到B線。這些電阻通常相對較大(例如,幾百歐姆到幾千歐姆),以避免過度加載總線。偏置電阻產生的微小差分電壓,即使在所有驅動器都處于高阻態時,也能使接收器保持在已知的邏輯狀態。


5.7. 瞬態保護


盡管MAX13487E提供了±15kV的ESD保護,但在極端惡劣的工業環境中,例如存在雷擊感應浪涌或大功率電機開關瞬態的場合,可能需要額外的外部瞬態電壓抑制器(TVS)二極管。TVS二極管可以提供更高能量的瞬態保護,將總線電壓鉗位在安全水平,進一步增強系統的可靠性。TVS二極管通常并聯在A到GND和B到GND之間,或者在A和B之間,以提供差模和共模保護。

綜合考慮這些設計考量,可以構建出高效、穩定且魯棒的基于MAX13487E的RS-485/RS-422通信系統。


6. 應用場景:MAX13487E的廣泛應用領域


MAX13487E憑借其獨特的AutoDirection?功能、強大的ESD保護和出色的限擺率特性,在眾多領域都有廣泛的應用。


6.1. 工業自動化與控制


工業自動化是MAX13487E最核心的應用領域之一。在工廠、生產線和過程控制系統中,大量的傳感器、執行器、可編程邏輯控制器(PLC)和人機界面(HMI)需要進行數據交換。RS-485因其多點通信和長距離傳輸能力成為首選。

  • PLC與現場設備通信: MAX13487E可用于PLC與各種現場設備(如變頻器、智能傳感器、溫濕度控制器、稱重儀表等)之間的Modbus、Profibus-DP或其他自定義協議通信。其AutoDirection?功能簡化了PLC編程和硬件接口設計,提高了系統響應速度。

  • 分布式控制系統(DCS): 在大型DCS中,各個控制單元和I/O模塊之間需要可靠的數據鏈路。MAX13487E的1/4單位負載特性允許更多設備連接到同一總線,構建更大規模、更靈活的分布式網絡。

  • 機器人控制: 機器人系統中的運動控制器與伺服驅動器、編碼器等組件之間的數據傳輸對實時性和可靠性要求很高。MAX13487E的穩定傳輸和ESD保護確保了復雜機器人系統的穩定運行。

  • 樓宇自動化系統: 智能樓宇中的照明、HVAC(供暖、通風和空調)、安防和門禁系統通常采用RS-485總線進行通信。MAX13487E簡化了這些系統的布線和控制邏輯,同時其ESD保護也適用于可能受到外部干擾的安裝環境。


6.2. 遠距離數據傳輸


RS-485標準本身就支持長達1200米的傳輸距離,而MAX13487E的限擺率驅動器有助于在長距離電纜上實現無差錯的數據傳輸,減少信號反射和EMI。

  • 安防監控系統: 在大型廠區、園區或城市安防項目中,視頻監控攝像頭、門禁控制器和報警系統之間的數據往往需要長距離傳輸。MAX13487E的限擺率和ESD保護確保了數據傳輸的可靠性。

  • 智能交通系統: 道路上的交通信號燈控制器、車輛檢測器和信息顯示屏等設備之間的數據通信通常通過RS-485總線實現,需要面對惡劣的戶外環境和較長的傳輸距離。

  • 農業與環境監測: 在農田、溫室或野外監測站,傳感器數據需要傳輸到中央控制系統,MAX13487E可以確保在這些遠距離、高噪聲環境下的數據完整性。


6.3. 電信設備


電信基礎設施中也廣泛使用RS-485/RS-422進行內部通信和管理。

  • 基站設備: 蜂窩基站中的各個模塊(如射頻單元、基帶單元)之間可能通過RS-485進行狀態監控和配置。MAX13487E的熱插拔能力在電信設備的在線維護和升級中具有優勢。

  • 數據中心設備: 服務器、網絡交換機和存儲設備等在數據中心內部可能使用RS-485進行串行管理或診斷。


6.4. 電力與能源管理


在電力系統和能源管理領域,RS-485用于各種設備的互聯。

  • 智能電表與集中器: 智能電表通過RS-485連接到數據集中器,實現遠程抄表和用電數據監控。MAX13487E的ESD保護對于暴露在復雜電力環境中的設備至關重要。

  • 光伏逆變器: 太陽能光伏逆變器之間或逆變器與監控系統之間通常使用RS-485進行通信,用于數據采集、故障診斷和遠程控制。

  • BMS(電池管理系統): 在大型電池組(如儲能系統、電動汽車電池組)中,各個電池模塊的BMS之間可能通過RS-485網絡進行數據交換。


6.5. 醫療設備


在某些醫療設備中,為了實現設備之間的通信或與PC連接進行診斷,也會采用RS-485。MAX13487E的ESD保護和低EMI特性在此類應用中尤其重要,以確保設備的可靠性和患者安全。


6.6. 其他通用串行通信


任何需要可靠、長距離、多點半雙工串行通信的通用應用都可以考慮使用MAX13487E,例如:

  • POS(銷售終端)系統: 在零售環境中,POS機與打印機、掃描儀等外設的連接。

  • 舞臺燈光與音響控制: DMX512協議基于RS-485,用于控制舞臺燈光和特效設備。

  • 實驗室儀器與測試設備: 各種測試儀器之間的數據交換。

總而言之,MAX13487E以其獨特的AutoDirection?、增強的ESD保護和限擺率驅動器,成為了需要高性能、高可靠性和簡化設計的RS-485/RS-422通信解決方案的理想選擇,其應用范圍幾乎涵蓋了所有需要工業級串行通信的場景。


7. 詳細電氣參數表格:查閱數據手冊


為了提供準確的電氣參數,我將按照MAX13487E的官方數據手冊中的分類,盡可能詳細地列出關鍵參數的典型值和范圍。請注意,這些數值是基于Analog Devices(Maxim Integrated)官方數據手冊的信息,實際生產批次或測試條件可能略有差異,最終設計請務必參考最新的官方數據手冊。

7.1. 絕對最大額定值 (Absolute Maximum Ratings)

參數

符號

單位

VCC 至 GND


-0.3 至 +6

V

DI、RO、RE、SHDN 至 GND


-0.3 至 (VCC + 0.3)

V

A、B 至 GND


-8 至 +13

V

驅動器輸出電流

IOSD

±250

mA

接收器輸出電流

IOSR

±95

mA

連續功率耗散 (TA = +70°C)

PD

(8-Pin SO) 727

mW

結溫

TJ

+150

°C

工作溫度范圍

TA

-40 至 +85

°C

存儲溫度范圍

TSTG

-65 至 +150

°C

焊點溫度 (10秒)


+300

°C


7.2. 推薦工作條件 (Recommended Operating Conditions)

參數

符號

最小值

典型值

最大值

單位

電源電壓

VCC

4.75

5.0

5.25

V

工作溫度范圍

TA

-40


+85

°C


7.3. DC 電氣特性 (DC Electrical Characteristics)(VCC = +5V ±5%,TA = TMIN至TMAX,除非另有說明。典型值在VCC = +5V和TA = +25°C下測量。)

7.3.1. 電源 (POWER SUPPLY)


參數

符號

條件

最小值

典型值

最大值

單位

供電電流

ICC

SHDN = 1, RE = 0, 無負載


4.5


mA

關斷供電電流

ISHDN

SHDN = 0


10


μA

7.3.2. ESD 保護 (ESD PROTECTION)


參數

符號

條件

最小值

典型值

最大值

單位

ESD 保護 (A, B)


人體模型 (Human Body Model)

±15



kV



氣隙放電 IEC 61000-4-2 (MAX13487E)

±15



kV



接觸放電 IEC 61000-4-2 (MAX13487E)

±8



kV

ESD 保護 (所有其他引腳)


人體模型 (Human Body Model)

±2



kV

7.3.3. 驅動器 (DRIVER)


參數

符號

條件

最小值

典型值

最大值

單位

差分輸出電壓

VOD

RL = 110Ω

2.1

3.0


V

差分輸出電壓 (空載)

VOD

無負載


4.0


V

共模輸出電壓

VOC

RL = 110Ω

-0.05

0

0.05

V

輸出短路電流

IOSD

VA = VCC, VB = GND

-250

-60


mA



VA = GND, VB = VCC


60

250

mA

DI 輸入高電平電壓

VIH


2.0



V

DI 輸入低電平電壓

VIL




0.8

V

DI 輸入高電平電流

IIH

VDI = VCC

-10

0.01

10

μA

DI 輸入低電平電流

IIL

VDI = GND

-10

-0.01

10

μA

7.3.4. 接收器 (RECEIVER)


參數

符號

條件

最小值

典型值

最大值

單位

接收器差分閾值電壓

VTH

-7V ≤ VCM ≤ +12V

-200


+200

mV

接收器輸入遲滯

ΔVTH

VA + VB = 0V


25


mV

接收器輸入電阻

RIN

-7V ≤ VCM ≤ +12V

48



接收器輸入電流 (A 和 B)

IA, B

DI = VCC, VCC = GND 或 +5V




μA



VIN = +12V


250


μA



VIN = -7V


-200


μA

RO 輸出高電平電壓

VOH

IO = -1.6mA, VA - VB > VTH

VCC-1.5



V

RO 輸出低電平電壓

VOL

IO = 1mA, VA - VB < -VTH



0.4

V

RO 三態輸出電流

IOZR

0V ≤ VO ≤ VCC

-1


1

μA

接收器輸出短路電流

IOSR

0V ≤ VRO ≤ VCC

±7


±95

mA

7.3.5. 控制引腳 (CONTROL PINS)


參數

符號

條件

最小值

典型值

最大值

單位

RE/SHDN 輸入高電平電壓

VIH


2.0



V

RE/SHDN 輸入低電平電壓

VIL




0.8

V

RE/SHDN 輸入高電平電流

IIH

VRE/SHDN = VCC

-10

0.01

10

μA

RE/SHDN 輸入低電平電流

IIL

VRE/SHDN = GND

-10

-0.01

10

μA


7.4. AC 開關特性 (AC Switching Characteristics)(VCC = +5V ±5%,TA = TMIN至TMAX,除非另有說明。典型值在VCC = +5V和TA = +25°C下測量,RL = 110Ω,CL = 50pF。)


7.4.1. 驅動器 (DRIVER)


參數

符號

條件

最小值

典型值

最大值

單位

傳播延遲 (高到低)

tDPHL

DI到A/B,圖2和圖3


200

1000

ns

傳播延遲 (低到高)

tDPLH

DI到A/B,圖2和圖3


200

1000

ns

差分輸出上升時間

tLH



200

900

ns

差分輸出下降時間

tHL



200

900

ns

最大數據速率





500

kbps

驅動器禁用延遲

tDDD




2500

ns

從關斷使能驅動器到輸出高

tDZH(SHDN)



5.5


μs

從關斷使能驅動器到輸出低

tDZL(SHDN)



5.5


μs


7.4.2. 接收器 (RECEIVER)


參數

符號

條件

最小值

典型值

最大值

單位

傳播延遲 (高到低)

tRPHL

A/B到RO,圖2和圖3


100

500

ns

傳播延遲 (低到高)

tRPLH

A/B到RO,圖2和圖3


100

500

ns

接收器使能延遲

tRED



70


ns

從關斷使能接收器到輸出低

tRZL(SHDN)



2200


ns

關斷時間

tSHDN


50

340

700

ns

注意: 以上表格中的所有數值均是基于典型的MAX13487E數據手冊中的信息。在進行任何具體設計之前,強烈建議查閱Analog Devices(Maxim Integrated)官方網站上提供的最新版MAX13487E數據手冊,以獲取最準確和最完整的信息,包括所有測試條件、時序圖和應用示例。


8. 封裝信息與可靠性考量:硬件集成與長期穩定性


了解MAX13487E的封裝信息以及相關的可靠性考量對于硬件設計、PCB布局和系統長期穩定性至關重要。


8.1. 封裝信息


MAX13487E通常采用標準的8引腳窄體SO(Small Outline)封裝,具體型號可能為MAX13487EESA。這種封裝是表面貼裝技術(SMT)的一種,具有體積小、引腳間距適中(通常為1.27mm或0.05英寸)的特點,適用于空間受限的電子產品。

  • 封裝類型: 8-Pin SO (Small Outline) Package

  • 引腳數量: 8

  • 引腳間距: 通常為1.27mm (0.05英寸)

  • 主體尺寸: 典型的窄體SO封裝長度和寬度大約在4.9mm x 3.9mm左右,高度約1.75mm。具體尺寸請參考數據手冊中的封裝圖。

  • 焊接: 適用于回流焊工藝,易于自動化生產。

  • 散熱: SO封裝通過引腳和封裝主體與PCB進行熱傳導。在功耗較高或環境溫度較高的情況下,需要考慮PCB的散熱設計,例如增加銅面積或使用熱過孔。

這種封裝的優勢在于其普及性,易于采購和生產,并且與許多其他8引腳的集成電路兼容,便于在現有設計中進行替換或升級。


8.2. 可靠性考量


MAX13487E在設計時考慮了工業應用的嚴苛要求,因此在可靠性方面表現出色。

  • 寬工作溫度范圍: -40°C至+85°C的擴展工業級溫度范圍確保了器件在極端溫度條件下的穩定運行。這對于部署在戶外、工廠車間或無空調環境中的設備至關重要。

  • 高ESD保護: ±15kV人體模型(HBM)的ESD保護顯著提高了器件對靜電放電的抵抗力。在安裝、維護和日常使用過程中,靜電放電是導致電子設備故障的主要原因之一。這種內置保護減少了對外部保護元件的需求,降低了系統成本和PCB面積,同時提高了整體魯棒性。

  • 熱插拔能力: MAX13487E的熱插拔功能意味著在系統通電狀態下,可以安全地插入或移除器件,而不會產生總線瞬態或干擾。這對于需要高可用性和在線維護的系統至關重要,減少了停機時間并簡化了維護流程。

  • 低功耗: 關斷模式下僅10μA的低功耗有助于延長電池供電設備的續航時間,并降低整體系統能耗。低功耗也意味著較低的熱量產生,有助于提高器件的長期可靠性。

  • 限擺率驅動器: MAX13487E的限擺率特性不僅有助于降低EMI和減少信號反射,也間接提高了通信的可靠性。在惡劣的電磁環境中,降低EMI可以減少對其他敏感電路的干擾,而減少反射則確保了數據在電纜上的完整性,從而降低了誤碼率。

  • 制造與測試: Maxim Integrated(現Analog Devices)作為一家知名的半導體公司,其產品在設計、制造和測試過程中都遵循嚴格的質量標準,確保了器件的批次一致性和長期可靠性。

為進一步提高系統可靠性,在設計和使用MAX13487E時,可以考慮以下幾點:

  • 電源完整性: 確保為MAX13487E提供穩定、低噪聲的電源。使用適當的去耦電容,并盡可能靠近器件放置。

  • 接地完整性: 確保PCB上有良好的接地層,以提供低阻抗的接地路徑,減少噪聲和串擾。

  • 總線終端: 正確的總線終端電阻是RS-485網絡可靠運行的關鍵。不當的終端會導致反射,從而降低信號完整性。

  • 電纜選擇: 使用符合RS-485標準的雙絞線電纜(例如,具有120Ω特性阻抗的屏蔽雙絞線),以確保最佳的差分信號傳輸和抗噪聲能力。

  • 外部保護(可選): 盡管MAX13487E內置了強大的ESD保護,但在某些極端應用中,如存在雷擊或高能量瞬態的戶外環境,可能需要額外的外部瞬態電壓抑制器(TVS)二極管來提供更高等級的浪涌保護。

  • 溫度管理: 確保器件在推薦的工作溫度范圍內運行。在高溫環境下,如果器件功耗較大,可能需要額外的散熱措施。

通過綜合考慮MAX13487E的封裝特性和各項可靠性因素,并結合良好的設計實踐,可以構建出高度可靠、能夠在各種嚴苛環境下長期穩定運行的RS-485/RS-422通信系統。

9. 與MAX485/MAX3485等同類產品的比較:選擇合適的收發器


在RS-485收發器市場中,MAX13487E并非唯一的選擇。Maxim Integrated本身也提供了多個RS-485/RS-422收發器系列,其中MAX485和MAX3485是廣為人知的經典型號。了解MAX13487E與這些同類產品之間的異同,有助于工程師根據具體應用需求做出最佳選擇。


9.1. MAX485:經典與基礎


MAX485是Maxim Integrated推出的一款非常經典的低功耗RS-485/RS-422收發器,被廣泛用作許多RS-485設計的基準。

  • 特點:

    • 低功耗: 通常具有較低的靜態供電電流。

    • 半雙工: 典型為半雙工通信。

    • 需要DE/RE控制: 需要外部微控制器或邏輯電路通過DE(驅動器使能)和RE(接收器使能)引腳來控制數據傳輸方向。這是其與MAX13487E最大的區別。

    • 標準ESD保護: 通常提供±2kV HBM的ESD保護,不如MAX13487E強。

    • 全速驅動器: 通常為全速驅動器,不限擺率,傳輸速率可達2.5Mbps。

    • 單位負載: 通常為1單位負載,支持多達32個節點。

  • 適用場景: 對成本敏感、對ESD保護要求不高、對自動方向控制無需求,或者系統中有足夠GPIO資源和處理能力來管理DE/RE引腳的應用。在許多簡單的Modbus RTU應用中,MAX485仍然是受歡迎的選擇。


9.2. MAX3485:3.3V供電的RS-485收發器


MAX3485與MAX485類似,但其主要區別在于工作電壓。

  • 特點:

    • 3.3V單電源供電: 適用于低電壓系統,與3.3V微控制器直接接口,無需電平轉換。

    • 半雙工: 典型為半雙工通信。

    • 需要DE/RE控制: 同MAX485一樣,需要外部DE/RE引腳控制。

    • 標準ESD保護: 通常提供±2kV HBM的ESD保護。

    • 全速驅動器: 通常為全速驅動器,不限擺率。

    • 單位負載: 通常為1單位負載,支持多達32個節點。

  • 適用場景: 類似于MAX485,但更側重于3.3V供電系統,例如許多基于ARM Cortex-M系列微控制器的嵌入式系統。


9.3. MAX13487E:智能與增強保護


MAX13487E是Maxim Integrated在RS-485收發器領域的重要創新,旨在解決傳統收發器的痛點。

  • 特點:

    • 5V單電源供電。

    • AutoDirection?自動方向控制: 最顯著的優勢。無需外部DE/RE引腳控制,簡化了硬件和軟件設計,尤其適用于隔離應用。

    • ±15kV ESD保護: 在RS-485 I/O引腳上提供業界領先的ESD保護,大大增強了器件的魯棒性,減少了對外部瞬態抑制器件的需求。

    • 限擺率驅動器: MAX13487E的驅動器限擺率,降低EMI,減少信號反射,適用于EMI敏感和長距離、無差錯傳輸的應用。最大數據速率500kbps。

    • 1/4單位負載: 允許在同一總線上連接多達128個收發器,支持構建更大規模的網絡。

    • 熱插拔能力: 允許在系統帶電時安全地插拔器件。

  • 適用場景:

    • 設計復雜度有嚴格要求,希望簡化軟件和硬件控制的應用。

    • EMI抑制有較高要求,需要通過EMC測試的工業環境。

    • 需要長距離、高可靠性數據傳輸的場合。

    • ESD保護有嚴格要求,或可能面臨高靜電風險的應用。

    • 需要構建大型多節點RS-485網絡的系統。

    • 需要電氣隔離的RS-485端口,因為AutoDirection?簡化了隔離通道。


9.4. 總結與選擇建議


特性

MAX485/MAX3485 (典型)

MAX13487E

供電電壓

MAX485: 5V; MAX3485: 3.3V

5V

方向控制

需外部DE/RE引腳

AutoDirection? 自動控制

ESD保護

±2kV HBM

±15kV HBM

驅動器擺率

全速 (不限擺率)

限擺率 (MAX13487E)

最大速率

通常 > 2.5Mbps

500kbps (MAX13487E)

單位負載

1單位負載 (最多32節點)

1/4單位負載 (最多128節點)

熱插拔

設計復雜度

較高 (需控制DE/RE)

較低 (自動控制)

EMI性能

較高

較低 (限擺率優勢)

如何選擇:

  • 如果您的應用對成本極端敏感,且系統中有充足的GPIO和微控制器處理能力來管理DE/RE引腳,同時對ESD保護和EMI沒有特殊要求,那么經典的MAX485或MAX3485(取決于電壓)可能是經濟的選擇。

  • 如果您的核心需求是簡化設計、降低軟件復雜性、提高ESD魯棒性、有效抑制EMI,以及構建大型多節點網絡,那么MAX13487E是更優的選擇,即使其成本可能略高,且最高傳輸速率被限制在500kbps。對于大多數工業控制和數據采集應用而言,500kbps已足夠。

  • 如果您需要更高的傳輸速率(如16Mbps),但仍然希望利用AutoDirection?和增強的ESD保護,可以考慮MAX13487E的姊妹產品MAX13488E,它提供非限擺率驅動器。

綜上所述,MAX13487E是RS-485收發器技術發展的一個重要里程碑,它通過集成智能方向控制和增強保護功能,極大地簡化了系統設計,提高了在復雜工業環境中的可靠性。在選擇時,應根據項目的具體需求(如成本、速率、復雜度、EMI/ESD要求和節點數量)來權衡利弊。


10. 故障診斷與排除:解決通信問題


在基于MAX13487E的RS-485通信系統中,可能會遇到各種問題。本節將提供一些常見的故障診斷步驟和排除方法。


10.1. 常見問題類型


  • 無通信: 設備之間完全沒有數據交換。

  • 通信不穩定/丟包: 數據傳輸間歇性中斷,或者數據包丟失率高。

  • 數據錯誤: 接收到的數據不正確,校驗和錯誤。

  • 設備損壞: MAX13487E芯片或其他相關組件損壞。

  • 總線沖突: 多個驅動器同時試圖驅動總線。


10.2. 診斷工具


  • 示波器: 用于觀察總線上的差分信號波形,檢查信號完整性、擺率、反射和噪聲。

  • 邏輯分析儀: 用于捕獲DI/RO引腳的邏輯電平,確認數據是否正確傳輸到收發器或從收發器接收。

  • 萬用表: 用于檢查電源電壓、接地連接和電阻值。

  • RS-485分析儀/轉換器: 專門的RS-485調試工具,可以監聽總線數據,分析協議幀。

  • 上位機軟件: 用于測試通信協議(如Modbus Master/Slave軟件)。


10.3. 故障排除步驟


10.3.1. 檢查物理連接


  1. 電源檢查: 使用萬用表測量MAX13487E的VCC引腳電壓,確保其在+4.75V到+5.25V的推薦范圍內。檢查GND連接是否可靠。

  2. DI/RO連接: 確認DI引腳正確連接到微控制器的TXD輸出,RO引腳正確連接到微控制器的RXD輸入。檢查這些連接是否有開路或短路。

  3. A/B總線連接: 確認RS-485總線上的A和B線連接正確,沒有交叉或短路。檢查電纜兩端是否正確連接。

  4. 終端電阻: 確認總線的兩端(且僅兩端)是否正確安裝了120Ω的終端電阻。不正確的終端電阻是RS-485通信不穩定的常見原因。測量終端電阻是否為120Ω。

  5. 偏置電阻(如果使用): 如果使用了外部偏置電阻,檢查其值是否正確,連接是否可靠,它們是否有助于在總線空閑時創建正確的故障安全電壓。


10.3.2. 檢查邏輯與信號


  1. DI引腳活動: 使用邏輯分析儀或示波器檢查DI引腳上的數據信號。確認微控制器正在向MAX13487E發送正確的數據。在空閑狀態下,DI應保持高電平。

  2. RO引腳輸出: 在總線上有數據傳入時,檢查RO引腳的輸出。如果RO始終保持高電平或低電平,可能接收器未正常工作。

  3. A/B總線波形:

    • 差分電壓: 使用示波器的差分探頭(或使用兩個單端探頭設置為差分模式)測量A和B之間的差分電壓。在發送數據時,應看到清晰的±1.5V(或更高)的差分信號。

    • 共模電壓: 測量A或B相對于地的電壓。RS-485總線的共模電壓應在-7V到+12V之間。

    • 信號完整性: 檢查波形是否有嚴重的失真、反射、過沖或下沖。這些通常是由于不當的終端、過長的電纜或電纜質量差造成的。

    • 擺率: 觀察信號的上升和下降沿。MAX13487E是限擺率器件,其上升/下降時間會相對較長。

  4. 總線沖突: 如果示波器顯示A和B線上波形異常,例如信號電平不確定或波形被“拉低”,可能是總線沖突。這通常意味著在半雙工模式下,有兩個或更多驅動器同時嘗試發送數據。

    • AutoDirection?行為: 驗證AutoDirection?是否按預期工作。當DI有數據時,驅動器是否使能?發送完成后,驅動器是否及時禁用并切換到接收模式?如果RE引腳被錯誤地連接為手動控制,也可能導致沖突。確保RE引腳連接到VCC。

    • 軟件協議: 檢查通信協議(如Modbus)的仲裁機制是否正確實現,確保只有主站發送命令,從站只在被尋址時響應。


10.3.3. 檢查芯片狀態


  1. SHDN引腳: 確保SHDN引腳連接到VCC(如果不需要關斷功能),或者由微控制器正確控制。如果SHDN意外拉低,MAX13487E將進入低功耗關斷模式,所有通信停止。

  2. 發熱: 觸摸MAX13487E芯片,如果它異常發熱,可能存在過載、短路或損壞。

  3. 替換測試: 如果懷疑芯片損壞,可以嘗試更換一個同型號的新芯片進行測試。


10.3.4. 軟件與協議檢查


  1. 波特率匹配: 確保所有通信設備的波特率(如9600bps、115200bps等)完全匹配。

  2. 數據格式: 檢查數據位、停止位、校驗位(奇偶校驗)設置是否一致。

  3. 通信協議: 驗證上位機和下位機之間使用的通信協議(如Modbus RTU)是否正確實現,包括地址、功能碼、數據幀結構和校驗和計算。

  4. 超時機制: 在半雙工通信中,發送端在發送完數據后,需要等待一段時間(通常是RTU幀傳輸時間加上一定的延遲)才能切換到接收模式,以確保對方有足夠的時間發送響應。接收端也需要超時機制來處理無響應的情況。

通過系統性地檢查上述各個方面,通常可以定位并解決基于MAX13487E的RS-485通信問題。在復雜的網絡中,逐步隔離問題區域,從簡單的兩點通信開始測試,然后逐步增加節點和復雜度,也是一種有效的診斷策略。


11. 未來展望與總結:MAX13487在物聯網與工業4.0中的角色


隨著物聯網(IoT)和工業4.0的蓬勃發展,對可靠、高效、易于部署的工業通信解決方案的需求日益增長。MAX13487E作為一款集成了AutoDirection?自動方向控制和強大ESD保護的RS-485/RS-422收發器,在未來的智能制造、智慧城市和自動化領域將繼續扮演重要角色。


11.1. 適應未來工業需求


  • 簡化邊緣節點連接: 隨著邊緣計算的興起,越來越多的傳感器和執行器需要直接連接到網絡。MAX13487E的AutoDirection?功能極大地簡化了這些邊緣節點的RS-485接口設計,降低了微控制器資源占用,使得更小型、低成本的設備也能實現可靠通信。

  • 提高系統魯棒性: 工業4.0強調設備的互聯互通和長期穩定運行。MAX13487E的±15kV ESD保護和限擺率特性,使其在嘈雜、電磁環境惡劣的工業現場具有卓越的抗干擾能力和可靠性,減少了因瞬態事件導致的設備損壞和停機時間。

  • 支持大型網絡部署: 1/4單位負載特性意味著單個RS-485總線可以連接更多的設備,這對于構建大規模的智能工廠、智慧園區或能源管理系統至關重要,減少了對中繼器或網關的需求,降低了系統成本和復雜性。

  • 便于隔離設計: 在對安全隔離有嚴格要求的工業和醫療應用中,MAX13487E簡化了隔離式RS-485端口的設計,符合更高的安全和EMC標準。


11.2. 挑戰與機遇


盡管RS-485技術成熟且穩定,但在面對更高速、更復雜的數據傳輸需求時,也面臨著來自以太網(如Profinet, EtherCAT)和其他工業總線(如CAN Bus)的競爭。然而,RS-485因其簡單、成本效益高和在長距離、多點通信方面的固有優勢,仍將在許多應用中保持其地位。MAX13487E正是通過在保持RS-485核心優勢的同時,引入了智能和增強保護功能,使其在競爭中脫穎而出。

未來的發展可能會看到RS-485收發器集成更多的智能功能,例如:

  • 更高級別的總線診斷: 內置總線狀態監控、故障指示和自愈功能。

  • 更低的功耗: 進一步優化功耗,支持更多電池供電的無線RS-485節點。

  • 更廣泛的電壓兼容性: 支持更寬的電源電壓范圍,以適應不同系統的需求。

  • 集成式終端和偏置: 通過軟件或引腳配置實現可切換的內部終端電阻和偏置,進一步簡化硬件設計。


11.3. 總結


MAX13487E是一款功能強大、高度集成的RS-485/RS-422半雙工收發器。其獨特的AutoDirection?自動方向控制功能徹底改變了傳統RS-485通信中對DE/RE控制線的需求,極大地簡化了系統設計,降低了開發難度和成本。同時,高達**±15kV的ESD保護限擺率驅動器**確保了在惡劣工業環境下的卓越魯棒性和低EMI性能。1/4單位負載的特性使得單個總線能夠連接多達128個節點,滿足了大型分布式網絡的需求。

無論是對于經驗豐富的工程師還是初次接觸RS-485的新手,MAX13487E都提供了一個高效、可靠且易于實施的通信解決方案。它不僅簡化了硬件連接和軟件編程,還提升了整個系統的可靠性和抗干擾能力。在工業自動化、樓宇控制、電信以及任何需要可靠長距離串行通信的領域,MAX13487E都是一個值得信賴的選擇。

責任編輯:David

【免責聲明】

1、本文內容、數據、圖表等來源于網絡引用或其他公開資料,版權歸屬原作者、原發表出處。若版權所有方對本文的引用持有異議,請聯系拍明芯城(marketing@iczoom.com),本方將及時處理。

2、本文的引用僅供讀者交流學習使用,不涉及商業目的。

3、本文內容僅代表作者觀點,拍明芯城不對內容的準確性、可靠性或完整性提供明示或暗示的保證。讀者閱讀本文后做出的決定或行為,是基于自主意愿和獨立判斷做出的,請讀者明確相關結果。

4、如需轉載本方擁有版權的文章,請聯系拍明芯城(marketing@iczoom.com)注明“轉載原因”。未經允許私自轉載拍明芯城將保留追究其法律責任的權利。

拍明芯城擁有對此聲明的最終解釋權。

上一篇: m7二極管參數
下一篇: max232datasheet
標簽: max13487

相關資訊

資訊推薦
云母電容公司_云母電容生產廠商

云母電容公司_云母電容生產廠商

開關三極管13007的規格參數、引腳圖、開關電源電路圖?三極管13007可以用什么型號替代?

開關三極管13007的規格參數、引腳圖、開關電源電路圖?三極管13007可以用什么型號替代?

74ls74中文資料匯總(74ls74引腳圖及功能_內部結構及應用電路)

74ls74中文資料匯總(74ls74引腳圖及功能_內部結構及應用電路)

芯片lm2596s開關電壓調節器的中文資料_引腳圖及功能_內部結構及原理圖_電路圖及封裝

芯片lm2596s開關電壓調節器的中文資料_引腳圖及功能_內部結構及原理圖_電路圖及封裝

芯片UA741運算放大器的資料及參數_引腳圖及功能_電路原理圖?ua741運算放大器的替代型號有哪些?

芯片UA741運算放大器的資料及參數_引腳圖及功能_電路原理圖?ua741運算放大器的替代型號有哪些?

28nm光刻機卡住“02專項”——對于督工部分觀點的批判(睡前消息353期)

28nm光刻機卡住“02專項”——對于督工部分觀點的批判(睡前消息353期)

拍明芯城微信圖標

各大手機應用商城搜索“拍明芯城”

下載客戶端,隨時隨地買賣元器件!

拍明芯城公眾號
拍明芯城抖音
拍明芯城b站
拍明芯城頭條
拍明芯城微博
拍明芯城視頻號
拍明
廣告
恒捷廣告
廣告
深亞廣告
廣告
原廠直供
廣告
