tl081cp引腳圖及功能


TL081CP 運算放大器:引腳圖與功能詳解
TL081CP是一款非常常見的JFET輸入單運算放大器(Op-Amp),以其高輸入阻抗、低偏置電流和高速特性在各種模擬電路設計中廣受歡迎。它屬于TL08x系列,該系列還包括雙運放(TL082)和四運放(TL084)版本,它們共享許多相同的基本特性,但TL081CP是單通道版本,通常封裝在8引腳PDIP(塑料雙列直插式封裝)中。理解其引腳功能和內部工作原理對于有效利用它進行電路設計至關重要。
引腳圖解析

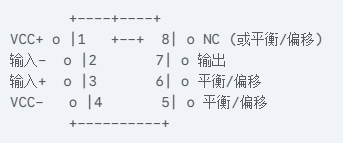

TL081CP最常見的封裝是8引腳PDIP,其引腳排列是標準化的,遵循行業通用運算放大器引腳分配。理解每個引腳的作用是正確連接和使用該器件的基礎。
引腳1 (Balance/Offset N1 / NC): 這個引腳在某些早期或非標準封裝中可能用于連接外部電位器來調整輸出偏移電壓,以消除輸入失調電壓的影響。然而,在許多現代TL081CP的數據手冊中,這個引腳通常被標記為“NC”(Not Connected,不連接)或內部連接到平衡/偏移網絡,通常不需要外部連接。如果數據手冊指示其為NC,則應保持浮空。如果用于平衡,則通常與引腳5和引腳6結合使用。
引腳2 (Inverting Input / 反相輸入): 這是運算放大器的反相輸入端 (V_in?)。當信號施加到此引腳時,輸出信號將與輸入信號反相。例如,如果輸入電壓增加,輸出電壓將下降(假設是負反饋配置)。在負反饋配置中,通過這個引腳將輸出信號的一部分反饋到輸入端,是運算放大器穩定工作的關鍵。
引腳3 (Non-inverting Input / 同相輸入): 這是運算放大器的同相輸入端 (V_in+)。當信號施加到此引腳時,輸出信號將與輸入信號同相。例如,如果輸入電壓增加,輸出電壓也將增加(假設是負反饋配置)。在許多放大器和比較器配置中,輸入信號直接施加到這個引腳。
引腳4 (V- / VCC- / Negative Power Supply / 負電源): 這個引腳連接到運算放大器的負電源軌。對于雙電源供電,這通常是負電壓(例如,-15V,-5V等)。對于單電源供電,這通常連接到地(0V)。正確連接電源是確保運算放大器正常工作的基本要求,錯誤的電源連接可能導致設備損壞或功能異常。
引腳5 (Balance/Offset N2 / 平衡/偏移): 與引腳6一樣,這個引腳用于連接外部電位器來調整運算放大器的輸入失調電壓。輸入失調電壓是當兩個輸入端接地時,輸出端仍然存在的微小電壓。通過連接一個外部電位器,可以在一定程度上消除或最小化這個失調電壓,這在精密直流應用中尤為重要。具體連接方式請參考制造商的數據手冊。
引腳6 (Balance/Offset N3 / 平衡/偏移): 這個引腳與引腳5通常協同工作,用于外部失調電壓調整。通常,一個電位器的兩端分別連接到引腳5和引腳6,其中心抽頭連接到正電源軌(V+)或負電源軌(V-),具體取決于消除失調的方式。在許多通用應用中,如果對失調電壓不敏感,這些引腳可以保持浮空。
引腳7 (Output / 輸出): 這是運算放大器的輸出引腳。經過內部放大和處理后的信號從這個引腳輸出。它可以驅動后續的電路級,提供所需的電壓或電流。輸出電壓的范圍通常限制在電源軌之間,并且其最大輸出電流是有限的,設計時需要考慮負載阻抗。
引腳8 (V+ / VCC+ / Positive Power Supply / 正電源): 這個引腳連接到運算放大器的正電源軌。對于雙電源供電,這通常是正電壓(例如,+15V,+5V等)。對于單電源供電,這通常連接到所需的正電源電壓。與引腳4一樣,電源連接的正確性對器件的穩定性和性能至關重要。
功能特性詳解
TL081CP作為一款經典的JFET輸入運算放大器,其功能和特性使其適用于多種應用場景。理解這些特性有助于選擇合適的器件并優化電路設計。
1. JFET 輸入級
TL081CP最顯著的特點之一是其輸入級采用了結型場效應晶體管(JFET)。相較于傳統的雙極性結型晶體管(BJT)輸入級運算放大器,JFET輸入級提供了以下關鍵優勢:
高輸入阻抗: JFET的輸入阻抗非常高,通常在 1012Omega 數量級。這意味著運算放大器從信號源吸取的電流非常小,即輸入偏置電流極低(通常為幾十皮安nA)。這對于需要緩沖高阻抗信號源(如傳感器、光電二極管等)的應用至關重要,因為它可以最大限度地減少信號源上的負載效應,避免信號衰減或失真。
低輸入偏置電流: 與高輸入阻抗直接相關,極低的輸入偏置電流意味著輸入端流向或流出器件的電流極小。這對于長積分時間、采樣保持電路以及需要最小化輸入電流誤差的精密儀器是理想的。
快速壓擺率: JFET輸入級通常能夠提供比BJT輸入級更快的壓擺率(slew rate),TL081CP的典型壓擺率約為13V/μs。壓擺率表示運算放大器輸出電壓隨時間變化的速率,較高的壓擺率意味著器件能夠更快地響應輸入信號的快速變化,從而減少失真,尤其是在處理高頻信號或大信號擺幅時。
2. 寬增益帶寬積 (GBP)
TL081CP具有大約3MHz的增益帶寬積(GBP)。增益帶寬積是衡量運算放大器頻率響應能力的重要參數。它表示開環增益降至1(0dB)時的頻率。簡而言之,對于一個給定的增益,你可以在這個頻率范圍內使用它,或者在更高頻率下,增益會降低。
高頻應用: 3MHz的GBP意味著TL081CP可以用于許多音頻、數據采集和控制系統中的中低頻應用。例如,如果您需要10倍的電壓增益,那么該運放可以有效工作到300kHz(3MHz / 10)。
帶寬與增益的權衡: 這是一個固定的乘積。當您增加電路的增益時,可用的帶寬會相應減小。反之亦然。設計者需要根據所需的增益和頻率響應來選擇合適的運算放大器。
3. 低輸入失調電壓
盡管TL081CP是一款通用型運算放大器,但它通常具有相對較低的輸入失調電壓(Vos),通常在幾毫伏到十幾毫伏之間。輸入失調電壓是指當兩個輸入端電壓嚴格相等時,輸出端仍然存在的直流電壓。
影響: 失調電壓會在輸出端引入一個小的直流誤差,對于精密直流應用,這可能是一個問題。
失調調整: TL081CP提供了引腳5和引腳6用于外部失調調整。通過連接一個外部電位器,可以精確地調整輸入失調電壓,使其最小化或歸零。這對于需要高精度直流測量的儀器儀表、數據轉換器接口等應用非常有用。在不需要高精度的應用中,這些引腳通常可以保持不連接。
4. 寬電源電壓范圍
TL081CP通常可以在較寬的電源電壓范圍內工作,典型值為 pm5V 到 pm18V。這意味著它既可以使用相對較低的電源電壓(如微控制器系統中的 pm5V),也可以使用工業控制系統中常見的 pm15V 電源。
靈活性: 寬電源范圍提供了設計上的靈活性,使其能夠適應不同電源規范的系統。
單電源操作: 盡管TL081CP主要設計用于雙電源供電,但在某些應用中,它也可以配置為單電源供電。在這種情況下,通常將V-連接到地,并提供一個正電源電壓。然而,在單電源操作中,需要特別注意輸入共模電壓范圍和輸出擺幅限制,以確保信號不會被截斷。
5. 短路保護輸出
TL081CP的輸出級內置了短路保護功能。這意味著如果輸出端意外短路到地或電源軌,內部電路會限制輸出電流,從而保護運算放大器免受損壞。
可靠性: 這一功能提高了器件的魯棒性和可靠性,特別是在原型開發或可能發生意外短路的工業環境中。
限制: 盡管有短路保護,長時間的持續短路仍然可能導致器件發熱,甚至在極端情況下縮短壽命,因此在設計中應盡量避免輸出短路。
6. 輸入共模電壓范圍
輸入共模電壓范圍是指兩個輸入端可以同時相對于地變化的電壓范圍,同時保持運算放大器正常工作。對于TL081CP,其共模輸入范圍通常包括負電源軌,但不包括正電源軌。
重要性: 理解共模電壓范圍對于確保輸入信號不會超出器件的正常工作區域至關重要。如果輸入信號超出這個范圍,運算放大器可能會出現非線性行為、飽和或完全停止工作。
共模抑制比 (CMRR): 運算放大器還具有高共模抑制比(CMRR),這意味著它能有效地抑制同時出現在兩個輸入端的共模噪聲或干擾信號,只放大差分信號。這對于從嘈雜環境中提取微弱信號的應用非常重要。
7. 輸出擺幅限制
TL081CP的輸出電壓擺幅通常不能完全達到電源軌。它會比正電源軌低幾伏,比負電源軌高幾伏(或者比地高幾伏,如果使用單電源供電)。這被稱為**軌到軌(rail-to-rail)**能力。
非軌到軌: TL081CP不是軌到軌輸出運放。這意味著當輸出需要擺動到非常接近電源軌的電壓時,它可能無法達到。例如,如果使用 pm15V 供電,輸出可能只能擺動到大約 pm12V 到 pm13V 之間。
設計考慮: 在設計需要最大輸出擺幅的應用時,必須考慮到這一點。如果需要輸出擺幅非常接近電源軌,可能需要選擇專門的軌到軌運算放大器。
典型應用
TL081CP由于其高性能和多功能性,被廣泛應用于各種模擬電路中:
高阻抗傳感器接口: 能夠直接連接高阻抗信號源,如pH探頭、光電二極管、壓電傳感器等,而不會對其造成負載效應。
音頻放大器和前置放大器: 在音頻設備中用作信號緩沖、放大和濾波,其低噪聲和高帶寬特性使其適用于高質量音頻應用。
有源濾波器: 用于構建各種有源濾波器(低通、高通、帶通、帶阻),在信號處理中進行頻率選擇。
緩沖器和隔離器: 作為電壓跟隨器(單位增益緩沖器),提供高輸入阻抗和低輸出阻抗,用于隔離電路級或驅動低阻抗負載。
采樣保持電路: 其低偏置電流對于保持電容上的電荷非常有效,是采樣保持電路的理想選擇。
比較器: 雖然不是專用的比較器,但在某些應用中,TL081CP可以作為電壓比較器使用,盡管其速度和遲滯特性可能不如專用比較器。
儀器儀表: 在各種測量和測試設備中,用于精密信號放大和處理。
使用注意事項
為了確保TL081CP在電路中穩定可靠地工作,需要注意以下幾點:
電源去耦: 在TL081CP的電源引腳(V+和V-)附近并聯一個0.1μF的陶瓷電容到地,可以有效地去耦電源噪聲,防止高頻振蕩和改善穩定性。
輸入保護: 盡管JFET輸入具有一定的ESD(靜電放電)保護,但仍建議在輸入端增加額外的保護措施,例如限流電阻或齊納二極管,以防止過壓或ESD損壞。
避免輸入電壓超過電源軌: 輸入電壓絕不能超過供電軌電壓。即使TL081CP具有一些內部保護二極管,持續的過壓輸入仍然可能導致器件損壞。
反饋回路設計: 確保負反饋回路正確連接以實現所需的增益和穩定性。在某些高增益或高頻應用中,可能需要增加小電容或電阻來改善相位裕度,防止振蕩。
負載限制: 了解運算放大器的最大輸出電流能力。如果驅動的負載需要更大電流,則可能需要額外的電流緩沖級。
熱管理: 在高功率耗散或高溫環境中,應考慮TL081CP的功耗,并確保提供足夠的散熱,以防止過熱。
失調調整: 如果應用對直流精度要求極高,務必使用外部電位器進行失調電壓調整。
總結
TL081CP是一款功能強大、應用廣泛的JFET輸入運算放大器,以其高輸入阻抗、低偏置電流和相對較高的速度而聞名。理解其8引腳PDIP封裝的引腳功能和各項電氣特性,是成功設計和實現各種模擬電路的基礎。從簡單的緩沖器到復雜的有源濾波器,TL081CP都能提供可靠的性能,使其成為工程師工具箱中不可或缺的組件。盡管現代有更先進的運算放大器,TL081CP因其成本效益和成熟的性能,在許多應用中仍然是首選。
