芯伯樂XBLW GT712選型及應用設計指南

　　在電子工程領域，精準的電流測量對于眾多電路設計與系統監控至關重要。芯伯樂推出的XBLW GT712電流傳感器以其獨特的優勢，成為工程師在諸多應用中的首選工具。本文將深入剖析XBLW GT712的工作原理、性能特點以及應用要點，為工程師提供詳實且專業的參考信息，助力大家更好地理解和運用這一關鍵元件。

　　一、工作原理剖析

　　XBLW GT712基于霍爾效應原理設計。當被測電流流經傳感器內部的導線時，會在其周圍產生磁場。傳感器中的霍爾元件置于該磁場中，依據霍爾效應，磁場會作用于霍爾元件的半導體材料，使材料內的電荷載流子發生偏移，進而在霍爾元件的輸出端產生霍爾電壓。這一電壓與磁場強度緊密相關，而磁場強度又與被測電流呈線性關系，從而實現對電流大小的精確測量。

　　為了增強磁場感應效果并確保測量精度，XBLW GT712 內部采用磁性材料制成的磁芯。被測電流導線穿過磁芯的氣隙，磁芯將磁場集中并引導至霍爾元件附近，使得霍爾元件能夠更高效地檢測磁場變化，進而提升測量靈敏度。同時，傳感器還內置信號處理電路，對霍爾元件產生的微弱電壓信號進行放大、濾波與調制，使其輸出的電壓信號更加穩定、準確，更適合后續的電路讀取與處理。

　　二、使用方法

　　1.     引腳介紹

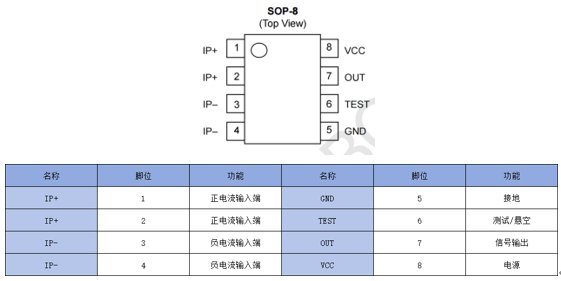

　　XBLW GT712主要引腳包括待測電流輸入輸出端（IP+、IP-）、接地端（GND）、電源端（VCC）、輸出電壓端（VOUT）。使用時，IP+和IP-分別接被測電流的正負端，GND接地，VCC接5V電源，VOUT接ADC采集芯片模擬輸入引腳用于讀取電壓信號。XBLW GT712利用霍爾效應實現非接觸式電流檢測，隔離電壓可達2500V。通過測量輸出電壓并依據芯片的靈敏度和零點電壓計算電流值。當芯片內部沒有電流流過且供電5V時，此時GT712輸出零點電壓為1/2VCC即2.5V，在此基礎上每增加1A電流相應輸出電壓會增加185mV/100mV/66.7mV（根據不同量程版本）。

　　三、性能特點

　　1.多種量程選擇 ：XBLW GT712提供5A、20A、30A等不同量程的型號，滿足工程師在各類應用中的多樣化需求。185mV/A，100mV/A，66.7mV/A多種不同靈敏度選擇，無論是小型電子設備中的低電流檢測，還是工業電力系統中的較大電流監控，都能精準適配，確保測量范圍覆蓋廣泛且精準。

　　2. 高線性度 ：其輸出電壓與被測電流之間展現出良好的線性關系，線性誤差僅為0.4%，在整個量程范圍內，線性誤差極小，能夠精確反映電流的實際變化情況，為工程師在電路設計與分析中的數據準確性提供了堅實保障，使得電流測量結果更具可信度，便于后續的電路調試與優化。

　　3. 快速響應能力 ：具備快速的響應速度，典型響應時間為4us，能夠在短時間內對電流變化做出準確反應。確保能夠?qū)崟r(shí)監測電流的快速波動，及時發現電路中的異常情況并進行處理，確保系統穩定運行。120kHz帶寬也使得XBLW GT712可以捕捉和響應較高頻率的電流變化。

　　4. 隔離特性優良 ：實現了原邊電路（被測電流電路）與副邊電路（信號輸出電路）的高隔離度，隔離電壓高達2500V，有效避免了高壓、大電流電路對信號處理電路的干擾，保障了測量系統的安全性和穩定性，無需擔心信號傳輸過程中的相互干擾問題。

　　四、典型原理圖及應用

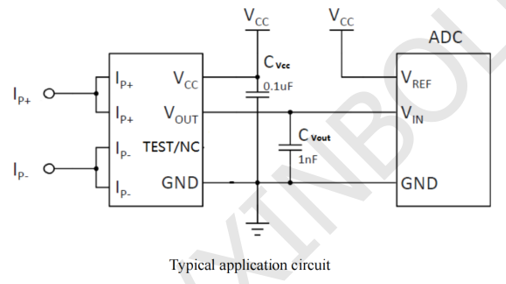

　　GT712的典型應用電路在VCC和GND之間需加一個濾波電容CVcc，同時在輸出和GND之間還需要增加一個濾波電容CVout。在被測電流的輸入端，1號和2號引腳被短接在一起作為被測電流的輸入端，而3號和4號引腳被短接在一起作為被測電流的輸出端。傳感器的模擬輸出信號與被測的交流/直流電流完全成比例。

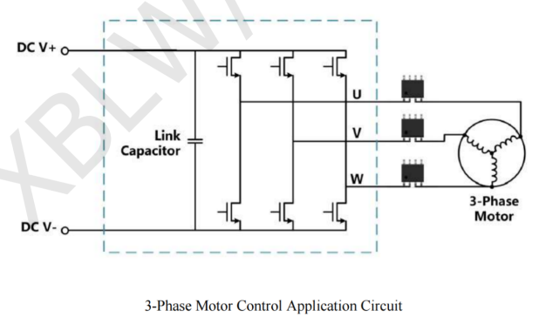

　　該圖展示了基于 XBLW GT712 的三相電機電流檢測電路。將 XBLW GT712 串聯至需檢測電流的支路，配合外接 ADC 采集輸出電壓，即可精準讀取電流值，實現電機的精確控制與過流保護，避免電機因電流過大而損壞。

　　在客戶實際使用中，客戶選用的ADC采集芯片可能會出現最大電壓無法采集4.5V電壓的情況（滿量程最大輸出電壓），此時可以使用電阻分壓的方式將電壓降至可采集范圍內，但是需要結合算法進行計算，電路如下圖：

　　此時，ADC_OUT采集電壓為ADC_OUT=GT712_DC * R2 / ( R1+R2 ) = GT712_DC * 0.34。此時電壓為原電壓的0.34倍，滿足了對于ADC采集芯片3.3V的電壓需求。在計算電流時，

　　采集電流 = (GT712_DC - 0.5VCC) / Sensitivity

　　= [(ADC_OUT / 0.34) - 0.5VCC] /Sensitivity

　　D1二極管是鉗位二極管，防止有意外高電壓進入檢測電路，燒壞后級電路，當有負壓時通過左側端二極管導通鉗位電壓為-0.3V。當有意外正高電壓進入時，右側二極管搭配R5電阻組成鉗位電路，鉗位電壓為3.3+0.3V，額外的電壓由R5承擔。分壓電阻的選擇需要根據項目情況選擇合適的精度。

　　五、客戶其他問題

　　1.     芯片用在三相電機上采集電流在啟動瞬間電流會大于芯片量程會不會損壞芯片。

　　答：不會，XBLW GT712在開發設計時已經考慮了這一點，芯片浪涌電流最大可承受100A。

　　2.     芯片是直接串聯進入電路？

　　答：是的，只需像電流表測量電流一樣將P+、P-串聯進入電路中即可后給GT712芯片供電即可正常輸出電壓。

　　3.     GT712輸出后的電壓怎么轉換成電流。

　　答：輸出后的電壓需要用ADC采集，采集后的電壓根據公式 (GT712_DC - 0.5VCC) / Sensitivity即可計算出電流（GT712_DC為GT712輸出電壓）。

　　4.     GT712輸出電壓滿量程最大4.5V左右，ADC采集只能最大采集3.3V電壓怎么辦？

　　答：利用電阻進行分壓后采集，最后用公式算法算出電流值，注意電阻精度選擇，詳細可看上文典型原理圖及應用。

　　六、應用要點指南

　　1. 電路布局優化 ：在設計電路板時，應將 XBLW GT712 盡量靠近被測電流的源頭，減少導線長度，以降低線路阻抗和感應噪聲對測量結果的影響。同時，注意信號輸出線的布線，避免與大電流、高壓線平行或交叉，減少電磁干擾，確保輸出信號的純凈度，為后續的信號處理提供高質量的原始數據。

　　2. 濾波處理應用 ：由于實際電路環境復雜，可能存在各種電磁干擾，導致 XBLW GT712 輸出信號中夾雜噪聲。工程師可在傳感器的輸出端接入適當?shù)臑V波電路，如低通濾波器，根據具體應用場景選擇合適的濾波參數，濾除高頻噪聲信號，提升測量數據的準確性。

　　3. 由于霍爾元件位于芯片中心下方，芯片的這一區域應盡量避免走線和信號干擾。如果要更好地防止外部干擾，建議在設備封裝上添加一個表面貼裝的磁合金屏蔽。同時，為了確保屏蔽的有效性，避免影響引腳的連接，在集成電路引腳附近應將屏蔽層留出適當?shù)目臻g。這樣可以在不干擾正常連接的前提下，最大限度地減少外部磁場對霍爾元件的干擾。

　　在電子工程領域，精準的電流監測與控制技術始終是提升系統性能與可靠性的關鍵。芯伯樂 XBLW GT712 電流傳感器，憑借其卓越的性能和精妙的設計，為工程師們提供了一個強大的工具，這不僅提高了測量的精度，還簡化了系統設計的復雜性。GT712 以其高帶寬、快速響應時間以及優異的線性度，確保了電流監測的實時性和準確性，為工程師們?cè)谠O(shè)計中提供了極大的便利，這不僅有助于推動電子工程領域的發展，也為工程師們提供了更多實現技術突破的機會。
