插件工字電感和共模電感是電子電路中常用的兩種電感元件，雖然它們都屬于電感器，但在結構、工作原理、應用場景等方面存在顯著差異。以下是兩者的詳細對比與分析：

一、結構差異

1. 插件工字電感

• 外形特征：

• 形狀類似“工”字，通常由磁芯（如鐵氧體或鐵粉芯）和繞組組成，繞組直接繞制在磁芯的柱狀部分，兩端有引腳用于焊接。

• 磁芯類型：

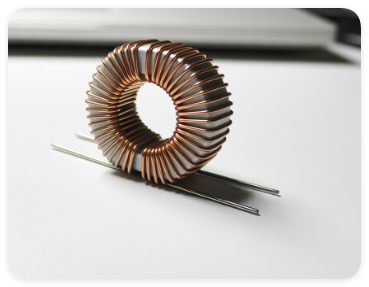

• 常用磁芯包括環形、E型、工字型等，工字電感因磁芯形狀而得名。

• 繞組結構：

• 單繞組或雙繞組（如自耦變壓器形式），繞組通常為單層或多層密繞。

2. 共模電感

• 外形特征：

• 通常為雙繞組結構，兩個繞組對稱繞制在同一個磁環上，繞組方向相反（同名端相反）。

• 磁芯類型：

• 常用高磁導率磁環（如鐵氧體磁環），形狀多為環形或方形。

• 繞組結構：

• 雙繞組獨立繞制，繞組間通過磁芯耦合，但電氣上隔離。

二、工作原理差異

1. 插件工字電感

• 工作原理：

• 儲能：在開關電源中儲存能量，平滑輸出電壓。

• 濾波：抑制高頻干擾（如EMI濾波）。

• 扼流：阻止高頻信號通過，允許直流或低頻信號通過。

• 利用磁芯和繞組的電感特性，對交流信號產生阻抗，抑制高頻噪聲或濾波。

• 主要作用：

• 電感特性：

• 電感量通常較大（μH至mH級），適用于低頻或中頻應用。

2. 共模電感

• 工作原理：

• 抑制共模干擾：如電源線上的電磁干擾（EMI）、射頻干擾（RFI）等。

• 保護電路：防止外部噪聲進入電路，或內部噪聲干擾外部設備。

• 利用雙繞組的對稱結構，對共模噪聲（即兩個繞組中同向的噪聲）產生高阻抗，而對差模信號（即兩個繞組中反向的信號）阻抗較低。

• 主要作用：

• 電感特性：

• 共模電感量通常較大（mH級），但對差模信號的電感量較小。

三、應用場景差異

1. 插件工字電感

• 典型應用：

• 開關電源：作為儲能電感或濾波電感，平滑輸出電壓。

• DC-DC轉換器：在降壓（Buck）、升壓（Boost）電路中儲存能量。

• 信號濾波：抑制高頻噪聲，保護敏感電路。

• 示例：

• 在手機充電器中，工字電感用于濾波和儲能。

2. 共模電感

• 典型應用：

• 電源濾波：在電源輸入端抑制共模噪聲，滿足EMC標準。

• 信號線濾波：在USB、HDMI等信號線上抑制干擾。

• 電機驅動：抑制電機產生的共模噪聲。

• 示例：

• 在電腦電源輸入端，共模電感用于抑制電網噪聲。

四、性能參數對比

五、設計注意事項

1. 插件工字電感

• 電感量選擇：

• 根據電路需求選擇合適的電感量，過大可能導致飽和，過小則濾波效果不佳。

• 電流額定值：

• 確保電感的飽和電流（Isat）和溫升電流（Irms）滿足電路要求。

• 磁芯損耗：

• 高頻應用中需考慮磁芯損耗，選擇低損耗磁芯材料。

2. 共模電感

• 共模阻抗：

• 根據噪聲頻率選擇合適的共模阻抗，通常在100Ω至1kΩ之間。

• 差模泄漏：

• 共模電感對差模信號的阻抗應盡可能低，避免影響信號傳輸。

• 磁芯飽和：

• 共模電感需能承受瞬態大電流，避免磁芯飽和導致性能下降。

六、總結與選擇建議

1. 插件工字電感：

• 適用場景：需要儲能、濾波或扼流的低頻/中頻電路。

• 選型關鍵：電感量、電流額定值、磁芯材料。

2. 共模電感：

• 適用場景：需要抑制共模噪聲的高頻電路，如電源濾波、信號線濾波。

• 選型關鍵：共模阻抗、差模泄漏、磁芯飽和電流。

3. 直接對比結論：

• 結構差異：工字電感為單繞組或雙繞組，共模電感為對稱雙繞組。

• 功能差異：工字電感主要用于儲能和濾波，共模電感主要用于抑制共模噪聲。

• 應用差異：工字電感適用于電源和信號調理，共模電感適用于EMC防護。

通過明確兩者的差異，可以更準確地選擇適合電路需求的電感元件，從而提高電路性能和可靠性。
