INA141中文資料詳細介紹

一、產品概述

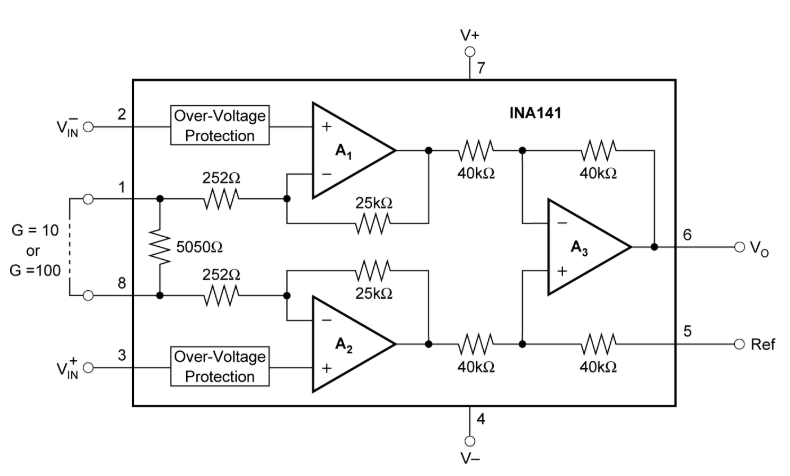

INA141是一款由德州儀器（TI）生產的低功耗、高精度儀表放大器，專為需要高精度信號調理的應用設計。其核心優勢在于極低的失調電壓、低溫漂、高共模抑制比（CMRR）以及靈活的增益設置，使其成為工業測量、醫療設備、數據采集系統等領域的理想選擇。該器件采用三級運算放大器架構，通過激光微調技術實現關鍵參數的精確校準，確保在寬溫度范圍內保持高性能。

INA141支持兩種固定增益模式（G=10或G=100），用戶無需外部電阻即可通過引腳配置實現增益切換，簡化了電路設計并降低了系統成本。其寬電源電壓范圍（±2.25V至±18V）和低靜態電流（750μA）使其特別適合電池供電或對功耗敏感的應用場景。此外，INA141內置輸入過壓保護電路，可承受±40V的瞬態電壓而不損壞，進一步提升了系統的可靠性。

二、核心特性詳解

1. 極低失調電壓與漂移
   INA141的失調電壓最大值為50μV（典型值更低），且溫度漂移僅為0.5μV/°C。這一特性使其在微弱信號檢測中表現優異，例如在熱電偶或RTD傳感器信號放大中，可有效避免因失調電壓導致的測量誤差。激光微調技術確保了芯片間參數的一致性，適用于批量生產的高精度設備。

2. 高共模抑制比（CMRR）
   在增益為100時，INA141的CMRR達到117dB（典型值），可有效抑制共模干擾信號，如電源噪聲或電磁干擾。這一特性在工業現場或醫療設備中尤為重要，因為這些環境通常存在較強的電磁干擾。高CMRR確保了信號的純凈度，提升了系統的抗干擾能力。

3. 低輸入偏置電流
   INA141的輸入偏置電流最大值為5nA，適用于高阻抗信號源的放大，如壓電傳感器或光電二極管。低輸入偏置電流可減少信號源的負載效應，避免信號衰減，從而保證測量精度。

4. 寬電源電壓范圍與低功耗
   INA141支持±2.25V至±18V的電源電壓，靜態電流僅為750μA。這一特性使其在電池供電設備中具有顯著優勢，例如便攜式醫療監測儀或無線傳感器節點。低功耗設計延長了設備的續航時間，同時寬電源電壓范圍提供了更大的設計靈活性。

5. 輸入過壓保護
   INA141內置±40V的輸入過壓保護電路，可防止因誤操作或瞬態電壓導致的芯片損壞。這一特性在工業應用中尤為重要，因為現場環境可能存在電壓尖峰或靜電放電（ESD）風險。

6. 靈活的增益設置
   通過簡單的引腳連接，用戶可在G=10或G=100之間切換增益，無需外部電阻。這一設計簡化了電路板布局，減少了元件數量，并降低了因電阻精度或溫度漂移導致的增益誤差。

三、應用場景分析

1. 工業測量與控制
   INA141在工業自動化中廣泛應用于壓力傳感器、溫度傳感器和應變計的信號調理。例如，在壓力變送器中，INA141可將微弱的傳感器信號放大至適合ADC處理的電壓范圍，同時抑制共模噪聲和電源干擾。其高精度和低溫漂特性確保了長期測量的穩定性。

2. 醫療設備
   在心電圖（ECG）或腦電圖（EEG）監測設備中，INA141用于放大生物電信號。其低失調電壓和低噪聲特性可有效提取微弱的生物電信號，而高CMRR則抑制了電源線上的50/60Hz工頻干擾。此外，低功耗設計使其適用于便攜式醫療設備。

3. 數據采集系統
   INA141在多通道數據采集系統中用于信號調理，例如環境監測或工業過程控制。其寬電源電壓范圍和低靜態電流使其適合分布式傳感器網絡，而輸入過壓保護則提高了系統的可靠性。

4. 熱電偶與RTD傳感器放大
   在溫度測量中，INA141可直接連接熱電偶或RTD傳感器，將微弱的溫度信號放大并轉換為適合ADC處理的電壓。其低溫漂特性減少了因環境溫度變化導致的測量誤差，而高精度增益則確保了溫度測量的準確性。

四、電氣參數與性能指標

1. 供電電壓與電流

• 電源電壓范圍：±2.25V至±18V

• 靜態電流：750μA（典型值）

• 供電電流：隨負載變化，但整體功耗極低

2. 增益與精度

• 固定增益：G=10或G=100

• 增益誤差：±0.05%（G=10時）

• 增益非線性度：0.002%（典型值）

3. 噪聲與帶寬

• 輸入噪聲電壓密度：8nV/√Hz（1kHz時）

• 帶寬：1MHz（G=10時），200kHz（G=100時）

• 壓擺率：4V/μs

4. 輸入與輸出特性

• 輸入共模范圍：±13V（典型值）

• 輸出擺幅：接近電源軌（典型值±0.9V）

• 輸入阻抗：高阻抗（由內部電路決定）

5. 環境適應性

• 工作溫度范圍：-40°C至+85°C

• 存儲溫度范圍：-55°C至+150°C

• 封裝類型：8引腳SOIC或DIP

五、封裝與引腳功能
INA141提供兩種封裝形式：8引腳SOIC（表面貼裝）和8引腳DIP（雙列直插）。兩種封裝的引腳功能完全一致，便于用戶根據PCB設計需求選擇。

引腳功能說明

1. V+：正電源電壓

2. V-：負電源電壓

3. VIN+：正相輸入端

4. VIN-：反相輸入端

5. REF：參考電壓輸出（用于調整輸出電壓偏置）

6. G=10或G=100選擇引腳：通過連接至V+或V-選擇增益

7. VO：輸出端

8. NC/GND：未連接引腳或接地（根據封裝不同）

六、設計注意事項

1. 電源去耦
   為減少電源噪聲對放大器性能的影響，建議在電源引腳附近添加0.1μF和10μF的陶瓷電容進行去耦。電容應盡可能靠近芯片引腳，并采用短而寬的走線。

2. 輸入保護
   盡管INA141內置輸入過壓保護，但在高風險應用中仍建議添加外部保護電路，如TVS二極管或限流電阻，以進一步增強可靠性。

3. 布局與布線

• 輸入信號走線應盡可能短，并遠離高噪聲信號（如數字信號或電源線）。

• 輸出信號走線應避免與輸入信號交叉，以減少串擾。

• 參考電壓引腳（REF）應通過低阻抗路徑連接至系統參考地。

4. 增益選擇
   在切換增益時，應確保G=10或G=100選擇引腳的連接穩定，避免因接觸不良導致的增益誤差。

5. 溫度影響
   盡管INA141具有低溫漂特性，但在極端溫度環境下仍需進行溫度補償測試，以確保系統滿足精度要求。

七、典型應用電路

1. 熱電偶信號調理電路
   熱電偶輸出信號通常為毫伏級，且存在冷端補償需求。INA141可將熱電偶信號放大至適合ADC處理的電壓范圍，同時通過REF引腳調整輸出偏置以適應單電源供電的ADC。

2. RTD傳感器放大電路
   RTD傳感器輸出電阻隨溫度變化，需通過恒流源激勵并轉換為電壓信號。INA141可放大該電壓信號，并通過高CMRR抑制激勵電流產生的共模電壓。

3. 橋式傳感器放大電路
   在應變計或壓力傳感器橋路中，INA141可直接連接橋路輸出，放大微弱的差分信號并抑制共模噪聲。其高精度增益和低溫漂特性確保了測量的準確性。

八、與其他器件的對比

1. 與INA128/INA129的對比
   INA128/INA129是TI的另一款經典儀表放大器，但INA141在功耗、增益精度和輸入保護方面更具優勢。例如，INA141的靜態電流比INA128低約30%，且支持更高的共模抑制比。

2. 與AD620的對比
   AD620是ADI公司的同類產品，但INA141在輸入偏置電流和溫度漂移方面表現更優。此外，INA141的增益設置無需外部電阻，簡化了電路設計。

3. 與分立元件方案的對比
   相比分立元件搭建的儀表放大器，INA141具有更高的集成度、更小的體積和更低的成本。其激光微調技術確保了參數的一致性，避免了分立元件因參數離散性導致的性能波動。

九、選型與采購指南

1. 型號選擇

• INA141U：SOIC-8封裝，適合表面貼裝工藝。

• INA141P：DIP-8封裝，適合手工焊接或原型開發。

2. 供應商選擇
   INA141可通過TI官方渠道或授權分銷商（如Digi-Key、Mouser、Arrow等）采購。建議選擇信譽良好的供應商以確保正品和及時交付。

3. 價格與庫存
   INA141的單價通常在幾美元至十幾美元之間，具體價格取決于采購數量和封裝類型。建議批量采購以降低單位成本。

十、總結
INA141是一款集低功耗、高精度和高可靠性于一體的儀表放大器，適用于工業測量、醫療設備、數據采集系統等眾多領域。其極低的失調電壓、低溫漂、高共模抑制比以及靈活的增益設置使其在同類產品中脫穎而出。通過合理的設計和布局，INA141可充分發揮其性能優勢，為用戶提供穩定、精確的信號調理解決方案。無論是對于追求高性能的專業工程師，還是對于注重成本效益的系統設計師，INA141都是一個值得信賴的選擇
