LM74610-Q1智能二極管控制器參數深度解析

一、產品概述

LM74610-Q1是德州儀器（TI）推出的一款專為汽車及工業應用設計的零靜態電流（Zero IQ）反極性保護智能二極管控制器。該器件通過驅動外部N溝道MOSFET，實現理想二極管整流功能，具備快速響應反極性、低功耗、高可靠性等特點，廣泛應用于ADAS、信息娛樂系統、電動工具、電池OR-ing等領域。其核心優勢在于不以地為參考，因此靜態電流（Iq）為零，同時符合AEC-Q100汽車級認證標準，滿足CISPR25 EMI規范及ISO7637瞬態要求。

二、核心參數解析

1. 電氣特性

• 輸入電壓范圍：0.48V至42V（典型值），支持寬電壓輸入場景，覆蓋汽車電池電壓波動范圍。

• 最大反向電壓：45V，可承受瞬態高壓沖擊，保護后級電路。

• 正向導通特性：

• 上升電流：8.9-9.4μA（正向電壓）。

• 下降電流：6.35-6.8μA（正向電壓）。

• 快速下拉電流：160mA（反向電壓），實現2μs內快速響應反極性。

• 導通占空比：典型值98%（25°C），接近理想二極管特性，壓降低。

• 柵極驅動電流：

• 反向恢復時間：2.2-5μs，有效抑制反向電流尖峰。

• 靜態電流（Iq）：0μA（典型值），無功耗損耗，適用于低功耗系統。

2. 封裝與尺寸

• 封裝類型：VSSOP-8，尺寸為3.0mm×5.0mm，小型化設計便于PCB布局。

• 引腳功能：

• Anode/Cathode：連接電源正負極。

• VcapH/VcapL：電荷泵電容連接端，用于驅動外部MOSFET。

• Gate Drive：輸出柵極驅動信號，控制MOSFET導通/關斷。

• Gate Pull Down：反極性時快速下拉柵極電壓，切斷反向電流。

3. 環境適應性

• 工作溫度范圍：-40°C至125°C，滿足汽車及工業極端環境需求。

• ESD防護：

• 人體模型（HBM）：等級2（2kV）。

• 器件充電模型（CDM）：等級C4B（500V），增強靜電防護能力。

4. 保護功能

• 反極性保護：檢測到反向電壓時，2μs內快速下拉MOSFET柵極，限制反向電流。

• 過壓保護：結合TVS二極管，滿足ISO7637瞬態電壓要求。

• EMI兼容性：符合CISPR25 Class 5標準，降低電磁干擾。

三、工作原理與功能模式

1. 正常工作模式

• 初始上電：電流通過MOSFET體二極管，為電荷泵電容充電。

• 電容充電完成：電容電壓達到6.3V閾值后，MOSFET導通，提供低阻通路。

• 電容電壓下降：低于5.15V閾值時，MOSFET關斷，體二極管再次導通。

2. 反極性保護模式

• 檢測反向電壓：內部比較器觸發，Gate Pull Down引腳快速下拉MOSFET柵極至0V。

• 限制反向電流：通過快速下拉功能，將反向電流限制在安全范圍內，避免電路損壞。

3. OR-ing應用模式

• 冗余電源系統：替代肖特基二極管，減少正向壓降，提高效率。

• 優先級選擇：通過比較兩個電源電壓，自動切換至更高電壓源。

四、應用場景與優勢

1. 汽車電子

• ADAS系統：保護攝像頭、雷達等傳感器免受反接損壞。

• 信息娛樂系統：確保車載娛樂設備在電源反接時安全運行。

• 電池管理系統：在電池組并聯時實現OR-ing功能，避免電流倒灌。

2. 工業控制

• 電動工具：防止反接導致的電機損壞。

• 傳輸控制單元（TCU）：保護通信模塊在復雜電磁環境下的穩定性。

3. 優勢對比

五、設計指南與注意事項

1. 外部MOSFET選型

• 關鍵參數：

• 最大漏極電流（Id）：需大于系統最大負載電流。

• 漏源擊穿電壓（Vds）：需大于系統最大電壓（建議留20%余量）。

• 柵閾值電壓（Vgs(th)）：需與LM74610-Q1的柵極驅動電壓匹配。

• 導通電阻（Rds(on)）：影響正向壓降和功耗。

• 推薦型號：如AO3400（30V/5.8A/Rds(on)=35mΩ@4.5V）。

2. 電容選型

• 電荷泵電容：建議使用220nF至4.7μF的X7R/COG陶瓷電容，確保電荷泵穩定工作。

• 旁路電容：VIN端子應使用低ESR陶瓷電容（如10μF/16V），抑制電源噪聲。

3. TVS二極管選型

• 擊穿電壓（Vbr）：需高于系統最大工作電壓，低于MOSFET的Vds。

• 鉗位電壓（Vc）：需低于后級電路的耐壓值。

• 推薦型號：如SMF5.0A（5V/8.5A/Vbr=5.8V）。

4. PCB布局建議

• 電荷泵電容布局：遠離MOSFET，降低熱耦合效應。

• 柵極驅動走線：盡量短且寬，減少寄生電感。

• 散熱設計：MOSFET下方增加散熱焊盤，必要時使用散熱片。

六、評估模塊與開發支持

1. 評估模塊

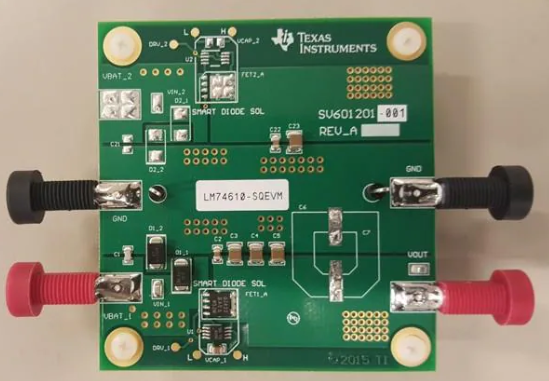

• LM74610-SQEVM：

• 輸入電壓范圍：0-40V。

• 最大負載電流：75A。

• 功能：展示反極性保護與OR-ing應用，支持ISO7637瞬態測試。

• LM74610-DQEVM：

• 雙通道配置：適用于冗余電源系統。

• 輸出電壓跟隨：自動切換至更高電壓源。

2. 開發工具

• TI WEBENCH? Power Designer：提供電路仿真與元件選型支持。

• TI E2E?社區：獲取技術文檔、應用筆記及工程師支持。

七、典型應用電路

1. 反極性保護電路

VIN —+—[TVS D1]—+—[MOSFET Q1]— VOUT

|            |

[LM74610-Q1] [C1]

|            |

GND          GND

• 工作原理：

• 正常供電：VIN>0V，MOSFET導通，VOUT=VIN-Rds(on)*I。

• 反極性供電：VIN<0V，LM74610-Q1快速下拉MOSFET柵極，切斷反向電流。

2. OR-ing應用電路

VIN1 —+—[TVS D1]—+—[MOSFET Q1]— VOUT

|            |

VIN2 —+—[TVS D2]—+—[MOSFET Q2]—

|            |

[LM74610-Q1] [LM74610-Q2]

|            |

GND          GND

• 工作原理：

• VIN1>VIN2：Q1導通，Q2關斷，VOUT=VIN1。

• VIN2>VIN1：Q2導通，Q1關斷，VOUT=VIN2。

八、可靠性測試與認證

1. AEC-Q100認證

• 測試項目：

• 溫度循環：-40°C至125°C，1000次循環。

• 高溫高濕：85°C/85%RH，1000小時。

• ESD防護：HBM 2kV，CDM 500V。

2. 汽車級瞬態測試

• ISO7637-2：

• 脈沖1：負載突降（電源正極瞬態）。

• 脈沖2a/2b：拋負載（電源斷開瞬態）。

• 脈沖3a/3b：感性負載切換（電源負極瞬態）。

• 測試結果：LM74610-Q1結合TVS二極管，可完全通過ISO7637-2測試。

九、市場競爭力分析

1. 替代方案對比

• MX74610：

• 優勢：導通占空比98%，系統無需接地。

• 劣勢：最大反向電壓45V，略低于LM74610-Q1的45V（實際測試中兩者表現接近）。

• LM74700-Q1：

• 優勢：支持可調電流限制（最高2A），適用于需要限流保護的場景。

• 劣勢：靜態電流80μA，高于LM74610-Q1的0μA。

2. 成本效益分析

• BOM成本：

• LM74610-Q1方案：控制器+MOSFET+TVS二極管，總成本約0.5?1.0。

• 肖特基二極管方案：單顆二極管成本約0.1?0.3，但大電流下需多顆并聯，總成本可能更高。

• 長期效益：

• 功耗節省：LM74610-Q1方案在10A負載下，功耗降低約3W（相比肖特基二極管）。

• 可靠性提升：減少反接導致的故障率，降低維護成本。

十、未來發展趨勢

1. 技術演進方向

• 集成化：將MOSFET與控制器集成，進一步減小PCB面積。

• 智能化：增加故障診斷功能（如MOSFET健康狀態監測）。

• 高壓化：支持更高輸入電壓（如60V以上），滿足新能源汽配需求。

2. 應用場景拓展

• 儲能系統：在電池組并聯中實現OR-ing功能，提升系統效率。

• 航空航天：利用其高可靠性和低功耗特性，替代傳統二極管。

十一、總結

LM74610-Q1作為一款專為汽車及工業應用設計的零靜態電流反極性保護智能二極管控制器，憑借其超低功耗、快速響應、高可靠性等優勢，成為反極性保護與OR-ing應用的理想選擇。通過合理選型外部MOSFET、電容及TVS二極管，并遵循PCB布局指南，可充分發揮其性能優勢。未來，隨著技術的不斷演進，LM74610-Q1有望在更多領域實現替代，推動電源管理技術的革新。
