原標題：繼電器的作用是什么？繼電器都有哪些類型

繼電器是一種利用小電流或低電壓信號控制大電流或高電壓電路通斷的自動開關元件，在電路中起到隔離、控制、保護和自動化的關鍵作用。以下是詳細說明：

一、繼電器的主要作用

1. 電氣隔離

• 通過電磁感應或固態技術，將控制電路（低電壓/小電流）與被控電路（高電壓/大電流）物理隔離，避免強電對弱電系統的干擾或損壞。

• 應用場景：PLC控制高壓電機、工業自動化設備。

2. 以小控大

• 用微弱信號（如傳感器輸出、單片機指令）控制大功率負載（如接觸器、電磁閥），實現弱電對強電的精準控制。

• 示例：用5V直流信號控制220V交流電機啟停。

3. 多路控制與邏輯組合

• 通過多個繼電器的組合，實現復雜的邏輯控制（如與、或、非、延時等），替代傳統機械開關。

• 應用：自動生產線、電梯控制系統。

4. 電路保護

• 檢測過流、過壓、欠壓等異常信號，通過繼電器切斷電路，防止設備損壞。

• 示例：熱繼電器保護電機過載。

5. 遠程控制與自動化

• 結合通信模塊（如Wi-Fi、4G），實現遠程監控和自動控制，提升系統智能化水平。

• 應用：智能家居、遠程電力調度。

二、繼電器的類型及特點

根據工作原理和結構，繼電器可分為以下主要類型：

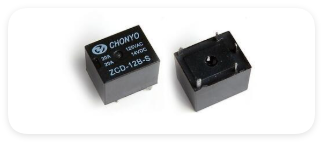

1. 電磁繼電器（Electromagnetic Relay）

• 原理：通過電磁鐵通電產生磁場，吸引銜鐵動作，帶動觸點閉合或斷開。

• 特點：

• 結構簡單、成本低、觸點容量大（可達數百安培）。

• 響應時間較長（10ms~100ms），存在機械磨損。

• 分類：

• 極化繼電器：觸點狀態與電流方向相關。

• 磁保持繼電器：斷電后保持狀態，需反向脈沖復位。

• 通用型：單刀單擲（SPST）、單刀雙擲（SPDT）、雙刀雙擲（DPDT）。

• 特殊型：

• 應用：家電控制、汽車電路、工業設備。

2. 固態繼電器（Solid State Relay, SSR）

• 原理：利用光耦合器或可控硅實現無觸點開關，通過半導體器件導通/截止控制電路。

• 特點：

• 無機械觸點，壽命長（可達10?次操作）、響應快（μs級）。

• 抗干擾能力強，但導通壓降大（1~2V）、成本較高。

• 分類：

• 直流控制交流型（DC-AC）：輸入直流信號，輸出交流負載。

• 交流控制交流型（AC-AC）：輸入交流信號，輸出交流負載。

• 隨機導通型：零電壓導通，減少電磁干擾。

• 應用：精密儀器、醫療設備、LED照明。

3. 時間繼電器（Time Delay Relay）

• 原理：在輸入信號觸發后，通過機械或電子延時機構延遲觸點動作。

• 特點：

• 延時精度高（±1%），可設定通電延時或斷電延時。

• 分為機械式（氣囊、鐘表機構）和電子式（RC電路、單片機）。

• 應用：電機軟啟動、自動門控制、定時灌溉系統。

4. 熱繼電器（Thermal Relay）

• 原理：利用雙金屬片受熱彎曲的特性，檢測電流過載并切斷電路。

• 特點：

• 反時限特性（過載電流越大，動作時間越短）。

• 需與接觸器配合使用，無法直接分斷短路電流。

• 應用：電機保護、變壓器過載監測。

5. 舌簧繼電器（Reed Relay）

• 原理：通過磁場使密封在玻璃管內的舌簧片接觸或斷開。

• 特點：

• 體積小、響應快（ms級）、觸點密封性好（防氧化）。

• 觸點容量小（通常＜1A），適用于低功率信號電路。

• 應用：通信設備、測試儀器、安全系統。

6. 汽車繼電器（Automotive Relay）

• 原理：專為汽車設計，耐高溫、抗振動，符合車規級標準（如AEC-Q200）。

• 特點：

• 觸點容量大（30A~200A），支持12V/24V系統。

• 常見類型：起動機繼電器、燈光繼電器、雨刮繼電器。

• 應用：汽車發動機控制、車身電子系統。

7. 信號繼電器（Signal Relay）

• 原理：用于傳輸小信號（如音頻、視頻、數字信號），觸點容量極小（μA級）。

• 特點：

• 高隔離電壓（＞1kV）、低漏電流（＜1nA）。

• 分為干簧管型和光電耦合型。

• 應用：通信基站、醫療電子、精密測量。

三、繼電器選型關鍵參數

1. 觸點容量：

• 額定電壓/電流（如250VAC/10A），需大于被控電路參數。

2. 線圈參數：

• 驅動電壓（如5V、12V、24V）、線圈電阻、功耗。

3. 觸點類型：

• 常開（NO）、常閉（NC）、轉換型（CO）。

4. 響應時間：

• 吸合時間（T_on）和釋放時間（T_off），固態繼電器更快。

5. 環境適應性：

• 工作溫度（-40℃~+85℃）、防護等級（IP65）、抗振動能力。

6. 壽命：

• 機械壽命（觸點機械動作次數）和電氣壽命（帶載動作次數）。

四、典型應用場景

1. 家電控制：

• 電磁繼電器用于空調壓縮機啟停，固態繼電器用于微波爐高壓控制。

2. 工業自動化：

• PLC通過繼電器控制接觸器，進而驅動電機、氣缸等執行機構。

3. 汽車電子：

• 汽車大燈、雨刮、ABS系統均依賴繼電器實現可靠控制。

4. 電力保護：

• 熱繼電器與斷路器配合，防止電機因過載燒毀。

5. 通信設備：

• 舌簧繼電器用于天線切換，信號繼電器用于高速數據傳輸。

五、發展趨勢

1. 智能化：集成傳感器和通信模塊，實現遠程監控和自診斷。

2. 小型化：采用表面貼裝技術（SMT），適應高密度電路板設計。

3. 高可靠性：通過納米材料、密封工藝提升抗環境干擾能力。

4. 綠色節能：低功耗設計，符合能效標準（如IEC 62386）。

繼電器作為電路中的“控制樞紐”，通過不同類型的組合應用，實現了從簡單開關到復雜自動化系統的全面覆蓋。選型時需綜合考慮負載特性、環境條件和成本預算，以確保系統穩定運行。
